BEDIENERFREUNDLICHKEIT

Der CA 6163 kommt in einem gelben Baustellenkoffer. Er verfügt über einen Touchscreen, der auch mit Handschuhen bedient werden kann. Die mehrsprachige Bedienerschnittstelle kann während der gesamten Nutzung zahlreiche Hilfsbildschirme anzeigen, um den Nutzer durch Bilder, Texte und Symbole zu führen. Der CA6163 speichert bis zu 100.000 Prüfungen. Er kommuniziert per WLAN-Verbindung und über die beiden USB-A-Anschlüsse. Eine PC-Software überträgt per WLAN oder USB die Prüfdaten und dient der Analyse und Berichterstellung. Die Aktualisierung der eingebetteten Software erfolgt ganz bequem mit einem USB-Stick.

Vier Express-Befehlstasten

Der Installationsprüfer CA6163 besitzt vier Express-Befehlstasten, damit Sie in jeder Lage folgende Funktionen bequem direkt bedienen können: Ausdrucken einer Messung auf dem Aufkleber-Drucker, Aufrufen der Hilfe für die aktuelle Funktion, Zurückkehren zum Hauptbildschirm und Zurückkehren zum vorherigen Menü.
Der CA 6163 ist mit Schnittstellen zum Barcode-Leser, RFID, zur Fernbedienung und den Lampen ausgestattet. Mit seinem umfangreichen Zubehör werden Pass/Fail-Aufkleber automatisch ausgedruckt.

ANWENDUNGSBEREICHE

Der CA 6163 ist perfekt geeignet für die Prüfung und Zertifizierung der elektrischen Sicherheit von Geräten im Rahmen von:
- Überprüfung der Konformität bei der Endkontrolle,
- wiederkehrende Prüfung
- Wartungsarbeiten.
Seine Einsatzbereiche findet er vor allem bei:
- Herstellern von elektrischen Geräten und Ausrüstungen für die Konformitätsprüfung (CE-Kennzeichnung)
- Elektroinstallateuren für die Prüfung von Niederspannungs-Schaltschränken
- Wartungsunternehmen für die Industrie, um die Konformität von Maschinenparks oder Anlagen zu prüfen
- Kundendienstfirmen für Reparaturen und Konformitätsprüfungen von fehlerhaften Elektrogeräten und Ausrüstungen
- Prüfstellen für wiederkehrende Prüfungen
- Technischen Ausbildungszentren

FUNKTIONSUMFANG VON CA 6163

- Durchgangsprüfung 2- oder 4-Leiter-Messung, 0,1 A, 0,2A, 10 A, Spannungsabfall ? U, 25 A
- Isolationsprüfung 50 GΩ
- Dielektrische Prüfung
- Prüfung von RCD / FI Typ A, AC, B, B+, F, EV
- Schleifenimpedanz und Leitungsimpedanz
- Direkte Ableitstrommessung
- Differenz-Ableitstrommessung
- Ersatz-Ableitstrommessung
- Berührungsableitstrom (bewertet und unbewertet)
- Leistungen in Einphasen- oder Drehstromnetzen
- Strommessung mit Strommesszange
- Bestimmung der Phasenfolge
- Entladezeit

Highlights

- Prüfungen unter Anwendung der Regel- und Normvorgaben
- Benutzerdefinierbare automatische Sequenzen AutoScript
- Touchscreen mit Handschuhen verwendbar
- Mehrsprachige Schnittstelle
- Benutzerdefinierbare Sichtprüfungen
- Spannungsprüfung 5 kV, Isolationsprüfung 1 GΩ, Durchgangsprüfung 25 A
- Ableitstrommessung, Differenzableitstrommessung, Ersatzableitstrommessung, Berührungsstrommessung
- Messnetz: unbewertet, bewertet, L-N-Polaritätsumschaltung, Schweißeinrichtungen
- Entladezeit
- Pass/Fail-Aufkleber werden automatisch ausgedruckt
- Schnittstellen für Barcode, RFID, Fernbedienung und Lampen
- Speichert bis zu 100.000 Prüfungen
- 1 x USB-B und 2 x USB-A
- WLAN-Kommunikation
- PC-basierte Software zur Analyse und Berichterstellung
- Aktualisierung der eingebauten Software per

Die Geräte der F400-Serie sind für höhere Niederspannungen mit einer höheren Schutzart versehen und finden so ihren Einsatz insbesondere bei der Wartung, Prüfung, Überwachung und Analyse von Anlagen mittlerer Leistung.
Die Zange F406 ist mit einem schnellen, digitalen 12-Bit-TRMS-Erfassungssystem für eine hohe Messgenauigkeit unabhängig von der Signalform versehen.

Technische Daten:

• Umschließungsdurchmesser: 48 mm
• Stromstärke: 1000 A AC / 1500 A DC
• Spannung: bis 1200 VAC / 1700 VDC
• Widerstand und akustische Durchgangsprüfung
• Leistungsmessung (W, var, VA, PF) und Harmonische Verzerrungen (THDf, THDr)
• Phasenfolge der Außenleiter (2-Leiter-Methode)
• Relativ- (ΔX) und Differenzmessungen (ΔX/X)
• Diode
• Automatische AC/DC-Erkennung
• Messung von Überströmen TrueInrush
• HOLD, MIN, MAX, Peak+ / Peak-
• 1000 V CAT IV / 1500 V CAT III
• Schutzart: IP54

Mit einem Schutz vor elektrischen Spannungsspitzen bis 12 kV erfüllt die F600-Serie höchste Sicherheitsanforderungen (CAT IV 1000 V/CAT III 1500 V). Sie verfügt darüber hinaus über eine erhöhte Schutzart und kann somit bei allen Niederspannungsanlagen sicher verwendet werden.
Die Geräte der F600-Serie eignen sich insbesondere für Anlagen hoher Leistung wie Stromverteilernetzwerke, in der chemischen und petrochemischen Industrie, Metallverarbeitung, im Eisenbahnbereich usw.
Die Zange F606 ist mit einem schnellen. digitalen 12-Bit-TRMS-Erfassnungssystem für eine hohe Messgenauigkeit unabhängig von der Signalform versehen.

• Umschließungsdurchmesser: 60 mm
• Stromstärke: 2000 A AC / 3000 A DC
• Spannung: bis 1200 VAC und 1700 VDC
• Widerstand und akustische Durchgangsprüfung
• Leistungen (W, var, VA, PF) und Gesamtklirrfaktor (THDf, THDr)
• Phasenfolge "2-Leiter-Methode"
• Automatische AC/DC-Erkennung
• Messung von Überströmen, TrueInrush
• MIN, MAX, Peak+, Peak-RELativ- (ΔX) und Differenzmessungen (ΔX/X)
• CAT IV 1000 V / CAT III 1500 V
• Schutzart: IP54

adäquater Ersatz für Chauvin Arnoux E3N: P01120043A, P01120047

Die Stromzange E27 ist ein isolierter Stromwandler mit der Hall-Effekt-Technologie, um Form und Amplitude von Gleich- und Wechselströmen auf Oszilloskopen abzubilden.

Sie verfügt über zwei Messbereiche, um Stromstärken bis zu 100 A mit einer Bandbreite bis zu 100 kHz zu messen.

Die Zange E27 wird netzunabhängig über Batterien mit Strom versorgt oder mit einem 5V-Standard-Netzteil über eine µUSB-Schnittstelle, außerdem verfügt sie über eine automatische DC-Nullpunkt-Korrektur und eine Abschaltautomatik bei Nichtbenutzung.

Mit Ihrem 2 m langen Anschlusskabel und dem isolierten BNC-Anschlussstecker lässt sie sich an jedes Oszilloskop mit Standard-Anschlusstechnik anschließen. Die Stromzange kann an Elektro-Installationen der Kategorie 600V CAT III und 300V CAT IV verwendet werden.

• Stromstärken: 100 mA .. 100 A Spitze
• Bandbreite: 100 kHz (-3 dB)
• Umschließungs-Ø: 11,8 mm

• Durchdringende Glas-Messspitze mit Faser-Diaphragma
• Wasserdicht, leicht und im Taschenformat
• Kalibrierung in 30 s, sehr einfach und intuitiv
• Sehr schnelle Ansprechzeit

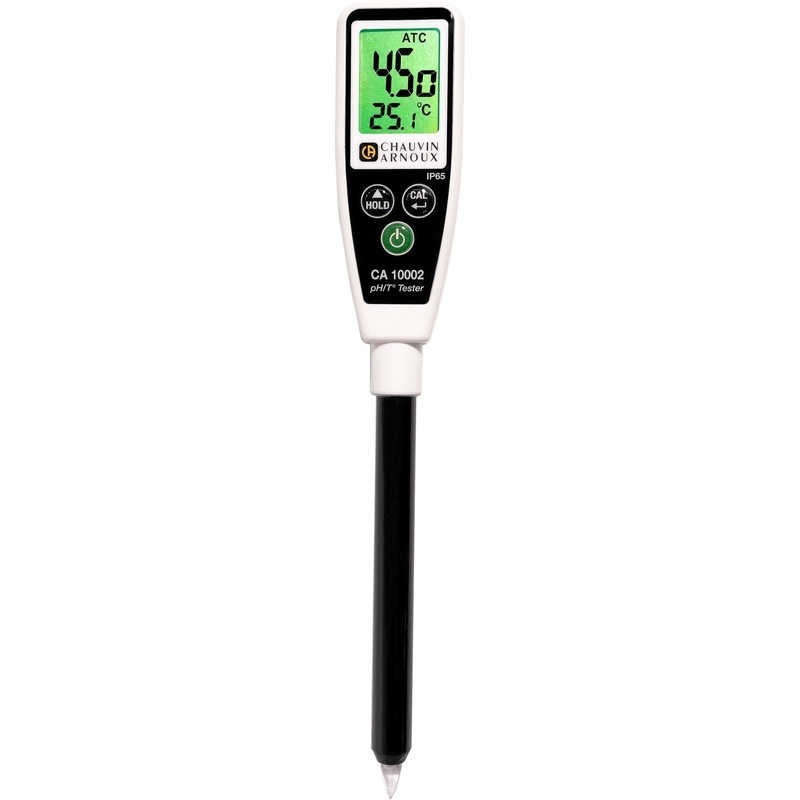

Der pH-Tester CA 10002 eignet sich für viele Anwendungen bei Lebensmitteln:

• Fermentationsprüfung bei Milchprodukten
• Überprüfung von Käse, bis zum Reifegrad
• Prüfung der Milchqualität

Das Gerät eignet sich auch für die Prüfung des Boden-pH-Werts in der Landwirtschaft. Durch seine Genauigkeit und seine schnelle Reaktionszeit empfiehlt er sich besonders für Vorprüfungen in Forschung und Entwicklung.

Messumfang:

• pH-Wert 2,00 bis 12,00 pH
• Temperatur von 0,0 bis 80,0 °C / von 32,0 bis 176,0 °F

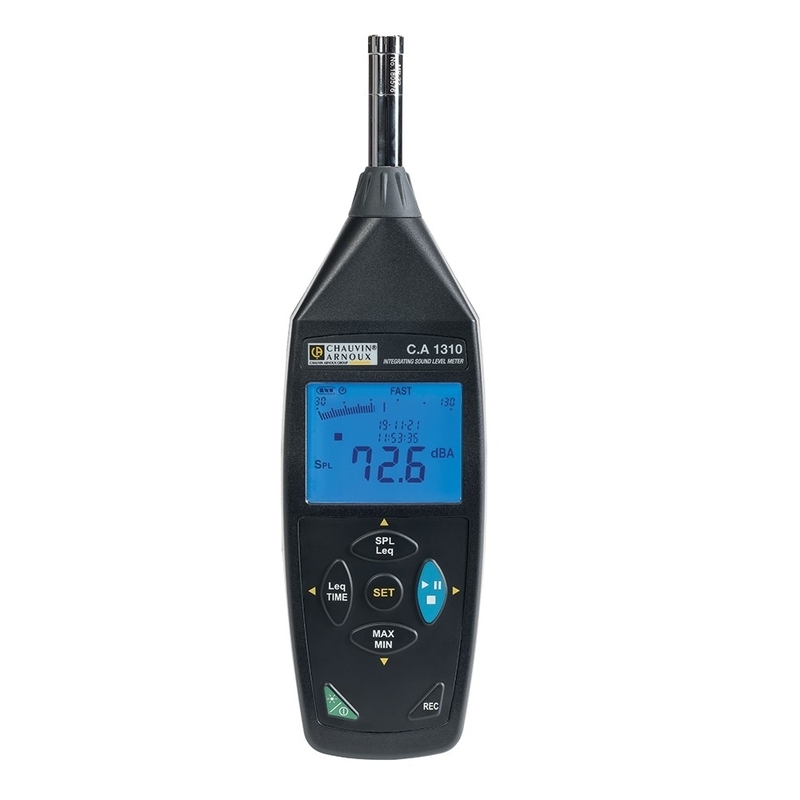

Digitales Schallpegelmessgerät mit Speicherfunktion

ersetzt das Modell C.A 814

Als integrierender Schallpegelmesser Klasse 2 gemäß Norm IEC 61672-1 ist der CA 1310 das ideale Instrument, um Geräuschpegel in den unterschiedlichsten Umgebungen zu messen:

• Prüfung der zulässigen Lärmpegel am Arbeitsplatz
• Geräuschmessungen an Lüftungs- und Klimasystemen
• Akustikprüfungen in Gebäuden, Beeinträchtigungen durch Nachbarlärm
• Feststellung von Lärmbelästigungen

Mit seinem großen beleuchteten Display mit digitaler Anzeige des Schallpegels, Bargraph und Datum/Uhrzeit der Messung bietet der CA 1310 perfekte Ablesbarkeit in allen Lichtverhältnissen. Das bedienungsfreundliche Gehäuse liegt gut in der Hand, sämtliche Funktionen sind über die Frontplatte zugänglich und es hat ein Stativgewinde. Das Mikrophon lässt sich abnehmen, ein 5 m langes Verlängerungskabel ist auf Wunsch verfügbar. Die Stromversorgung durch Batterien oder nachladbare Akkus ermöglicht 60 Stunden netzunabhängigen Betrieb! Durch einen Micro-USB-Anschluss lässt sich das Gerät auch am Netz betreiben.

Funktionen

• Messung des äquivalenten Dauerschallpegels Leq
• Speicherung von bis zu 64 000 Messwerten
• Großes beleuchtetes Display mit digitaler Anzeige und Bargraph
• Abnehmbares Mikrophon mit Verlängerungskabel als Zubehör

C.A 1550

Mit dem Mikromanometer CA 1550 lässt sich die einwandfreie Funktion von Heizungs-, Lüftungs-, Klimaanlagen perfekt prüfen. Das Gerät ermöglicht die Messung des Differenzialdrucks, der Luftgeschwindigkeit und des Luftdurchsatzes mit Pitotrohr, Druck an Luftauslässen, Drosselelementen und Filterverschmutzung an Luftaufbereitungsanlagen. Das Gerät ist sowohl für den Handbetrieb als auch den stationären Betrieb ausgelegt. Eine Verbindung mit einem PC ist durch USB und die Software Data Logger Transfer möglich und somit können die Auswertung der Messdaten, die Gerätekonfiguration und die Erstellung von Berichten im Word-Format dargestellt werden. Außerdem ist die Kommunikation mit einem Smartphone über Bluetooth und eine Android-App möglich.

Highlights

• Messumfang: ± 2 450 Pa
• Auflösung: 0,1 Pa
• Genauigkeit: ± 0,5 % SKE ± 1 Digit
• Luftgeschwindigkeit: von 2 m/s bis 60 m/s
• Temperaturkompensation: manuell oder automatisch mit Thermoelement-Fühler
• Aufzeichnung von bis zu 1 Million Messwerten
• MIN-, MAX-, Mittelwert- (AVG) und Hold-Funktionen

C.A 1550

Mit dem Mikromanometer CA 1550 lässt sich die einwandfreie Funktion von Heizungs-, Lüftungs-, Klimaanlagen perfekt prüfen. Das Gerät ermöglicht die Messung des Differenzialdrucks, der Luftgeschwindigkeit und des Luftdurchsatzes mit Pitotrohr, Druck an Luftauslässen, Drosselelementen und Filterverschmutzung an Luftaufbereitungsanlagen. Das Gerät ist sowohl für den Handbetrieb als auch den stationären Betrieb ausgelegt. Eine Verbindung mit einem PC ist durch USB und die Software Data Logger Transfer möglich und somit können die Auswertung der Messdaten, die Gerätekonfiguration und die Erstellung von Berichten im Word-Format dargestellt werden. Außerdem ist die Kommunikation mit einem Smartphone über Bluetooth und eine Android-App möglich.

Highlights

• Messumfang: ± 2 450 Pa
• Auflösung: 0,1 Pa
• Genauigkeit: ± 0,5 % SKE ± 1 Digit
• Luftgeschwindigkeit: von 2 m/s bis 60 m/s
• Temperaturkompensation: manuell oder automatisch mit Thermoelement-Fühler
• Aufzeichnung von bis zu 1 Million Messwerten
• MIN-, MAX-, Mittelwert- (AVG) und Hold-Funktionen

Der Temperatur-Kalibrator für Thermoelemente ist kompakt und einfach zu verwenden. Er kann Messungen und Simulationen an bis zu 8 Thermoelemente-Typen (J, K, T, E, R, S, B, N) und von Spannungen im mV-Bereich durchführen.

Der Batteriebetrieb ermöglicht einen netzunabhängigen Betrieb vor Ort. Bei Netzbetrieb ist eine unterbrechungsfreie Verwendung möglich.

Der Kalibrator für Widerstandsfühler ist kompakt und einfach zu verwenden. Er kann Messungen und Simulationen an bis zu 7 Messfühler-Typen und an einem Widerstand durchführen.

Der Batteriebetrieb ermöglicht einen netzunabhängigen Betrieb vor Ort. Bei Netzbetrieb ist eine unterbrechungsfreie Verwendung möglich.

Der Kalibrator für Prozess-Signale CA 1631 ist kompakt und einfach zu verwenden. Das große Anzeigefeld ermöglicht ein leichtes Ablesen der Messwerte.

Der CA 1631 wird für die Messung und Erzeugung von Gleichstromstärken zwischen 0 und 24 mA mit einer Genauigkeit von 0,015 % und von Gleichspannungen von 0 bis 20 V mit einer Genauigkeit von +/- 0,02 % verwendet.
Der Batteriebetrieb ermöglicht einen netzunabhängigen Betrieb vor Ort. Bei Netzbetrieb ist eine unterbrechungsfreie Verwendung möglich.
