Fluke GFL-1500/FPC
CAT III 1500V DC / CAT IV 600V AC

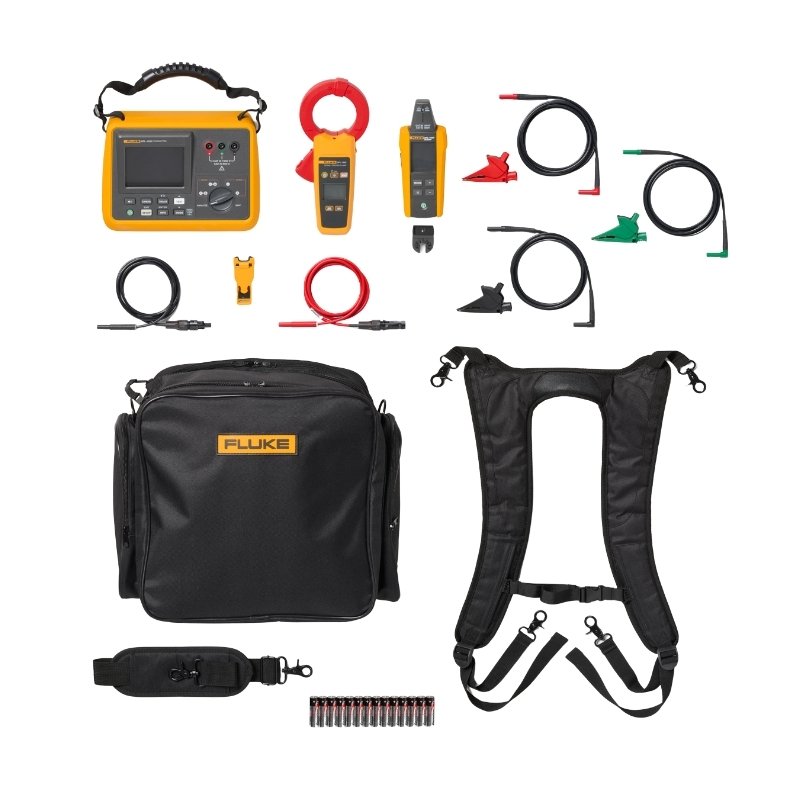

Lieferumfang: GFL-1500 Transmitter, GFL-1500 Receiver, GFL-1500 Zange, MC4 Messleitungen, 1500V Messleitungen, Krokodilklemmen, MC4 Werkzeug, Stofftasche, Schultergurte, AA Alkaline Batterien (14 Stück) und mit einem Jahr Fluke Premium Care
Fluke GFL-1500 Solar Ground Fault Locator
Der Fluke GFL-1500 ist ein innovatives Prüfgerät zur schnellen und sicheren Lokalisierung aktiver Erdschlüsse in Photovoltaik-Systemen. Mit seiner berührungslosen Signalverfolgung ermöglicht er eine intuitive Fehlerdiagnose direkt am Ort des Geschehens – ideal für Wartungsteams in großen Solaranlagen. Das System vereinfacht die Fehlersuche erheblich und reduziert gleichzeitig die Gefährdung durch elektrische Spannungen.
Grundfunktionen
- Lokalisierung aktiver Erdschlüsse in DC-Systemen
- Berührungslose Signalverfolgung zur Fehleranalyse
- Drei-Komponenten-System: Sender, Empfänger, Signalverfolgungszange
- Einsatzfähig bis 1500 V DC / 600 V AC
- Unterstützung bei String-Mapping und Leitungsunterbrechungen
Der GFL-1500 nutzt die patentierte FaultTrack™-Technologie, um ein verfolgbares Signal entlang des Fehlerpfads zu erzeugen. Techniker können dieses Signal vom Sender bis zur exakten Fehlerstelle verfolgen – ohne aufwändige manuelle Tests oder detaillierte Dokumentation der String-Layouts. Besonders in großflächigen PV-Anlagen mit unvollständigen Plänen bietet das Gerät eine enorme Zeitersparnis und erhöht die Sicherheit bei der Fehlersuche.

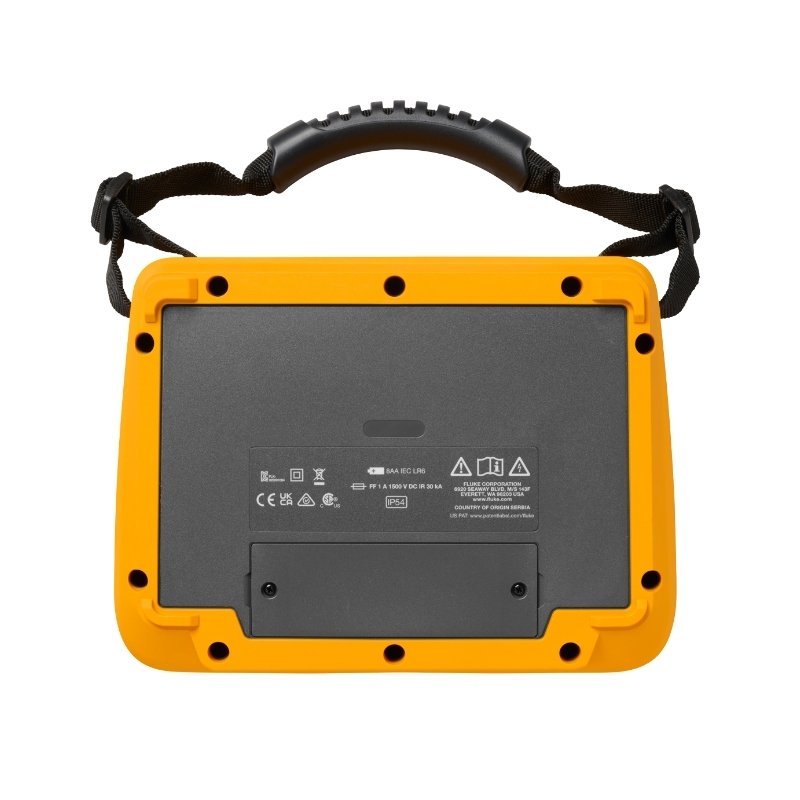

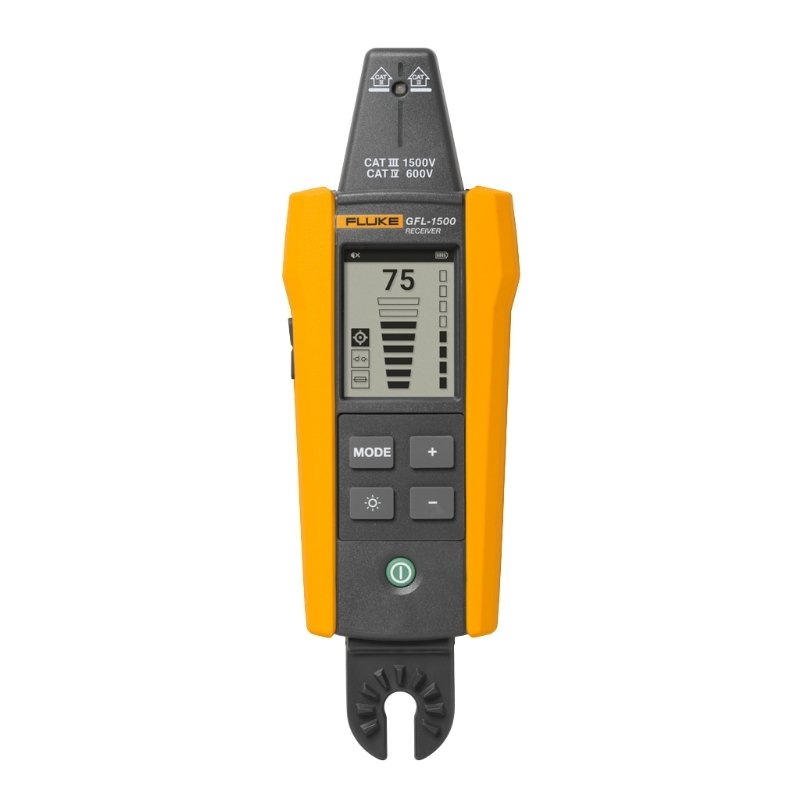

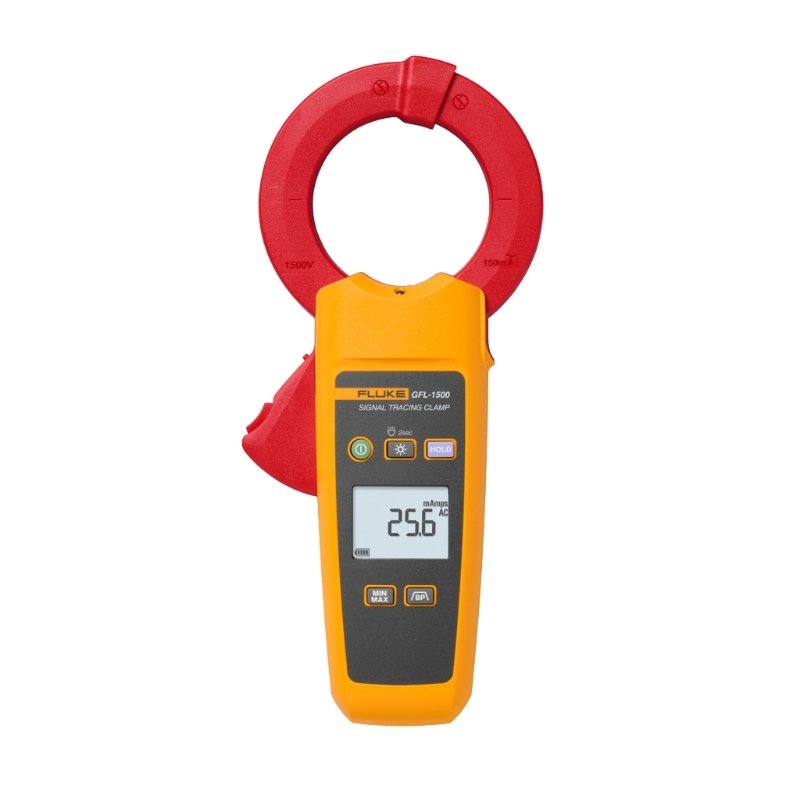

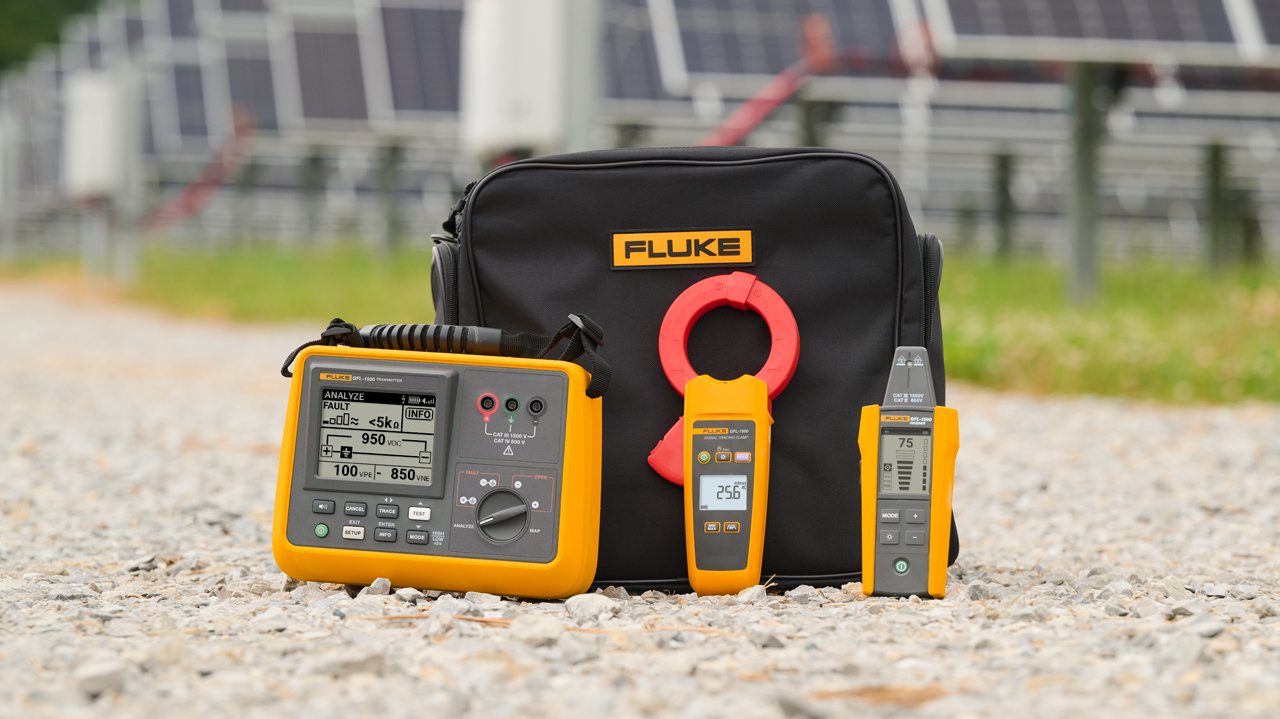

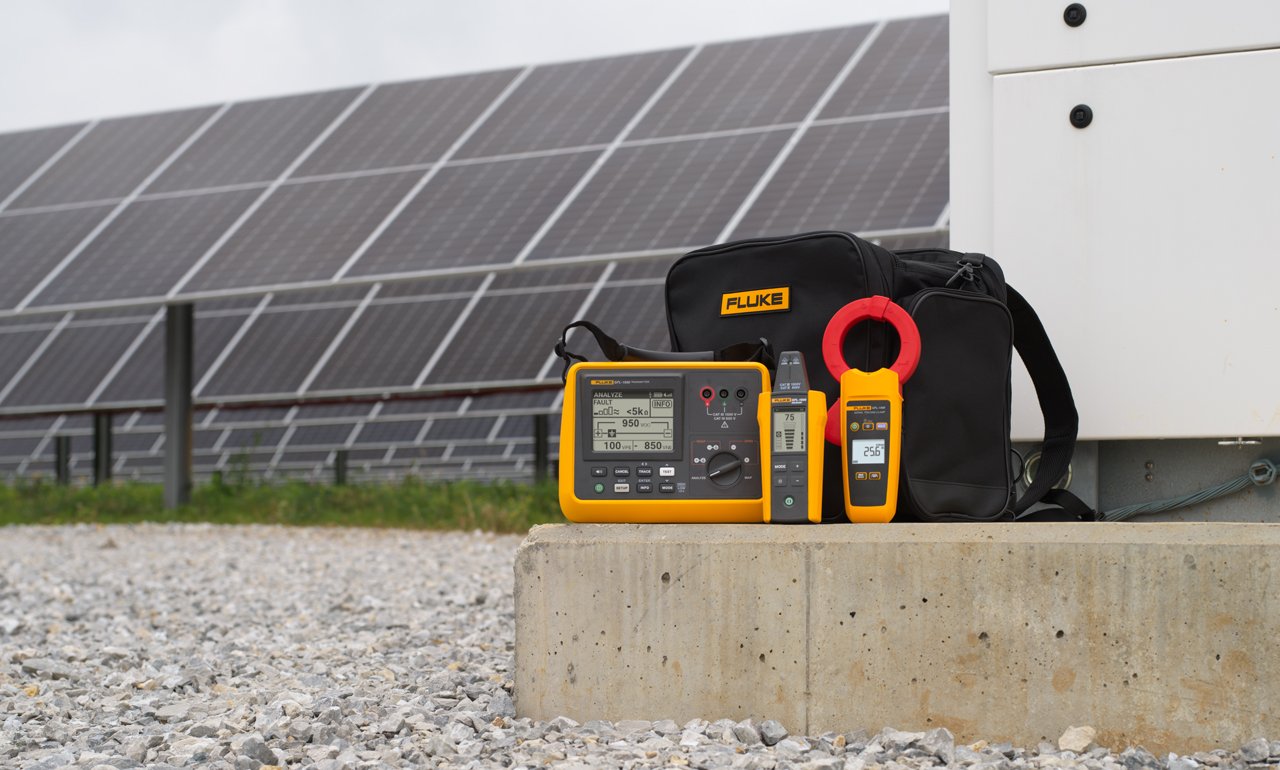

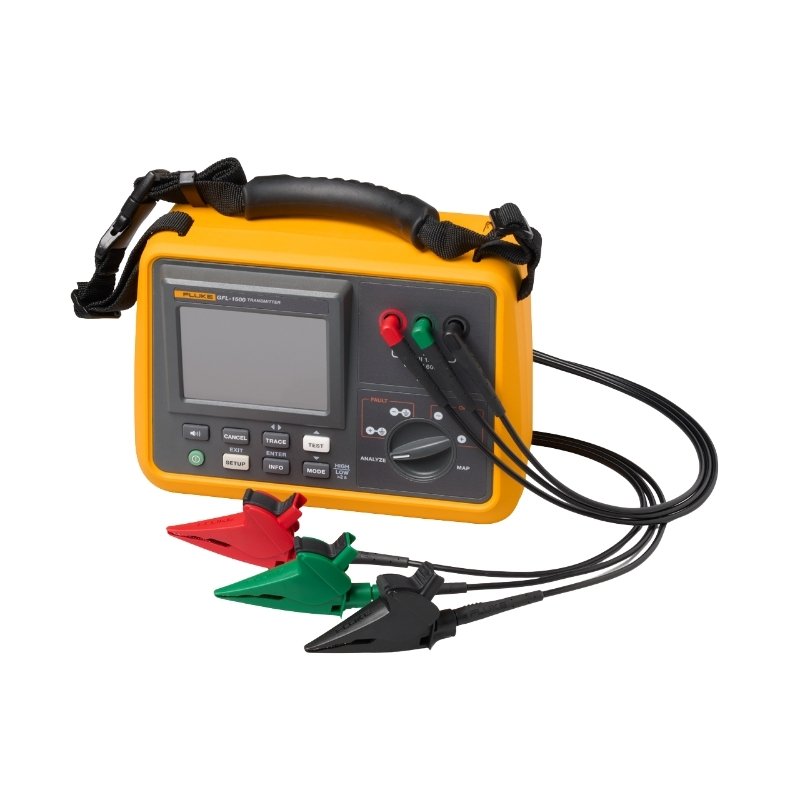

Das System besteht aus einem Sender, einem Empfänger und einer Signalverfolgungszange. Die Zange erlaubt die Identifikation fehlerhafter Strings oder Kombinierer, selbst in störungsreichen Umgebungen. Die intuitive Bedienung und robuste Bauweise machen den GFL-1500 zum idealen Werkzeug für den Einsatz unter realen Bedingungen – von Modul- bis Wechselrichterebene.
Normenkonformität ist ebenfalls gewährleistet: Der Sender und Empfänger sind gemäß IEC 61010-1 und 61010-2-030 für CAT III 1500 V DC und CAT IV 600 V zertifiziert. Die Signalverfolgungszange ist für isolierte Leiter bis 1500 V geeignet.
Besonderheiten und Features
- FaultTrack-Technologie zur präzisen Fehlerverfolgung
- Echtzeit-Audio-Feedback zur Signalverfolgung
- Analysefunktion zur Einschätzung von Fehlerort, Widerstand und Spannung
- Mapping-Funktion zur String-Identifikation
- Open-Circuit-Funktion zur Lokalisierung von Leitungsunterbrechungen
- Hochauflösendes LCD-Display mit Hintergrundbeleuchtung
- Einstellbare Signalstärke und Audioausgabe
- Robustes Gehäuse mit IP54-Schutzklasse

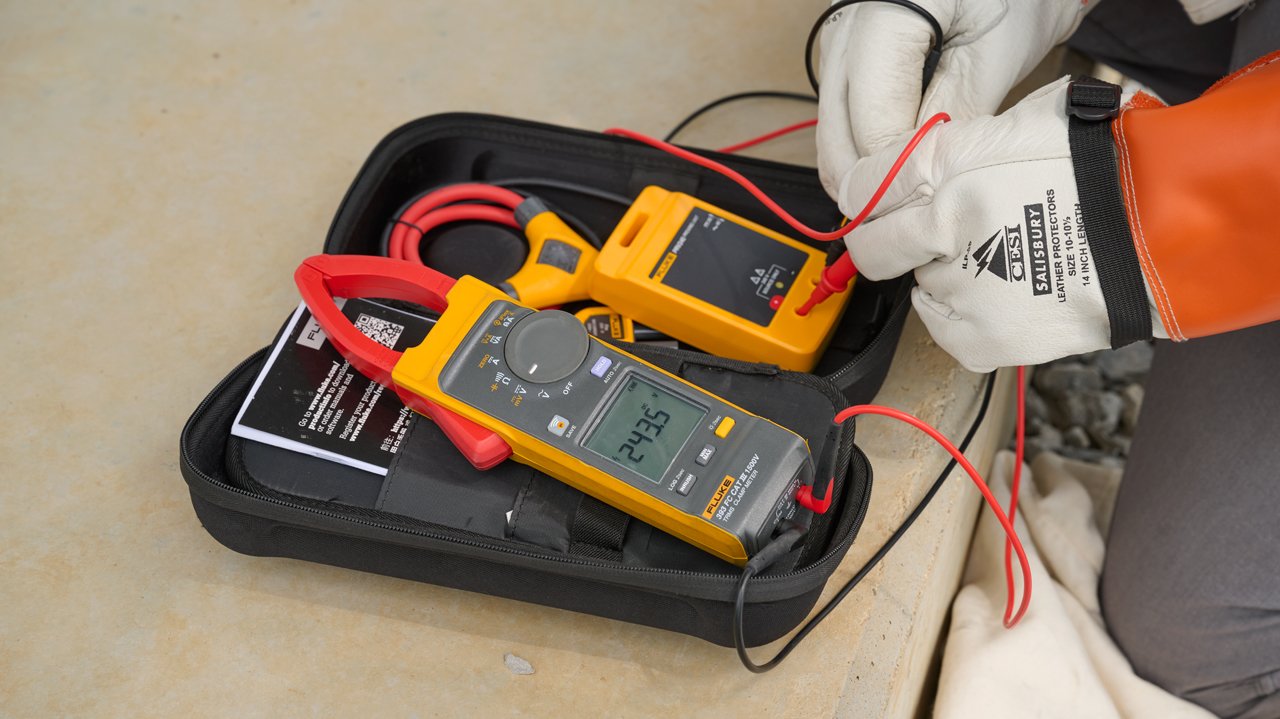

Für eine optimale Nutzung empfiehlt sich die Kombination mit ergänzenden Produkten wie dem Fluke 393 FC Stromzangenmessgerät oder dem PVA-1500 PV-Analysator. Zubehör wie MC4-Entriegelungswerkzeuge, zusätzliche Testleitungen und Premium Care Servicepakete runden das Angebot ab und sorgen für maximale Betriebssicherheit und Effizienz.
