Datenerfassung

Keithley 3700A-Serie

Die Serie 3700A bietet skalierbare, instrumentengerechte Schalt- und Mehrkanalmesslösungen, die für die automatisierte Prüfung von elektronischen Produkten und Komponenten optimiert sind. Die Serie 3700A umfasst vier Versionen des 3706A System-Switch-Mainframes sowie eine wachsende Familie von steckbaren Schalt- und Steuerkarten. Wenn Sie das 3706A Mainframe zusammen mit dem Hochleistungsmultimeter bestellen, erhalten Sie ein eng integriertes Schalt- und Messsystem, das die anspruchsvollen Anwendungsanforderungen in einem Funktionstestsystem erfüllt oder die Flexibilität bietet, die in eigenständigen Datenerfassungen und Messanwendungen benötigt wird.

Highlights

• System-Switch-Mainframe mit sechs Steckplätzen und optionalem Hochleistungsmultimeter
• Optimierte Multiprozessor-Architektur für hohe Scan- und Musterwechselanwendungen mit hohem Durchsatz
• PC-Fernsteuerung über Ethernet, USB und GPIB Schnittstellen
• Bis zu 576 Zwei-Draht- oder 720 Ein-Draht-Multiplexer Kanäle in einem Mainframe
• Bis zu 2.688 einpolige Matrixkoppelpunkte in einem Großrechner
• Eingebetteter Testskript-Prozessor (TSP®) mit unvergleichliche Systemautomatisierung, Durchsatz und Flexibilität
• TSP-Link Technology Master/Slave-Verbindung ermöglicht einfache Systemerweiterung und nahtlose Verbindung zu SourceMeter® SMU-Geräten der Serien 2600 und 2600B
• Über 14.000 Messwerte pro Sekunde können mit dem optionalen Hochleistungsmultimeter gespeichert werden
• LXI-Schnittstelle mit integriertem Webbrowser Schnittstelle für Test-Setup, Wartung und grundlegende Anwendungssteuerung

Keithley 3700A-Serie

Die Serie 3700A bietet skalierbare, instrumentengerechte Schalt- und Mehrkanalmesslösungen die für die automatisierte Prüfung von elektronischen Produkten und Komponenten optimiert sind. Die Serie 3700A umfasst vier Versionen des 3706A System-Switch-Mainframes sowie eine wachsende Familie von steckbaren Schalt- und Steuerkarten. Wenn Sie das 3706A Mainframe zusammen mit dem Hochleistungsmultimeter bestellen, erhalten Sie ein eng integriertes Schalt- und Messsystem, das die anspruchsvollen Anwendungsanforderungen in einem Funktionstestsystem erfüllt oder die Flexibilität bietet, die in eigenständigen Datenerfassung und Messanwendungen benötigt wird.

Highlights

• System-Switch-Mainframe mit sechs Steckplätzen und optionalem Hochleistungsmultimeter
• Optimierte Multiprozessor-Architektur für hohe Scan- und Musterwechselanwendungen mit hohem Durchsatz
• PC-Fernsteuerung über Ethernet, USB und GPIB Schnittstellen
• Bis zu 576 Zwei-Draht- oder 720 Ein-Draht-Multiplexer Kanäle in einem Mainframe
• Bis zu 2.688 einpolige Matrixkoppelpunkte in einem Großrechner
• Eingebetteter Testskript-Prozessor (TSP®) mit unvergleichliche Systemautomatisierung, Durchsatz und Flexibilität
• TSP-Link Technology Master/Slave-Verbindung ermöglicht einfache Systemerweiterung und nahtlose nahtlose Verbindung zu SourceMeter® SMU-Geräten der Serien 2600 und 2600B
• Über 14.000 Messwerte pro Sekunde können mit dem optionalen Hochleistungsmultimeter gespeichert werden
• LXI-Schnittstelle mit integriertem Webbrowser Schnittstelle für Test-Setup, Wartung und grundlegende Anwendungssteuerung

Die Halbleiter-Schaltmatrix-Mainframes Modell 707B mit sechs Steckplätzen und Modell 708B mit einem Steckplatz erweitern das jahrzehntelange Engagement von Keithley für Innovationen bei Schaltsystemen, die für Halbleitertestanwendungen Testanwendungen optimiert sind. Diese Mainframes bauen auf den Stärken ihrer beliebten Vorgängermodelle auf, den Modelle 707/707A und 708/708A, sie fügen neue Funktionen und Möglichkeiten hinzu, die die Systemintegration und Testentwicklung beschleunigen und vereinfachen. Neue Steuerungsoptionen und Schnittstellen bieten Systementwicklern noch mehr Flexibilität bei der Konfiguration von Hochleistungs-Schaltsystemen für den Einsatz in Labor- und Produktionsumgebungen. Ebenso wichtig ist, dass beide neuen Mainframes mit den beliebten Switch-Karten kompatibel sind, die für die Modelle 707A und 708A entwickelt wurden, was die Migration von Switch-Systemen vereinfacht und die Kosten minimiert.

Highlights

• deutlich schnellere Befehls-Verbindungsgeschwindigkeiten als frühere Serie 700 Mainframes
• 708b Mainframe steuert eine einzelne 8×12-Matrixkarte
• 707b Mainframe steuert bis zu sechs 8×12-Matrixkarten
• Kompatibel mit den beliebten Steckkarten für die Mainframes 707a/708a
• Unterstützung sowohl für Remote (über lXI-, usb- und GPIb-Schnittstellen) und manuelle (über die Frontplatte) Programmierung
• Nahtlos integrierbar mit Modell 4200-sCs zur I-U- und C-U-Charakterisierung von Halbleitern C-V-Charakterisierung über GPIb-Schnittstelle
• speichert Hunderte von Schaltkonfigurationen und Kanalmustern im nichtflüchtigen Speicher zur Wiederverwendung
• lXI-Schnittstelle unterstützt Fern Programmierung und Steuerung
• Eingebetteter TsP® Prozessor und TsP-link-Technologie-Schnittstelle erleichtern die Integration von sourceMeter® sMu-Geräten der Serie 2600b in ein eigenständiges Hochgeschwindigkeitsprüfgerät
• 14 Bit digitale E/A

Die Halbleiter-Schaltmatrix-Mainframes Modell 707B mit sechs Steckplätzen und Modell 708B mit einem Steckplatz erweitern das jahrzehntelange Engagement von Keithley für Innovationen bei Schaltsystemen, die für Halbleitertestanwendungen Testanwendungen optimiert sind. Diese Mainframes bauen auf den Stärken ihrer beliebten Vorgängermodelle auf, den Modelle 707/707A und 708/708A, sie fügen neue Funktionen und Möglichkeiten hinzu, die die Systemintegration und Testentwicklung beschleunigen und vereinfachen. Neue Steuerungsoptionen und Schnittstellen bieten Systementwicklern noch mehr Flexibilität bei der Konfiguration von Hochleistungs-Schaltsystemen für den Einsatz in Labor- und Produktionsumgebungen. Ebenso wichtig ist, dass beide neuen Mainframes mit den beliebten Switch-Karten kompatibel sind, die für die Modelle 707A und 708A entwickelt wurden, was die Migration von Switch-Systemen vereinfacht und die Kosten minimiert.

Highlights

• deutlich schnellere Befehls-Verbindungsgeschwindigkeiten als frühere Serie 700 Mainframes
• 708b Mainframe steuert eine einzelne 8×12-Matrixkarte
• 707b Mainframe steuert bis zu sechs 8×12-Matrixkarten
• Kompatibel mit den beliebten Steckkarten für die Mainframes 707a/708a
• Unterstützung sowohl für Remote (über lXI-, usb- und GPIb-Schnittstellen) und manuelle (über die Frontplatte) Programmierung
• Nahtlos integrierbar mit Modell 4200-sCs zur I-U- und C-U-Charakterisierung von Halbleitern C-V-Charakterisierung über GPIb-Schnittstelle
• speichert Hunderte von Schaltkonfigurationen und Kanalmustern im nichtflüchtigen Speicher zur Wiederverwendung
• lXI-Schnittstelle unterstützt Fern Programmierung und Steuerung
• Eingebetteter TsP® Prozessor und TsP-link-Technologie-Schnittstelle erleichtern die Integration von sourceMeter® sMu-Geräten der Serie 2600b in ein eigenständiges Hochgeschwindigkeitsprüfgerät
• 14 Bit digitale E/A

Das DAQ6510 ist ein präzises Datenerfassungs- und Protokolliersystem, das im Vergleich zu den oft komplizierten Konfigurationen und Steuerungen von vielen Stand-alone-Lösungen eine neue Dimension der Einfachheit bietet. Ein großes Multi-Touch-Display mit 5 Zoll (12,7 cm) führt den Benutzer durch Einrichtung, Datenvisualisierung und Analyse, sodass PCs und eine individuelle Software für viele Anwendungen nicht mehr nötig sind. Wenn Sie die Arbeit mit dem PC vorziehen oder sich diese nicht vermeiden lässt, stehen Ihnen eine Reihe von IVI- und Labview-Treibern sowie die KickStart Instrument Control Software von Keithley für jede Anwendung zur Verfügung.

Mit der neuesten 6½-stelligen Multimeter-Technologie von Keithley erhalten Sie noch mehr Genauigkeit, Funktionalität und Geschwindigkeit. Im Lieferumfang ist eine Genauigkeitsspezifikation über 2 Jahre enthalten. So können Sie sicher sein, dass Ihre kritischen Messungen genau und vollständig rückverfolgbar bleiben.

Durch die 12 steckbaren Schalt- und Steuermodule und die zwei Modulsteckplätze können Sie ein Testsystem aufbauen, das bis zu 80 Prüflinge (DUTs) in einer Multiplex-Konfiguration messen oder steuern kann. Das DAQ6510 ist mit zwei 6×8 Matrixmodulen, insgesamt 96 Koppelpunkten, ausgestattet und kann somit einen oder mehrere ICs testen. Zur Durchführung von Produktionstests bei hohen Stückzahlen wählen Sie ein Halbleiterrelaismodul, um den Durchsatz mit einer Scangeschwindigkeit von bis zu 800 Kanälen/ Sekunde zu maximieren und die Ausfallzeiten im Vergleich zu elektromechanischen Relais mit einer festen Lebensdauer zu minimieren. Einige Module verfügen über Kaltstellenkompensation sowie Temperaturreferenzen für die Temperaturüberwachung der Thermoelemente bei Umgebungsprüfungen und beschleunigte Lebensdauerprüfungen mit HALT und HASS. Selbst Schaltsignale von drahtlosen Geräten mit HF-Modulen mit einer maximalen Schaltfrequenz von 3,5 GHz.

Wichtige Leistungsmerkmale

• Großer kapazitiver Multi-Touch-Touchscreen mit grafischem Display, 5 Zoll (12,7 cm)
• 2 Jahre spezifiziert, voll ausgestattet, rückverfolgbar 6½-stelliges Multimeter mit 0,0025 % DCV (1-V-,10-V-Bereiche) Grundgenauigkeit
• Standard LAN/LXI und USB-TMC Kommunikationsschnittstellen
• Optionale Schnittstellen einschließlich GPIB, RS-232 und TSP-Link®-Technologie
• 12 verschiedene Schalt-, HF- und Steuermodule zum Anschluss von bis zu 80 Prüflingen in einem Prüfaufbau
• Bis zu 80 2-polige Kanäle für Thermoelement-, RTD- oder Thermistor-Temperaturmessungen
• Scangeschwindigkeiten von bis zu 800 Kanälen/ Sekunde mit dem Halbleiterrelaismodul
• Frontplattenbuchsen für Stand-alone-DMM-Betrieb
• KickStart – codierungsfreie Gerätesteuerungssoftware mit Datenerfassungs- und Protokollierungsanwendung

adäquater Ersatz für Keithley 2700/E und 2701/E, sowie Fluke 2640A, 2680A und 2638A-Serie

Datenerfassungs-System LR8101 und LR8102, ideal für Hochspannungs-Batteriepacks, 15 bis 300 Channel, Datenausgabeintervall bis zu 5 ms, diverse Schnittstellen, SD-Kartenslot, externe Steuerterminals

Im Zuge des Fortschritts bei der effizienten Energienutzung und der E-Mobilität werden von Messsystemen immer anspruchsvollere Funktionen verlangt.
Datenlogger von Hioki bieten Lösungen, die die Probleme von Messsystemen in Vorteile umwandeln, indem sie beispielsweise die Sicherheit von Hochspannungsanlagen gewährleisten, eine enorme Anzahl von Messkanälen aufnehmen und die Datenkompatibilität mit vorgelagerten Systemen realisieren.

Hauptmerkmale

• Fügen Sie nach Bedarf Messmodule hinzu, um das von Ihnen benötigte Messsystem zu erstellen
• Anschluss von bis zu 10 Messmodulen pro Logger
• [LR8102] Hinzufügen von Kanälen durch Synchronisierung der Abtastung über mehrerer Haupteinheiten
• [LR8102] Übertragung von Hochgeschwindigkeitsdaten in Echtzeit

Obwohl die Spannung der einzelnen Zellen in einer Batterie mit etwa 4 V niedrig sein kann, erfordert die sichere Messung der Spannung an jeder Zelle eines 800-V-Batteriepacks, ein Messgerät mit einer maximalen Nennspannung zwischen Klemme und Erde von mindestens 800 V DC.
Da das Voltage/Temp Module M7100 eine maximale Nennspannung von 1500 V zwischen Klemme und Erde hat, kann es zur Prüfung von 800-V-Batterien mit einer ausreichenden Sicherheitsmarge eingesetzt werden. Es kann auch zur Messung der Zellenspannung und Zelltemperatur in Batteriepacks der nächsten Generation, die 800 V überschreiten, sowie in Energiespeichersystemen (ESS), die 1000 V überschreiten, verwendet werden.

Der LR8101/LR8102 kann flexibel erweitert werden, basierend auf der benötigten Anzahl an Messkanälen. Die erweiterbare Natur des Loggers (beginnend mit einem Logger und einem Modul) bedeutet auch, dass er nur so viel Platz einnimmt, wie nötig ist. Platz muss nicht länger für große Logger verschwendet werden, die mehr Raum beanspruchen, als die Anwendung erfordert.

MEMORY HiLOGGER LR8431
Hioki's Memory HiLogger sind Hochgeschwindigkeits-Datenlogger zur Aufzeichnung mehrerer Kanäle von Spannungs-, Temperatur-, Impuls- oder Rotationssignalen, die eine vollständige Isolation zwischen den Kanälen und eine starke Rauschfestigkeit bieten.
Der LR8431 protokolliert Daten mit einer Geschwindigkeit von 10 ms über 10 Kanäle gleichzeitig und verfügt über ein helles Farb-LCD für kristallklare Wellenformanzeigen.

• Aufzeichnung der Messdaten auf einem USB-Stick zur einfachen Übertragung auf einen Computer
• Aufzeichnung auf zuverlässige Compact-Flash-Karten bei Langzeit-Messanwendungen für mehr Sicherheit
• Austausch von Speichermedien während der Echtzeit-Aufzeichnung
• Verbesserte Messgenauigkeit von Thermoelementen und Kompensation der Vergleichsstellen
• Zehn isolierte analoge Eingangskanäle
• 10 ms Abtastung und Aufzeichnung über alle Kanäle
• Rauschbeständige Messschaltung für verbesserte Messwerte
• Ultra-kompakt für bequeme Tragbarkeit
• Breites, helles LCD-Display für hervorragende Sichtbarkeit

HEAT FLOW LOGGER LR8432
Hioki Memory HiLoggers sind Hochgeschwindigkeits - Datenlogger zur Aufzeichnung von mehreren Kanälen (Spannung, Temperatur, Puls oder Rotationssignalen).
Eine vollständige Isolation zwischen den Kanälen wird bereitgestellt mit starkem Rauschwiderstand.
Der Hioki LR8432 ist ein Handheld 10-Kanal-Datenlogger speziell für Wärmestrommessung ausgelegt. Der Wärmefluß Logger ist ideal für die Bewertung der Isolationsleistung und um die Ursachen der Temperaturänderung zu analysieren.

• Verwenden Sie einen Wärmestromsensor, um die Bewegung und das Volumen der Wärmeenergie zu messen
• Messung von Temperatur und Spannung
• Aufzeichnung von Messdaten auf einem USB-Stick für die einfache Übertragung auf einen Computer
• Langzeitmessungen sicher über CompactFlash aufzeichnen
• Zehn isolierte analoge Eingangskanäle
• 10 ms Abtastung und Aufnahme über alle Kanäle
• Zeichnen Sie Rohwellenformen und Nachberechnungswellenformen gleichzeitig auf. (Verarbeitung des Wärmedurchgangskoeffizienten)

MEMORY HiLOGGER LR8450
Hochgeschwindigkeits-Datenlogger zur Aufzeichnung mehrerer Kanäle von Spannungs-, Temperatur-, Widerstands- oder Feuchtigkeitssignalen.
Der LR8450 bietet eine Abtastrate von 1 ms über bis zu 120 Kanäle und kann mit 5 verschiedenen Typen von steckbaren Eingangseinheiten gepaart werden.
Neue Eingangsmodule messen Dehnung und Verzerrung, ideal für Automobilanwendungen, in denen es um die Bewertung von Fahrzeugkomponenten sowie um Roboterausrüstung geht.

• 7" TFT Color LCD für ein leichtes ablesen der erfassten Daten
• Erweiterbar auf 120 Kanäle mit bis zu 4 einsteckbaren Einheiten
• Abtastraten mit bis zu 1 ms, auch wenn Sie zusätzliche Einheiten anschließen
• Aufzeichnung der von Druck- und anderen Sensoren ausgegebenen Spannung mit einer Abtastgeschwindigkeit von 1 ms
• Direkter Anschluss von Dehnungsmessstreifen und Messung von Signalen in Intervallen von bis zu 1 ms
• Deutlich verbesserte Rauschfestigkeit lassen Sie sicher in Hochspannungs- und Hochfrequenzbereichen wie z.B. in der Nähe von Motoren oder Batterien messen
• Gleichbleibender Rauschfestigkeit, auch wenn Einheiten hinzugefügt werden

MEMORY HiLOGGER LR8450-01
Hochgeschwindigkeits-Datenlogger zur Aufzeichnung mehrerer Kanäle von Spannungs-, Temperatur-, Widerstands- oder Feuchtigkeitssignalen.
Der LR8450 bietet eine Abtastrate von 1 ms über bis zu 330 Kanäle und kann mit 10 verschiedenen Typen von steckbaren oder drahtlosen Eingangseinheiten gepaart werden.
Sammeln Sie Daten von drahtlosen Modulen, die an entfernten oder beengten Orten installiert sind, über eine LAN-Verbindung.
Neue Eingangsmodule messen Dehnung und Verzerrung, ideal für Automobilanwendungen, in denen es um die Bewertung von Fahrzeugkomponenten sowie um Roboterausrüstung geht.

• 7" TFT Color LCD für ein leichtes ablesen der erfassten Daten
• Drahtloses LAN-Modell, das mit drahtlosen und steckbaren Einheiten auf 330 Kanäle erweitert werden kann
• Vermeidung von Verkabelungsproblemen durch drahtlose Einheiten
• Überwachen Sie auf einem PC die mit drahtloser LAN-Technologie erfassten Daten
• Abtastraten mit bis zu 1 ms, auch wenn Sie zusätzliche Einheiten anschließen
• Aufzeichnung der von Druck- und anderen Sensoren ausgegebenen Spannung mit einer Abtastgeschwindigkeit von 1 ms
• Direkter Anschluss von Dehnungsmessstreifen und Messung von Signalen in Intervallen von bis zu 1 ms
• Deutlich verbesserte Rauschfestigkeit lassen Sie sicher in Hochspannungs- und Hochfrequenzbereichen wie z.B. in der Nähe von Motoren oder Batterien messen
• Gleichbleibender Rauschfestigkeit, auch wenn Einheiten hinzugefügt werden

Der kompakte LR8515 erfasst Spannungen bis 50 VDC sowie Temperaturen über Thermoelemente der Typen K und T und eignet sich für präzise Langzeitmessungen. Durch seine robuste Bauform lässt sich das Gerät auch in engen oder schwer zugänglichen Bereichen einsetzen. Die drahtlose Datenübertragung ermöglicht eine flexible Nutzung in mobilen oder stationären Anwendungen.

Grundfunktionen

• Zweikanaliger Logger für Spannung und Temperatur
• Messung bis 50 VDC bzw. mit Thermoelement Typ K und T
• Interner Speicher für bis zu 500000 Datenpunkte pro Kanal
• Datenübertragung über Bluetooth
• Betrieb mit AA-Batterien, Netzadapter oder externer DC-Versorgung

Der LR8515 wurde für präzise Messaufgaben in beengten Umgebungen entwickelt und ermöglicht eine kontinuierliche Überwachung elektrischer Größen sowie thermischer Prozesse. Die kabellose Kommunikation erleichtert die Nutzung in Bereichen, in denen herkömmliche Datenleitungen stören oder unpraktisch sind. In Kombination mit geeigneten Applikationen lassen sich Messreihen komfortabel auslesen, analysieren und dokumentieren. Die Konstruktion erfüllt gängige Anforderungen an Messgeräte für industrielle und technische Anwendungen und unterstützt eine zuverlässige Datenerfassung über lange Zeiträume.

Besonderheiten und Features

• Kompakte Bauform für schwer zugängliche Messpunkte
• Bluetooth für drahtlose Datenerfassung
• Hohe Speicherkapazität für Langzeitaufzeichnungen
• Flexible Energieversorgung

Schnittstellen und Kommunikationsmöglichkeiten

• Bluetooth zur Datenübertragung
• Anschlussklemmen mit M3-Schrauben für beide Kanäle
• Thermoelementeingang für Typ K und T

Optionales Zubehör wie Netzadapter oder passende Thermoelemente erweitert den Einsatzbereich und ermöglicht eine optimale Anpassung an unterschiedliche Messaufgaben.

Datenrekorder für bis zu 8 Eingangsmodule, bis zu 32 Analog-Kanäle oder 128 Digitalkanäle, max. Abtastrate 200MS/s, interner Speicher 1G-words, bis zu 16-bit Auflösung, FFT Analyse, Mathematikfunktionen, digitale Filter (optional), Echtzeitberechnungen, 12,1'' Farb-Touch-Display, LAN und USB-Schnittstelle

Der MR6000 Memory HiCorder ermöglicht lückenlose Echtzeitaufzeichnung ohne Blindzeiten und eignet sich ideal für die Analyse schneller, unvorhersehbarer Ereignisse. Dank leistungsstarker Messtechnik deckt er Bereiche von Leistungselektronik über Fahrzeugtechnik bis hin zu Langzeitmonitoring ab. Die intuitive Touch-Bedienung erleichtert schnellen Zugriff auf Funktionen und tiefgehende Analysen.

Grundfunktionen

• Kontinuierliche Echtzeitaufzeichnung ohne Blindzeiten
• Dual Sampling für gleichzeitige Hoch- und Niedriggeschwindigkeit
• Envelope-Modus zur Erfassung kurzzeitiger Spitzen
• Isolierte Mehrkanalmesstechnik
• Waveform- und Störungssuche für große Datenmengen
• Langzeitaufzeichnung über SSD, USB oder SD

Der MR6000 vereint hochauflösende Messung, schnelle Verarbeitung und flexible Analysefunktionen in einem Gerät, das speziell für anspruchsvolle Anwendungen entwickelt wurde. Die 12.1‑Zoll-Touchoberfläche ermöglicht direktes Zoomen und schnelles Anpassen der Parameter. Mit bis zu 200 MS/s pro Kanal und vollständig isolierten Eingängen eignet sich das System ideal für Messungen an Invertern, Motorsteuerungen oder Schaltnetzteilen. Durch präzise Triggerfunktionen und den Envelope-Modus lassen sich kurzzeitige Spitzenereignisse erfassen, ohne große Datenmengen zu erzeugen.

Die Echtzeit-Speicherfunktion erlaubt lange Aufzeichnungen unabhängig vom internen Gerätespeicher, ergänzt durch schnelle Speicherung über SSD oder externe Medien. Über FTP können Daten direkt zum PC übertragen werden. Durch Kombination verschiedener Module erfasst das System analoge Signale, Logikkanäle, Temperaturdaten oder Ströme mit hoher Genauigkeit. Die optionalen Stromzangen und Sensoren ermöglichen hochauflösende Strommessungen bis in den μA-Bereich und eignen sich auch für enge Einbauumgebungen.

Mit Funktionen wie Leistungsberechnung, Zyklus‑zu‑Zyklus‑Analyse oder Drehwinkelbestimmung unterstützt das Gerät Prüflabore und Entwicklungsumgebungen in der Einhaltung relevanter Anforderungen nach EN- und IEC-Normen. CAN, CAN FD und LIN können parallel zu analogen Größen aufgezeichnet werden, wodurch komplexe Fahrzeug- oder Steuerungsanalysen möglich werden. Die Version MR6000‑01 bietet zusätzliche Echtzeitberechnung für schnelle Auswertungen direkt während der Messung.

Besonderheiten und Features

• bis zu 200 MS/s Einzelkanal-Sampling mit vollständiger Isolation
• Automatische Suche nach Anomalien im Gesamtdatensatz
• Direkte PC-Datenübertragung per FTP
• Erweiterbar mit Logic-, Temperatur- und Strommessmodulen
• Leistungs‑ und Drehwinkelberechnung ab Firmware 4.01

Schnittstellen und Kommunikationsmöglichkeiten

• USB, SD, SSD‑Einheit für Langzeitaufzeichnung
• FTP-Datentransfer zum PC
• CAN, CAN FD und LIN Messung
• Kompatibel mit GENNECT One PC‑Software

Für optimale Ergebnisse lässt sich der MR6000 mit Stromsensoren, Logikeinheiten, Temperaturmodulen und der PC‑Software GENNECT One kombinieren, um ein vollständig skalierbares Messsystem zu erhalten.

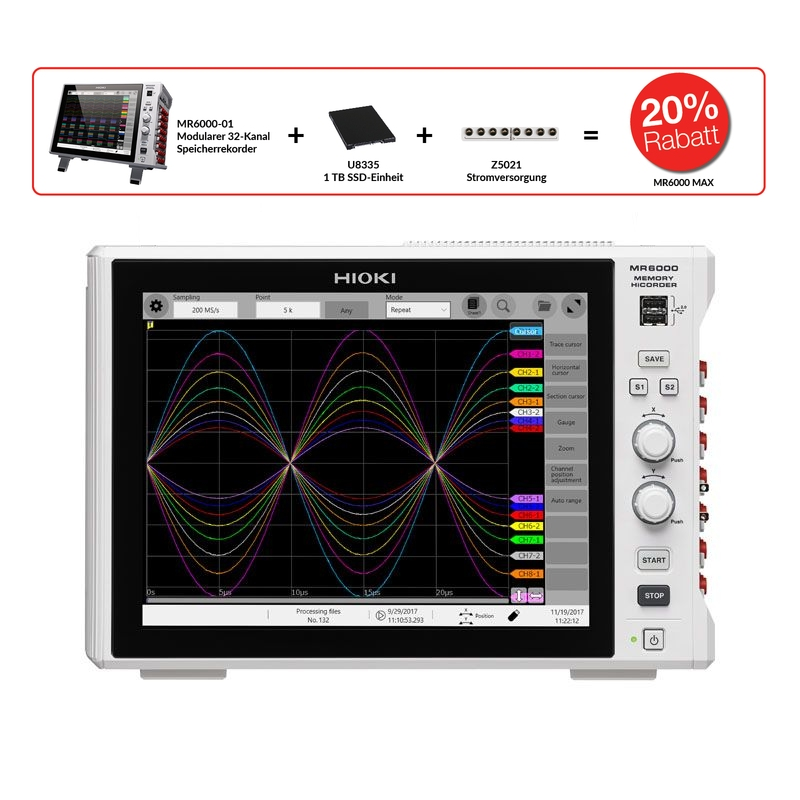

Der HIOKI MR6000 ist ein hochmoderner Memory Recorder.
Der MR6000 überzeugt durch seine extrem hohe Auflösung von bis zu 200 Millionen Messpunkten pro Sekunde bei einer Frequenz von bis zu 30MHz.
Dank eines modularen Aufbau lassen sich bis zu 128 Messkanäle einrichten, die Sie jederzeit nach Bedarf anpassen können.
Das Gerät is kompakt, handlich und durch seines Multitouch fähigem Bildschirms einfach und intuitiv zu bedienen.

• Synchrone Messung und Kalkulation
• 12.1” (30.4 cm) Touchscreen
• Langzeitmessung in Echtzeit
• 200MS/s Hochgeschwindigkeitsmessung auf 16 isolierten Kanälen mit 8 Elementen U8976 Analogeinheit
• Simultane Messung von bis zu 32 Kanälen mit U8975 4-Kanal Analogeinheit
• Aufzeichnung diverser Parameter bspw. Spannung, Strom, Temperatur, Schwingung etc.
• Hochgeschwindigkeits-Echtzeit Speicherung mit 1MS/s data für alle 32 Kanäle auf SSD
• Optionale Versorgung für Stromsensoren
• Vermeidung frequenzabhängiger Störungen
• SSD, HDD, USB3.0, SD, PC Schnittstellen

Einsatzgebiete: Ideal für die Entwicklung von Motorsteuerungen

MEMORY HiCORDER MR8740T
Das MR8740T (MR8740-50) ist ein rahmenmontierbares Datenerfassungssystem, das schnelle, mehrkanalige Messungen über maximal 108 Kanäle liefert.
Durch die Erzeugung von simulierten Signalen und die gleichzeitige Aufzeichnung über Plug-and-Play-Eingabeeinheiten ist der Waveform-Recorder ideal für die Auswertung von Mehrsignalgeräten wie z.B. elektronischen Steuergeräten (ECU) in Fahrzeugen.

• Ideal für die Multipoint-Inspektion von Hochleistungsplatinen wie z.B. ECU
• 108ch analog zu 96ch analog + 48ch logischer Eingang
• Reduzieren Sie die Zeit zum Speichern auf externe Medien auf max.1/100 im Vergleich zur konventionellen Methode
• 20 MS/s gleichzeitige Abtastung auf allen Kanälen
• Sichere Messung mit allen analogen Eingängen isoliert
• Unterstützt 4K-Monitor zur Anzeige von Mehrkanal-Kurvenformen ohne Überlappung
• Messen Sie 4 Kanäle mit 1 Gerät (4-Kanal Analoggerät U8975, 4-Kanal DVM-Gerät U8991)
• Konstante Spannung, konstanten Strom und simulierten Widerstand erzeugen (VIR-Generatoreinheit U8794)

MEMORY HiCORDER MR8827
Ideal für die Aufzeichnung von Funktionen auf mehreren Kanälen.

• Analog 32 Kanäle + Logik 32Kanäle oder Analog 28Kanäle + Logik 64Kanäle
• Max. 20MS/s simultane Abtastung auf allen Kanälen
• Sichere Trennung aller Kanäle
• 512MW eingebauter Speicher
• Simultane Messung mehrerer Systeme

Einsatzgebiete: Ideal für Energieversorger und Energieerzeuger (Thermodynamik, Wasserkraft, Wind- und Solarenergie).

MR8848 – Modularer 32-Kanal-Speicherrekorder, 20 MS/s, 1000 V Direkteingang, robustes Design

Der MR8848 Speicherrekorder ist ein vielseitiges, modular aufgebautes Datenerfassungssystem, das speziell für präzise Messungen selbst unter anspruchsvollen Umgebungsbedingungen entwickelt wurde. Durch sein robustes, stoßfestes Gehäuse eignet sich das Gerät gleichermaßen für Laboranwendungen wie für den rauen Feldeinsatz – besonders dort, wo Vibrationen, Temperaturschwankungen oder mechanische Belastungen auftreten. Die Bedienung über Tasten und die widerstandsfähige Konstruktion machen den MR8848 ideal für Langzeitmessungen unter realen Einsatzbedingungen, bei denen eine verlässliche Datenerfassung unverzichtbar ist.

Modulare Architektur und Mehrkanalfähigkeit

Mit acht Modulsteckplätzen bietet das System maximale Flexibilität: Unterschiedliche, austauschbare Messmodule ermöglichen die parallele Erfassung verschiedenster physikalischer Größen – darunter Spannung, Strom, Logiksignale, Temperatur, Vibration, Druck und Dehnung. Je nach bestückten Modulen kann das Gerät entweder als vielseitiges Mehrkanalsystem mit bis zu 32 isolierten analogen Kanälen oder als Hochgeschwindigkeitsrekorder mit einer Abtastrate von bis zu 20 MS/s genutzt werden.

Hochspannungs- und Strommessungen

Für Hochspannungsanwendungen steht ein speziell entwickeltes Modul bereit, das Messungen bis 1000 VDC oder 700 VAC direkt am Eingang unterstützt. Darüber hinaus ist der MR8848 vollständig kompatibel mit den hochwertigen Stromsensoren von HIOKI. So lassen sich etwa Breitband-Stromzangen wie die CT6711 über analoge Module wie das U8978 einsetzen.

Für präzise Strommessungen mit automatischer Sensorauswahl stehen außerdem spezialisierte Module wie U8977 und 8971 zur Verfügung, die Sensoren wie CT6841A oder CT6904A nicht nur erkennen, sondern auch direkt mit Spannung versorgen.

Logikeingänge und Ausgangsmodule

Über die vier integrierten Logikeingänge können bis zu 16 digitale Kanäle über 4-Kanal-Sonden angeschlossen werden. Zusätzlich lässt sich die Anzahl der Logikkanäle über entsprechende Logikmodule beliebig erweitern.

Für Prüf- und Simulationsaufgaben stehen drei Ausgangsmodule zur Verfügung, darunter der Arbiträrgenerator U8793. Dieser erlaubt das Erstellen und Ausgeben individueller Signalverläufe – ideal für Testzwecke, Störsimulationen oder die Kombination verschiedener Signalformen. Die kostenlose Software SF8000 unterstützt den schnellen Aufbau komplexer Wellenformen durch direkte Dateneingabe.

Echtzeitspeicherung für lange Aufzeichnungen

Für lange, unterbrechungsfreie Aufzeichnungen bietet der MR8848 die optionale Echtzeitspeicherfunktion MR9001-01, mit der Messdaten direkt auf die optionale 1 TB SSD oder auf ein anderes externes Speichermedium (z.B. SD-Karte oder USB-Laufwerk) geschrieben werden können. Im Gegensatz zu herkömmlichen Systemen, die interne Speicherpuffer verwenden, ist kein Pausieren der Messung zum Datenexport erforderlich. Dies ermöglicht kontinuierliche Erfassung über lange Zeiträume. Zusätzlich minimiert die Echtzeitspeicherung das Risiko eines Datenverlusts bei plötzlichem Stromausfall und sorgt für stabile, zuverlässige Aufzeichnungen.

MEMORY HiCORDER MR8870
Oszilloskopähnliche Wellenformbeobachtung und Aufzeichnung von RMS-Variationen in einem einzigen Gerät
Hioki's Memory HiCorder sind Hochgeschwindigkeits Datenlogger, die aufgrund der vollständigen Isolation zwischen den Kanälen und von jedem Kanal zur Erde (GND) mehrere sich schnell ändernde Phänomene gleichzeitig messen können.

• Modus zum Aufzeichnen von Momentanwellenform- und RMS-Schwankungen
• Speichern Sie Werte in Echtzeit auf einer CF-Karte
• Nehmen Sie vier Kanäle gleichzeitig auf, indem Sie zwei Instrumente mit der mitgelieferten PC-Anwendung synchronisieren
• Kompakt und leicht zu tragen
• Einfache und intuitive Bedienung
• Schnelle Leistung von 1 MS / s trotz kompakter Größe
• Eingebauter, kompakter und dennoch scharfer QVGA-TFT-Breitbild-LCD

Der HIOKI MR8875 ist ein tragbarer Memory Recorder.
Kaum größer als ein Stapel Din A4 Papier, modular aufgebaut, und lässt sich somit ganz nach bedarf konfigurieren.
Die Anzeige des Touchscreen lässt sich bei Bedarf um 180° drehen, um einfaches Bedienen und Ablesen auch unter schwierigen Nutzungsbedingungen zu vereinfachen.
Durch seine robuste Bauart ist er für einen Temperaturbereich von -10°C bis 50°C geeignet und widersteht problemlos Vibrationen, wie sie beispielsweise bei einem Test in fahrenden Autos auftreten.

• 21,3 cm Touchscreen
• 1000V Eingang (DC bzw. RMS) mit dem neuen Analogeinschub MR8905
• Kompaktes Gehäuse DIN-A4 Format (Analog 16 Kanäle + Logik 8 Kanäle + Impuls 2 Kanäle)
• Max. 2 µ sec Abtastrate für simultane Messung an allen Kanälen
• CAN-Bus Signaleingang für die Fahrzeugtechnik
• Ideal für Messungen im Fahrzeug (EV /HEV Motoren, Motorsteuerung, Batterien)

Einsatzgebiete: Automobil-, Bahn-, Schifffahrt- und Luftfahrtanwendungen

MEMORY HiCORDER MR8880
Erfassen Sie Hoch- bis Niederspannungssignale in einem einzigen Gerät! Robust, professionell und einsatzbereit
Hioki's Memory HiCorder sind Hochgeschwindigkeits Datenlogger, die aufgrund der vollständigen Isolation zwischen den Kanälen und von jedem Kanal zur Erde (GND) mehrere sich schnell ändernde Phänomene gleichzeitig messen können.

• CAT III 600V Isolationsleistung: Messen Sie direkt eine 480V-Stromleitung
• 4 vollständig isolierte Kanäle: Erfassen Sie gleichzeitig Daten auf einer 3-Phasen-Stromleitung und haben einen zusätzlichen Kanal zur Verfügung
• Betriebstemperaturbereich von -10 ° C bis 50 ° C
• Gebaut um mechanischen Stößen und Vibrationen standzuhalten
• Nehmen Sie die Einstellungen einfach mit der PRESETS-Funktion vor
