Elektrischer Widerstand

Widerstandsnormale 742A

742A Widerstandsnormale sind Präzisionsarbeitsnormale für die hochgenaue Widerstandskalibrierung vor Ort. Aufgrund ihrer hervorragenden Temperaturbeständigkeit können sie mit normalerweise weniger als 2 ppm Qualitätsverlust in einem Bereich zwischen 18 und 28 °C eingesetzt werden. Mithilfe der Eichtabelle, die mit den Normalen geliefert wird und auf der Korrekturen in Schritten von 0,5 °C aufgeführt sind, kann diese Unsicherheit beinahe auf Null reduziert werden. Es sind keine unpraktischen Öl- oder Luftbäder erforderlich.

Da die 742A Widerstandsnormale so klein und robust sind, lassen sie sich leicht transportieren. Es wurde sorgfältig darauf geachtet, Widerstandsänderungen durch plötzliche Temperaturwechsel und mechanische Stöße zu vermeiden. Die Umkehrspanne (dauerhafte Widerstandsänderung) liegt normalerweise nach dem Durchlaufen von Temperaturzyklen zwischen 0 und 40 °C bei weniger als 2 ppm.

Die 742A-1-Einheit mit 1 Ohm und die 742A-10k-Einheit mit 10 kOhm eignen sich optimal für die Einpunktkalibrierung von 5700A-/5720A-Kalibratoren. Die anderen Werte können bei Bedarf zur Überprüfung der Kalibrierung verwendet werden.

Merkmale

• Kleine und robuste Widerstandskalibratoren
• Keine Öl- oder Luftbäder erforderlich
• 18 bis 28 °C Betriebsbereich
• Sechsmonatige Stabilität bei 2,5 ppm
• Wird mit Temperaturcharakteristik geliefert

Induktionsarme Genauigkeits-Shunts für Gleichstrom- und Wechselstrommetrologie

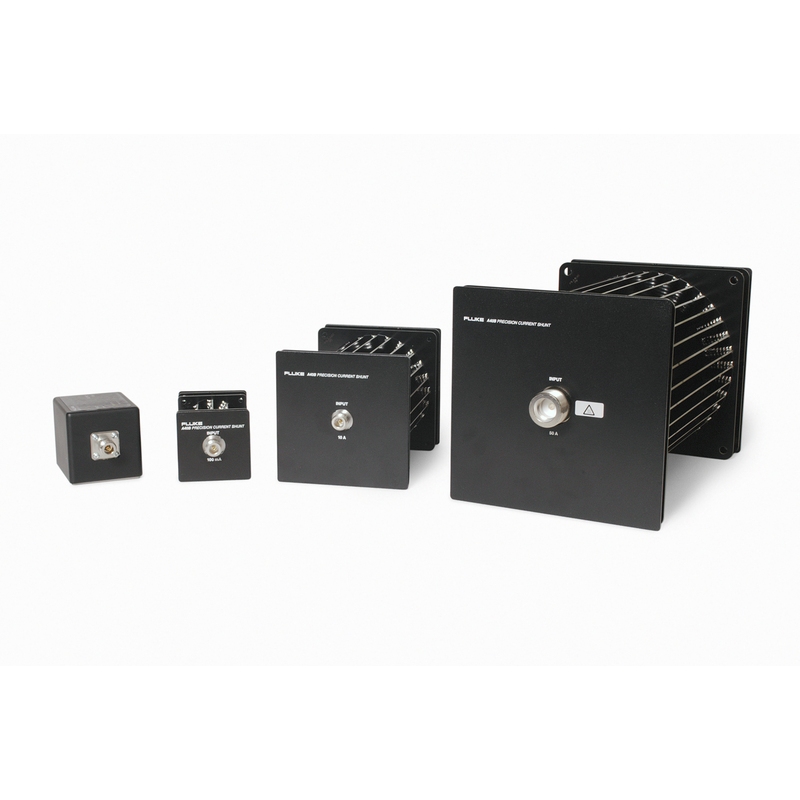

Das Wechsel- und Gleichstrom-Genauigkeits-Strom-Shunt-Set A40B besteht aus 14 induktionsarmen koaxialen Strom-Shunts, Adaptern und Steckverbindern sowie einem robusten Transport-/Aufbewahrungskoffer. Ausgelegt auf Ströme von 1 mA bis 100 A sind die Strom-Shunts für den Laboreinsatz bestimmt. Mit ihnen lassen sich direkt gemessene, absolute Wechselstrom- oder Gleichstrommessungen sowie Wechselstrom-/Gleichstromtransfermessungen durchführen. Sie liefern eine hervorragende Stabilität des Widerstandswerts mit einem ausgezeichneten Selbsterhitzungsleistungs-Koeffizienten und einem niedrigen Temperaturkoeffizienten. Mit all diesen Eigenschaften ermöglichen die Shunts die direkte Strommessung von Wechselstrom bis 100 kHz mit einer größeren Genauigkeit als dies mit der früheren kommerziell erhältlichen Shunt-Technik möglich war. Jetzt können Genauigkeitsmessungen in einem einzigen Schritt durchgeführt werden, sodass komplexere traditionellere Wechselstrom-/Gleichstromtransfermethoden überflüssig werden.

Übersicht der Anschlüsse aller Shunts der Serie nach dem Prinzip des Stromeingangs- und des Spannungsausgangs

Induktionsarme Genauigkeits-Shunts für Gleichstrom- und Wechselstrommetrologie

Das Wechsel- und Gleichstrom-Genauigkeits-Strom-Shunt-Set A40B besteht aus 14 induktionsarmen koaxialen Strom-Shunts, Adaptern und Steckverbindern sowie einem robusten Transport-/Aufbewahrungskoffer. Ausgelegt auf Ströme von 1 mA bis 100 A sind die Strom-Shunts für den Laboreinsatz bestimmt. Mit ihnen lassen sich direkt gemessene, absolute Wechselstrom- oder Gleichstrommessungen sowie Wechselstrom-/Gleichstromtransfermessungen durchführen. Sie liefern eine hervorragende Stabilität des Widerstandswerts mit einem ausgezeichneten Selbsterhitzungsleistungs-Koeffizienten und einem niedrigen Temperaturkoeffizienten. Mit all diesen Eigenschaften ermöglichen die Shunts die direkte Strommessung von Wechselstrom bis 100 kHz mit einer größeren Genauigkeit als dies mit der früheren kommerziell erhältlichen Shunt-Technik möglich war. Jetzt können Genauigkeitsmessungen in einem einzigen Schritt durchgeführt werden, sodass komplexere traditionellere Wechselstrom-/Gleichstromtransfermethoden überflüssig werden.

Übersicht der Anschlüsse aller Shunts der Serie nach dem Prinzip des Stromeingangs- und des Spannungsausgangs

Kalibrierwiderstände 10µΩ - 100kΩ, Kapazitäts- und induktivitätsarmer Aufbau, Verwendbar für Gleichstrom und technische Frequenzen, Hohe Stabilität < ± 0,01 %

Burster 1240-Serie

Kapazitäts- und induktivitätsarmer Aufbau, verwendbar für Gleichstrom und technische Frequenzen, hohe Stabilität < ± 0,01 % über Jahre

Die Kalibrierwiderstände der Klasse 0,02 bestechen durch ihren modernen Aufbau und die geringen mechanischen Abmessungen. Ihre Robustheit gewährleistet darüber hinaus eine lange Lebensdauer.

Zum Einsatz kommen Kalibrierwiderstände der Typenserie 1240 dort, wo sehr stabile Betriebsnormale benötigt werden. Typische Anwendungsschwerpunkte finden sich u.a. deshalb:

Highlights

• Überall dort, wo Normalwiderstände eine zu aufwändige Lösung sind
• Zur Überprüfung und Kalibrierung von Widerstandsmessgeräten
• Bei Tests an elektrischen Temperatur-Messeinrichtungen
• Für den Laboraufbau einer Wheatstone-Brücke
• Als Shunt-Widerstand zur genauen Strommessung
• Als Teil der Grundausstattung im Forschungslabor
• Für einen großen Teil von Messungen in der Kalibrierwerkstatt

Im Lieferumfang dieser hochwertigen Kalibrierwiderstände ist ein Prüfprotokoll nach ISO 9000 mit detaillierten technischen Daten enthalten.

Präzisions-Hochlast-Messwiderstand bis zu 100 mOhm, Nennlast 20 W Fehlertoleranz 0,02%, Temperaturkoeffizient 10 ppm/Jahr

Präzisions-Hochlast-Messwiderstand

In Verbindung mit hochwertigen Digitalvoltmetern werden Messwiderstände des Typs 1282 zur hochgenauen Erfassung von Gleich- und Wechselströmen bis 200 A eingesetzt. Die kompakte Bauweise und die guten technischen Daten, insbesondere die außergewöhnlich gute Temperatur- und Langzeitstabilität, lassen einen universellen Einsatz dieser Widerstände zu.
Ein typisches Einsatzgebiet ist das breite Spektrum der Qualitäts- und Zuverlässigkeitsprüfungen. Regelmäßig vorgenommene Messungen geben Auskunft über das Qualitätsniveau von Bauteilen, Geräten und Anlagen.

Features

• Temperaturkoeffizient ≤ 10 ppm/K
• Nennlast 20W
• Fertigungsbereich 1mOhm bis 100mOhm
• Aufbau in 4-Leitertechnik
• Fehlertoleranz 0,02%
• Für technische Frequenz 50Hz geeignet

Burster 1407

Die Präzisions-Widerstands-Dekaden 1406 und 1407 sind für hohe Anforderungen an Genauigkeit, Temperatur- und Langzeitkonstanz ausgelegt. Jahre lange Erfahrung, bewährte Techniken und qualitätsgeprüfte Werkstoffe ermöglichen ein hohes Maß an Präzision und Zuverlässigkeit. Ihre Anwendungsgebiete reichen von allgemeinen Präzisions-Widerstands-Vorgaben bis hin zu Simulationen einer Vielzahl von Messwandlern. Sie können zur Kontrolle in komplizierten Anlagen und Systemen, als Ersatzschaltung bei der Entwicklung in Widerstandsnetzen und Schaltkreisen oder auch als reproduzierbare Variable in Labor- und Prüfaufbauten dienen. Diese Dekaden werden allen diesen verschiedenartigen Funktionen und den sich daraus ergebenden Forderungen gerecht. Eine Rückführung nach DIN ISO 9000 ist somit gewährleistet.

Highlights

• Bereichsumfang Typ 1406 10 x 10 mOhm bis 10 x 10 kOhm
• Bereichsumfang Typ 1407 10 x 100 mOhm bis 10 x 100 kOhm
• Fehlertoleranz ab 0,02 %
• Widerstandswerkstoff MANGANIN® TK < 10 ppm/K
• Langzeitstabilität < 0,02 % über Jahre

Burster 1407

Die Präzisions-Widerstands-Dekaden 1406 und 1407 sind für hohe Anforderungen an Genauigkeit, Temperatur- und Langzeitkonstanz ausgelegt. Jahre lange Erfahrung, bewährte Techniken und qualitätsgeprüfte Werkstoffe ermöglichen ein hohes Maß an Präzision und Zuverlässigkeit. Ihre Anwendungsgebiete reichen von allgemeinen Präzisions-Widerstands-Vorgaben bis hin zu Simulationen einer Vielzahl von Messwandlern. Sie können zur Kontrolle in komplizierten Anlagen und Systemen, als Ersatzschaltung bei der Entwicklung in Widerstandsnetzen und Schaltkreisen oder auch als reproduzierbare Variable in Labor- und Prüfaufbauten dienen. Diese Dekaden werden allen diesen verschiedenartigen Funktionen und den sich daraus ergebenden Forderungen gerecht. Eine Rückführung nach DIN ISO 9000 ist somit gewährleistet.

Highlights

• Bereichsumfang Typ 1406 10 x 10 mOhm bis 10 x 10 kOhm
• Bereichsumfang Typ 1407 10 x 100 mOhm bis 10 x 100 kOhm
• Fehlertoleranz ab 0,02 %
• Widerstandswerkstoff MANGANIN® TK < 10 ppm/K
• Langzeitstabilität < 0,02 % über Jahre

Rechnersteuerbare Hochpräzisions-Widerstand Dekade

Die Widerstandsdekade ermöglicht eine direkte Wahl von Widerständen zwischen 1Ohm und 1,2 MOhm. Die Auflösung kann, je nach Ohmwert, bis auf 0,00001Ohm gewählt werden. Der gewählte Widerstand kann in Zwei- oder Vierleitertechnik abgenommen werden. Ein LCD-Display informiert über den gewählten Widerstand oder die Temperatur, den Sensortyp und den Steuerstatus.

• Widerstandsbereich von 1,00000 Ohm bis 1,200000 MOhm
• Fehlertoleranz 0,005%
• Temperaturkoeffizient < 1 ppm/K
• Simulation von RTD (Pt, Ni) Temperatursensoren
• Fehlertoleranz 0,02 °C
• 2-, 3-, 4- Drahtanschluss
• USB/RS232 (IEEE488/Ethernet optional)

Rechnersteuerbare Hochpräzisions-Widerstand Dekade

Die Widerstandsdekade ermöglicht eine direkte Wahl von Widerständen zwischen 1Ohm und 1,2 MOhm. Die Auflösung kann, je nach Ohmwert, bis auf 0,00001Ohm gewählt werden. Der gewählte Widerstand kann in Zwei- oder Vierleitertechnik abgenommen werden. Ein LCD-Display informiert über den gewählten Widerstand oder die Temperatur, den Sensortyp und den Steuerstatus.

• Widerstandsbereich von 1,00000 Ohm bis 1,200000 MOhm
• Fehlertoleranz 0,005%
• Temperaturkoeffizient < 1 ppm/K
• Simulation von RTD (Pt, Ni) Temperatursensoren
• Fehlertoleranz 0,02 °C
• 2-, 3-, 4- Drahtanschluss
• USB/RS232 (IEEE488/Ethernet optional)

Widerstandsdekaden mit Drehkontaktschalter, bis zu 10 MΩ, Grundgenauigkeit 1%

Widerstandsdekaden bis 4, 5, und 7 Dekaden

• Widerstandsdekaden im Pultgehäuse
• Ausgang: Sicherheitsbuchsen mit Ø 4 mm
• Frontplatte und Metallkoffer sind mit einer verwechslungssicheren Sicherheitserdungsbuchse verbunden.

BR04

• Gesamtwiderstand: 11,11 kΩ
• Messgenauigkeit: 1%
• Abmessungen und Gewicht: 310 x 90 x 80 mm - 1 kg

BR05

• Gesamtwiderstand 111,11 kΩ
• Genauigkeit: 1 %
• Abmessungen: 310 x 90 x 80 mm; Gewicht: 1 kg

BR07

• Gesamtwiderstand: 11,11111 MΩ
• Messgenauigkeit: 1 %
• Abmessungen und Gewicht: 410 x 90 x 80 mm - 1,4 kg

Widerstandsdekaden mit Drehkontaktschalter, bis zu 10 MΩ, Grundgenauigkeit 0,5%, kombinierbar

Gehäuse mit 1 Dekade

Auswahl aus 8 Dekaden mit 11-stellige Wahlschalter (0 = Kurzschluss) und 3 Sicherheitsbuchsen Ø 4 mm. Die Grundgenauigkeit liegt bei 0,5%. Die Gehäuse sind kombinierbar mit weiteren Widerstandsdekaden der Baureihe.

Temperaturkoeffizient:

• ± 50 ppm für die Messbereiche > 1 Ω,
• ± 100 ppm für den Messbereich 1 Ω
• ± 25 ppm für den Messbereich 0,1 Ω

Eigenwiderstand: 15 mΩ ± 5 mΩ unterdrückt ab dem ersten Wert

Abmessungen: 72 x 72 x 90 mm

Gewicht: 220 g

Automatisiertes Widerstand-Standard 1310A

Das neue automatisierte Widerstandsnormal Modell 1310A von Measurements International ist ein einfach zu bedienendes, kosteneffektives Kalibrierungsinstrument, das dem militärischen Sektor, nationalen und externen Labors volles Vertrauen in Widerstandsnormale gibt.

Highlights

• 9 Widerstände: 1 Ohm, 10 Ohm, 100 Ohm, 1 kOhm, 10 kOhm, 100 kOhm, 1 MOhm, 10 MOhm, 100 MOhm, +1 Externer Kanal
• Handverlesene Hochpräzisionswiderstände in temperaturkontrollierter Kammer
• Innenwiderstandselemente in einer temperaturgeregelten Kammer
• Interner Temperatursensor PT100
• Frontplatten- oder GPIB-gesteuert
• Ein Ausgangskabel für direktes Plug-in
• Temperatur-Kalibrierkammer
• Eingebauter 4-Terminal-Scanner
• Externer Zusatzkanal
• Konzipiert für die Unterstützung von Kalibratoren und Digitalvoltmeter

Automatisches Widerstand-Standard 1310A

• 9 Widerstände: 1 Ohm, 10 Ohm, 100 Ohm, 1 kOhm, 10 kOhm, 100 kOhm, 1 MOhm, 10 MOhm, 100 MOhm, +1 Externer Kanal
• Frontplatten- oder GPIB-gesteuert
• Ein Ausgangskabel für direktes Plug-in
• Temperatur-Kalibrierkammer
• Konzipiert für die Unterstützung von Kalibratoren und Digitalvoltmeter

Das Model 4304 ist ein Vier-Element-Widerstandnormal. Die Vier Widerstandselemente: 1 Ohm, 10 kOhm, 1 MOhm und 100 MOhm weisen eine hohe Stabilität und etrem niedrige Temperaturkoeffizienz und das alles in einem portablen Gehäuse. Jedes Ausgangswiderstandselement ist von der Vorderseite des Geräts aus zugänglich und verfügt über vier Anschlussklemmen, die für einen einfachen Anschluss mit Kabelschuhen oder Drähten geeignet sind. Die Widerstandselemente werden auf 30 °C gehalten, wobei der Temperaturbereich der Betriebsumgebung von 20 °C bis 26 °C reicht. Ein internes Batterie-Backup hält die Temperatur unter normalen Transportbedingungen bis zu 140 Stunden lang aufrecht.

Highlights

• Batterie Backup
• 1 Ohm, 10 kOhm, 1 MOhm 100 MOhm Werte
• Benutzerdefinierte Werte verfügbar
• Stabilität < 2.5 x 10^-6/Jahr
• Temperaturkoeffizient < 0,005 x 10^-6
• Temperaturregulierung ± 0.01 °C/Jahr

Das Modell 4310 ist eine Serie von Präzisionswiderstandsnormalen mit zehn Elementen. Mit dem Modell 4310 erhalten Sie die beste Leistung, die derzeit auf dem Markt erhältlich ist. In Kombination mit der Erfahrung von MI in der automatisierten Widerstandsmessung ist das Modell 4310 eine temperaturgesteuerte 10-Element-Arbeitswiderstandsreferenz.

Die zehn Widerstandselemente decken den Bereich von 0,1 Ohm bis 100 MOhm ab. Die Widerstandselemente sind in einer einzigen temperaturgeregelten Kammer untergebracht und zeichnen sich durch hervorragende Stabilität und niedrige Temperaturkoeffizienten aus. Jedes Widerstandselement ist von der Rückwand aus über vier Anschlussklemmen zugänglich, die für Bananenstecker, Kabelschuhe oder Drähte geeignet sind. Andere Widerstandswerte als die bisher genannten Dekadenwerte sind ebenfalls erhältlich.

Die in der Kammer montierten Widerstandselemente sind die gleichen, die auch in den Standard-Luftwiderständen der Serie MI 9331 verwendet werden. Der Temperaturkoeffizient dieser Widerstände wird durch die Steuerung der Temperatur der internen Kammer reduziert, um eine ausgezeichnete Langzeitstabilität zu erreichen.

Die innere Kammer des 4310 ist vom Gehäuse isoliert und kann geerdet oder geschützt werden. Die Temperatur der Kammer wird mit einem Thermistor und einer Brückenschaltung überwacht. Ein Potentiometer mit variabler Verstärkung auf der Frontplatte kann zum Ablesen der Temperaturverschiebung eingestellt werden.

Die Widerstandselemente werden auf 30 °C gehalten, wobei der Temperaturbereich der Betriebsumgebung von 18 bis 28 °C reicht. Andere Kammertemperaturen sind ebenfalls erhältlich.

Highlights

• 6 bis 10 Dekadenwerte
• Widerstandsrange 0.1 Ohm bis 100 MOhm
• Andere verfügbare Werte
• Thermometrische Werte verfügbar
• 4-Terminal-verbindungen
• <2.5 ppm/Jahr Stabilität
• Temperaturkoeffizient < 0,005 ppm/°C
• Temperaturregulation ± 0.01 °C pro Jahr

Temperaturgeregelte Widerstand-Serie 4310HR

Das 4310HR ist ein Sechs-Element-Widerstandsnormal, welches Ihnen die beste Performance auf dem Markt ermöglcht. Der 4310HR nutzt das bewährte Dreieck-Stern-Netzwerk für unübertroffene Genauigkeit und Präzision. Bei der Auswahl jedes verwendeten Elements wird besonders darauf geachtet, dass es die Spezifikationen und die Leistung erfüllt, die Sie von einem MI-Produkt erwarten.

Die sechs Widerstandselemente decken den Bereich von 10 MOhm bis 100 TOhm ab und werden bei 30 °C gehalten, wobei der Temperaturbereich der Betriebsumgebung 23 °C ± 5 °C beträgt. Die Elemente zeichnen sich durch hervorragende Stabilität und extrem niedrige Temperaturkoeffizienten aus, die in einer einzigen Einheit untergebracht sind. Jeder Widerstand ist von der Teflonrückwand aus zugänglich, wobei alle Anschlüsse über N-Stecker erfolgen. Das Modell 4310HR kann in jedes standardmäßige 19-Zoll-Instrumentenrack eingebaut werden.

Basierend auf den hochgenauen Widerstandsnormalen der Serie 9331H (erschienen 2013), kombiniert mit der der Dual-Source-Bridge-Technologie und der Ersetzung älterer Messmethoden haben die Kunden ein höheres Niveau an Widerstandsnormalen als bei früheren Methoden im Bereich von 10 MOhm bis 100 TOhm.

Highlights

• 100 MOhm bis 10 TOhm Elemente
• Benutzerdefinierte Werte einstellbar
• N-Typ-Verbinder
• Temperatur-Koeffizient ± 0,2 ppm/0 °C
• Eliminiert Anforderungen an Ölbad/Luftbad
• Schwache thermische EMF's - Abgeschirmte Kammer
• Temperaturregelung: ± 0,01 °C pro Jahr

Hochwiderstand Matrix Scanner mit 10 oder 20 zweipoligen Kanälen, N Type

MI 4610A und MI 4620A

Die MI-Modelle 4610A und 4620A sind 10- und 20-kanalige Koaxial-Matrix-Scanner, die speziell für den Einsatz bei Hochwiderstandsmessungen entwickelt wurden. Anstatt ein bestehendes Design zu modifizieren, das platinenmontierte Reed-Relais verwendet, hat MI die Modelle 4610A und 4620A entwickelt.

Die Modelle 4610A und 4620A verwenden einen vollständig koaxialen Messpfad vom Eingang zum Ausgang. Durch dieses proprietäre Design werden Leckagepfade minimiert, was Messungen bis zu 1 TOhm ohne nennenswerten Unsicherheiten ermöglicht.

Die Koaxial-Matrix-Scanner 4610A und 4620A verbessern die Effizienz der Widerstandsmessung, indem sie das ständige Wechseln der Leitungen bei der Messung von Widerstandsgruppen überflüssig machen. Die Eingangskanäle können manuell über die Frontplatte oder über die standardmäßige IEEE-488-Schnittstelle bei Verwendung in einem automatisierten System ausgewählt werden.

Die Software, die mit der automatischen Widerstandsmessbrücke Modell 6000B und der hochohmigen Dual Source Bridge Modell 6600A geliefert wird, steuert automatisch die Geräte 4610A und 4620A. Dies ermöglicht die vollständige Automatisierung von Mehrfachwiderstandsmessungen und die Planung von Messungen, die jederzeit durchgeführt werden können, auch über Nacht.

Aufgrund ihrer hervorragenden Isolationseigenschaften werden N-Anschlüsse verwendet, die auf der Vorder- und Rückseite mit High und Low gekennzeichnet sind. Die Eingangs- und Ausgangskanäle sind von der Gehäusemasse getrennt und daher vom Messsystem geerdet.

Für den Anschluss der Ausgänge an ein Messsystem wird ein Satz N-Typ-zu-N-Typ-Kabel mitgeliefert.

Anhand der LEDs auf der Vorderseite kann der Bediener schnell erkennen, welche Kanäle ausgewählt wurden. Die LEDs auf der Vorderseite sind mit A und B gekennzeichnet und zeigen die ausgewählten Kanäle an.

Die Scanner wurden speziell mit einer eingebauten Schutzfunktion ausgestattet, die den Anschluss desselben Eingangskanals an beide Ausgänge nicht zulässt.

Highlights

• 10 oder 20 Kanäle mit zwei Terminals
• N-Typ Anschlüsse
• Bedienung über das Bedienfeld oder über die IEEE-488-Schnittstelle
• Maximal 1000 V Spitzenwert
• Widerstandsmessungen bis 10 PΩ
• Isolationswiderstand > 10^16 Ω

Das neue Modell 6000C ist eine vollautomatische Messbrücke, die auf dem Cutkosky-Teiler-Prinzip basiert. Diese Technologie ermöglicht präzisere Messungen von Hochpräzisionswiderständen bei gleichzeitig geringeren Strömen. Der sogenannte Cutkosky- oder Binärspannungs-Teiler (Binary Voltage Divider, BVD) eliminiert typische Fehler, die bei herkömmlichen Gleichstrom-Komparatoren auftreten, und bietet dabei deutlich verbesserte Messunsicherheiten.

Ein integrierter Schutzkreis (Guard) schützt den Messkreis vor Störeinflüssen. Dieser Guard kann auch verwendet werden, um Messleitungen, abgeschirmte Detektoren oder Widerstandsgehäuse anzusteuern. Dadurch wird der Isolationswiderstand erhöht und die Gesamtleistung verbessert.

Für den Betrieb des Systems wird eine stabile Spannungsquelle sowie ein Digitalvoltmeter (DVM) benötigt. Die bevorzugte Spannungsquelle ist das Modell MI 1000B, da es eine hohe Spannungsstabilität bietet und zusätzliche Automatisierungsfunktionen ermöglicht. Das System ist mit verschiedenen DVMs kompatibel, darunter Fluke 8508A/8588A, Keysight 3458A oder Keithley 2000. Die besten Ergebnisse werden in der Regel mit dem Keysight 3458A erzielt, wenn dieser als abgeschirmter Detektor eingesetzt wird.

Das Modell 6000C verfügt über einen Vierkanal-Matrix-Scanner mit den Eingängen R1, R2, R3 und R4. In Kombination mit den 4200er Low-Thermal-Vierleiter-Matrix-Scannern kann die Anzahl der Eingänge auf bis zu 40 erweitert werden.

Die Kalibrierung des 6000C erfolgt einfach und automatisch. Die Kalibrierdaten werden gespeichert und können für historische Analysen verwendet werden. Neue Kalibrierdaten werden mit den vorherigen verglichen, um mögliche Abweichungen oder Drift im BVD zu erkennen.

Das Grundprinzip der automatisierten Hochwiderstands-Messbrücke 6000C basiert auf dem Binärspannungs-Teiler (BVD). Die Referenzspannung wird durch das Modell 1000B bereitgestellt – eine rauscharme, driftarme und programmierbare Gleichspannungsquelle. Diese wird an die rückseitigen Eingangsklemmen des 6000C angeschlossen.

Ein DVM mit einem Eingangswiderstand von mindestens 10 GΩ misst die Differenz zwischen der Ausgangsspannung des BVD und der Prüflingsspannung. Ein isolierter Guard-Kreis schützt sowohl den BVD als auch das DVM während der Messung. Zusätzlich kann die Guard-Spannung verwendet werden, um Gehäuse oder Abschirmungen der zu prüfenden Widerstände anzusteuern, um Leckströme zwischen Gehäuse und Widerstand zu minimieren.

Mit ihrer innovativen Technologie ist die 6010D die ultimative Lösung für Widerstandsmessungen im Primärlabor. Sie ist als weltweit führende automatisierte Widerstands-/Thermometerbrücke anerkannt und wird von nationalen Messinstituten (NMIs) und Primärlaboratorien weltweit bevorzugt eingesetzt.

Die 6010D kombiniert Geschwindigkeit, Genauigkeit und Benutzerfreundlichkeit und ist damit die ideale Lösung für die Widerstandsmessung und für Temperaturthermometeranwendungen. Ihr vielseitiges Design und ihre benutzerfreundlichen Funktionen machen es zur idealen Lösung für die primären Widerstandsmessungsanforderungen eines jeden Labors.

Features

• Micro-Controller für verbesserte Geschwindigkeit und Funktionalität
• kapazitiver Touchscreen mit verbessertem Design und benutzerfreundlicher Bedienung
• Beste Genauigkeit < 0,025 µΩ/Ω
• Maximales Verhältnis 14:1
• IEEE488.2 Standard
• Systemintegration mit Matrixscannern von Measurements International (MI) und High-Current Range Extenders
• Null-Filter
• 1 kHz Sample Rate
• Wählbare Einschwingzeit und Messzeit
• Zwei wählbare Messalgorithmen

Als eigenständiges Gerät ist der 6020Q in der Lage, die Sweep-Prüfung, den Kontaktwiderstand, die Längspotenzialdifferenz (Verlustleistung) und die Hall-Widerstandsmessungen an der Quantum Hall Resistance (QHR) durchzuführen. Sie können menügesteuerte Funktionen über das Display an der Frontplatte oder über IEEE-488 auswählen. Sie können den 6020Q auch als hochgenaue Gleichstrom-Widerstandsverhältnisbrücke zur Kalibrierung von Widerständen mit 1 Ω oder 10 kΩ Standardwiderständen verwenden. Für Labore ohne QHR-System kann der 6020Q zum Aufbau von 1 Ω oder zum Abbau von 10 kΩ verwendet werden.

Die Software von Measurements International bietet die Erstellung von MI-Berichten, historische Analysen sowie die Dokumentation und Korrektur von Widerstandsdriftraten. In Kombination mit einem Standard-Widerstandsölbad 9400 oder einem Luftbad 9300A können Alpha- und Beta-Berechnungen automatisch für die zu prüfenden Widerstände durchgeführt werden.
