Arbiträr-/Funktionsgeneratoren

Die DG5000-Pro-Serie ist eine hochentwickelte Multi-Channel-Wellenformplattform für präzise Signaltests in Forschung, Entwicklung und Produktion. Sie vereint bis zu acht vollständig unabhängige Kanäle mit hoher Bandbreite, exakter Synchronisation und erstklassiger Signaltreue in einem kompakten Gehäuse. Durch ihre vielseitigen Modulations- und Arbiträrfunktionen eignet sie sich ideal für komplexe Mehrkanal-Applikationen und moderne Hochgeschwindigkeitssysteme.

Grundfunktionen

• Maximale Ausgangsfrequenz bis 500 MHz
• Abtastrate 2.5 GSa/s
• 16-Bit-Auflösung für hochpräzise Signale
• Acht unabhängige Ausgänge
• Arbiträre Wellenformlänge bis 128 Mpts (optional)

Die DG5000-Pro-Serie bietet eine neu entwickelte Hochleistungsarchitektur für Mehrkanaltests. Das dichte, platzsparende Design integriert acht isolierte Ausgangskanäle in einem einzigen Gerät und ersetzt damit mehrere Einzelsysteme. Die Synchronisationspräzision von unter 500 ps ermöglicht kohärente Signalerzeugung für anspruchsvolle Timing-Anwendungen, unterstützt durch eine zusätzliche Verzögerungsanpassung von ±200 ns. Jedes Kanalpaar ist galvanisch isoliert und verhindert Masseschleifen, was zu hoher Signalintegrität in komplexen Messaufbauten führt. Mit 2.5 GSa/s und 16-Bit-Auflösung liefert das Gerät extrem detailreiche Wellenformen, unterstützt durch die SiFi-II-Signaltechnologie mit nur 200 ps Jitter. Rechtecksignale bis 170 MHz mit 0.8 ns Anstiegszeit ermöglichen präzise Hochgeschwindigkeitstests bereits in der Grundausstattung. Die erweiterte Multipulsfunktion erlaubt 2 bis 30 editierbare Pulssignale für Halbleitertests wie DPT-Analyse von MOSFETs oder IGBTs. Sequenzen mit bis zu 512 Schritten automatisieren wiederkehrende Testabläufe. Funktionen wie Multiton-Modulation mit bis zu 16 Tönen oder PRBS-Signale bis 300 MBit/s machen das Gerät zu einer leistungsstarken Quelle für HF-, Digital- und Leistungshalbleitertests.

Besonderheiten und Features

• Acht Kanäle in kompakter Bauform für dichte Messaufbauten
• Pikosekunden-Synchronisation und flexible Verzögerungsanpassung
• Isolierte Kanalpaare zur Reduzierung von Masseschleifen
• SiFi-II-Signaltechnologie mit extrem niedrigem Jitter
• Rechtecksignale bis 170 MHz mit 0.8 ns Rise Time
• Multipuls-Modus für Leistungshalbleitertests
• Multiton-Modulation bis 16 Töne
• PRBS- und Mustererzeugung bis 300 MBit/s

Schnittstellen und Kommunikationsmöglichkeiten

• Integration in automatisierte Testabläufe
• Software-Erweiterungen für Wellenformerstellung und Sequenzbearbeitung
• Kompatibel mit modernen Labor- und Entwicklungsumgebungen

Optionales Zubehör wie Softwarepakete, Adapter, Synchronisationsmodule und Erweiterungslizenzen ermöglicht eine flexible Anpassung der DG5000-Pro-Serie an vielfältige Mehrkanal-Anwendungen in Labor, Entwicklung und Produktion.

Erweiterte Fähigkeiten definieren den AFG neu

Die AFG31000-Serie zeichnet sich durch einen kapazitiven 9” Touchscreen aus – dem größten verfügbaren Bildschirm in einem AFG, der es den Benutzern ermöglicht, alle entsprechenden Einstellungen und Parameter auf einen Blick innerhalb einer flachen Menüstruktur zu sehen. Ähnlich zu modernen touch-fähigen Smart Devices können die Benutzer zum Auswählen, Durchsuchen, Platzieren sowie Einstellungen ändern einfach wischen und tippen. Die intuitive Benutzeroberfläche spart wichtige Zeit beim Erlernen und der Bedienung des Instruments für höhere Produktivität und Effizienz

Premiere des patentierten InstaView^TM Features

Klassische AFGs setzen eine Abschlussimpedanz von 50 O voraus, wohingegen die meisten devices under test (DUTs) keine Impedanz von 50 O aufweisen. Die damit einhergehende Fehlanpassung führt zu Abweichungen zwischen dem am AFG parametrierten Signal und dem am DUT anliegenden Signal. Das neue patentierte InstaViewTM Feature der AFG31000 Serie geht dieses Problem an, indem es die Signalform am DUT ohne zusätzliche Verkabelung oder Messinstrumente überwacht und auch anzeigt. Die angezeigte Signalform reagiert sofort auf Änderungen in der Frequenz, Amplitude, Kurvenform sowie der Impedanz des DUTs und trägt damit sowohl zur Zeitersparnis, als auch zur Signalvalidität bei.

Programmierbare Kurvenform-Sequenzen

Zusätzlich zu den klassischen Betriebsmodi bietet die AFG31000-Serie einen Advanced oder Waveform Sequencer Mode an. Im Advanced Mode kann der bis zu 128 MSample große Kurvenformspeicher in bis zu 256 Einträge segmentiert werden. Die Benutzer können somit lange Kurvenformen oder mehrere Kurvenformen in einer Sequenz ablegen und definieren, wie sie ausgegeben werden. Im Vergleich zu Arbitrary Waveform Generators (AWG) reduziert die AFG31000- Serie die Anschaffungskosten um 90% und bietet Anwendern, die lange nicht-repetitive oder mehrere Kurvenformen mit komplexem Timing benötigen, eine kostengünstige Alternative.

Neuer ArbBuilder erbringt Zeitersparnis

Mit den Vorteilen des großen kapazitiven Touchscreens ermöglicht das neue ArbBuilder Tool der AFG31000-Serie dem Benutzern, arbiträre Kurvenformen direkt auf dem Instrument zu erstellen und zu bearbeiten – ganz ohne die Notwendigkeit, Kurvenformen auf dem PC zu erstellen und dann erst auf das Instrument zu übertragen. Der ArbBuilder verbessert die Testeffizienz insbesondere dann, wenn arbiträre Kurvenformen regelmäßig geändert werden müssen. Benutzer, die aufgezeichnete Kurvenformen von einem Oszilloskop wiedergeben möchten, können Kurvenformen im CSV-Format speichern und mithilfe des ArbBuilder direkt in den AFG31000 laden.

Benutzer der aktuellen Generation, denen die Grenzen von klassischen AFGs durchaus bewusst sind, empfinden die neuen Sequencing und ArbBuilder Features der AFG31000 Serie mit Blick auf Produktivität und Effizienz als eine deutliche Verbesserung. “Die erweiterten Funktionen auf diesem AFG könnten meine typischen Setup- und Testzyklen um die Hälfte verkürzen,” sagte John Moore, Engineering Manager, TZ Medical.

Die AFG31000-Serie ist in 1- oder 2-kanaligen Konfigurationen erhältlich und liefert eine vertikale Auflösung von 14 Bit zusammen mit einer Samplerate von 250 MSa/s, 1 GSa/s oder 2 GSa/s. Darüber hinaus können Benutzer die Frequenz im klassischen AFG Mode in Bezug auf Speichertiefe und Samplerate ohne Bedenken ändern. Die Ausgangsspannung reicht von 1 mVpp bis 10 Vpp @ 50 O.

Erweiterte Fähigkeiten definieren den AFG neu

Die AFG31000-Serie zeichnet sich durch einen kapazitiven 9” Touchscreen aus – dem größten verfügbaren Bildschirm in einem AFG, der es den Benutzern ermöglicht, alle entsprechenden Einstellungen und Parameter auf einen Blick innerhalb einer flachen Menüstruktur zu sehen. Ähnlich zu modernen touch-fähigen Smart Devices können die Benutzer zum Auswählen, Durchsuchen, Platzieren sowie Einstellungen ändern einfach wischen und tippen. Die intuitive Benutzeroberfläche spart wichtige Zeit beim Erlernen und der Bedienung des Instruments für höhere Produktivität und Effizienz

Premiere des patentierten InstaView^TM Features

Klassische AFGs setzen eine Abschlussimpedanz von 50 O voraus, wohingegen die meisten devices under test (DUTs) keine Impedanz von 50 O aufweisen. Die damit einhergehende Fehlanpassung führt zu Abweichungen zwischen dem am AFG parametrierten Signal und dem am DUT anliegenden Signal. Das neue patentierte InstaViewTM Feature der AFG31000 Serie geht dieses Problem an, indem es die Signalform am DUT ohne zusätzliche Verkabelung oder Messinstrumente überwacht und auch anzeigt. Die angezeigte Signalform reagiert sofort auf Änderungen in der Frequenz, Amplitude, Kurvenform sowie der Impedanz des DUTs und trägt damit sowohl zur Zeitersparnis, als auch zur Signalvalidität bei.

Programmierbare Kurvenform-Sequenzen

Zusätzlich zu den klassischen Betriebsmodi bietet die AFG31000-Serie einen Advanced oder Waveform Sequencer Mode an. Im Advanced Mode kann der bis zu 128 MSample große Kurvenformspeicher in bis zu 256 Einträge segmentiert werden. Die Benutzer können somit lange Kurvenformen oder mehrere Kurvenformen in einer Sequenz ablegen und definieren, wie sie ausgegeben werden. Im Vergleich zu Arbitrary Waveform Generators (AWG) reduziert die AFG31000- Serie die Anschaffungskosten um 90% und bietet Anwendern, die lange nicht-repetitive oder mehrere Kurvenformen mit komplexem Timing benötigen, eine kostengünstige Alternative.

Neuer ArbBuilder erbringt Zeitersparnis

Mit den Vorteilen des großen kapazitiven Touchscreens ermöglicht das neue ArbBuilder Tool der AFG31000-Serie dem Benutzern, arbiträre Kurvenformen direkt auf dem Instrument zu erstellen und zu bearbeiten – ganz ohne die Notwendigkeit, Kurvenformen auf dem PC zu erstellen und dann erst auf das Instrument zu übertragen. Der ArbBuilder verbessert die Testeffizienz insbesondere dann, wenn arbiträre Kurvenformen regelmäßig geändert werden müssen. Benutzer, die aufgezeichnete Kurvenformen von einem Oszilloskop wiedergeben möchten, können Kurvenformen im CSV-Format speichern und mithilfe des ArbBuilder direkt in den AFG31000 laden.

Benutzer der aktuellen Generation, denen die Grenzen von klassischen AFGs durchaus bewusst sind, empfinden die neuen Sequencing und ArbBuilder Features der AFG31000 Serie mit Blick auf Produktivität und Effizienz als eine deutliche Verbesserung. “Die erweiterten Funktionen auf diesem AFG könnten meine typischen Setup- und Testzyklen um die Hälfte verkürzen,” sagte John Moore, Engineering Manager, TZ Medical.

Die AFG31000-Serie ist in 1- oder 2-kanaligen Konfigurationen erhältlich und liefert eine vertikale Auflösung von 14 Bit zusammen mit einer Samplerate von 250 MSa/s, 1 GSa/s oder 2 GSa/s. Darüber hinaus können Benutzer die Frequenz im klassischen AFG Mode in Bezug auf Speichertiefe und Samplerate ohne Bedenken ändern. Die Ausgangsspannung reicht von 1 mVpp bis 10 Vpp @ 50 O.

Erweiterte Fähigkeiten definieren den AFG neu

Die AFG31000-Serie zeichnet sich durch einen kapazitiven 9” Touchscreen aus – dem größten verfügbaren Bildschirm in einem AFG, der es den Benutzern ermöglicht, alle entsprechenden Einstellungen und Parameter auf einen Blick innerhalb einer flachen Menüstruktur zu sehen. Ähnlich zu modernen touch-fähigen Smart Devices können die Benutzer zum Auswählen, Durchsuchen, Platzieren sowie Einstellungen ändern einfach wischen und tippen. Die intuitive Benutzeroberfläche spart wichtige Zeit beim Erlernen und der Bedienung des Instruments für höhere Produktivität und Effizienz

Premiere des patentierten InstaView^TM Features

Klassische AFGs setzen eine Abschlussimpedanz von 50 O voraus, wohingegen die meisten devices under test (DUTs) keine Impedanz von 50 O aufweisen. Die damit einhergehende Fehlanpassung führt zu Abweichungen zwischen dem am AFG parametrierten Signal und dem am DUT anliegenden Signal. Das neue patentierte InstaViewTM Feature der AFG31000 Serie geht dieses Problem an, indem es die Signalform am DUT ohne zusätzliche Verkabelung oder Messinstrumente überwacht und auch anzeigt. Die angezeigte Signalform reagiert sofort auf Änderungen in der Frequenz, Amplitude, Kurvenform sowie der Impedanz des DUTs und trägt damit sowohl zur Zeitersparnis, als auch zur Signalvalidität bei.

Programmierbare Kurvenform-Sequenzen

Zusätzlich zu den klassischen Betriebsmodi bietet die AFG31000-Serie einen Advanced oder Waveform Sequencer Mode an. Im Advanced Mode kann der bis zu 128 MSample große Kurvenformspeicher in bis zu 256 Einträge segmentiert werden. Die Benutzer können somit lange Kurvenformen oder mehrere Kurvenformen in einer Sequenz ablegen und definieren, wie sie ausgegeben werden. Im Vergleich zu Arbitrary Waveform Generators (AWG) reduziert die AFG31000- Serie die Anschaffungskosten um 90% und bietet Anwendern, die lange nicht-repetitive oder mehrere Kurvenformen mit komplexem Timing benötigen, eine kostengünstige Alternative.

Neuer ArbBuilder erbringt Zeitersparnis

Mit den Vorteilen des großen kapazitiven Touchscreens ermöglicht das neue ArbBuilder Tool der AFG31000-Serie dem Benutzern, arbiträre Kurvenformen direkt auf dem Instrument zu erstellen und zu bearbeiten – ganz ohne die Notwendigkeit, Kurvenformen auf dem PC zu erstellen und dann erst auf das Instrument zu übertragen. Der ArbBuilder verbessert die Testeffizienz insbesondere dann, wenn arbiträre Kurvenformen regelmäßig geändert werden müssen. Benutzer, die aufgezeichnete Kurvenformen von einem Oszilloskop wiedergeben möchten, können Kurvenformen im CSV-Format speichern und mithilfe des ArbBuilder direkt in den AFG31000 laden.

Benutzer der aktuellen Generation, denen die Grenzen von klassischen AFGs durchaus bewusst sind, empfinden die neuen Sequencing und ArbBuilder Features der AFG31000 Serie mit Blick auf Produktivität und Effizienz als eine deutliche Verbesserung. “Die erweiterten Funktionen auf diesem AFG könnten meine typischen Setup- und Testzyklen um die Hälfte verkürzen,” sagte John Moore, Engineering Manager, TZ Medical.

Die AFG31000-Serie ist in 1- oder 2-kanaligen Konfigurationen erhältlich und liefert eine vertikale Auflösung von 14 Bit zusammen mit einer Samplerate von 250 MSa/s, 1 GSa/s oder 2 GSa/s. Darüber hinaus können Benutzer die Frequenz im klassischen AFG Mode in Bezug auf Speichertiefe und Samplerate ohne Bedenken ändern. Die Ausgangsspannung reicht von 1 mVpp bis 10 Vpp @ 50 O.

adäquater Ersatz für Keithley 3390

Erweiterte Fähigkeiten definieren den AFG neu

Die AFG31000-Serie zeichnet sich durch einen kapazitiven 9” Touchscreen aus – dem größten verfügbaren Bildschirm in einem AFG, der es den Benutzern ermöglicht, alle entsprechenden Einstellungen und Parameter auf einen Blick innerhalb einer flachen Menüstruktur zu sehen. Ähnlich zu modernen touch-fähigen Smart Devices können die Benutzer zum Auswählen, Durchsuchen, Platzieren sowie Einstellungen ändern einfach wischen und tippen. Die intuitive Benutzeroberfläche spart wichtige Zeit beim Erlernen und der Bedienung des Instruments für höhere Produktivität und Effizienz

Premiere des patentierten InstaView^TM Features

Klassische AFGs setzen eine Abschlussimpedanz von 50 O voraus, wohingegen die meisten devices under test (DUTs) keine Impedanz von 50 O aufweisen. Die damit einhergehende Fehlanpassung führt zu Abweichungen zwischen dem am AFG parametrierten Signal und dem am DUT anliegenden Signal. Das neue patentierte InstaViewTM Feature der AFG31000 Serie geht dieses Problem an, indem es die Signalform am DUT ohne zusätzliche Verkabelung oder Messinstrumente überwacht und auch anzeigt. Die angezeigte Signalform reagiert sofort auf Änderungen in der Frequenz, Amplitude, Kurvenform sowie der Impedanz des DUTs und trägt damit sowohl zur Zeitersparnis, als auch zur Signalvalidität bei.

Programmierbare Kurvenform-Sequenzen

Zusätzlich zu den klassischen Betriebsmodi bietet die AFG31000-Serie einen Advanced oder Waveform Sequencer Mode an. Im Advanced Mode kann der bis zu 128 MSample große Kurvenformspeicher in bis zu 256 Einträge segmentiert werden. Die Benutzer können somit lange Kurvenformen oder mehrere Kurvenformen in einer Sequenz ablegen und definieren, wie sie ausgegeben werden. Im Vergleich zu Arbitrary Waveform Generators (AWG) reduziert die AFG31000- Serie die Anschaffungskosten um 90% und bietet Anwendern, die lange nicht-repetitive oder mehrere Kurvenformen mit komplexem Timing benötigen, eine kostengünstige Alternative.

Neuer ArbBuilder erbringt Zeitersparnis

Mit den Vorteilen des großen kapazitiven Touchscreens ermöglicht das neue ArbBuilder Tool der AFG31000-Serie dem Benutzern, arbiträre Kurvenformen direkt auf dem Instrument zu erstellen und zu bearbeiten – ganz ohne die Notwendigkeit, Kurvenformen auf dem PC zu erstellen und dann erst auf das Instrument zu übertragen. Der ArbBuilder verbessert die Testeffizienz insbesondere dann, wenn arbiträre Kurvenformen regelmäßig geändert werden müssen. Benutzer, die aufgezeichnete Kurvenformen von einem Oszilloskop wiedergeben möchten, können Kurvenformen im CSV-Format speichern und mithilfe des ArbBuilder direkt in den AFG31000 laden.

Benutzer der aktuellen Generation, denen die Grenzen von klassischen AFGs durchaus bewusst sind, empfinden die neuen Sequencing und ArbBuilder Features der AFG31000 Serie mit Blick auf Produktivität und Effizienz als eine deutliche Verbesserung. “Die erweiterten Funktionen auf diesem AFG könnten meine typischen Setup- und Testzyklen um die Hälfte verkürzen,” sagte John Moore, Engineering Manager, TZ Medical.

Die AFG31000-Serie ist in 1- oder 2-kanaligen Konfigurationen erhältlich und liefert eine vertikale Auflösung von 14 Bit zusammen mit einer Samplerate von 250 MSa/s, 1 GSa/s oder 2 GSa/s. Darüber hinaus können Benutzer die Frequenz im klassischen AFG Mode in Bezug auf Speichertiefe und Samplerate ohne Bedenken ändern. Die Ausgangsspannung reicht von 1 mVpp bis 10 Vpp @ 50 O.

Erweiterte Fähigkeiten definieren den AFG neu

Die AFG31000-Serie zeichnet sich durch einen kapazitiven 9” Touchscreen aus – dem größten verfügbaren Bildschirm in einem AFG, der es den Benutzern ermöglicht, alle entsprechenden Einstellungen und Parameter auf einen Blick innerhalb einer flachen Menüstruktur zu sehen. Ähnlich zu modernen touch-fähigen Smart Devices können die Benutzer zum Auswählen, Durchsuchen, Platzieren sowie Einstellungen ändern einfach wischen und tippen. Die intuitive Benutzeroberfläche spart wichtige Zeit beim Erlernen und der Bedienung des Instruments für höhere Produktivität und Effizienz

Premiere des patentierten InstaView^TM Features

Klassische AFGs setzen eine Abschlussimpedanz von 50 O voraus, wohingegen die meisten devices under test (DUTs) keine Impedanz von 50 O aufweisen. Die damit einhergehende Fehlanpassung führt zu Abweichungen zwischen dem am AFG parametrierten Signal und dem am DUT anliegenden Signal. Das neue patentierte InstaViewTM Feature der AFG31000 Serie geht dieses Problem an, indem es die Signalform am DUT ohne zusätzliche Verkabelung oder Messinstrumente überwacht und auch anzeigt. Die angezeigte Signalform reagiert sofort auf Änderungen in der Frequenz, Amplitude, Kurvenform sowie der Impedanz des DUTs und trägt damit sowohl zur Zeitersparnis, als auch zur Signalvalidität bei.

Programmierbare Kurvenform-Sequenzen

Zusätzlich zu den klassischen Betriebsmodi bietet die AFG31000-Serie einen Advanced oder Waveform Sequencer Mode an. Im Advanced Mode kann der bis zu 128 MSample große Kurvenformspeicher in bis zu 256 Einträge segmentiert werden. Die Benutzer können somit lange Kurvenformen oder mehrere Kurvenformen in einer Sequenz ablegen und definieren, wie sie ausgegeben werden. Im Vergleich zu Arbitrary Waveform Generators (AWG) reduziert die AFG31000- Serie die Anschaffungskosten um 90% und bietet Anwendern, die lange nicht-repetitive oder mehrere Kurvenformen mit komplexem Timing benötigen, eine kostengünstige Alternative.

Neuer ArbBuilder erbringt Zeitersparnis

Mit den Vorteilen des großen kapazitiven Touchscreens ermöglicht das neue ArbBuilder Tool der AFG31000-Serie dem Benutzern, arbiträre Kurvenformen direkt auf dem Instrument zu erstellen und zu bearbeiten – ganz ohne die Notwendigkeit, Kurvenformen auf dem PC zu erstellen und dann erst auf das Instrument zu übertragen. Der ArbBuilder verbessert die Testeffizienz insbesondere dann, wenn arbiträre Kurvenformen regelmäßig geändert werden müssen. Benutzer, die aufgezeichnete Kurvenformen von einem Oszilloskop wiedergeben möchten, können Kurvenformen im CSV-Format speichern und mithilfe des ArbBuilder direkt in den AFG31000 laden.

Benutzer der aktuellen Generation, denen die Grenzen von klassischen AFGs durchaus bewusst sind, empfinden die neuen Sequencing und ArbBuilder Features der AFG31000 Serie mit Blick auf Produktivität und Effizienz als eine deutliche Verbesserung. “Die erweiterten Funktionen auf diesem AFG könnten meine typischen Setup- und Testzyklen um die Hälfte verkürzen,” sagte John Moore, Engineering Manager, TZ Medical.

Die AFG31000-Serie ist in 1- oder 2-kanaligen Konfigurationen erhältlich und liefert eine vertikale Auflösung von 14 Bit zusammen mit einer Samplerate von 250 MSa/s, 1 GSa/s oder 2 GSa/s. Darüber hinaus können Benutzer die Frequenz im klassischen AFG Mode in Bezug auf Speichertiefe und Samplerate ohne Bedenken ändern. Die Ausgangsspannung reicht von 1 mVpp bis 10 Vpp @ 50 O.

Erweiterte Fähigkeiten definieren den AFG neu

Die AFG31000-Serie zeichnet sich durch einen kapazitiven 9” Touchscreen aus – dem größten verfügbaren Bildschirm in einem AFG, der es den Benutzern ermöglicht, alle entsprechenden Einstellungen und Parameter auf einen Blick innerhalb einer flachen Menüstruktur zu sehen. Ähnlich zu modernen touch-fähigen Smart Devices können die Benutzer zum Auswählen, Durchsuchen, Platzieren sowie Einstellungen ändern einfach wischen und tippen. Die intuitive Benutzeroberfläche spart wichtige Zeit beim Erlernen und der Bedienung des Instruments für höhere Produktivität und Effizienz

Premiere des patentierten InstaView^TM Features

Klassische AFGs setzen eine Abschlussimpedanz von 50 O voraus, wohingegen die meisten devices under test (DUTs) keine Impedanz von 50 O aufweisen. Die damit einhergehende Fehlanpassung führt zu Abweichungen zwischen dem am AFG parametrierten Signal und dem am DUT anliegenden Signal. Das neue patentierte InstaViewTM Feature der AFG31000 Serie geht dieses Problem an, indem es die Signalform am DUT ohne zusätzliche Verkabelung oder Messinstrumente überwacht und auch anzeigt. Die angezeigte Signalform reagiert sofort auf Änderungen in der Frequenz, Amplitude, Kurvenform sowie der Impedanz des DUTs und trägt damit sowohl zur Zeitersparnis, als auch zur Signalvalidität bei.

Programmierbare Kurvenform-Sequenzen

Zusätzlich zu den klassischen Betriebsmodi bietet die AFG31000-Serie einen Advanced oder Waveform Sequencer Mode an. Im Advanced Mode kann der bis zu 128 MSample große Kurvenformspeicher in bis zu 256 Einträge segmentiert werden. Die Benutzer können somit lange Kurvenformen oder mehrere Kurvenformen in einer Sequenz ablegen und definieren, wie sie ausgegeben werden. Im Vergleich zu Arbitrary Waveform Generators (AWG) reduziert die AFG31000- Serie die Anschaffungskosten um 90% und bietet Anwendern, die lange nicht-repetitive oder mehrere Kurvenformen mit komplexem Timing benötigen, eine kostengünstige Alternative.

Neuer ArbBuilder erbringt Zeitersparnis

Mit den Vorteilen des großen kapazitiven Touchscreens ermöglicht das neue ArbBuilder Tool der AFG31000-Serie dem Benutzern, arbiträre Kurvenformen direkt auf dem Instrument zu erstellen und zu bearbeiten – ganz ohne die Notwendigkeit, Kurvenformen auf dem PC zu erstellen und dann erst auf das Instrument zu übertragen. Der ArbBuilder verbessert die Testeffizienz insbesondere dann, wenn arbiträre Kurvenformen regelmäßig geändert werden müssen. Benutzer, die aufgezeichnete Kurvenformen von einem Oszilloskop wiedergeben möchten, können Kurvenformen im CSV-Format speichern und mithilfe des ArbBuilder direkt in den AFG31000 laden.

Benutzer der aktuellen Generation, denen die Grenzen von klassischen AFGs durchaus bewusst sind, empfinden die neuen Sequencing und ArbBuilder Features der AFG31000 Serie mit Blick auf Produktivität und Effizienz als eine deutliche Verbesserung. “Die erweiterten Funktionen auf diesem AFG könnten meine typischen Setup- und Testzyklen um die Hälfte verkürzen,” sagte John Moore, Engineering Manager, TZ Medical.

Die AFG31000-Serie ist in 1- oder 2-kanaligen Konfigurationen erhältlich und liefert eine vertikale Auflösung von 14 Bit zusammen mit einer Samplerate von 250 MSa/s, 1 GSa/s oder 2 GSa/s. Darüber hinaus können Benutzer die Frequenz im klassischen AFG Mode in Bezug auf Speichertiefe und Samplerate ohne Bedenken ändern. Die Ausgangsspannung reicht von 1 mVpp bis 10 Vpp @ 50 O.

Erweiterte Fähigkeiten definieren den AFG neu

Die AFG31000-Serie zeichnet sich durch einen kapazitiven 9” Touchscreen aus – dem größten verfügbaren Bildschirm in einem AFG, der es den Benutzern ermöglicht, alle entsprechenden Einstellungen und Parameter auf einen Blick innerhalb einer flachen Menüstruktur zu sehen. Ähnlich zu modernen touch-fähigen Smart Devices können die Benutzer zum Auswählen, Durchsuchen, Platzieren sowie Einstellungen ändern einfach wischen und tippen. Die intuitive Benutzeroberfläche spart wichtige Zeit beim Erlernen und der Bedienung des Instruments für höhere Produktivität und Effizienz

Premiere des patentierten InstaView^TM Features

Klassische AFGs setzen eine Abschlussimpedanz von 50 O voraus, wohingegen die meisten devices under test (DUTs) keine Impedanz von 50 O aufweisen. Die damit einhergehende Fehlanpassung führt zu Abweichungen zwischen dem am AFG parametrierten Signal und dem am DUT anliegenden Signal. Das neue patentierte InstaViewTM Feature der AFG31000 Serie geht dieses Problem an, indem es die Signalform am DUT ohne zusätzliche Verkabelung oder Messinstrumente überwacht und auch anzeigt. Die angezeigte Signalform reagiert sofort auf Änderungen in der Frequenz, Amplitude, Kurvenform sowie der Impedanz des DUTs und trägt damit sowohl zur Zeitersparnis, als auch zur Signalvalidität bei.

Programmierbare Kurvenform-Sequenzen

Zusätzlich zu den klassischen Betriebsmodi bietet die AFG31000-Serie einen Advanced oder Waveform Sequencer Mode an. Im Advanced Mode kann der bis zu 128 MSample große Kurvenformspeicher in bis zu 256 Einträge segmentiert werden. Die Benutzer können somit lange Kurvenformen oder mehrere Kurvenformen in einer Sequenz ablegen und definieren, wie sie ausgegeben werden. Im Vergleich zu Arbitrary Waveform Generators (AWG) reduziert die AFG31000- Serie die Anschaffungskosten um 90% und bietet Anwendern, die lange nicht-repetitive oder mehrere Kurvenformen mit komplexem Timing benötigen, eine kostengünstige Alternative.

Neuer ArbBuilder erbringt Zeitersparnis

Mit den Vorteilen des großen kapazitiven Touchscreens ermöglicht das neue ArbBuilder Tool der AFG31000-Serie dem Benutzern, arbiträre Kurvenformen direkt auf dem Instrument zu erstellen und zu bearbeiten – ganz ohne die Notwendigkeit, Kurvenformen auf dem PC zu erstellen und dann erst auf das Instrument zu übertragen. Der ArbBuilder verbessert die Testeffizienz insbesondere dann, wenn arbiträre Kurvenformen regelmäßig geändert werden müssen. Benutzer, die aufgezeichnete Kurvenformen von einem Oszilloskop wiedergeben möchten, können Kurvenformen im CSV-Format speichern und mithilfe des ArbBuilder direkt in den AFG31000 laden.

Benutzer der aktuellen Generation, denen die Grenzen von klassischen AFGs durchaus bewusst sind, empfinden die neuen Sequencing und ArbBuilder Features der AFG31000 Serie mit Blick auf Produktivität und Effizienz als eine deutliche Verbesserung. “Die erweiterten Funktionen auf diesem AFG könnten meine typischen Setup- und Testzyklen um die Hälfte verkürzen,” sagte John Moore, Engineering Manager, TZ Medical.

Die AFG31000-Serie ist in 1- oder 2-kanaligen Konfigurationen erhältlich und liefert eine vertikale Auflösung von 14 Bit zusammen mit einer Samplerate von 250 MSa/s, 1 GSa/s oder 2 GSa/s. Darüber hinaus können Benutzer die Frequenz im klassischen AFG Mode in Bezug auf Speichertiefe und Samplerate ohne Bedenken ändern. Die Ausgangsspannung reicht von 1 mVpp bis 10 Vpp @ 50 O.

Erweiterte Fähigkeiten definieren den AFG neu

Die AFG31000-Serie zeichnet sich durch einen kapazitiven 9” Touchscreen aus – dem größten verfügbaren Bildschirm in einem AFG, der es den Benutzern ermöglicht, alle entsprechenden Einstellungen und Parameter auf einen Blick innerhalb einer flachen Menüstruktur zu sehen. Ähnlich zu modernen touch-fähigen Smart Devices können die Benutzer zum Auswählen, Durchsuchen, Platzieren sowie Einstellungen ändern einfach wischen und tippen. Die intuitive Benutzeroberfläche spart wichtige Zeit beim Erlernen und der Bedienung des Instruments für höhere Produktivität und Effizienz

Premiere des patentierten InstaView^TM Features

Klassische AFGs setzen eine Abschlussimpedanz von 50 O voraus, wohingegen die meisten devices under test (DUTs) keine Impedanz von 50 O aufweisen. Die damit einhergehende Fehlanpassung führt zu Abweichungen zwischen dem am AFG parametrierten Signal und dem am DUT anliegenden Signal. Das neue patentierte InstaViewTM Feature der AFG31000 Serie geht dieses Problem an, indem es die Signalform am DUT ohne zusätzliche Verkabelung oder Messinstrumente überwacht und auch anzeigt. Die angezeigte Signalform reagiert sofort auf Änderungen in der Frequenz, Amplitude, Kurvenform sowie der Impedanz des DUTs und trägt damit sowohl zur Zeitersparnis, als auch zur Signalvalidität bei.

Programmierbare Kurvenform-Sequenzen

Zusätzlich zu den klassischen Betriebsmodi bietet die AFG31000-Serie einen Advanced oder Waveform Sequencer Mode an. Im Advanced Mode kann der bis zu 128 MSample große Kurvenformspeicher in bis zu 256 Einträge segmentiert werden. Die Benutzer können somit lange Kurvenformen oder mehrere Kurvenformen in einer Sequenz ablegen und definieren, wie sie ausgegeben werden. Im Vergleich zu Arbitrary Waveform Generators (AWG) reduziert die AFG31000- Serie die Anschaffungskosten um 90% und bietet Anwendern, die lange nicht-repetitive oder mehrere Kurvenformen mit komplexem Timing benötigen, eine kostengünstige Alternative.

Neuer ArbBuilder erbringt Zeitersparnis

Mit den Vorteilen des großen kapazitiven Touchscreens ermöglicht das neue ArbBuilder Tool der AFG31000-Serie dem Benutzern, arbiträre Kurvenformen direkt auf dem Instrument zu erstellen und zu bearbeiten – ganz ohne die Notwendigkeit, Kurvenformen auf dem PC zu erstellen und dann erst auf das Instrument zu übertragen. Der ArbBuilder verbessert die Testeffizienz insbesondere dann, wenn arbiträre Kurvenformen regelmäßig geändert werden müssen. Benutzer, die aufgezeichnete Kurvenformen von einem Oszilloskop wiedergeben möchten, können Kurvenformen im CSV-Format speichern und mithilfe des ArbBuilder direkt in den AFG31000 laden.

Benutzer der aktuellen Generation, denen die Grenzen von klassischen AFGs durchaus bewusst sind, empfinden die neuen Sequencing und ArbBuilder Features der AFG31000 Serie mit Blick auf Produktivität und Effizienz als eine deutliche Verbesserung. “Die erweiterten Funktionen auf diesem AFG könnten meine typischen Setup- und Testzyklen um die Hälfte verkürzen,” sagte John Moore, Engineering Manager, TZ Medical.

Die AFG31000-Serie ist in 1- oder 2-kanaligen Konfigurationen erhältlich und liefert eine vertikale Auflösung von 14 Bit zusammen mit einer Samplerate von 250 MSa/s, 1 GSa/s oder 2 GSa/s. Darüber hinaus können Benutzer die Frequenz im klassischen AFG Mode in Bezug auf Speichertiefe und Samplerate ohne Bedenken ändern. Die Ausgangsspannung reicht von 1 mVpp bis 10 Vpp @ 50 O.

Die Tektronix Arbiträrsignalgenerator-Serie AWG70000B zeichnet sich durch neue Merkmale aus, die den Test von komplexen elektronischen Kriegsführungs- und drahtlosen Kommunikationssystemen umfassend unterstützen. Dabei kommt es besonders auf die Fähigkeit an, Signalfolgen innerhalb der Testszenarien dynamisch zu verändern.

In komplexen Testszenarien brauchen Ingenieure und Forscher eine hohe Flexibilität, um rasch reale Signale und Zyklen während sich schnell verändernder Signaltests genau nachzubilden. Um diese Anforderungen zu erfüllen, stellt Tektronix die neue Streaming Waveform ID Funktionalität für seine Familie der Hochleistungs-Arbiträrsignalgeneratoren vor und verdoppelt den verfügbaren Signalspeicher auf 32 GSamples. Die neuen Fähigkeiten des AWG70000B bieten entscheidende Vorteile bei der Nachbildung des Chaos der realen Welt im Zuge von Simulationsübungen und der Evaluierung von modulierten Signalformaten.

Die Streaming Waveform ID Funktion bietet den Anwendern einen Direktzugriff auf insgesamt 16.383 Ablaufschritte über eine direkte Ethernet-Schnittstelle. Mit diesem erweiterten Zugriff können Anwender Szenarien schnell ändern und somit reale Simulationen in kürzerer Zeit sehr viel genauer nachbilden. In der Simulation der elektronischen Kriegsführung ermöglichen dynamische Signalszenarios und größere Signalspeicher den Ingenieuren die Erzeugung komplexerer und längerer Sequenzen von kontinuierlichen Radarpulsen, um elektronische Gegenmaßnahmen effektiver vorzutäuschen.

Für die Forschung im Bereich der drahtlosen Kommunikation können Ingenieure jetzt die Modulationsarten spontan ändern, um beim Doppler-Radar Beeinträchtigungen durch Gebäude oder andere Hindernisse zu simulieren, und so die Stabilität von ODFM-Signalen (Orthogonal Frequency-Division Multiplexing) in realen Anwendungen zu verbessern.

Die neue AWG70000B Serie unterstützt auch das Microsoft Windows 10 Betriebssystem, um die IT-Sicherheitsanforderungen für den Einsatz der Geräte in staatlichen Einrichtungen und IT- Abteilungen von Unternehmen zu erfüllen.

Die AWG70000B Serie zeichnet sich weiterhin durch eine branchenführende Signaltreue, innovative Leistung mit bis zu 50 GSamples/s, Vertikalauflösung von 10 Bit und einen störungsfreien Dynamikbereich (SFDR) von bis zu -80 dBc aus. Dies ermöglicht eine Erzeugung von hochgenauen Hochfrequenzsignalen und gibt den Anwendern ein hohes Maß an Sicherheit für ihr Messstimulus-System.

Der Signalgenerator arbeitet mit der fortschrittlichen PC-basierten Software SourceXpress, welche die Testsignalentwicklung vereinfacht und beschleunigt. Mit SourceXpress können die Anwender ihre Signale überall erstellen und mehrere AWGs steuern. SourceXpress unterstützt eine wachsende Bibliothek von Plug-ins, die anwendungsoptimierte Signal-Entwicklungsfähigkeiten für Hochfrequenz-, Radar-, serielle High-Speed-, optische und andere Anwendungen zur Verfügung stellen.

Die Tektronix Arbiträrsignalgenerator-Serie AWG70000B zeichnet sich durch neue Merkmale aus, die den Test von komplexen elektronischen Kriegsführungs- und drahtlosen Kommunikationssystemen umfassend unterstützen. Dabei kommt es besonders auf die Fähigkeit an, Signalfolgen innerhalb der Testszenarien dynamisch zu verändern.

In komplexen Testszenarien brauchen Ingenieure und Forscher eine hohe Flexibilität, um rasch reale Signale und Zyklen während sich schnell verändernder Signaltests genau nachzubilden. Um diese Anforderungen zu erfüllen, stellt Tektronix die neue Streaming Waveform ID Funktionalität für seine Familie der Hochleistungs-Arbiträrsignalgeneratoren vor und verdoppelt den verfügbaren Signalspeicher auf 32 GSamples. Die neuen Fähigkeiten des AWG70000B bieten entscheidende Vorteile bei der Nachbildung des Chaos der realen Welt im Zuge von Simulationsübungen und der Evaluierung von modulierten Signalformaten.

Die Streaming Waveform ID Funktion bietet den Anwendern einen Direktzugriff auf insgesamt 16.383 Ablaufschritte über eine direkte Ethernet-Schnittstelle. Mit diesem erweiterten Zugriff können Anwender Szenarien schnell ändern und somit reale Simulationen in kürzerer Zeit sehr viel genauer nachbilden. In der Simulation der elektronischen Kriegsführung ermöglichen dynamische Signalszenarios und größere Signalspeicher den Ingenieuren die Erzeugung komplexerer und längerer Sequenzen von kontinuierlichen Radarpulsen, um elektronische Gegenmaßnahmen effektiver vorzutäuschen.

Für die Forschung im Bereich der drahtlosen Kommunikation können Ingenieure jetzt die Modulationsarten spontan ändern, um beim Doppler-Radar Beeinträchtigungen durch Gebäude oder andere Hindernisse zu simulieren, und so die Stabilität von ODFM-Signalen (Orthogonal Frequency-Division Multiplexing) in realen Anwendungen zu verbessern.

Die neue AWG70000B Serie unterstützt auch das Microsoft Windows 10 Betriebssystem, um die IT-Sicherheitsanforderungen für den Einsatz der Geräte in staatlichen Einrichtungen und IT- Abteilungen von Unternehmen zu erfüllen.

Die AWG70000B Serie zeichnet sich weiterhin durch eine branchenführende Signaltreue, innovative Leistung mit bis zu 50 GSamples/s, Vertikalauflösung von 10 Bit und einen störungsfreien Dynamikbereich (SFDR) von bis zu -80 dBc aus. Dies ermöglicht eine Erzeugung von hochgenauen Hochfrequenzsignalen und gibt den Anwendern ein hohes Maß an Sicherheit für ihr Messstimulus-System.

Der Signalgenerator arbeitet mit der fortschrittlichen PC-basierten Software SourceXpress, welche die Testsignalentwicklung vereinfacht und beschleunigt. Mit SourceXpress können die Anwender ihre Signale überall erstellen und mehrere AWGs steuern. SourceXpress unterstützt eine wachsende Bibliothek von Plug-ins, die anwendungsoptimierte Signal-Entwicklungsfähigkeiten für Hochfrequenz-, Radar-, serielle High-Speed-, optische und andere Anwendungen zur Verfügung stellen.

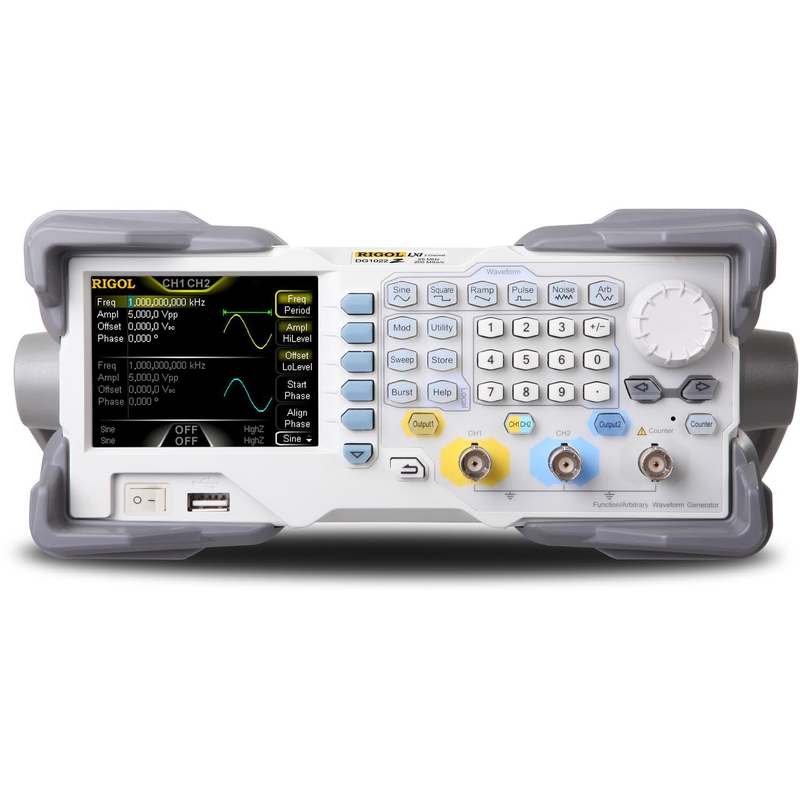

Die DG1000Z-Serie ist ein vielseitiger zweikanaliger Signalgenerator für Labor, Entwicklung und Ausbildung. Sie kombiniert Funktionsgenerator, Arbiträrsignalerzeugung, Pulsgenerator, Harmoniegenerator, Modulator und Frequenzmesser in einem kompakten Gerät. Mit hoher Signaltreue, moderner SiFi-Technologie und großer Wellenformbibliothek eignet sich die Serie ideal für unterschiedlichste elektronische Testumgebungen.

Grundfunktionen

• Maximale Ausgangsfrequenz bis 60 MHz
• Abtastrate 200 MSa/s
• 14-Bit vertikale Auflösung
• Zwei unabhängige Kanäle
• Arbiträre Wellenformlänge bis 8 Mpts (16 Mpts optional)

Die DG1000Z-Serie nutzt RIGOLs SiFi-Technologie, die jede Wellenform Punkt für Punkt erzeugt und für sehr geringe Verzerrungen sowie reduzierten Jitter sorgt. Mit einer Genauigkeit von bis zu 200 ps RMS eignet sich das Gerät für anspruchsvolle Anwendungen in Forschung, Ausbildung und Kommunikationstechnik. Über 160 integrierte Arbiträrwellenformen bieten eine breite Auswahl an Signalformen, die direkt über das Frontpanel aufgerufen werden können. Die Serie unterstützt lineare, logarithmische und schrittweise Sweep-Signale inklusive einstellbarer Markierungsfrequenzen, was sie zu einem leistungsfähigen Werkzeug für frequenzabhängige Messaufgaben macht. Der Burst-Modus ermöglicht Pulsserien in unterschiedlichen Betriebsarten wie N-Zyklus-, Gate- oder Endlosmodus. Zusätzlich stehen umfangreiche analoge und digitale Modulationsarten wie AM, FM, PM, ASK, FSK, PSK und PWM zur Verfügung. Die Harmonie-Funktion erzeugt definierte harmonische Komponenten, die beispielsweise für die Charakterisierung von Filtern oder Verstärkern eingesetzt werden. Wellenformüberlagerung und Kanalanpassung erlauben flexible Mehrsignaltests, bei denen beide Kanäle synchron oder mit kopierten Parametern betrieben werden können. Ein integrierter 7-stelliger Frequenzmesser misst externe Signale einschließlich Tastgrad, Periode sowie positiver und negativer Pulsbreiten.

Besonderheiten und Features

• SiFi-Technologie für verzerrungsfreie Wellenformen und niedrigen Jitter
• Über 160 integrierte Arbiträrsignalformen
• Umfangreiche Sweep- und Burst-Funktionen
• Analoge und digitale Modulationsarten für vielfältige Testanforderungen
• Harmonie-Generator für Filter- und Verstärkeranalysen
• Wellenformüberlagerung und synchronisierte Kanalanpassung
• Integrierter 7-stelliger Frequenzmesser

Schnittstellen und Kommunikationsmöglichkeiten

• Kompatibel mit internen und externen Modulationsquellen
• Einbindung in automatisierte Testumgebungen
• Unterstützt gängige Steuer- und Analysefunktionen

Optionales Zubehör wie Adapter, Softwarepakete, Messkabel und Speichererweiterungen erweitert die DG1000Z-Serie zu einer flexiblen Plattform für vielfältige Anwendungen in Labor, Entwicklung und Lehre.

Die DG1000Z-Serie ist ein vielseitiger zweikanaliger Signalgenerator für Labor, Entwicklung und Ausbildung. Sie kombiniert Funktionsgenerator, Arbiträrsignalerzeugung, Pulsgenerator, Harmoniegenerator, Modulator und Frequenzmesser in einem kompakten Gerät. Mit hoher Signaltreue, moderner SiFi-Technologie und großer Wellenformbibliothek eignet sich die Serie ideal für unterschiedlichste elektronische Testumgebungen.

Grundfunktionen

• Maximale Ausgangsfrequenz bis 60 MHz
• Abtastrate 200 MSa/s
• 14-Bit vertikale Auflösung
• Zwei unabhängige Kanäle
• Arbiträre Wellenformlänge bis 8 Mpts (16 Mpts optional)

Die DG1000Z-Serie nutzt RIGOLs SiFi-Technologie, die jede Wellenform Punkt für Punkt erzeugt und für sehr geringe Verzerrungen sowie reduzierten Jitter sorgt. Mit einer Genauigkeit von bis zu 200 ps RMS eignet sich das Gerät für anspruchsvolle Anwendungen in Forschung, Ausbildung und Kommunikationstechnik. Über 160 integrierte Arbiträrwellenformen bieten eine breite Auswahl an Signalformen, die direkt über das Frontpanel aufgerufen werden können. Die Serie unterstützt lineare, logarithmische und schrittweise Sweep-Signale inklusive einstellbarer Markierungsfrequenzen, was sie zu einem leistungsfähigen Werkzeug für frequenzabhängige Messaufgaben macht. Der Burst-Modus ermöglicht Pulsserien in unterschiedlichen Betriebsarten wie N-Zyklus-, Gate- oder Endlosmodus. Zusätzlich stehen umfangreiche analoge und digitale Modulationsarten wie AM, FM, PM, ASK, FSK, PSK und PWM zur Verfügung. Die Harmonie-Funktion erzeugt definierte harmonische Komponenten, die beispielsweise für die Charakterisierung von Filtern oder Verstärkern eingesetzt werden. Wellenformüberlagerung und Kanalanpassung erlauben flexible Mehrsignaltests, bei denen beide Kanäle synchron oder mit kopierten Parametern betrieben werden können. Ein integrierter 7-stelliger Frequenzmesser misst externe Signale einschließlich Tastgrad, Periode sowie positiver und negativer Pulsbreiten.

Besonderheiten und Features

• SiFi-Technologie für verzerrungsfreie Wellenformen und niedrigen Jitter
• Über 160 integrierte Arbiträrsignalformen
• Umfangreiche Sweep- und Burst-Funktionen
• Analoge und digitale Modulationsarten für vielfältige Testanforderungen
• Harmonie-Generator für Filter- und Verstärkeranalysen
• Wellenformüberlagerung und synchronisierte Kanalanpassung
• Integrierter 7-stelliger Frequenzmesser

Schnittstellen und Kommunikationsmöglichkeiten

• Kompatibel mit internen und externen Modulationsquellen
• Einbindung in automatisierte Testumgebungen
• Unterstützt gängige Steuer- und Analysefunktionen

Optionales Zubehör wie Adapter, Softwarepakete, Messkabel und Speichererweiterungen erweitert die DG1000Z-Serie zu einer flexiblen Plattform für vielfältige Anwendungen in Labor, Entwicklung und Lehre.

Die DG1000Z-Serie ist ein vielseitiger zweikanaliger Signalgenerator für Labor, Entwicklung und Ausbildung. Sie kombiniert Funktionsgenerator, Arbiträrsignalerzeugung, Pulsgenerator, Harmoniegenerator, Modulator und Frequenzmesser in einem kompakten Gerät. Mit hoher Signaltreue, moderner SiFi-Technologie und großer Wellenformbibliothek eignet sich die Serie ideal für unterschiedlichste elektronische Testumgebungen.

Grundfunktionen

• Maximale Ausgangsfrequenz bis 60 MHz
• Abtastrate 200 MSa/s
• 14-Bit vertikale Auflösung
• Zwei unabhängige Kanäle
• Arbiträre Wellenformlänge bis 8 Mpts (16 Mpts optional)

Die DG1000Z-Serie nutzt RIGOLs SiFi-Technologie, die jede Wellenform Punkt für Punkt erzeugt und für sehr geringe Verzerrungen sowie reduzierten Jitter sorgt. Mit einer Genauigkeit von bis zu 200 ps RMS eignet sich das Gerät für anspruchsvolle Anwendungen in Forschung, Ausbildung und Kommunikationstechnik. Über 160 integrierte Arbiträrwellenformen bieten eine breite Auswahl an Signalformen, die direkt über das Frontpanel aufgerufen werden können. Die Serie unterstützt lineare, logarithmische und schrittweise Sweep-Signale inklusive einstellbarer Markierungsfrequenzen, was sie zu einem leistungsfähigen Werkzeug für frequenzabhängige Messaufgaben macht. Der Burst-Modus ermöglicht Pulsserien in unterschiedlichen Betriebsarten wie N-Zyklus-, Gate- oder Endlosmodus. Zusätzlich stehen umfangreiche analoge und digitale Modulationsarten wie AM, FM, PM, ASK, FSK, PSK und PWM zur Verfügung. Die Harmonie-Funktion erzeugt definierte harmonische Komponenten, die beispielsweise für die Charakterisierung von Filtern oder Verstärkern eingesetzt werden. Wellenformüberlagerung und Kanalanpassung erlauben flexible Mehrsignaltests, bei denen beide Kanäle synchron oder mit kopierten Parametern betrieben werden können. Ein integrierter 7-stelliger Frequenzmesser misst externe Signale einschließlich Tastgrad, Periode sowie positiver und negativer Pulsbreiten.

Besonderheiten und Features

• SiFi-Technologie für verzerrungsfreie Wellenformen und niedrigen Jitter
• Über 160 integrierte Arbiträrsignalformen
• Umfangreiche Sweep- und Burst-Funktionen
• Analoge und digitale Modulationsarten für vielfältige Testanforderungen
• Harmonie-Generator für Filter- und Verstärkeranalysen
• Wellenformüberlagerung und synchronisierte Kanalanpassung
• Integrierter 7-stelliger Frequenzmesser

Schnittstellen und Kommunikationsmöglichkeiten

• Kompatibel mit internen und externen Modulationsquellen
• Einbindung in automatisierte Testumgebungen
• Unterstützt gängige Steuer- und Analysefunktionen

Optionales Zubehör wie Adapter, Softwarepakete, Messkabel und Speichererweiterungen erweitert die DG1000Z-Serie zu einer flexiblen Plattform für vielfältige Anwendungen in Labor, Entwicklung und Lehre.

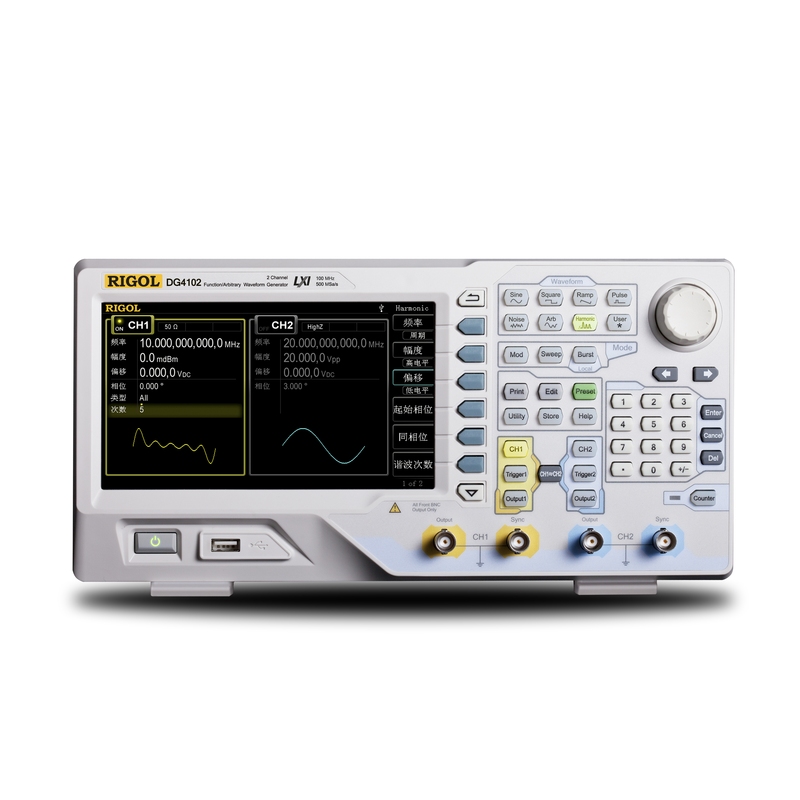

Die DG4000-Serie ist ein leistungsstarker zweikanaliger Signalgenerator für Labor, Entwicklung, Ausbildung und Produktion. Sie kombiniert Funktionsgenerator, Arbiträrsignalgenerator, Pulsgenerator, Harmoniegenerator, Modulator und Frequenzmesser in einem Gerät. Mit intuitiver Bedienoberfläche und hoher Signalgüte eignet sich die Serie ideal für vielseitige Test- und Analyseaufgaben.

Grundfunktionen

• Maximale Ausgangsfrequenz bis 200 MHz
• Abtastrate 500 MSa/s
• 14-Bit vertikale Auflösung
• Zwei Kanäle mit identischer Leistung
• Arbiträre Wellenformlänge 16 Kpts

Die DG4000-Serie bietet eine umfangreiche Plattform für Signalerzeugung und unterstützt eine große Auswahl an analogen und digitalen Modulationsarten. Beide Kanäle sind vollständig identisch ausgestattet und ermöglichen präzise Phasen-, Amplituden- und Frequenzkopplungen. Die klare Anzeige auf einem großen Display erleichtert das gleichzeitige Überwachen aller relevanten Parameter und des aktuellen Ausgangszustands. Über 150 integrierte Arbiträrwellenformen aus verschiedenen Kategorien wie Mathematik, Standardfunktionen, Bioelektrik oder Fensterfunktionen unterstützen Lehrzwecke und Schaltungsentwicklungen. Die Modulationsmöglichkeiten umfassen AM, FM, PM, ASK, FSK, PSK, PWM, OSK sowie erweiterte Varianten wie BPSK, QPSK, 3FSK oder 4FSK. Für Frequenzanalysen stehen lineare, logarithmische und schrittweise Sweep-Signale zur Verfügung. Rauschfunktionen mit bis zu 120 MHz Bandbreite ermöglichen realistische Störsignale, ergänzt durch Rauschüberlagerung zur Simulation rauer Betriebsbedingungen. Der Burst-Modus liefert N-Zyklen-, Gate- und Unendlich-Modi und eignet sich für komplexe Impulsfolgen. Für Harmonie- und Filtertests bietet die Serie die Erzeugung harmonischer Signale bis zur 16. Ordnung. Der integrierte Frequenzmesser misst externe Signale bis 7 Stellen und unterstützt Parameter wie Periode, Tastgrad sowie positive und negative Pulsbreiten.

Besonderheiten und Features

• Zwei gleichwertige Kanäle mit vollständiger Kopplung
• Über 150 integrierte Arbiträrwellenformen
• Großes Display für klare Parameter- und Wellenformdarstellung
• Umfangreiche Modulationsarten inkl. digitaler Formate
• Rauschgenerierung und Rauschüberlagerung bis 120 MHz
• Sweep-Signale in linearer, logarithmischer und Schrittform
• Burst-Modus mit mehreren Betriebsarten
• Harmonieausgabe bis zur 16. Ordnung
• 7-stelliger Frequenzmesser mit erweiterten Messparametern

Schnittstellen und Kommunikationsmöglichkeiten

• Steuerung über externe Software und Automationsumgebungen
• Unterstützung interner und externer Modulationsquellen
• Kanalübertragung und Kopplungsfunktionen für Multi-Signaltests

Optionales Zubehör wie Adapter, Kabel, Softwareerweiterungen und Modulationspakete ermöglicht eine flexible Erweiterung der DG4000-Serie für Labor-, Ausbildungs- und industrielle Testumgebungen.

Die DG4000-Serie ist ein leistungsstarker zweikanaliger Signalgenerator für Labor, Entwicklung, Ausbildung und Produktion. Sie kombiniert Funktionsgenerator, Arbiträrsignalgenerator, Pulsgenerator, Harmoniegenerator, Modulator und Frequenzmesser in einem Gerät. Mit intuitiver Bedienoberfläche und hoher Signalgüte eignet sich die Serie ideal für vielseitige Test- und Analyseaufgaben.

Grundfunktionen

• Maximale Ausgangsfrequenz bis 200 MHz
• Abtastrate 500 MSa/s
• 14-Bit vertikale Auflösung
• Zwei Kanäle mit identischer Leistung
• Arbiträre Wellenformlänge 16 Kpts

Die DG4000-Serie bietet eine umfangreiche Plattform für Signalerzeugung und unterstützt eine große Auswahl an analogen und digitalen Modulationsarten. Beide Kanäle sind vollständig identisch ausgestattet und ermöglichen präzise Phasen-, Amplituden- und Frequenzkopplungen. Die klare Anzeige auf einem großen Display erleichtert das gleichzeitige Überwachen aller relevanten Parameter und des aktuellen Ausgangszustands. Über 150 integrierte Arbiträrwellenformen aus verschiedenen Kategorien wie Mathematik, Standardfunktionen, Bioelektrik oder Fensterfunktionen unterstützen Lehrzwecke und Schaltungsentwicklungen. Die Modulationsmöglichkeiten umfassen AM, FM, PM, ASK, FSK, PSK, PWM, OSK sowie erweiterte Varianten wie BPSK, QPSK, 3FSK oder 4FSK. Für Frequenzanalysen stehen lineare, logarithmische und schrittweise Sweep-Signale zur Verfügung. Rauschfunktionen mit bis zu 120 MHz Bandbreite ermöglichen realistische Störsignale, ergänzt durch Rauschüberlagerung zur Simulation rauer Betriebsbedingungen. Der Burst-Modus liefert N-Zyklen-, Gate- und Unendlich-Modi und eignet sich für komplexe Impulsfolgen. Für Harmonie- und Filtertests bietet die Serie die Erzeugung harmonischer Signale bis zur 16. Ordnung. Der integrierte Frequenzmesser misst externe Signale bis 7 Stellen und unterstützt Parameter wie Periode, Tastgrad sowie positive und negative Pulsbreiten.

Besonderheiten und Features

• Zwei gleichwertige Kanäle mit vollständiger Kopplung
• Über 150 integrierte Arbiträrwellenformen
• Großes Display für klare Parameter- und Wellenformdarstellung
• Umfangreiche Modulationsarten inkl. digitaler Formate
• Rauschgenerierung und Rauschüberlagerung bis 120 MHz
• Sweep-Signale in linearer, logarithmischer und Schrittform
• Burst-Modus mit mehreren Betriebsarten
• Harmonieausgabe bis zur 16. Ordnung
• 7-stelliger Frequenzmesser mit erweiterten Messparametern

Schnittstellen und Kommunikationsmöglichkeiten

• Steuerung über externe Software und Automationsumgebungen
• Unterstützung interner und externer Modulationsquellen
• Kanalübertragung und Kopplungsfunktionen für Multi-Signaltests

Optionales Zubehör wie Adapter, Kabel, Softwareerweiterungen und Modulationspakete ermöglicht eine flexible Erweiterung der DG4000-Serie für Labor-, Ausbildungs- und industrielle Testumgebungen.

Die DG4000-Serie ist ein leistungsstarker zweikanaliger Signalgenerator für Labor, Entwicklung, Ausbildung und Produktion. Sie kombiniert Funktionsgenerator, Arbiträrsignalgenerator, Pulsgenerator, Harmoniegenerator, Modulator und Frequenzmesser in einem Gerät. Mit intuitiver Bedienoberfläche und hoher Signalgüte eignet sich die Serie ideal für vielseitige Test- und Analyseaufgaben.

Grundfunktionen

• Maximale Ausgangsfrequenz bis 200 MHz
• Abtastrate 500 MSa/s
• 14-Bit vertikale Auflösung
• Zwei Kanäle mit identischer Leistung
• Arbiträre Wellenformlänge 16 Kpts

Die DG4000-Serie bietet eine umfangreiche Plattform für Signalerzeugung und unterstützt eine große Auswahl an analogen und digitalen Modulationsarten. Beide Kanäle sind vollständig identisch ausgestattet und ermöglichen präzise Phasen-, Amplituden- und Frequenzkopplungen. Die klare Anzeige auf einem großen Display erleichtert das gleichzeitige Überwachen aller relevanten Parameter und des aktuellen Ausgangszustands. Über 150 integrierte Arbiträrwellenformen aus verschiedenen Kategorien wie Mathematik, Standardfunktionen, Bioelektrik oder Fensterfunktionen unterstützen Lehrzwecke und Schaltungsentwicklungen. Die Modulationsmöglichkeiten umfassen AM, FM, PM, ASK, FSK, PSK, PWM, OSK sowie erweiterte Varianten wie BPSK, QPSK, 3FSK oder 4FSK. Für Frequenzanalysen stehen lineare, logarithmische und schrittweise Sweep-Signale zur Verfügung. Rauschfunktionen mit bis zu 120 MHz Bandbreite ermöglichen realistische Störsignale, ergänzt durch Rauschüberlagerung zur Simulation rauer Betriebsbedingungen. Der Burst-Modus liefert N-Zyklen-, Gate- und Unendlich-Modi und eignet sich für komplexe Impulsfolgen. Für Harmonie- und Filtertests bietet die Serie die Erzeugung harmonischer Signale bis zur 16. Ordnung. Der integrierte Frequenzmesser misst externe Signale bis 7 Stellen und unterstützt Parameter wie Periode, Tastgrad sowie positive und negative Pulsbreiten.

Besonderheiten und Features

• Zwei gleichwertige Kanäle mit vollständiger Kopplung
• Über 150 integrierte Arbiträrwellenformen
• Großes Display für klare Parameter- und Wellenformdarstellung
• Umfangreiche Modulationsarten inkl. digitaler Formate
• Rauschgenerierung und Rauschüberlagerung bis 120 MHz
• Sweep-Signale in linearer, logarithmischer und Schrittform
• Burst-Modus mit mehreren Betriebsarten
• Harmonieausgabe bis zur 16. Ordnung
• 7-stelliger Frequenzmesser mit erweiterten Messparametern

Schnittstellen und Kommunikationsmöglichkeiten

• Steuerung über externe Software und Automationsumgebungen
• Unterstützung interner und externer Modulationsquellen
• Kanalübertragung und Kopplungsfunktionen für Multi-Signaltests

Optionales Zubehör wie Adapter, Kabel, Softwareerweiterungen und Modulationspakete ermöglicht eine flexible Erweiterung der DG4000-Serie für Labor-, Ausbildungs- und industrielle Testumgebungen.
