Vorführgerät
Tektronix MDO34, 500 MHz +MSO,AFG,BND | #1
11,6" HD Touchscreen, Samplerate 2,5 GS/s, Speichertiefe 10M Punkte, Grundgerät (Option 3-BW notwendig),
bis zu 1mV/div Empfindlichkeit, Mathematik u. Messungen über die volle Speichertiefe, Schnittstellen: USB, VGA, Ethernet mit integriertem Web-Interface, nachträgliches Bandbreiten-Upgrade möglich, integrierter 1 Kanal 50 MHz Arbiträr- und Funktionssignalgenerator (optional)
Lieferumfang: Netzkabel, Zubehörtasche, pro Kanal: passiver Tastköpfe TPP0250, 10:1, 250 MHz, 3,9 pF, ab 350 MHz Bandbreite TPP0500B, 10:1, 500 MHz, 3,9 pF, ab 1 GHz Bandbreite TPP1000, 10:1, 1 GHz, 3,9 pF
Vorführgerät
Tektronix MDO34, 500 MHz +MSO,AFG,BND | #2
11,6" HD Touchscreen, Samplerate 2,5 GS/s, Speichertiefe 10M Punkte, Grundgerät (Option 3-BW notwendig),
bis zu 1mV/div Empfindlichkeit, Mathematik u. Messungen über die volle Speichertiefe, Schnittstellen: USB, VGA, Ethernet mit integriertem Web-Interface, nachträgliches Bandbreiten-Upgrade möglich, integrierter 1 Kanal 50 MHz Arbiträr- und Funktionssignalgenerator (optional)
Lieferumfang: Netzkabel, Zubehörtasche, pro Kanal: passiver Tastköpfe TPP0250, 10:1, 250 MHz, 3,9 pF, ab 350 MHz Bandbreite TPP0500B, 10:1, 500 MHz, 3,9 pF, ab 1 GHz Bandbreite TPP1000, 10:1, 1 GHz, 3,9 pF
Vorführgerät
Tektronix MSO24, 200 MHz | #1
10,1" WXGA Touchscreen, Samplerate 2,5/1,25 GS/s (2/4 Kanal), Speichertiefe 10M Punkte, Grundgerät (Option 2-BW notwendig),
Schnittstellen: USB, Ethernet mit integriertem Web-Interface/VNC control, nachträgliches Bandbreiten-Upgrade möglich, integrierter 1 Kanal 50 MHz Arbiträr- und Funktionssignalgenerator (optional), Frequenzganganalyse (Bode Plot)
Lieferumfang: Aufsteller, Netzteil, pro Kanal: passiver Tastköpfe TPP0200, 200 MHz, 10:1
Vorführgerät
Tektronix MSO46B, 200 MHz | #1
12 Bit, x86 CPU, Samplerate 6,25 GS/s, Speichertiefe 31,25 M Punkte (optional 62,5 M), Visual Trigger, Grundgerät (Option 4-BW notwendig),
Spectrum View, max. Span/Erfassungsbandbreite 18,6 Hz - 312,5 MHz, Zeitkorrelierte Darstellung von analogen- und HF-Signalen (Option SV-BAS gehört zum Standardlieferumfang, optional bis 500 MHz erweiterbar)
Lieferumfang: Netzkabel, Zubehörtasche, pro Kanal: passiver Tastköpfe TPP0250, 10:1, 250 MHz, 3,9pF, ab 350MHz TPP0500B, 10:1, 500 MHz, 3,9 pF, ab 1 GHz Bandbreite TPP1000, 10:1, 1 GHz, 3,9 pF
Vorführgerät
Tektronix MSO58B, 350 MHz | #1
12 Bit, Samplerate 6,25 GS/s, Speichertiefe 62,5 M Punkte (optional 125 M, 250 M oder 500 M), Visual Trigger, Grundgerät (Option 5-BW notwendig),
Spectrum View, max. Span/Erfassungsbandbreite 18,6 Hz - 312,5 MHz, Zeitkorrelierte Darstellung von analogen- und HF-Signalen (optional bis 500 MHz erweiterbar)
Lieferumfang: Netzkabel, Zubehörtasche mit integriertem Frontschutzdeckel, pro Kanal: passiver Tastköpfe TPP0500B, 10:1, 500 MHz, 3,9 pF, ab 1 GHz Bandbreite TPP1000, 10:1, 1 GHz, 3,9 pF
Vorführgerät
Tektronix MSO64B, 1 GHz | #1
12 Bit, Samplerate 50/25 GS/s (2/4 Kanal), Speichertiefe 62,5 M Punkte (optional 250 M, 500 M oder 1 G), Visual Trigger, embedded Linux oder Windows 10(optional), Grundgerät (Option 6-BW notwendig),
Spectrum View, max. Span/Erfassungsbandbreite 74,5 Hz - 1,25 GHz, Zeitkorrelierte Darstellung von analogen- und HF-Signalen (optional bis 2 GHz erweiterbar)
Lieferumfang: Netzkabel, Zubehörtasche mit integriertem Frontschutzdeckel, pro Kanal: passive Tastköpfe TPP1000, 10:1, 1 GHz, 3,9 pF
Vorführgerät
Tektronix MSO68B, 1 GHz | #1
12 Bit, Samplerate 50/25/12,5 GS/s (2/4/6-8 Kanal), Speichertiefe 62,5 M Punkte (optional 250 M, 500 M oder 1 G), Visual Trigger, embedded Linux oder Windows 10(optional), Grundgerät (Option 6-BW notwendig),
Spectrum View, max. Span/Erfassungsbandbreite 74,5 Hz - 1,25 GHz, Zeitkorrelierte Darstellung von analogen- und HF-Signalen (optional bis 2 GHz erweiterbar)
Lieferumfang: Netzkabel, Zubehörtasche mit integriertem Frontschutzdeckel, pro Kanal: passive Tastköpfe TPP1000, 10:1, 1 GHz, 3,9 pF
Vorführgerät
Fluke 125B/EU/S | #1
inkl. SCC120B Zubehörsatz für Serie 120B
Lieferumfang: Li-Ionen-Akkusatz, Ladegerät/Netzteil, 2 abgeschirmte Messleitungen mit Masseleitung, schwarze Messleitung, rote und blaue Hakenklemmen, Adpater Bananenstecker-BNC und USB-WLAN-Adapter, gepolsterte Tragetasche, FlukeView Software, 10:1 Spannungstastkopf, magnetische Haltevorrichtung, Bildschirmschutz, i400s Wechselstromzange
Fluke ScopeMeter® Serie 120B
Tragbare Industrie-Oszilloskope für einfachere Messungen, tiefere Einblicke und schnellere Fehlersuche in der Elektromechanik
Die kompakten und robusten Oszilloskope der ScopeMeter® Serie 120B bieten Lösungen für die Fehlersuche bei elektromechanischen Geräten und Instandhaltungsanwendungen.
Es sind voll integrierte, bedienungsfreundliche Messgeräte, die ein Oszilloskop, ein Multimeter und einen schnellen Messdaten-Recorder in einem Gehäuse vereinen.
ScopeMeter der Serie 120B sind auch mit der Fluke Connect® App sowie der Software FlukeView® für ScopeMeter kompatibel und sorgen für eine noch umfangreichere Zusammenarbeit, Datenanalyse und die Archivierung wichtiger Informationen.
Wichtigste Merkmale:
- Digitales Zweikanal-Oszilloskop und Multimeter
- Oszilloskopbandbreite von 40 MHz oder 20 MHz
- Zweikanal-Echteffektiv-Digitalmultimeter mit einem Anzeigeumfang von 5000 Zählschritten
- Automatik-Triggerung Connect-and-View™ für einfache Bedienung
- Die IntellaSet™-Technologie passt die numerische Anzeige anhand des gemessenen Signals automatisch und intelligent an
- Zweikanaliger Signalform- und Messdatenrecorder zur Trenddarstellung von Daten über längere Zeiträume
- „Recorder Event Detect“-Funktion erkennt schwer zu erfassende intermittierende Signale bei sich wiederholenden Signalformen bis 4 kHz
- Abgeschirmtes Messleitungspaar für alle Oszilloskop-, Widerstands- und Durchgangsmessungen
- Widerstands-, Durchgangs-, Dioden- und Kapazitätsmessungen
- Leistungs- und Leistungsfaktormessungen (W, VA, VAR, cos phi, phi, Hz)
- Spannungs-, Strom- und Leistungsoberschwingungen
- Prüfung physikalischer Parameter von industriellen Bussystemen anhand definierter Referenzpegel, inklusive Busstabilitätsprüfungen
- Speichern oder Abrufen von Daten und Geräteeinstellungen
- Speichern von Geräteeinstellungen, die als Prüfsequenzen für die routinemäßige Instandhaltung oder für häufig angewendete Messungen genutzt werden
- Optisch getrennte USB-Schnittstelle zur Übertragung, Archivierung und Analyse von Oszilloskop- und Multimeterdaten
- Optionaler, mit dem internen USB-Anschluss verbundener WLAN-Adapter zur drahtlosen Übertragung von Daten zu PCs oder zur Fluke Connect® App
- FlukeView® für ScopeMeter, Software für Windows®
- Robustes Design sorgt für Widerstandsfähigkeit gegen Schwingungen bis 3 g und Stöße bis 30 g, Schutzart IP 51 gemäß EN/IEC 60529
- Höchste Sicherheitsspezifikation bei portablen Oszilloskopen: Überspannungskategorie CAT IV 600 V gemäß EN/IEC 61010-1
- Li-Ionen-Akku, sieben Stunden Betriebsdauer (bei einer Ladezeit von 4 Stunden)
Vorführgerät

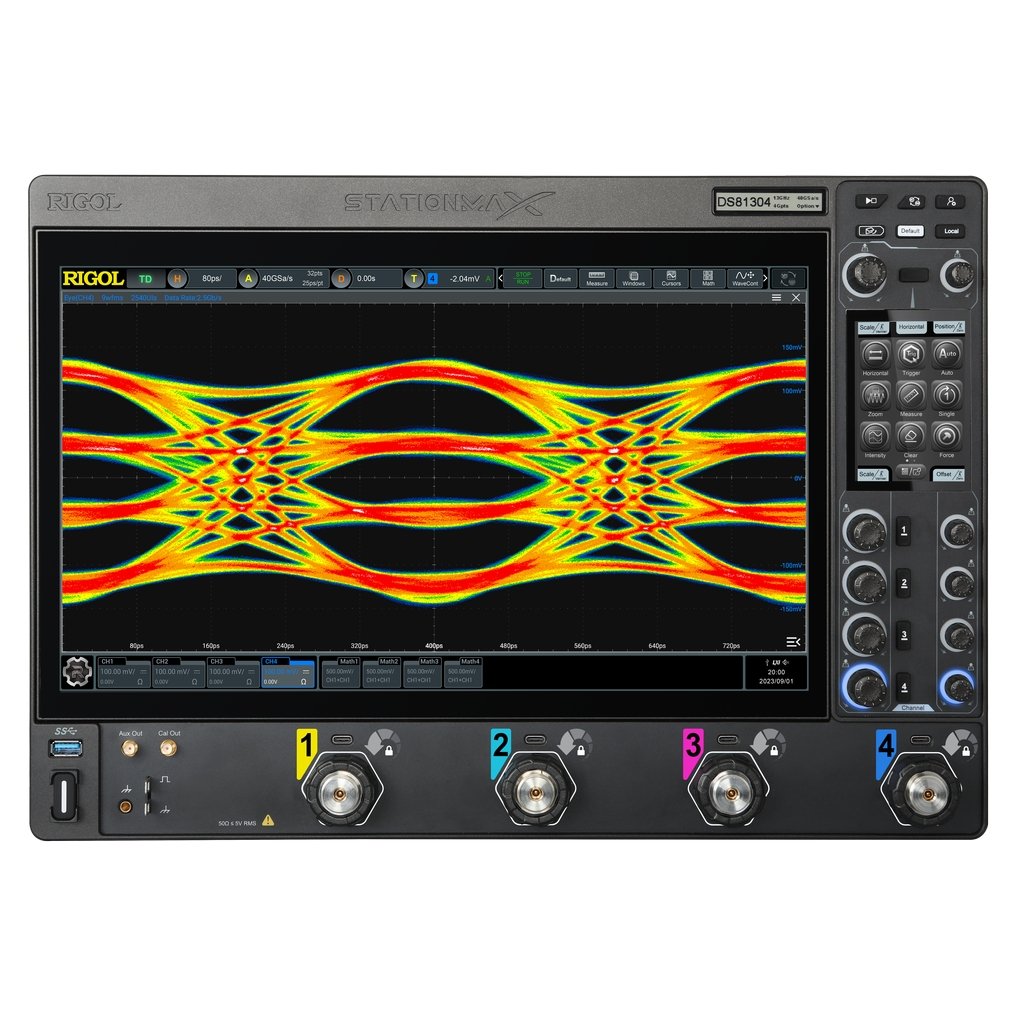

Rigol DS80604 | #1
Samplerate 40 GS/s pro Kanal, Speichertiefe 500M Punkte pro Kanal (2G oder 4G optional),
Signalerfassungsrate bis zu 250.000 Signale/s, Hardware Echtzeit-Rekorder bis zu 2.000.000 Aufnahmen, 41 automatische Messungen, erweiterte FFT bis 10 M Punkte, vier frei definierbare Mathematikfunktionen, Signalanalyse mit Zoom, Memory Play, Playback, Zonentrigger, Pass/Fail Test, Augendigramm und Jitter Analyse(optional), Schnittstellen: 2 x USB 3.0 Host, 1 x USB 3.0 Device, Ethernet, HDMI
Lieferumfang: 2x Precision SMA-BNC Adapter, Netzkabel, USB-Kabel, Kurzanleitung
Das DS80604 ist das Einstiegsmodell der hochperformanten DS80000-Serie und eignet sich ideal für präzise Hochgeschwindigkeitsmessungen im Bereich schneller Digital- und HF-Signale. Mit 6 GHz Bandbreite und 40 GSa/s ermöglicht es eine realitätsnahe Erfassung steiler Signalflanken. Die großzügige Speichertiefe erlaubt Langzeitaufzeichnungen bei gleichzeitig hoher zeitlicher Auflösung.
Grundfunktionen
- 4 analoge Kanäle plus EXT-Trigger
- 6 GHz analoge Bandbreite
- 40 GSa/s Echtzeit-Abtastrate
- 500 Mpts Standard-Speichertiefe, optional bis 4 Gpts
- Waveform-Rate bis 250 000 wfms/s
- Vertikale Auflösung 8–16 Bit (wählbar)
- 41 automatische Messparameter und Hardware-Vollspeichermessung
- N-in-1: Oszilloskop, DVM, 8-stelliger Frequenzzähler/Totalizer und optionale Protokollanalyse
Als Teil der UltraVision III Plattform kombiniert das DS80604 hohe Abtastraten mit tiefem Speicher, wodurch selbst lange und komplexe Signalfolgen in hoher Präzision analysiert werden können. Die StationMAX-II-Hardware stellt eine saubere Signalintegrität sicher und ermöglicht zuverlässige Messungen im GHz-Bereich. Das Modell ist für vielfältige Anwendungen ausgelegt, darunter Hochgeschwindigkeitsbusse, digitale Designs, serielle Schnittstellen sowie Mixed-Signal-Analysen. Die Unterstützung relevanter Sicherheits- und EMV-Normen wie EN/IEC 61010 sowie IEC/EN 61326-1 erfüllt Labor- und Industrieanforderungen. Das 15,6'' Multitouch-Display erleichtert die Bedienung, während optionales Segment-Recording mit bis zu 2 000 000 Frames die Fehlersuche deutlich beschleunigt.
Besonderheiten und Features
- SmartProbe-2.0-Schnittstelle mit direktem 3,5-mm-Anschluss
- Abwärtskompatibilität zu bestehenden RIGOL-Tastköpfen
- Echtzeit-Augendiagramm- und Jitteranalyse (optional)
- Optionale serielle Trigger/Decoder für RS232/UART, I2C, SPI, CAN/CAN-FD, LIN, FlexRay, I2S und MIL-STD-1553
- 15,6'' HD-Multitouch-Bildschirm mit One-Button-Tilt
- Zone-Trigger, Maskentest, Such-/Navigationsfunktionen und Exportmöglichkeiten
Schnittstellen und Kommunikationsmöglichkeiten
- USB3.0 Host (2×) und USB3.0 Device
- LAN (1000Base-T, LXI-C) und Web-Remote-Control
- HDMI 1.4 Video-Ausgang
- AUX-Out (SMA) und 10 MHz In/Out
Mit Speicher-Upgrades bis 4 Gpts, Protokoll-Optionen sowie Compliance-Paketen für USB 2.0 oder Ethernet lässt sich das DS80604 flexibel erweitern. Über passende RIGOL-Adapter und Tastköpfe kann bestehendes Zubehör problemlos weiter genutzt werden.
Vorführgerät
Rohde & Schwarz MXO44, 1 GHz inkl. Z1, Z3, PK1 | #1
Bundle bestehend aus: MXO44 [1335.5050K04] inkl. Option B2410 [1 GHz Bandbreite],
12 Bit, ARM CPU, Samplerate 5/2,5 GS/s (halbe/volle Kanalanzahl), Speichertiefe bis zu 800M Punkte (Standard 400M: 4 Kanäle single mode, 2 Kanäle run mode), History Mode, segmentierbarer Speicher, Signalerfassungsrate bis zu 4.500.000 Signale/s, Schnittstellen: USB3.0, 2x USB2.0, 2x USB3.1, Ethernet, HDMI
Lieferumfang: Netzkabel, Kurzhandbuch, Zubehörtasche, 4x passiver Tastköpfe RT-ZP11, 10:1, 700 MHz, 9,5pF, inkl. Optionen B2410
Vorführgerät
Rohde & Schwarz MXO58, 100 MHz inkl. Z1, Z3 | #1
Bundle bestehend aus: MXO58 [1802.1008.08] ohne Option,
12 Bit, x86 CPU, Samplerate 5/2,5 GS/s (halbe/volle Kanalanzahl), Speichertiefe bis zu 1G Punkte (Standard 500M: 8 Kanäle single mode, 4 Kanäle run mode), History Mode, segmentierbarer Speicher, Signalerfassungsrate bis zu 4.500.000 Signale/s, Schnittstellen: 5x USB3.1, Ethernet, HDMI, DisplayPort
Lieferumfang: Netzkabel, Kurzhandbuch, Zubehörtasche, 8x passiver Tastköpfe RT-ZP11, 10:1, 700 MHz, 9,5pF
