Schwingungsmessgeräte

Schwingungsmessgerät Fluke 805 FC
Treffen Sie die richtigen Entscheidungen für die Instandhaltung.

Das Schwingungsmessgerät Fluke 805 FC hilft Ihnen dabei, schnell und sicher Entscheidungen zur Instandhaltung mit Vertrauen in die Ergebnisse zu treffen.
Laden Sie sofort Ihre Daten in die Fluke Connect™-App hoch und teilen Sie die Schwingungsmessergebnisse mit Ihrem Instandhaltungsteam in Echtzeit - alles ohne den Einsatzort zu verlassen.

Wichtigste Merkmale:

• Zuverlässige, wiederholbare und präzise Methode, Schwingungen bei Lagern und anderen Anwendungen zu messen
• Innovative Sensorkonstruktion, durch die Messabweichungen, die durch Messwinkel oder Kontaktdruck beeinflusst werden, reduziert werden
• Konsistente Messdaten sowohl im Hoch- als auch im Niederfrequenzbereich
• Fehlergrad-Skala mit vier Stufen, um den Lagerzustand und damit die Dringlichkeit der Problemlösung zu bewerten
• Datenexport über USB oder drahtlos, mithilfe der Fluke Connect® Mobile App
• Kompatibel mit der Fluke Connect® App, die Messdaten an Ihr Smartphone übertragen kann, um sie in Echtzeit gemeinsam nutzen zu können
• Bei riskantem Maschinenzustand umgehende Erteilung der Genehmigung weiterer Arbeitsschritte über die Fluke Connect® Mobile App
• Schnelle Trenddarstellung in Microsoft® Excel mithilfe vorgefertigter Vorlagen
• Misst Gesamtschwingung (10 bis 1.000 Hz) für Beschleunigung, Geschwindigkeit und Fehlausrichtung für eine Vielzahl von Anwendungen
• Bietet die Funktion Crest Factor+ für eine zuverlässige Bewertung des Lagerzustands mithilfe direkter Messungen über die Sensorspitze zwischen 4.000 und 20.000 Hz
• Vergleicht Fehlergrade und Grenzwerte mechanischer Schwingungen gemäß der Norm ISO-10816 und speichert die Ergebnisse in der Fluke Connect Cloud
• Zeigt farbige Lichtsignale (grün, rot) und Kommentare auf der Anzeige, die angeben, wie viel Druck aufgewendet werden muss, um eine Messung korrekt vorzunehmen
• Misst Temperatur mit Infrarot-Sensor, um die Diagnosemöglichkeiten zu verbessern
• Archiviert bis zu 3.500 Messungen im integrierten Speicher
• Unterstützt externen Beschleunigungsaufnehmer (optional) für schwer zugängliche Bereiche
• Integrierte Taschenlampe zur Ausleuchtung von Messorten bei schlechten Lichtverhältnissen
• Große Anzeige mit hoher Auflösung für leichte Navigation und Messwertanzeige

Schwingungsmessgerät Fluke 805 FC
Treffen Sie die richtigen Entscheidungen für die Instandhaltung.

Das Schwingungsmessgerät Fluke 805 FC hilft Ihnen dabei, schnell und sicher Entscheidungen zur Instandhaltung mit Vertrauen in die Ergebnisse zu treffen.
Laden Sie sofort Ihre Daten in die Fluke Connect™-App hoch und teilen Sie die Schwingungsmessergebnisse mit Ihrem Instandhaltungsteam in Echtzeit – alles ohne den Einsatzort zu verlassen.

Wichtigste Merkmale:

• Zuverlässige, wiederholbare und präzise Methode, Schwingungen bei Lagern und anderen Anwendungen zu messen
• Innovative Sensorkonstruktion, durch die Messabweichungen, die durch Messwinkel oder Kontaktdruck beeinflusst werden, reduziert werden
• Konsistente Messdaten sowohl im Hoch- als auch im Niederfrequenzbereich
• Fehlergrad-Skala mit vier Stufen, um den Lagerzustand und damit die Dringlichkeit der Problemlösung zu bewerten
• Datenexport über USB oder drahtlos, mithilfe der Fluke Connect® Mobile App
• Kompatibel mit der Fluke Connect® App, die Messdaten an Ihr Smartphone übertragen kann, um sie in Echtzeit gemeinsam nutzen zu können
• Bei riskantem Maschinenzustand umgehende Erteilung der Genehmigung weiterer Arbeitsschritte über die Fluke Connect® Mobile App
• Schnelle Trenddarstellung in Microsoft® Excel mithilfe vorgefertigter Vorlagen
• Misst Gesamtschwingung (10 bis 1.000 Hz) für Beschleunigung, Geschwindigkeit und Fehlausrichtung für eine Vielzahl von Anwendungen
• Bietet die Funktion Crest Factor+ für eine zuverlässige Bewertung des Lagerzustands mithilfe direkter Messungen über die Sensorspitze zwischen 4.000 und 20.000 Hz
• Vergleicht Fehlergrade und Grenzwerte mechanischer Schwingungen gemäß der Norm ISO-10816 und speichert die Ergebnisse in der Fluke Connect Cloud
• Zeigt farbige Lichtsignale (grün, rot) und Kommentare auf der Anzeige, die angeben, wie viel Druck aufgewendet werden muss, um eine Messung korrekt vorzunehmen
• Misst Temperatur mit Infrarot-Sensor, um die Diagnosemöglichkeiten zu verbessern
• Archiviert bis zu 3.500 Messungen im integrierten Speicher
• Unterstützt externen Beschleunigungsaufnehmer (optional) für schwer zugängliche Bereiche
• Integrierte Taschenlampe zur Ausleuchtung von Messorten bei schlechten Lichtverhältnissen
• Große Anzeige mit hoher Auflösung für leichte Navigation und Messwertanzeige

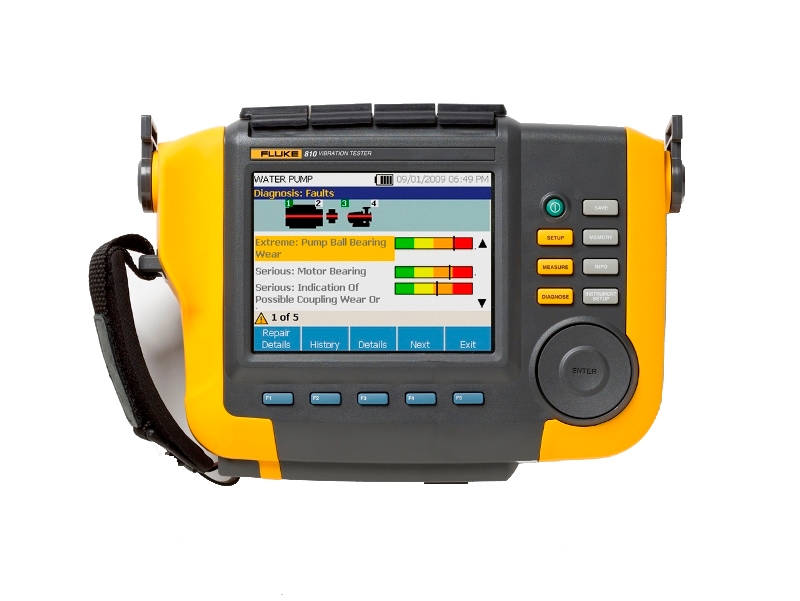

Das Fluke 810 Schwingungsmessgerät unterstützt Instandhaltungsteams bei der schnellen Diagnose und Priorisierung mechanischer Maschinenfehler. Durch die integrierte Diagnosetechnologie können Ursachen von Störungen bereits bei der ersten Messung erkannt werden, ohne auf frühere Vergleichsdaten angewiesen zu sein. Es eignet sich für die Zustandsüberwachung, Fehlersuche, Inbetriebnahme und Reparaturkontrolle unterschiedlichster Maschinenanlagen.

Grundfunktionen

• Erkennung und Diagnose mechanischer Maschinenfehler
• Bewertung des Maschinenzustands anhand des Gesamtschwingungspegels
• Priorisierung von Instandhaltungsmaßnahmen durch Fehlerklassifizierung
• Dokumentation von Messergebnissen und Maschinenzuständen
• Überprüfung von Anlagen vor und nach Wartungsarbeiten
• Unterstützung bei Inbetriebnahme und Installationskontrolle
• Zustandsnachweis für Investitions- und Austauschentscheidungen
• Planung von Reparaturen und vorbeugenden Maßnahmen

Mit seinem geführten Diagnoseprozess ermöglicht das Fluke 810 eine schnelle Analyse rotierender Maschinen und unterstützt Anwender bei der Ursachenfindung typischer mechanischer Defekte. Das Gerät erkennt unter anderem Lagerschäden, Fehlausrichtungen, Unsymmetrien und Lockerungen und bewertet deren Schweregrad in vier Fehlerstufen. Die integrierten Handlungsempfehlungen helfen dabei, geeignete Korrekturmaßnahmen einzuleiten und ungeplante Stillstände zu reduzieren. Dank flexibler Maschinenkonfiguration können zahlreiche Komponenten wie Motoren, Getriebe, Riemenantriebe und Kegelradgetriebe untersucht werden. Der dreiachsige Beschleunigungsaufnehmer verkürzt die Messzeit erheblich und sorgt zusammen mit dem Laser-Drehzahlmessgerät für präzise und reproduzierbare Diagnosen. Eine integrierte Hilfe unterstützt Anwender direkt während der Messung und erleichtert insbesondere den Einstieg in die Schwingungsanalyse.

Besonderheiten und Features

• Automatische Diagnose häufiger mechanischer Defekte
• Einstufung von Fehlern in vier Prioritätsstufen
• Empfehlungen für notwendige Reparaturmaßnahmen
• Detaillierte Diagnoseberichte und Spektraldiagramme
• Integrierte kontextbezogene Hilfefunktion
• Selbsttestfunktion zur Optimierung des Betriebs
• Dreiachsiger Beschleunigungsaufnehmer für schnellere Messungen
• Laser-Drehzahlmessgerät zur exakten Drehzahlbestimmung
• Erweiterbarer Onboard-Speicher mit 2 GB Kapazität
• Unterstützung für unterschiedliche Maschinen- und Anlagentypen

Schnittstellen und Kommunikationsmöglichkeiten

• Viewer-PC-Software zur Datenübertragung und Datensicherung
• Speicherung und Nachverfolgung von Diagnoseberichten
• Bearbeitung von Maschineneinstellungen am PC
• Anzeige erweiterter Diagnose- und Schwingungsdaten
• Import und Speicherung von Wärmebildern im JPEG- und Fluke-IS2-Format
• Verwaltung größerer Datenmengen für langfristige Fehleranalysen

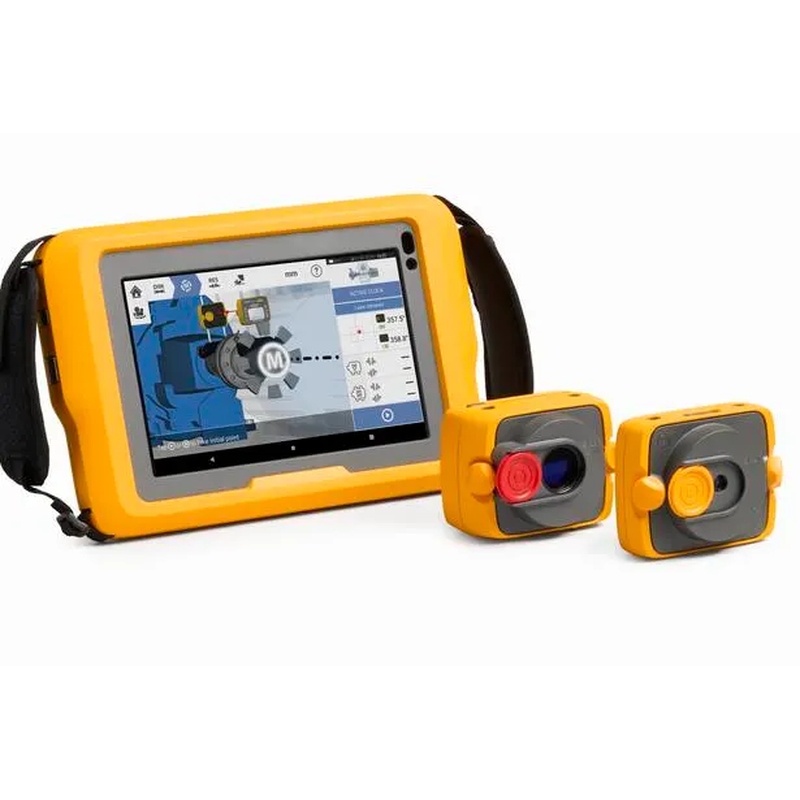

Das Fluke 832 ist ein benutzerfreundliches Wellenausrichtsystem für rotierende Maschinen und tägliche Instandhaltungsaufgaben. Die Kombination aus Single-Laser-Technologie, intelligenter Software und Cloud-Anbindung ermöglicht präzise Messergebnisse bei minimalem Einrichtungsaufwand. Dank der geführten Bedienung lassen sich Ausrichtungsarbeiten schnell, sicher und effizient durchführen.

Grundfunktionen

• Laserbasiertes Wellenausrichtsystem für horizontale und vertikale Maschinen
• Single-Laser-Technologie mit zwei Detektoren
• Geführter Messablauf in drei Schritten
• Cloudbasierter Datenaustausch mit ARC 4.0 Software
• Freeze-Frame-Messung für präzise Ergebnisse bei Fehlausrichtungen
• Gleichzeitige Live-Korrektur in vertikaler und horizontaler Ebene
• Integrierter ROI-Rechner zur Bewertung von Einsparpotenzialen
• Individuell anpassbare Berichtserstellung

Das Fluke 832 wurde für eine einfache und gleichzeitig hochpräzise Wellenausrichtung entwickelt. Die Single-Laser-Technologie reduziert den Montageaufwand, da nur ein Sensor mit fest ausgerichtetem Laser verwendet wird. Im Sensor arbeiten zwei hochauflösende PSD-Detektoren sowie MEMS-Inklinometer, die eine zuverlässige Erfassung der Ausrichtungsdaten ermöglichen.

Die integrierte Active Situational Intelligence (ASI) unterstützt Anwender mit verschiedenen Messmodi für gekoppelte und ungekoppelte Wellen. Die 8-Punkt-Active-Clock-Messung verbessert die Messgenauigkeit, indem mögliche Einflüsse durch Wellenspiel oder Umkehrspiel minimiert werden. Zusätzlich bewertet die Funktion Quality Factor SD die Messqualität statistisch und hilft, fehlerhafte Messwerte durch Vibrationen oder Bewegungen zu erkennen.

Zum Lieferumfang der Lösung gehört ein robustes Industrie-Tablet mit 8-Zoll-Gorilla-Glass-Display, Octa-Core-Prozessor und einer Akkulaufzeit von bis zu 11 Stunden. Das Tablet erfüllt die Schutzart IP65, ist für den Einsatz in anspruchsvollen Industrieumgebungen ausgelegt und unterstützt eine zuverlässige Datenerfassung sowie Dokumentation direkt vor Ort.

Besonderheiten und Features

• Single-Laser-Technologie für schnelle Installation und einfache Handhabung
• Zwei optische Messebenen für hohe Messgenauigkeit
• Simultaneous Live Move zur Echtzeitüberwachung von Korrekturen
• Farbliche Toleranzanzeige zur schnellen Bewertung der Ausrichtungsqualität
• Freeze-Frame-Messfunktion ohne manuelle Vorjustage
• Aktive Qualitätsbewertung der Messdaten
• Frei konfigurierbare Berichte mit eigenen Vorlagen
• Integrierter ROI-Rechner für die Darstellung wirtschaftlicher Vorteile
• Cloudbasierter Datenaustausch zwischen Service- und Reliability-Teams

Schnittstellen und Kommunikationsmöglichkeiten

• Wi-Fi 6
• Bluetooth 5.1
• USB-C
• RFID-Unterstützung
• Cloud-Anbindung an ARC 4.0 PC-Software
• Front- und Rückkamera zur Dokumentation

In Kombination mit der ARC 4.0 Software lässt sich das Fluke 832 nahtlos in bestehende Instandhaltungs- und Reliability-Prozesse integrieren. Die Cloud-Anbindung erleichtert den Datenaustausch zwischen Außendienst, Werkstatt und Analyseabteilungen und sorgt für eine effiziente Dokumentation aller Ausrichtungsarbeiten.

Schnelle und präzise Ausrichtung von Riemenscheiben

Das Fluke 835 für laseroptische Riemenausrichtung ermöglicht die schnelle, einfache und präzise Ausrichtung von Riemenscheiben, damit Sie Ihren Betrieb am Laufen halten können. In nur wenigen Schritten können Sie alle riemenangetriebenen Maschinen in Ihrem Betrieb präzise ausrichten.

Mit dem Fluke 835 kann eine einzige Person alle standardmäßigen riemenangetriebenen Maschinen in Ihrem Betrieb, deren Ausrichtung bisher vielleicht vernachlässigt wurde, schnell, einfach und präzise ausrichten. Die Vorteile der Präzisionsausrichtung umfassen eine längere Lebensdauer von Maschinenteilen wie Lager, Riemen und Dichtungen, sowie Kostenersparnisse durch Vermeidung von Produktionsverlusten und weniger Energieverbrauch.
