Widerstandsdekaden

Burster 1407

Die Präzisions-Widerstands-Dekaden 1406 und 1407 sind für hohe Anforderungen an Genauigkeit, Temperatur- und Langzeitkonstanz ausgelegt. Jahre lange Erfahrung, bewährte Techniken und qualitätsgeprüfte Werkstoffe ermöglichen ein hohes Maß an Präzision und Zuverlässigkeit. Ihre Anwendungsgebiete reichen von allgemeinen Präzisions-Widerstands-Vorgaben bis hin zu Simulationen einer Vielzahl von Messwandlern. Sie können zur Kontrolle in komplizierten Anlagen und Systemen, als Ersatzschaltung bei der Entwicklung in Widerstandsnetzen und Schaltkreisen oder auch als reproduzierbare Variable in Labor- und Prüfaufbauten dienen. Diese Dekaden werden allen diesen verschiedenartigen Funktionen und den sich daraus ergebenden Forderungen gerecht. Eine Rückführung nach DIN ISO 9000 ist somit gewährleistet.

Highlights

• Bereichsumfang Typ 1406 10 x 10 mOhm bis 10 x 10 kOhm
• Bereichsumfang Typ 1407 10 x 100 mOhm bis 10 x 100 kOhm
• Fehlertoleranz ab 0,02 %
• Widerstandswerkstoff MANGANIN® TK < 10 ppm/K
• Langzeitstabilität < 0,02 % über Jahre

Burster 1407

Die Präzisions-Widerstands-Dekaden 1406 und 1407 sind für hohe Anforderungen an Genauigkeit, Temperatur- und Langzeitkonstanz ausgelegt. Jahre lange Erfahrung, bewährte Techniken und qualitätsgeprüfte Werkstoffe ermöglichen ein hohes Maß an Präzision und Zuverlässigkeit. Ihre Anwendungsgebiete reichen von allgemeinen Präzisions-Widerstands-Vorgaben bis hin zu Simulationen einer Vielzahl von Messwandlern. Sie können zur Kontrolle in komplizierten Anlagen und Systemen, als Ersatzschaltung bei der Entwicklung in Widerstandsnetzen und Schaltkreisen oder auch als reproduzierbare Variable in Labor- und Prüfaufbauten dienen. Diese Dekaden werden allen diesen verschiedenartigen Funktionen und den sich daraus ergebenden Forderungen gerecht. Eine Rückführung nach DIN ISO 9000 ist somit gewährleistet.

Highlights

• Bereichsumfang Typ 1406 10 x 10 mOhm bis 10 x 10 kOhm
• Bereichsumfang Typ 1407 10 x 100 mOhm bis 10 x 100 kOhm
• Fehlertoleranz ab 0,02 %
• Widerstandswerkstoff MANGANIN® TK < 10 ppm/K
• Langzeitstabilität < 0,02 % über Jahre

Rechnersteuerbare Hochpräzisions-Widerstand Dekade

Die Widerstandsdekade ermöglicht eine direkte Wahl von Widerständen zwischen 1Ohm und 1,2 MOhm. Die Auflösung kann, je nach Ohmwert, bis auf 0,00001Ohm gewählt werden. Der gewählte Widerstand kann in Zwei- oder Vierleitertechnik abgenommen werden. Ein LCD-Display informiert über den gewählten Widerstand oder die Temperatur, den Sensortyp und den Steuerstatus.

• Widerstandsbereich von 1,00000 Ohm bis 1,200000 MOhm
• Fehlertoleranz 0,005%
• Temperaturkoeffizient < 1 ppm/K
• Simulation von RTD (Pt, Ni) Temperatursensoren
• Fehlertoleranz 0,02 °C
• 2-, 3-, 4- Drahtanschluss
• USB/RS232 (IEEE488/Ethernet optional)

Rechnersteuerbare Hochpräzisions-Widerstand Dekade

Die Widerstandsdekade ermöglicht eine direkte Wahl von Widerständen zwischen 1Ohm und 1,2 MOhm. Die Auflösung kann, je nach Ohmwert, bis auf 0,00001Ohm gewählt werden. Der gewählte Widerstand kann in Zwei- oder Vierleitertechnik abgenommen werden. Ein LCD-Display informiert über den gewählten Widerstand oder die Temperatur, den Sensortyp und den Steuerstatus.

• Widerstandsbereich von 1,00000 Ohm bis 1,200000 MOhm
• Fehlertoleranz 0,005%
• Temperaturkoeffizient < 1 ppm/K
• Simulation von RTD (Pt, Ni) Temperatursensoren
• Fehlertoleranz 0,02 °C
• 2-, 3-, 4- Drahtanschluss
• USB/RS232 (IEEE488/Ethernet optional)

Widerstandsdekaden mit Drehkontaktschalter, bis zu 10 MΩ, Grundgenauigkeit 1%

Widerstandsdekaden bis 4, 5, und 7 Dekaden

• Widerstandsdekaden im Pultgehäuse
• Ausgang: Sicherheitsbuchsen mit Ø 4 mm
• Frontplatte und Metallkoffer sind mit einer verwechslungssicheren Sicherheitserdungsbuchse verbunden.

BR04

• Gesamtwiderstand: 11,11 kΩ
• Messgenauigkeit: 1%
• Abmessungen und Gewicht: 310 x 90 x 80 mm - 1 kg

BR05

• Gesamtwiderstand 111,11 kΩ
• Genauigkeit: 1 %
• Abmessungen: 310 x 90 x 80 mm; Gewicht: 1 kg

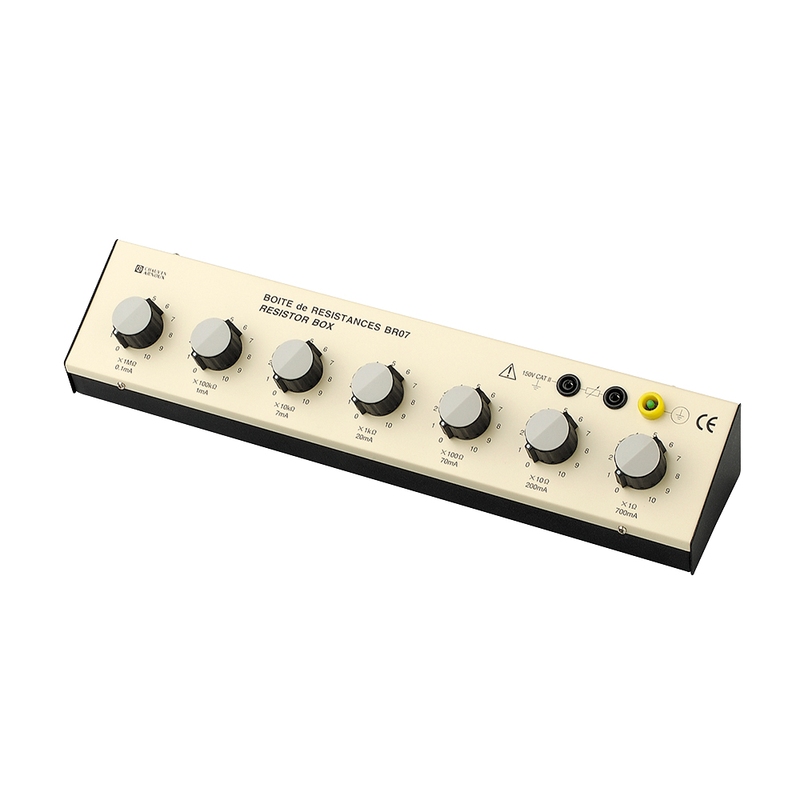

BR07

• Gesamtwiderstand: 11,11111 MΩ
• Messgenauigkeit: 1 %
• Abmessungen und Gewicht: 410 x 90 x 80 mm - 1,4 kg

Widerstandsdekaden mit Drehkontaktschalter, bis zu 10 MΩ, Grundgenauigkeit 0,5%, kombinierbar

Gehäuse mit 1 Dekade

Auswahl aus 8 Dekaden mit 11-stellige Wahlschalter (0 = Kurzschluss) und 3 Sicherheitsbuchsen Ø 4 mm. Die Grundgenauigkeit liegt bei 0,5%. Die Gehäuse sind kombinierbar mit weiteren Widerstandsdekaden der Baureihe.

Temperaturkoeffizient:

• ± 50 ppm für die Messbereiche > 1 Ω,
• ± 100 ppm für den Messbereich 1 Ω
• ± 25 ppm für den Messbereich 0,1 Ω

Eigenwiderstand: 15 mΩ ± 5 mΩ unterdrückt ab dem ersten Wert

Abmessungen: 72 x 72 x 90 mm

Gewicht: 220 g
