Referenz-Widerstandsmesstechnik

Das neue Modell 6000C ist eine vollautomatische Messbrücke, die auf dem Cutkosky-Teiler-Prinzip basiert. Diese Technologie ermöglicht präzisere Messungen von Hochpräzisionswiderständen bei gleichzeitig geringeren Strömen. Der sogenannte Cutkosky- oder Binärspannungs-Teiler (Binary Voltage Divider, BVD) eliminiert typische Fehler, die bei herkömmlichen Gleichstrom-Komparatoren auftreten, und bietet dabei deutlich verbesserte Messunsicherheiten.

Ein integrierter Schutzkreis (Guard) schützt den Messkreis vor Störeinflüssen. Dieser Guard kann auch verwendet werden, um Messleitungen, abgeschirmte Detektoren oder Widerstandsgehäuse anzusteuern. Dadurch wird der Isolationswiderstand erhöht und die Gesamtleistung verbessert.

Für den Betrieb des Systems wird eine stabile Spannungsquelle sowie ein Digitalvoltmeter (DVM) benötigt. Die bevorzugte Spannungsquelle ist das Modell MI 1000B, da es eine hohe Spannungsstabilität bietet und zusätzliche Automatisierungsfunktionen ermöglicht. Das System ist mit verschiedenen DVMs kompatibel, darunter Fluke 8508A/8588A, Keysight 3458A oder Keithley 2000. Die besten Ergebnisse werden in der Regel mit dem Keysight 3458A erzielt, wenn dieser als abgeschirmter Detektor eingesetzt wird.

Das Modell 6000C verfügt über einen Vierkanal-Matrix-Scanner mit den Eingängen R1, R2, R3 und R4. In Kombination mit den 4200er Low-Thermal-Vierleiter-Matrix-Scannern kann die Anzahl der Eingänge auf bis zu 40 erweitert werden.

Die Kalibrierung des 6000C erfolgt einfach und automatisch. Die Kalibrierdaten werden gespeichert und können für historische Analysen verwendet werden. Neue Kalibrierdaten werden mit den vorherigen verglichen, um mögliche Abweichungen oder Drift im BVD zu erkennen.

Das Grundprinzip der automatisierten Hochwiderstands-Messbrücke 6000C basiert auf dem Binärspannungs-Teiler (BVD). Die Referenzspannung wird durch das Modell 1000B bereitgestellt – eine rauscharme, driftarme und programmierbare Gleichspannungsquelle. Diese wird an die rückseitigen Eingangsklemmen des 6000C angeschlossen.

Ein DVM mit einem Eingangswiderstand von mindestens 10 GΩ misst die Differenz zwischen der Ausgangsspannung des BVD und der Prüflingsspannung. Ein isolierter Guard-Kreis schützt sowohl den BVD als auch das DVM während der Messung. Zusätzlich kann die Guard-Spannung verwendet werden, um Gehäuse oder Abschirmungen der zu prüfenden Widerstände anzusteuern, um Leckströme zwischen Gehäuse und Widerstand zu minimieren.

Features

• Micro-Controller für verbesserte Geschwindigkeit und Funktionalität
• kapazitiver Touchscreen mit verbessertem Design und benutzerfreundlicher Bedienung
• Beste Genauigkeit < 0,025 µΩ/Ω
• Maximales Verhältnis 14:1
• IEEE488.2 Standard
• Systemintegration mit Matrixscannern von Measurements International (MI) und High-Current Range Extenders
• Null-Filter
• 1 kHz Sample Rate
• Wählbare Einschwingzeit und Messzeit
• Zwei wählbare Messalgorithmen

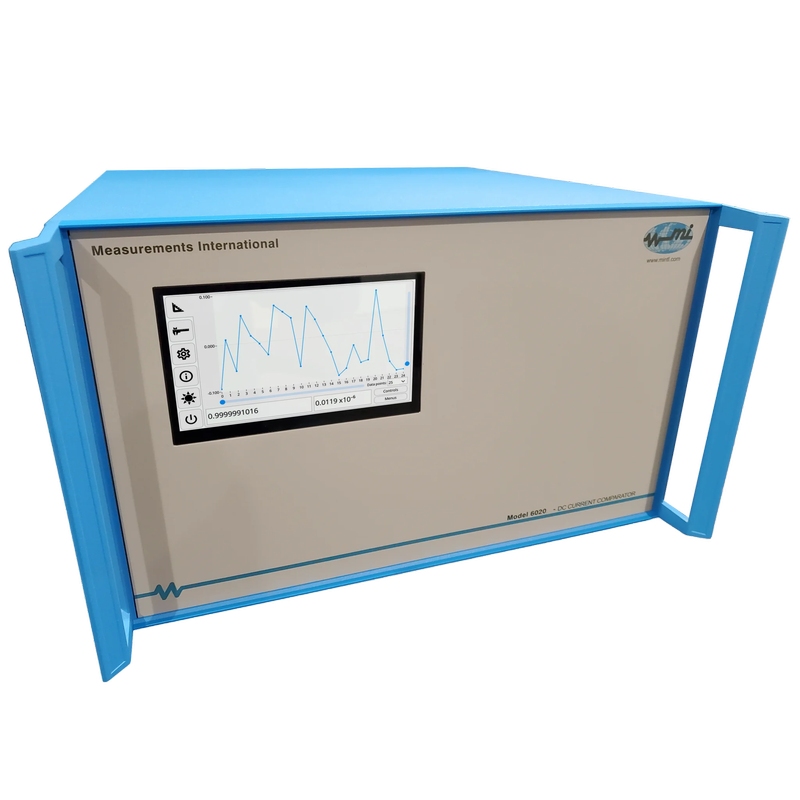

Als eigenständiges Gerät ist der 6020Q in der Lage, die Sweep-Prüfung, den Kontaktwiderstand, die Längspotenzialdifferenz (Verlustleistung) und die Hall-Widerstandsmessungen an der Quantum Hall Resistance (QHR) durchzuführen. Sie können menügesteuerte Funktionen über das Display an der Frontplatte oder über IEEE-488 auswählen. Sie können den 6020Q auch als hochgenaue Gleichstrom-Widerstandsverhältnisbrücke zur Kalibrierung von Widerständen mit 1 Ω oder 10 kΩ Standardwiderständen verwenden. Für Labore ohne QHR-System kann der 6020Q zum Aufbau von 1 Ω oder zum Abbau von 10 kΩ verwendet werden.

Die Software von Measurements International bietet die Erstellung von MI-Berichten, historische Analysen sowie die Dokumentation und Korrektur von Widerstandsdriftraten. In Kombination mit einem Standard-Widerstandsölbad 9400 oder einem Luftbad 9300A können Alpha- und Beta-Berechnungen automatisch für die zu prüfenden Widerstände durchgeführt werden.

Als eigenständiges Gerät ist der 6020Q in der Lage, die Sweep-Prüfung, den Kontaktwiderstand, die Längspotenzialdifferenz (Verlustleistung) und die Hall-Widerstandsmessungen an der Quantum Hall Resistance (QHR) durchzuführen. Sie können menügesteuerte Funktionen über das Display an der Frontplatte oder über IEEE-488 auswählen. Sie können den 6020Q auch als hochgenaue Gleichstrom-Widerstandsverhältnisbrücke zur Kalibrierung von Widerständen mit 1 Ω oder 10 kΩ Standardwiderständen verwenden. Für Labore ohne QHR-System kann der 6020Q zum Aufbau von 1 Ω oder zum Abbau von 10 kΩ verwendet werden.

Die Software von Measurements International bietet die Erstellung von MI-Berichten, historische Analysen sowie die Dokumentation und Korrektur von Widerstandsdriftraten. In Kombination mit einem Standard-Widerstandsölbad 9400 oder einem Luftbad 9300A können Alpha- und Beta-Berechnungen automatisch für die zu prüfenden Widerstände durchgeführt werden.

Als eigenständiges Gerät ist der 6020Q in der Lage, die Sweep-Prüfung, den Kontaktwiderstand, die Längspotenzialdifferenz (Verlustleistung) und die Hall-Widerstandsmessungen an der Quantum Hall Resistance (QHR) durchzuführen. Sie können menügesteuerte Funktionen über das Display an der Frontplatte oder über IEEE-488 auswählen. Sie können den 6020Q auch als hochgenaue Gleichstrom-Widerstandsverhältnisbrücke zur Kalibrierung von Widerständen mit 1 Ω oder 10 kΩ Standardwiderständen verwenden. Für Labore ohne QHR-System kann der 6020Q zum Aufbau von 1 Ω oder zum Abbau von 10 kΩ verwendet werden.

Die Software von Measurements International bietet die Erstellung von MI-Berichten, historische Analysen sowie die Dokumentation und Korrektur von Widerstandsdriftraten. In Kombination mit einem Standard-Widerstandsölbad 9400 oder einem Luftbad 9300A können Alpha- und Beta-Berechnungen automatisch für die zu prüfenden Widerstände durchgeführt werden.

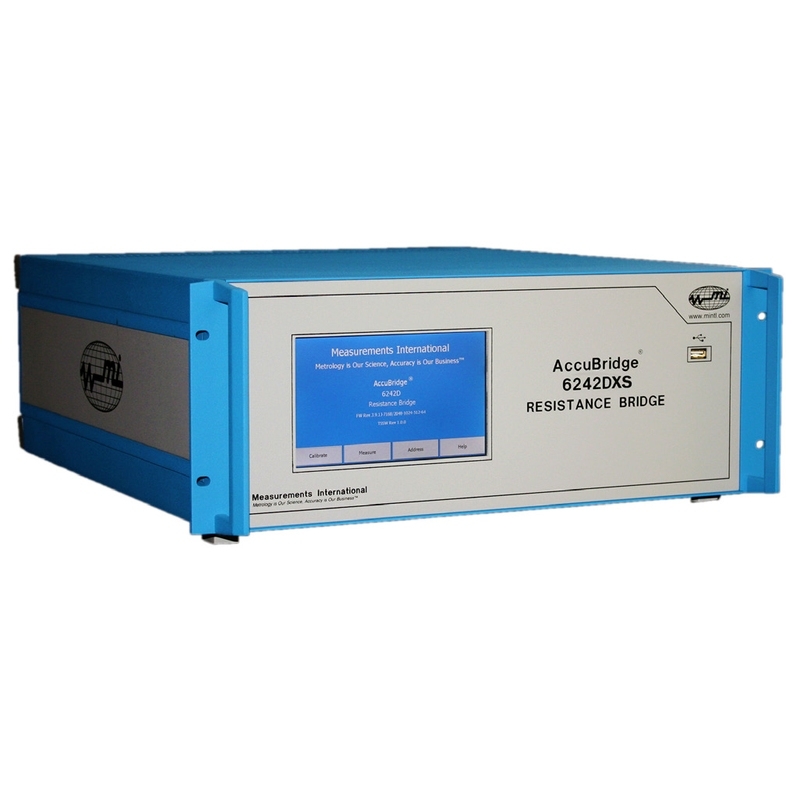

Die AccuBridge® 6242D ist ideal für Messungen sowohl in der Widerstandsmesstechnik als auch für Temperaturthermometer-Anwendungen. Die innovative Technologie des 6242D, seine Geschwindigkeit, Messgenauigkeit und Datenverarbeitungsfunktionen machen es zum bevorzugten primären Widerstandsmesssystem in Primär- und Kalibrierlaboratorien weltweit. Das 6242D ist auf Flexibilität und Benutzerfreundlichkeit ausgelegt.

Die 6242D selbst kann einen Standardwiderstand mit einem anderen zu prüfenden Widerstand ins Verhältnis setzen. Optionale 10-, 16- oder 20-Kanal-Scanner können einzeln oder zusammen verwendet werden, um bis zu 40 Kanäle zur Verhältnismessung zu verbinden.

Das 6242D eignet sich perfekt für die Bedienung über das Bedienfeld, oder Sie können es mit der Windows®-basierten MI 6242D-SW Betriebssoftware für vollautomatische Messungen, Verlaufsprotokollierung, grafische Darstellung und Regressionsanalyse.

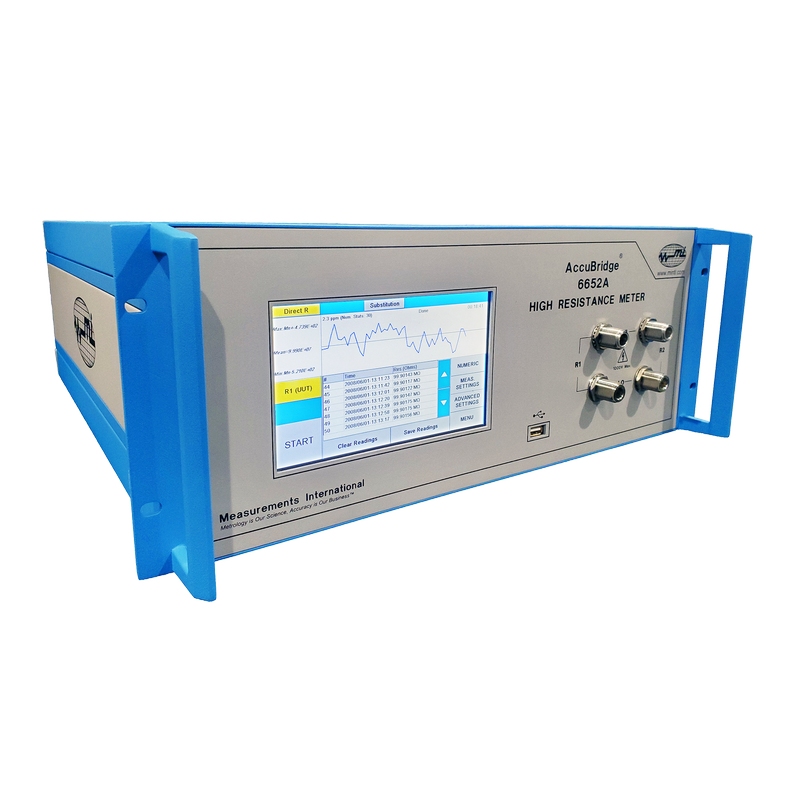

Widerstandsmessbrücke 6600A

Getreu dem Motto "Metrology is our Science, Accuracy is our Business™" hat Measurements International (MI) die erste kommerziell erhältliche automatisierte Dual Source High Resistance Bridge (Modell 6600A) vorgestellt. Das Prinzip der Dual Source High Resistance Bridge hat sich aufgrund seiner beispiellosen Genauigkeit und Stabilität im Vergleich zu anderen Methoden zur primären Messtechnik aller nationalen Messlabors (NMIs) weltweit entwickelt. Mehrere Betriebsmodi des 6600A ermöglichen es dem Benutzer, Widerstandsmessungen auf unterschiedliche Weise durchzuführen.

Highlights

• Basiert auf dem bewährten NMI Design
• Bereich: 100 kOHm bis 10 POhm
• Spannung: 1 V bis 1000 V (5000 V optional)
• Automatische und manuelle Benutzung möglich

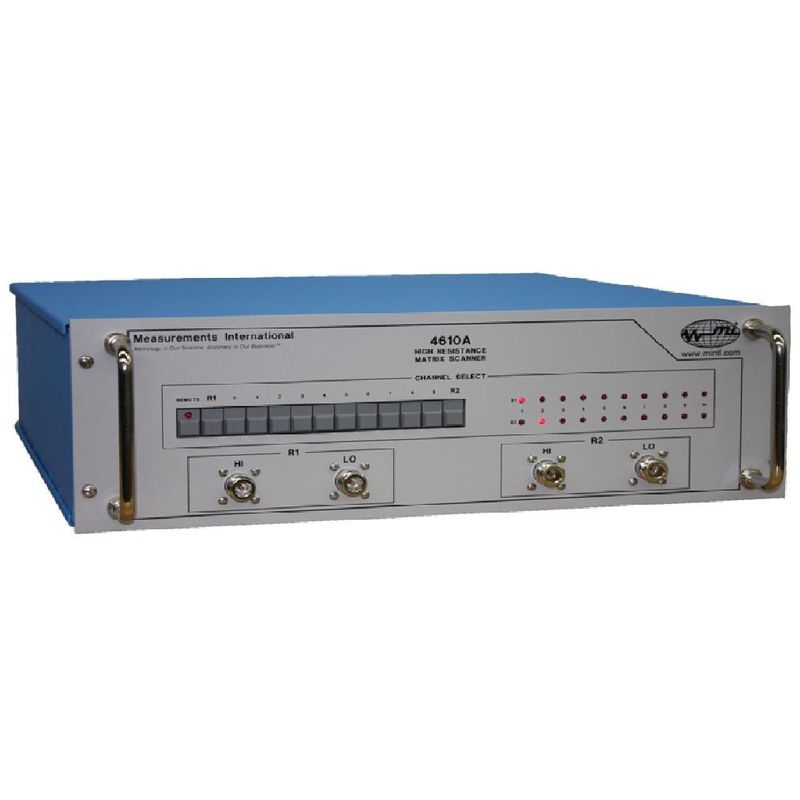

• 10- und 20 Kanal Koaxial Matrix-Scanner (optional)
• Umwelt- und Drucküberwachung (optional)
• Verhältnis 1:1, 1:10, 100:1, 1000:1
• Mehrere Betriebsmodi
