AC/DC-Transferstandards werden zur präzisen Übertragung und Überprüfung von Wechsel- und Gleichspannungen eingesetzt. Sie dienen als hochgenaue Referenz in Kalibrierlaboren, Prüffeldern und metrologischen Anwendungen, wenn Messgeräte, Kalibratoren oder Normale zuverlässig verglichen und bewertet werden müssen.
Besonders wichtig sind dabei Stabilität, geringe Messunsicherheit, ein weiter Spannungs- und Frequenzbereich sowie die nachvollziehbare Rückführung der Messergebnisse. AC/DC-Transferstandards unterstützen präzise Kalibrierungen und tragen dazu bei, Messergebnisse langfristig vergleichbar und reproduzierbar zu halten.
Fluke Calibration 5790B
Messunsicherheit 24ppm, Transfermessung 15ppm, 150 Shuntfaktoren für Transfermessung hinterlegbar
Lieferumfang: Netzkabel, N-Connector, Handbuch, Programmier-Handbuch, Service-Handbuch, 57XX-Case
Beim Wechselstromnormal 5790B handelt es sich um ein Mehrzweck-Wechselstrom- und -Transfernormal, das für die anspruchsvollsten Kalibrieranwendungen konzipiert wurde. Es kombiniert die Genauigkeit, die Sie von einem Thermotransfernormal erwarten würden, mit der unkomplizierten Bedienung eines Digitalmultimeters. Die absoluten Wechselspannungsmessunsicherheiten liegen bei nur ±24 ppm (ein Jahr, 23 °C ±5 °C). Das Modell 5790B ist auf Einhaltung der Überprüfungsanforderungen ausgelegt, die für Wechselspannung, Wechselstrom und Breitband bei den Multifunktionskalibratoren 5730A, 5720A und 5700A sowie bei den Multiproduktkalibratoren 5522A, 5502A, 5520A, 5500A von Fluke Calibration und weiteren Kalibratoren, Verstärkern (z. B. 52120, 5725A und 5205A/5215A) sowie bei Transfernormalen und AC-Voltmetern gelten.
Das 5790B ist für einen Wechselspannungsbereich von 600 µV bis 1000 V und einen Frequenzbereich von 10 Hz bis 1 MHz vorgesehen. Breitband-Spannungsoptionen dienen zur Erweiterung des Frequenzbereichs auf 30 oder 50 MHz.
Das Modell 5790B ermöglicht Ihnen in Kombination mit den Fluke-Shunts A40B die Durchführung von Messungen des direkten, absoluten oder relativen Stroms, ohne Berechnungen durchführen zu müssen.
Das Modell 5790B kann sowohl allein als Messgerät als auch als Transfernormal beim Vergleich mit einer externen Gleichstromquelle eingesetzt werden. In beiden Fällen führt das 5790B das normalerweise lästige Umschalten und die langwierigen Berechnungen automatisch durch. Das Ergebnis, d. h. die Wechselstrom-/Gleichstrom-Differenz, wird anschließend direkt auf der gut ablesbaren kapazitiven Touchscreen-Vollfarbanzeige im 6,5-Zoll-Format ausgegeben.
Zur Ausstattung gehören USB, GPIB/IEEE-488, Ethernet und RS-232-Schnittstellen und alle Funktionen der Instrumente können per PC gesteuert werden. Über einen verfügbaren Gerätetreiber kann das 5790B in automatisierte Systeme integriert werden, die mithilfe der Kalibriersoftware MET/CAL® betrieben werden.

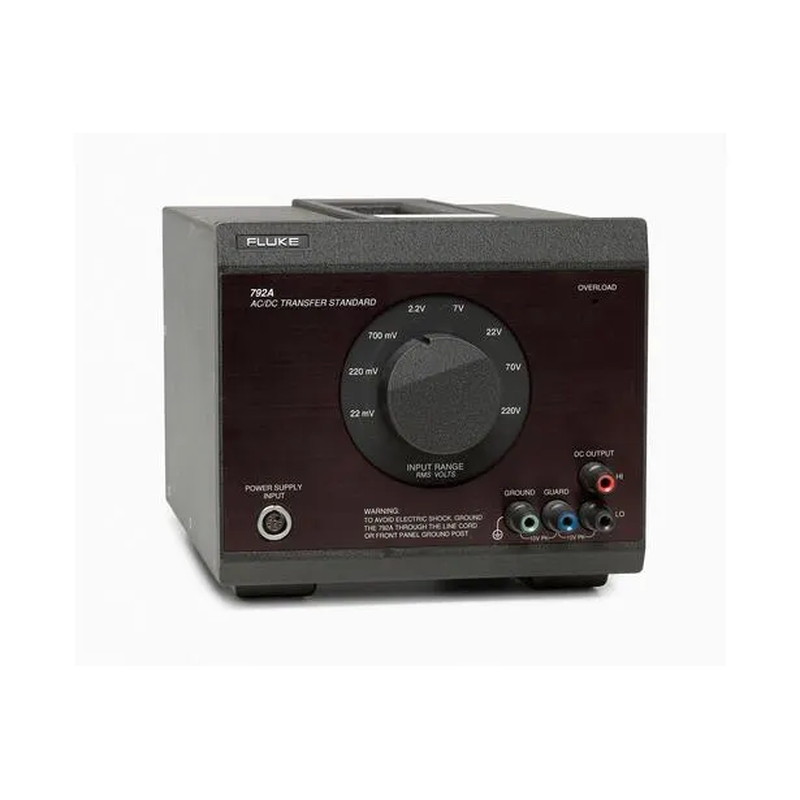

Fluke Calibration 792A
Messunsicherheit 10ppm
Lieferumfang: Netzteil, Widerstand für den 1000-Volt-Bereich, Transfereinheit, Transferschalter, Bedienungsanleitung
Das AC/DC-Transfernormal 792A ist ein hochpräzises Messgerät für die zuverlässige Übertragung von Wechsel- auf Gleichspannungsreferenzen. Es eignet sich ideal für Kalibrierlabore und Anwendungen, bei denen höchste Genauigkeit und Rückführbarkeit gefordert sind. Dank seiner benutzerfreundlichen Auslegung ermöglicht es schnelle und reproduzierbare Messergebnisse.
Grundfunktionen
- Neun Messbereiche von 22 mV bis 1000 V (mit externem Bereichswiderstand)
- 2-V-Ausgangsspannung für hochauflösende Messungen
- Visueller und akustischer Überlastalarm
- Eingangsanschluss auf der Rückseite
- Externe Stromversorgung für flexible Nutzung
- Schnelle Stabilisierung innerhalb von ca. 30 Sekunden
Im Zentrum des 792A steht ein patentierter Festkörper-RMS-Temperatursensor, der sich seit Jahrzehnten in der Messtechnik bewährt hat. Im Vergleich zu klassischen Thermoelementen liefert dieser Sensor eine deutlich höhere Ausgangsspannung von 2 V statt 7 bis 10 mV, was ein hervorragendes Signal-Rausch-Verhältnis und minimale Umkehrspannen von etwa 10 ppm ermöglicht. Dadurch lassen sich hochauflösende Messungen mit einem digitalen Spannungsmesser durchführen, was die Handhabung vereinfacht und gleichzeitig präzisere Ergebnisse liefert.
Dank seiner geringen thermischen Masse erreicht das Gerät schnell stabile Messbedingungen und kann zuverlässig in einem Temperaturbereich von 11 bis 35 °C eingesetzt werden. Die robuste Bauweise sowie die Fertigung nach strengen Qualitätsrichtlinien gewährleisten eine hohe Zuverlässigkeit im täglichen Einsatz. Jeder 792A wird mit einem Kalibrierzertifikat sowie einer detaillierten Tabelle zu Korrekturfaktoren und Unsicherheiten geliefert.
Die Rückführbarkeit der Messergebnisse wird durch ein speziell entwickeltes System sichergestellt, das nationale Normwerte präzise auf die Produktionsumgebung überträgt. Durch statistische Auswertung mehrerer Referenzgeräte werden Übertragungsunsicherheiten minimiert. Optional können Anwender die Kalibrierung direkt durch nationale Normungseinrichtungen verifizieren lassen, um höchste Anforderungen an Genauigkeit zu erfüllen.
Besonderheiten und Features
- Patentierter RMS-Temperatursensor mit hoher Langzeitstabilität
- Sehr kleines Signalrauschen und hohe Messgenauigkeit
- Schnelle Einsatzbereitschaft durch kurze Aufwärmzeit
- Hohe Rückführbarkeit durch zertifizierte Kalibrierprozesse
- Optimiert für den Einsatz mit Digitalmultimetern
