Erdungsmessgeräte

Erdschleifenmesszange Fluke 1630-2 FC
Mit der Erdschleifenmesszange können Sie die Erdungskomponenten von Anlagen an schwer zugänglichen Stellen prüfen, z. B. in Innenräumen oder voll gepflasterten Bereichen, in denen keine Erdspieße eingetrieben werden können.
Messen ohne Trennen: Sie können die Erdschleifenimpedanz messen, ohne die Erdungselektrode abzutrennen und wieder an der Anlage anzuschließen.

Die Erdschleifenmesszange Fluke 1630-2 FC ist ein hochwertiges, robustes Werkzeug in bewährter Fluke Qualität.
Die Hochleistungszange bleibt ausgerichtet und kalibriert – auch bei täglicher Nutzung in anspruchsvollen Industrieumgebungen.

Spießlose Messung
Das Fluke 1630-2 FC misst mit der Doppelzange Erdschleifenwiderstände an mehrfach geerdeten Systemen.
Dadurch entfällt die gefährliche und zeitraubende Aufgabe, die parallelen Erdverbindungen zu trennen, und die Suche nach geeigneten Positionen für Erdspieße.
Sie können auch Erdungsmessungen an schwierigen Stellen innerhalb von Gebäuden, an Strommasten und überall dort vornehmen, wo keine Erdspieße ins Erdreich gesteckt werden können.

Fluke-Connect®-Wireless-System
Die 1630-2 FC unterstützt das Fluke Connect Wireless System (in einigen Regionen möglicherweise nicht verfügbar).
Fluke Connect übermittelt die Messdaten der Strommesszange drahtlos zu einer App auf einem Smartphone oder Tablet. Die App zeigt die Messwerte der Erdwiderstandsmessung auf dem Display des Smartphones oder Tablets an.
Die Messwerte, GPS-Position sowie Bilder können von dem Smartphone in der Fluke Connect Cloud gespeichert und für Andere freigegeben werden.

Wichtigste Merkmale:

Erdschlussstrommessung (Leckstrom gegen Erde)
Sie können Leckströme über die Erdung messen, ohne den Tiefenerder vom Erdungssystem zu trennen – ideal zur Fehlersuche.

Robust
Die Hochleistungszange bleibt ausgerichtet und kalibriert – auch bei täglicher Nutzung in anspruchsvollen Industrieumgebungen.

Protokollierung von Messdaten
Die Erdschleifenmesszange erfasst die Daten automatisch in vorgegebenen Intervallen und speichert bis zu 32.760 Messwerte im eingestellten Protokollierungsintervall.
Das Erfassen und Speichern der Messwerte spart viel Zeit.

Alarmschwellenwert
Benutzerdefinierte Alarmgrenzwerte (HI/LO) ermöglichen eine schnelle Auswertung der Messungen.

Bandpassfilter
Durch die wählbare Bandpassfilterfunktion wird bei der AC-Leckstrommessung unerwünschtes Rauschen beseitigt.

GEO Erdungsmessgerät Fluke 1623-2
Fluke 1623-2 ist ein einzigartiges Erdungsmessgerät, das alle vier Arten der Erdungsmessung ausführen kann.

• 3- und 4-poliges Spannungsfallverfahren (mit Spießen)
• 4-polige Erdwiderstandsmessung (mit Spießen)
• Selektive Messung (mit einer Zange und Spießen)
• Spießlose Messung (nur mit zwei Zangen)

GEO Erdungsmessgerät-Kit Fluke 1623-2
Fluke 1623-2 ist ein einzigartiges Erdungsmessgerät, das alle vier Arten der Erdungsmessung ausführen kann.

• 3- und 4-poliges Spannungsfallverfahren (mit Spießen)
• 4-polige Erdwiderstandsmessung (mit Spießen)
• Selektive Messung (mit einer Zange und Spießen)
• Spießlose Messung (nur mit zwei Zangen)

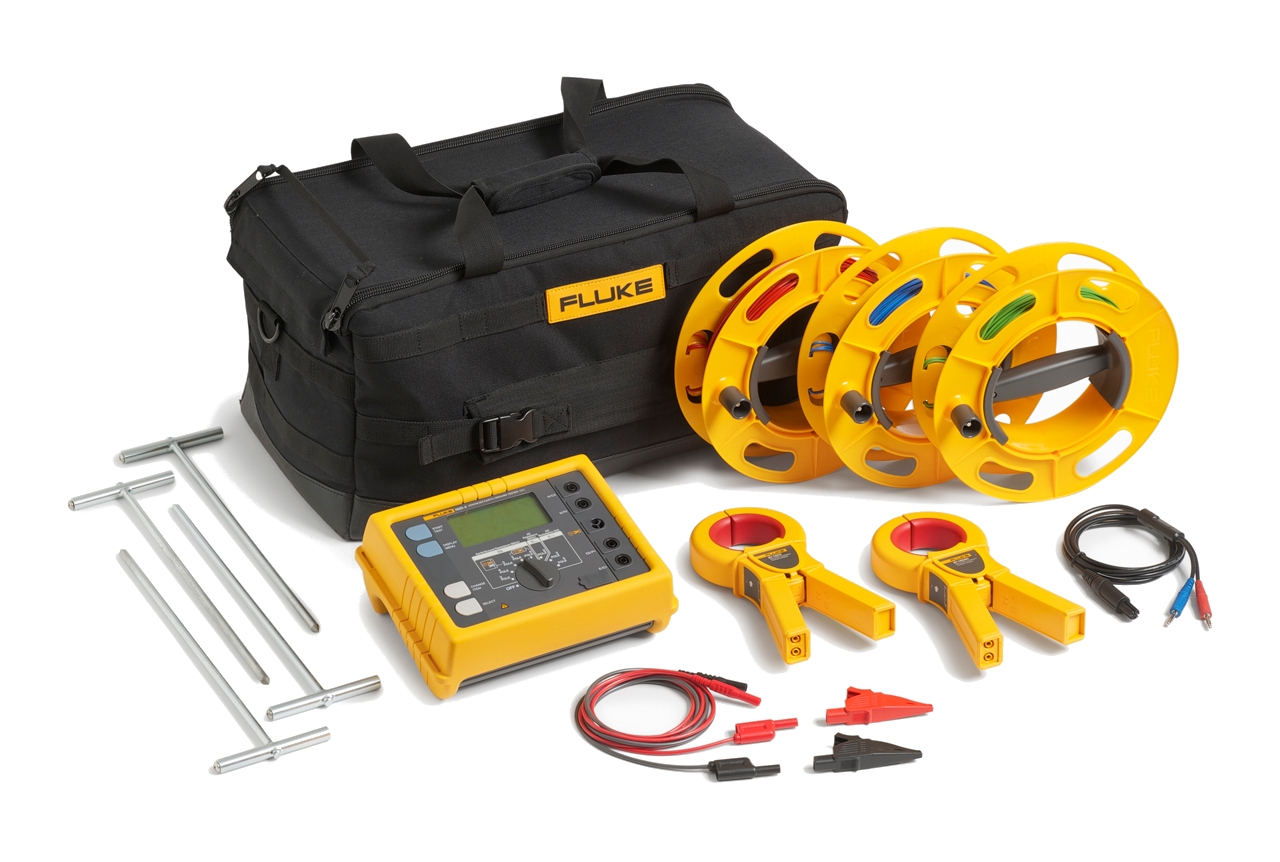

GEO Erdungsmessgerät Fluke 1625-2
Das GEO Erdungsmessgerät Fluke 1625-2 bietet Funktionen für die Datenspeicherung und den Download über einen USB-Anschluss.
Erstklassiges Zubehör dient zur Vereinfachung und Verkürzung der Messzeit.

• 3- und 4-poliges Spannungsfallverfahren und Erdschleifenwiderstandsmessung
• 4-polige Erdwiderstandsmessung
• Selektive Messung an Tiefenerdern mit 1 Stromzange
• Spießlose Messung an Tiefenerdern mit 2 Stromzangen
• Schutzart IP56 für den Außenbereich
• Robuste Tragetasche
• USB-Datenspeicherung und -übertragung

GEO Erdungsmessgerät-Kit Fluke 1623-2
Das GEO Erdungsmessgerät Fluke 1625-2 bietet Funktionen für die Datenspeicherung und den Download über einen USB-Anschluss.
Erstklassiges Zubehör dient zur Vereinfachung und Verkürzung der Messzeit.

• 3- und 4-poliges Spannungsfallverfahren und Erdschleifenwiderstandsmessung
• 4-polige Erdwiderstandsmessung
• Selektive Messung an Tiefenerdern mit 1 Stromzange
• Spießlose Messung an Tiefenerdern mit 2 Stromzangen
• Schutzart IP56 für den Außenbereich
• Robuste Tragetasche
• USB-Datenspeicherung und -übertragung

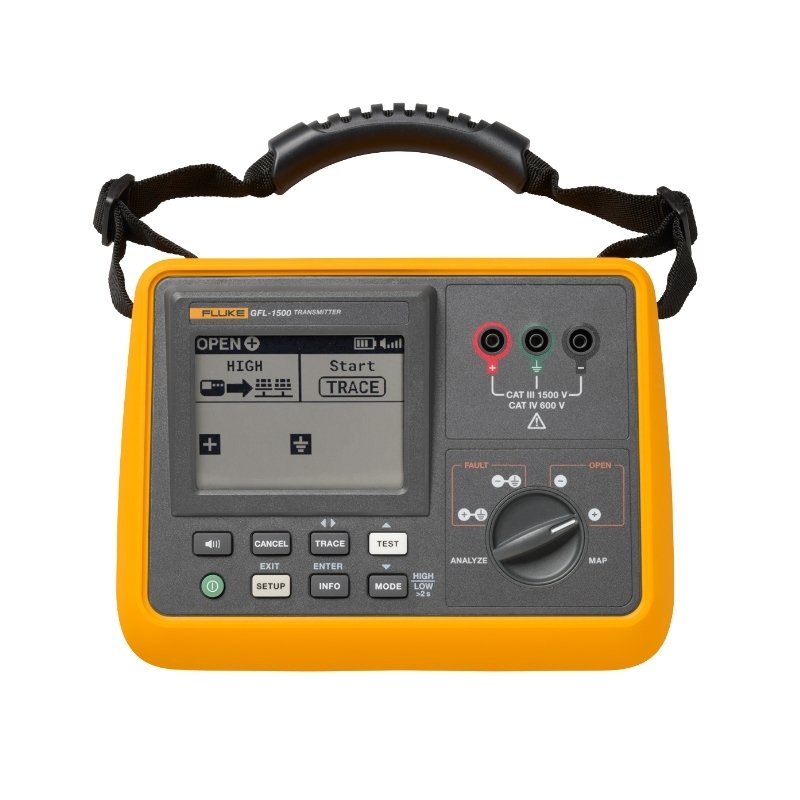

Fluke GFL-1500 Solar Ground Fault Locator

Der Fluke GFL-1500 ist ein innovatives Prüfgerät zur schnellen und sicheren Lokalisierung aktiver Erdschlüsse in Photovoltaik-Systemen. Mit seiner berührungslosen Signalverfolgung ermöglicht er eine intuitive Fehlerdiagnose direkt am Ort des Geschehens – ideal für Wartungsteams in großen Solaranlagen. Das System vereinfacht die Fehlersuche erheblich und reduziert gleichzeitig die Gefährdung durch elektrische Spannungen.

Grundfunktionen

• Lokalisierung aktiver Erdschlüsse in DC-Systemen
• Berührungslose Signalverfolgung zur Fehleranalyse
• Drei-Komponenten-System: Sender, Empfänger, Signalverfolgungszange
• Einsatzfähig bis 1500 V DC / 600 V AC
• Unterstützung bei String-Mapping und Leitungsunterbrechungen

Der GFL-1500 nutzt die patentierte FaultTrack™-Technologie, um ein verfolgbares Signal entlang des Fehlerpfads zu erzeugen. Techniker können dieses Signal vom Sender bis zur exakten Fehlerstelle verfolgen – ohne aufwändige manuelle Tests oder detaillierte Dokumentation der String-Layouts. Besonders in großflächigen PV-Anlagen mit unvollständigen Plänen bietet das Gerät eine enorme Zeitersparnis und erhöht die Sicherheit bei der Fehlersuche.

Das System besteht aus einem Sender, einem Empfänger und einer Signalverfolgungszange. Die Zange erlaubt die Identifikation fehlerhafter Strings oder Kombinierer, selbst in störungsreichen Umgebungen. Die intuitive Bedienung und robuste Bauweise machen den GFL-1500 zum idealen Werkzeug für den Einsatz unter realen Bedingungen – von Modul- bis Wechselrichterebene.

Normenkonformität ist ebenfalls gewährleistet: Der Sender und Empfänger sind gemäß IEC 61010-1 und 61010-2-030 für CAT III 1500 V DC und CAT IV 600 V zertifiziert. Die Signalverfolgungszange ist für isolierte Leiter bis 1500 V geeignet.

Besonderheiten und Features

• FaultTrack-Technologie zur präzisen Fehlerverfolgung
• Echtzeit-Audio-Feedback zur Signalverfolgung
• Analysefunktion zur Einschätzung von Fehlerort, Widerstand und Spannung
• Mapping-Funktion zur String-Identifikation
• Open-Circuit-Funktion zur Lokalisierung von Leitungsunterbrechungen
• Hochauflösendes LCD-Display mit Hintergrundbeleuchtung
• Einstellbare Signalstärke und Audioausgabe
• Robustes Gehäuse mit IP54-Schutzklasse

Für eine optimale Nutzung empfiehlt sich die Kombination mit ergänzenden Produkten wie dem Fluke 393 FC Stromzangenmessgerät oder dem PVA-1500 PV-Analysator. Zubehör wie MC4-Entriegelungswerkzeuge, zusätzliche Testleitungen und Premium Care Servicepakete runden das Angebot ab und sorgen für maximale Betriebssicherheit und Effizienz.

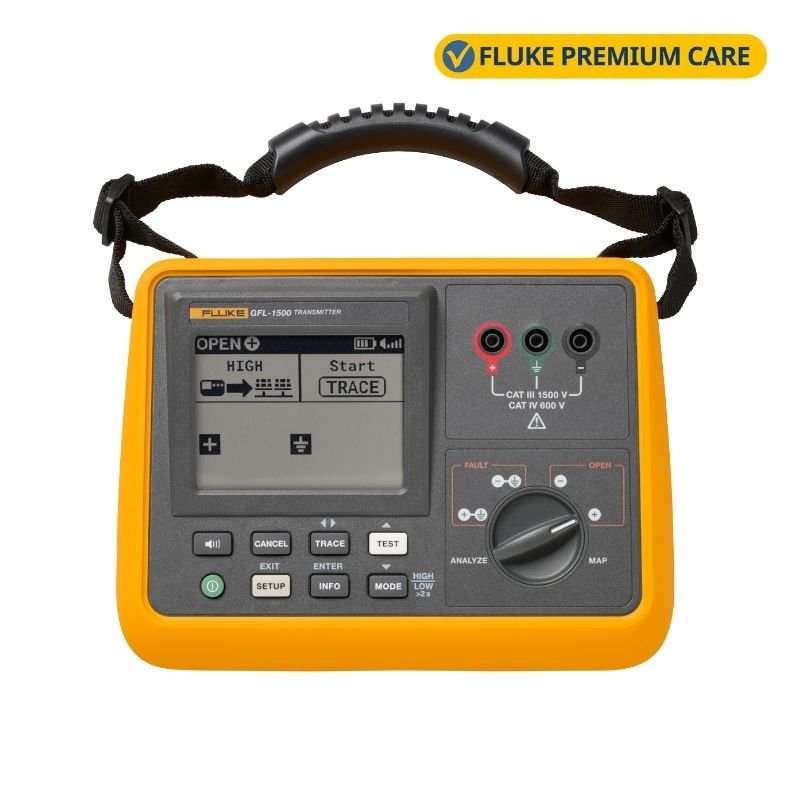

Fluke GFL-1500 Solar Ground Fault Locator

Der Fluke GFL-1500 ist ein innovatives Prüfgerät zur schnellen und sicheren Lokalisierung aktiver Erdschlüsse in Photovoltaik-Systemen. Mit seiner berührungslosen Signalverfolgung ermöglicht er eine intuitive Fehlerdiagnose direkt am Ort des Geschehens – ideal für Wartungsteams in großen Solaranlagen. Das System vereinfacht die Fehlersuche erheblich und reduziert gleichzeitig die Gefährdung durch elektrische Spannungen.

Grundfunktionen

• Lokalisierung aktiver Erdschlüsse in DC-Systemen
• Berührungslose Signalverfolgung zur Fehleranalyse
• Drei-Komponenten-System: Sender, Empfänger, Signalverfolgungszange
• Einsatzfähig bis 1500 V DC / 600 V AC
• Unterstützung bei String-Mapping und Leitungsunterbrechungen

Der GFL-1500 nutzt die patentierte FaultTrack™-Technologie, um ein verfolgbares Signal entlang des Fehlerpfads zu erzeugen. Techniker können dieses Signal vom Sender bis zur exakten Fehlerstelle verfolgen – ohne aufwändige manuelle Tests oder detaillierte Dokumentation der String-Layouts. Besonders in großflächigen PV-Anlagen mit unvollständigen Plänen bietet das Gerät eine enorme Zeitersparnis und erhöht die Sicherheit bei der Fehlersuche.

Das System besteht aus einem Sender, einem Empfänger und einer Signalverfolgungszange. Die Zange erlaubt die Identifikation fehlerhafter Strings oder Kombinierer, selbst in störungsreichen Umgebungen. Die intuitive Bedienung und robuste Bauweise machen den GFL-1500 zum idealen Werkzeug für den Einsatz unter realen Bedingungen – von Modul- bis Wechselrichterebene.

Normenkonformität ist ebenfalls gewährleistet: Der Sender und Empfänger sind gemäß IEC 61010-1 und 61010-2-030 für CAT III 1500 V DC und CAT IV 600 V zertifiziert. Die Signalverfolgungszange ist für isolierte Leiter bis 1500 V geeignet.

Besonderheiten und Features

• FaultTrack-Technologie zur präzisen Fehlerverfolgung
• Echtzeit-Audio-Feedback zur Signalverfolgung
• Analysefunktion zur Einschätzung von Fehlerort, Widerstand und Spannung
• Mapping-Funktion zur String-Identifikation
• Open-Circuit-Funktion zur Lokalisierung von Leitungsunterbrechungen
• Hochauflösendes LCD-Display mit Hintergrundbeleuchtung
• Einstellbare Signalstärke und Audioausgabe
• Robustes Gehäuse mit IP54-Schutzklasse

Für eine optimale Nutzung empfiehlt sich die Kombination mit ergänzenden Produkten wie dem Fluke 393 FC Stromzangenmessgerät oder dem PVA-1500 PV-Analysator. Zubehör wie MC4-Entriegelungswerkzeuge, zusätzliche Testleitungen und Premium Care Servicepakete runden das Angebot ab und sorgen für maximale Betriebssicherheit und Effizienz.

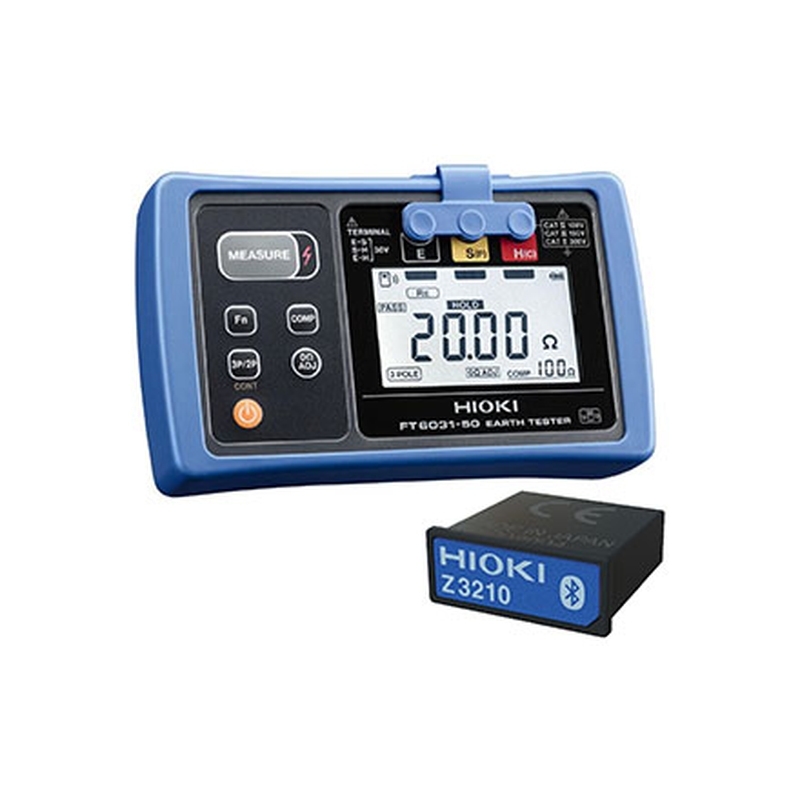

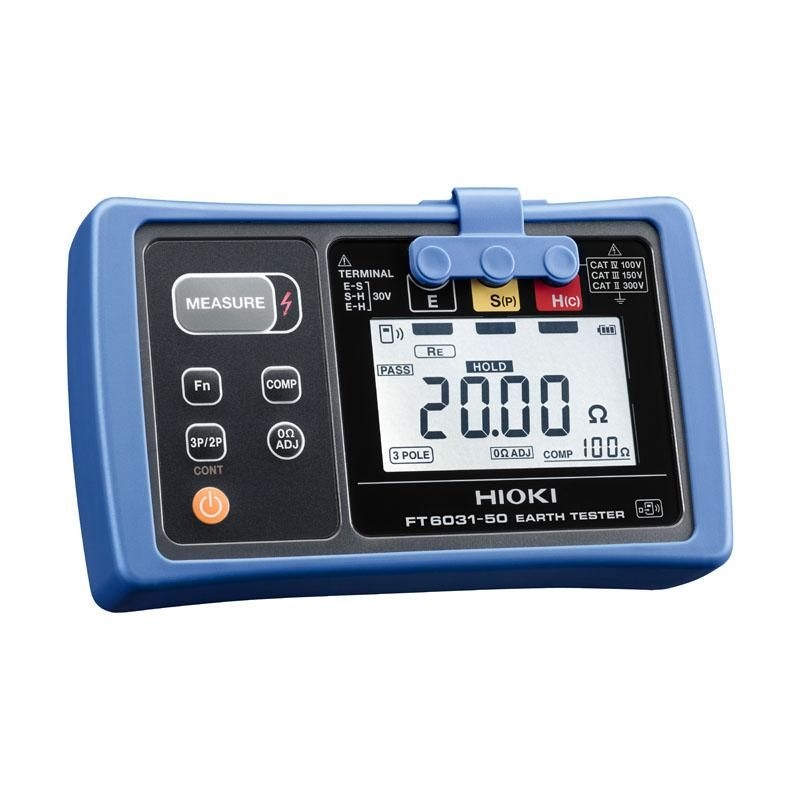

EARTH TESTER FT6031
Die Erdung oder das Erden von elektrischen Geräten ist für die Aufrechterhaltung der Sicherheit, den Schutz von Menschenleben sowie die Vermeidung von Schäden an Geräten unerlässlich.
Der FT6031-03 ist ein staub- und wasserdichter zwei- oder dreipoliger Erdungswiderstandstester nach IP67 mit großem, gut ablesbarem Display, hochempfindlichen Erdungsstäben und einer innovativen Kabeltrommel, der den Zeitaufwand für die Durchführung von Erdungswiderstandsprüfungen erheblich reduziert.

• CAT IV 100 V, CAT III 150 V, CAT II 300 V
• IP67 geschützt - die Spitze der Branche
• Testen Sie alle Bodentypen von Klasse A bis Klasse D mit einem einzigen Messgerät
• Großer Messbereich 0 bis 2000 OHM
• Minimierung der Verkabelungszeit durch innovative Erdungsstangen und Kabeltrommel

ERDUNGSMESSZANGEN DET14C
DET14C und DET24C stellen eine neue Generation anklemmbarer Erdungswiderstandsprüfer dar. Diese Geräte induzieren einen Prüfstrom in geerdete Systeme und messen den Erdungswiderstand in Multi-Masse-Installationen, ohne dass der Masseanschluss getrennt werden muss.
Sie bieten einen marktführenden Zugang, fortschrittliche Funktionen, eine einfache Bedienung und einen CAT-IV-600-V-Sicherheitsschutz.

Sie sind mit flachen Zangenbacken versehen und verhindern Schmutzablagerungen, wodurch die Messintegrität und Zuverlässigkeit gegenüber Produkten mit ineinandergreifenden Zähnen erhöht wird.
Weitere Verbesserungen gegenüber Produkten der aktuellen Generation sind eine verbesserte Genauigkeit und eine bis zu 300 % längere Batterielebensdauer.
In elektrisch verrauschten Umgebungen bietet die eingebaute Filterfunktion eine erhöhte Störfestigkeit.

Wichtigste Merkmale:

• Elliptische Klemmform verbessert den Zugang zu Erdungskabeln und -bändern bis zu 50 mm
• Wartungsarme, flache Zangenbackenoberfläche
• Misst den Bodenwiderstand von 0,05 Ohm bis 1500 Ohm
• Misst den Effektivwert des Erdableitstroms von 0,5 mA rms bis 35 A rms
• CAT IV 600V Sicherheitseinstufung
• Hintergrundbeleuchtete LCD-Anzeige
• Bis zu 256 Datenaufzeichnungen

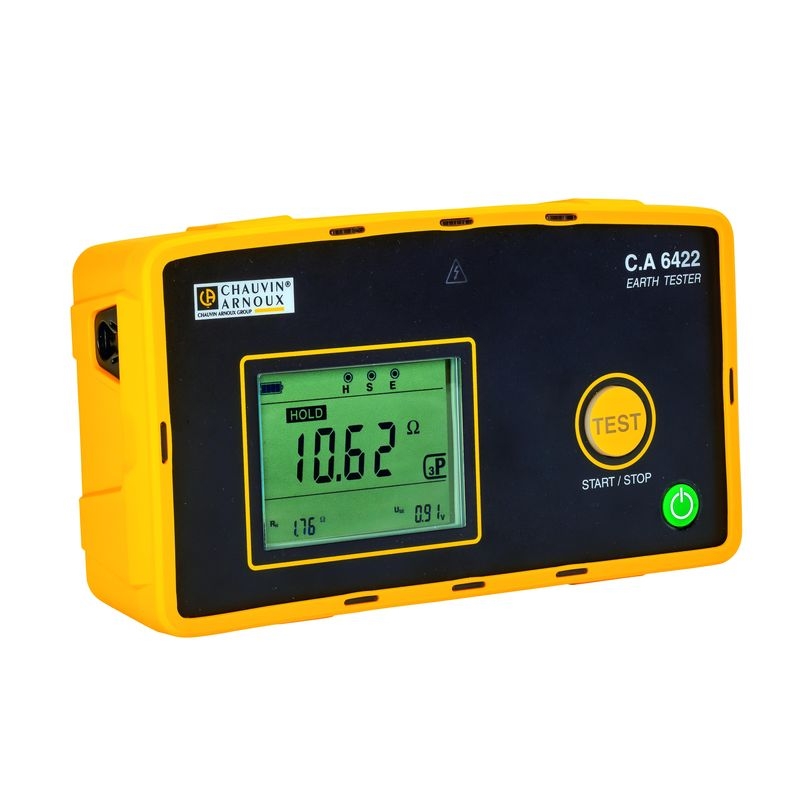

Erdungsprüfer C.A 6422
Der wasserdichte und robuste Erdungsprüfer C.A 6422 ist für den intensiven Feldeinsatz geeignet. Dieser Prüfer ermöglicht 2-Pol- und 3-Pol-Erdmessungen. Die Anschlüsse sind mit Text und Farbkodierung eindeutig gekennzeichnet.
Alle Messungen und Funktionen liegen direkt an der Gerätevorderseite und lassen sich auch mit Handschuhen bedienen.
Der C.A 6422 verfügt über ein beleuchtetes LCD-Display, das eine ausgezeichnete Lesbarkeit bietet. Eine Warnlampe zeigt das Vorhandensein gefährlicher Spannung an, während das blinkende Symbol NOISE (Rauschen) das Vorhandensein von Störspannungen anzeigt.

Technische Daten:

• Widerstand 2-Pol: von 0,05 Ohm bis 50 kOhm
• Erde 3-Pol: 0,5 Ohm bis 2 kOhm
• Messmodus: einzeln oder kontinuierlich
• Stromversorgung: 6 LR6- oder AA-Batterien
• Erfüllt IEC 61557-1 und IEC 61557-4
• 600V KAT IV
• IP65

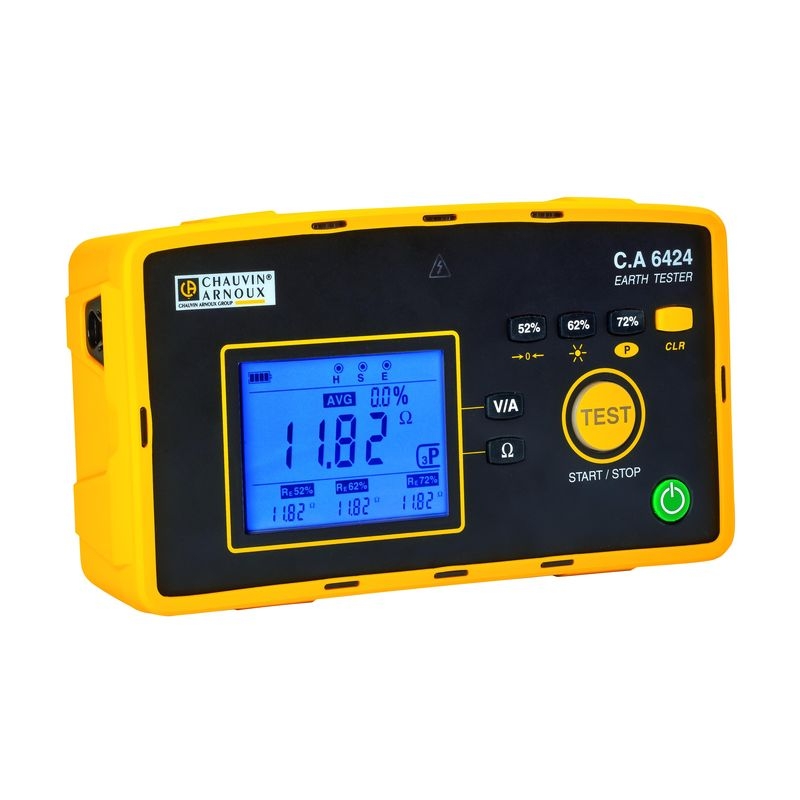

Erdungsprüfer C.A 6424
Der Erdungsprüfer C.A 6424 ist wasserdicht und robust, bei den 2-Pol- und 3-Pol-Erdmessungen ist die Sicherheit gewährleistet.
Eine Text- und Farbmarkierung verhindert, dass dem Benutzer Anschlussfehler passieren. Der Prüfer ermöglicht auch Spannungsmessungen bis zu 600V. Alle Messungen und Funktionen liegen direkt an der Gerätevorderseite und lassen sich auch mit Handschuhen bedienen.
Eine spezielle G72-Klemme ermöglicht die Messung von Phasen- und Leckströmen von 0,5mA bis 60A. Eine Taste zum Kompensieren der Leitungen ist vorhanden. Eine Warnlampe zeigt das Vorhandensein gefährlicher Spannung an, während das blinkende Symbol NOISE (Rauschen) das Vorhandensein von Störspannungen anzeigt.

Das Ohmmeter CA 6424 verfügt über ein beleuchtetes dreifaches Display, sodass alle relevanten Informationen auf demselben Bildschirm angezeigt werden: Messergebnis, Messfehler oder die aufgezeichneten Werte sowie zusätzliche Informationen (USE, RH usw.).

Technische Daten:

• Spannung von 0 bis 600V
• Widerstand 2-Pol: von 0,05 Ohm bis 50 kOhm
• Erde 3-Pol: 0,5 Ohm bis 50 kOhm
• Messmodus: einzeln oder kontinuierlich
• Widerstands des RH-Stabs
• Messung der Spannung USE
• Strommessung mit G72-Klemme: von 0,5 mA bis 60A (optional erhältlich)
• Die automatische Abschaltung kann deaktiviert werden
• Erfüllt IEC 61557-1 und IEC 61557-4
• Aufladen der NiMH-Akkus über Netz, USB oder Zigarettenanzünder
• 600V KAT IV
• IP65
