Multiproduktkalibratoren

Multifunktions-Kalibrator für VDE Prüfgeräte und elektrische Tester,
Hochspannungstester, Isolationsmessgeräte, Installationstester (VDE 0100), Gerätetester (VDE 701/702), Schleifenimpedanz, Leckstrom, Schutzerdung, RCD/FI, medizinische Sicherheit

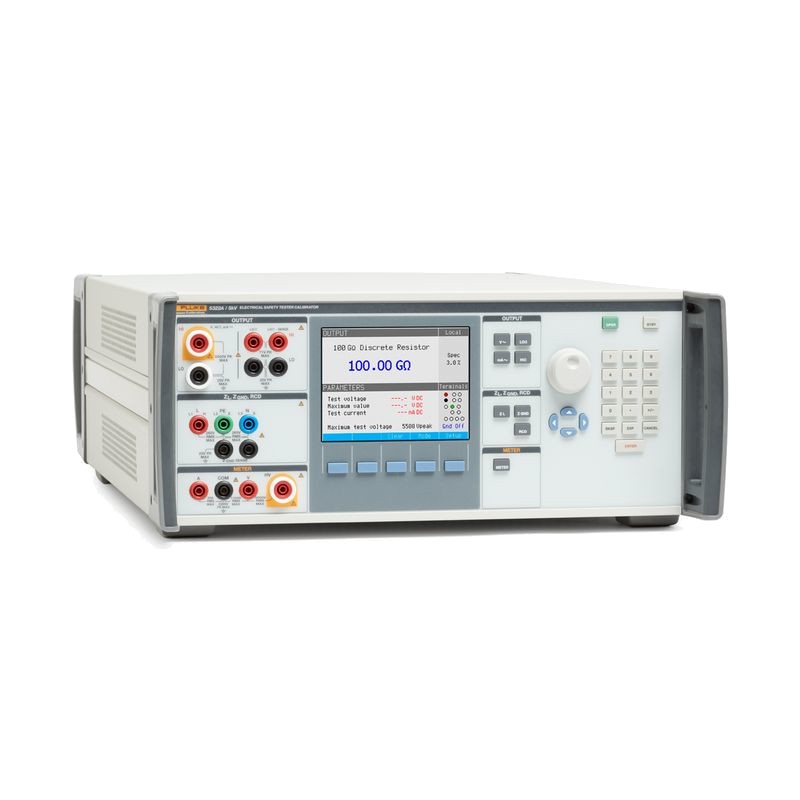

Der Multifunktionskalibrator für elektrische Messgeräte 5322A unterstützt Kalibriertechniker bei der Einhaltung neuer gesetzlicher Vorschriften, und das bis zu viermal schneller als mit herkömmlichen manuellen Methoden mit mehreren Produkten.

Der 5322A vereint viele Funktionen in einem einzigen Gerät und ersetzt dadurch diskrete Widerstände, Dekadenboxen und andere individuelle Lösungen, die häufig zur Kalibrierung von elektrischen Prüf -und Messgeräten eingesetzt werden. Diese Komplettlösung beschleunigt und vereinfacht die Kalibrierung, da Anwender nur den Umgang mit einem Kalibrator statt mehrerer Geräte lernen sowie diesen bedienen und instand halten müssen. Und während es schwierig ist, eine Anordnung mit mehreren Geräten zu automatisieren, erfolgt die Automatisierung des 5322A einfach mit der Kalibriermanagementsoftware MET/CAL, die auch die weitere Steigerung von Geschwindigkeit und Durchsatz ermöglicht.

Kalibrieren Sie alle gängigen elektrischen Prüf- und Messgeräte mit nur einem Kalibrator. Der 5322A kalibriert die wichtigsten Kategorien von elektrischen Prüf- und Messgeräten. Die Vorteile dieses Kalibrators lassen sich am besten durch die Funktionalität für die Kalibrierung der einzelnen Gerätekategorien beschreiben.

Umfangreiche Abdeckung des Arbeitspensums

Der 5320A kalibriert eine breite Palette von Geräten, darunter:

• Hochspannungsprüfgeräte (Hipot Tester)
• Isolationsmessgeräte einschließlich älterer analoger Messgeräte
• Prüfgeräte für Schleifen-/Netzimpedanz
• Durchgangsprüfer
• Erdungsprüfer
• Erdungsmessgeräte
• Leckstromprüfgeräte
• Prüfgeräte für Fehlerstrom-Schutzeinrichtungen (RCD) oder Fehlerstromschutzschalter (GCFI)
• Multifunktions-Installationstester und Gerätetester

Wichtigste Funktionen und Vorteile

Stufenlos einstellbare Widerstandsausgänge für hohe Spannungen zur Simulation hoher Widerstände für die Kalibrierung von Isolationsmessgeräten bis 5 kV. Anwender können stufenlos jeden Widerstandswert einstellen, um für jedes zu prüfende Gerät die geforderten Nennwerte bereitzustellen. Dadurch ist auch die Kalibrierung älterer Prüfgeräte mit Handkurbel möglich.

Aktive Schleifenkompensation erleichtert das Kalibrieren der Schleifen-/Netzimpedanzfunktion eines Installationstesters durch die Kompensation der Restimpedanz während der Kalibrierung.

600-V-Quelle (Option) ermöglicht die Kalibrierung von Wechselstrom-Spannungsmessungen bei Aufgaben mit Messfunktionen. Diese Funktion ist auch zur Stromversorgung für viele Arten von Gerätetestern nützlich.

4-Leiter-Anschluss ermöglicht genaue Messungen niedriger Ströme und Erdungsmessungen mit hohem Strom, um neuere 4-Leiter-Prüfgeräte mit höherer Genauigkeit prüfen zu können.

Lastwiderstände für Spannungen bis 5 kV (Zubehör 5322A-LOAD), ermöglichen das präzise Prüfen von Hipot Testern.

RCD-Simulation ermöglicht die Prüfung von Installations- und Gerätetestern mit hoher Genauigkeit bei den wichtigen Messgrößen Strom und Zeit. Die Auslösezeiten des 5322A bieten bessere Messunsicherheitsverhältnisse als 4:1, die Unsicherheit beim Auslösestrom beträgt 1 %.

Welligkeitskoeffizient- und THD-Messungen zeigen die Signalreinheit von Hipot Testern bis 5 kV an, wie in vielen Vorschriften gefordert.

Mehrere Modelle geben Ihnen die Flexibilität zur Auswahl der Funktionen, die am besten zu Ihren Kalibrieraufgaben und Ihrem Budget passen.

Kompatibilität mit der Software MET/CAL zur Automatisierung des 5322A für verbesserten Durchsatz und höhere Konsistenz.

Multiproduktkalibrator, für Ausgabe von Spannung, Strom, Widerstand, Kapazität und Temperatur, kontinuierliche Geben von Strom bis zu 30A, geeignet für Multimeter bis 4,5 Stellen

Bessere Leistung für die Vor-Ort-Kalibrierung oder mobile Kalibrierung

Der Multiproduktkalibrator 5540A bietet gegenüber dem bewährten 5502A erweiterte Funktionen zur Kalibrierung. Dabei deckt er viele der anspruchsvollen Anforderungen für die Kalibrierung von Messgeräten vor Ort ab. Er kalibriert die gängigsten digitalen Handmultimeter mit verbesserten Messunsicherheitsverhältnissen (TURs) und Strommesszangen mit kontinuierlichem Strom bis 1500 A.

Zu den technischen Verbesserungen gehört das Geben von kontinuierlichem Strom bis 30 A statt 20 A, das die Wartezeit bei Kalibrierungen mit hohem Strom reduziert. Durch die Neugestaltung der Produktreihe können Sie Ihre vorhandenen digitalen Handmultimeter in Labor und Werkstatt mit noch größerer Zuverlässigkeit kalibrieren. Eine größere Auswahl an Thermoelement-Typen und ein neuer Thermoelement-Anschluss ermöglichen eine einfachere Verbindung und erweitern den Anwendungsbereich bei Temperaturkalibrierungen. Der Arbeitsbereich wird noch erweitert, wenn der 5540A mit einem Verstärker 52120A und einer geeigneten Spule kombiniert wird, um den Ausgangsstrom auf 6000 A zu erhöhen und damit Stromsensoren wie Rogowski-Spulen kalibrieren zu können.

Die Spezifikationen des 5540A sind so ausgelegt, dass das 8½-stellige DMM Fluke 8588A und ein 30A Shunt für eine Kalibrierung verwendet werden kann. Somit kann man die maximale Betriebszeit erhöhen und das Risiko minimieren.

Adäquater Ersatz für den 5502A, ausgenommen der dualen Ausgabe (Scheinleistung).

Optimiert für Ihre Multimeter-Anwendungen

Der Multiproduktkalibrator 5550A bietet gegenüber dem bewährten 5522A erweiterte Bereiche zur Kalibrierung, um die Anforderungen Ihrer Multimeter noch besser zu erfüllen. Und dank der intuitiven grafischen Bedienoberfläche ist die Handhabung einfacher und sicherer.

Er kalibriert die gängigsten Digitalmultimeter für Werkstatt und Labor mit verbesserten Messunsicherheitsverhältnissen (TURs) und Strommesszangen mit kontinuierlichem Strom bis1000 A.

Zu den technischen Verbesserungen gehört das Geben von kontinuierlichem Strom bis 30 A, das die Wartezeit bei Kalibrierungen mit hohem Strom reduziert. Durch die Weiterentwicklung der Produktreihe können Sie Ihre vorhandenen Multimeter in Werkstatt und Labor mit noch größerer Zuverlässigkeit kalibrieren. Eine größere Auswahl an Thermoelement-Typen und ein neuer Thermoelement-Anschluss ermöglichen eine einfachere Verbindung und erweitern den Anwendungsbereich bei Temperaturkalibrierungen. Der Arbeitsbereich wird noch erweitert, wenn der 5550A mit einem Verstärker 52120A und einer geeigneten Spule kombiniert wird, um den Ausgangsstrom auf 6000 A zu erhöhen und damit Stromsensoren wie Rogowski-Spulen kalibrieren zu können.

Adäquater Ersatz für den 5522A.

Umfassender Anwendungsbereich

Der leistungsstarke Multiproduktkalibrator 5560A kalibriert die gängigsten 6,5-stelligen Multimeter für Werkstatt und Labor mit einem besseren Messunsicherheitsverhältnis (TUR) als 4:1 und Strommesszangen bis 1500 A.

Zu den technischen Verbesserungen gehören das kontinuierliche Geben von Strom bis zu 30 A und die Synthesizer-Funktion für die Simulation der Induktivität. Diese Verbesserungen ermöglichen die vollständige Kalibrierung von Multimetern für Labor und Werkstatt und Strommesszangen. Eine große Auswahl an Thermoelement-Typen und ein neuer Thermoelement-Anschluss ermöglichen eine einfachere Verbindung und erweitern den Temperaturanwendungsbereich. Der Arbeitsbereich wird noch erweitert, wenn der 5560A mit einem Verstärker 52120A und einer geeigneten Spule kombiniert wird, um den Ausgangsstrom auf 6000 A zu erhöhen und damit Stromsensoren wie Rogowski-Spulen kalibrieren zu können.

Der neue Gold-Standard für die elektrische Kalibrierung

Seit 1988 ist die Familie 5700A weltweit der Maßstab für die Genauigkeit und Funktionalität von Multifunktionskalibratoren in Kalibrierlaboratorien. Nun ist es an der Zeit, diesen unübertroffenen Kalibrator weiter zu entwickeln und die Vorteile der Technologie und Vielseitigkeit des 21. Jahrhunderts zu nutzen.

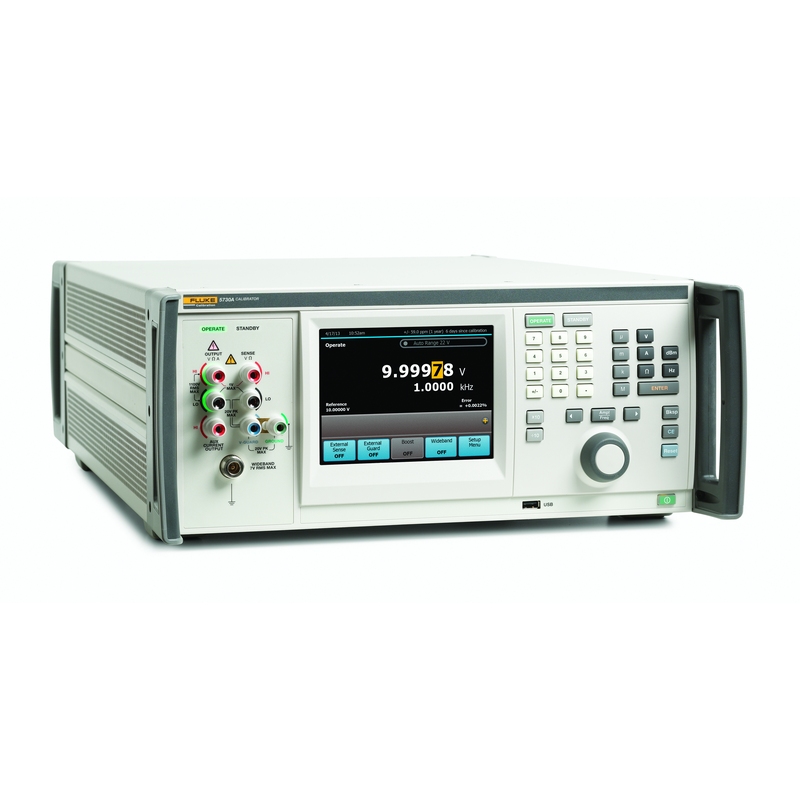

Der Hochleistungs-Multifunktionskalibrator 5730A von Fluke Calibration stellt den Höhepunkt einer jahrelangen technischen Entwicklung, Kundenforschung und Industriedesign-Arbeit dar, um den neuen „Gold-Standard“ für die elektrische Multifunktionskalibrierung auf dem Markt einzuführen.

Hochleistung für die Zukunft

Genau wie mit seinen Vorgängern können mit dem 5730A eine Vielzahl von digitalen Multimetern bis hin zu Digitalmultimetern 8,5-stelliger Anzeige und - wenn der Kalibrator mit der Breitbandoption ausgerüstet ist - HF-Spannungsmessgeräte kalibriert werden. Dieses neue Modell bietet jedoch bessere Spezifikationen, dank derer Sie die Messunsicherheitsverhältnisse (Test Uncertainty Ratio, TUR) und das Vertrauen in die Messwerte steigern können. Zudem ist durch die neuen Spezifikationen kein Schutzbereich mehr erforderlich, wodurch Sie den Kalibrierungen vertrauen und beruhigt sein können.

• Verbesserte Leistungsspezifikationen für Wechselspannung, Wechselstrom und Widerstand
• Kapazitiver 6,5"-VGA-Touchscreen mit grafischer Vollfarb-Benutzeroberfläche
• Visual Connection Management™-Ausgangsanschlüsse unterstützen den Benutzer beim Anschließen
• Grafische Benutzeroberfläche in neun Sprachen
• Kompatibel mit den Verstärkern 52120A und 5725A
• Vollständige MET/CAL-Kompatibilität mit den Prozeduren des 5700A und 5720A
• Einzelkalibrierung mithilfe der externen 10-V-, 1-Ω- und 10-kΩ-Normale, 30-MHz- und 50-MHz-Breitbandausgangsoption erhältlich

Der Präzisions-Prozesskalibrator 7526A von Fluke Calibration vereint Wirtschaftlichkeit und Genauigkeit in einem Tischgerät für die Kalibrierung von Temperatur- und Druckprozessinstrumenten. Kalibrieren Sie RTD- und Thermoelementanzeigen, Druckmessgeräte, Temperaturgeber, digitale Prozesssimulatoren, Datenlogger, Multimeter und weitere Geräte.

• Geben und Messen von Gleichspannung, Strom, Widerstand, RTDs und Thermoelementen
• Genaue Druckmessung mit den Druckmodulen aus den Baureihen Fluke 700P oder 525A-P
• Versorgungsspannung 24 V für Transmitter
• Messen von Schleifenstrom (4–20 mA)
• Funktion zur automatisierten Prüfung von Schaltern
• Für genaue SPRT-Messungen ist die Eingabe von ITS-90-Koeffizienten möglich
• Kompatibel mit der Kalibriersoftware MET/CAL
