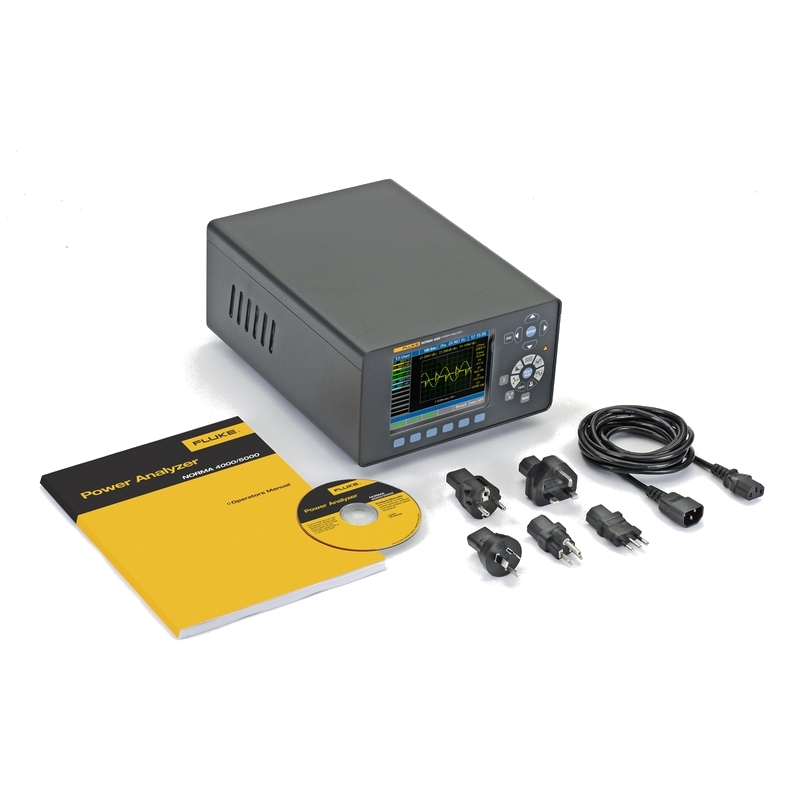

Fluke N4K 3PP50IP

Leistungsanalysatoren, bis zu 8 Eingangsmodule (je Spannung und Strom), Eingangsmodule U7001 (2,5 MHz, 16-bit, ±0.07%, 1500 V) oder Eingangsmodul U7005 (15 MHz, 18-bit, ±0.03%, 1000 V), Schnittstelen: GPIB, RS-232C und Ethernet, optional: Motoranalyse, Waveform und D/A Ausgang, CAN oder CAN FD Interface, optische Schnittstelle

Der Leistungsanalysator eignet sich für präzise Messungen in modernen Energie- und Antriebssystemen. Er unterstützt Entwickler von Motoren, Invertern und leistungselektronischen Schaltungen bei der effizienten Bewertung komplexer Mehrkanal-Setups. Dank hoher Bandbreite, exakter Erfassung von Schaltvorgängen und flexibler Kanalerweiterung ist er ideal für Forschung, Validierung und Qualitätssicherung.

Grundfunktionen

• Messgenauigkeit bis ±0.03% Grundgenauigkeit
• Breitbandige Leistungsanalyse von DC bis 50 kHz
• 18-bit Sampling, 15 MHz
• 8-Kanal-Leistungsmessung
• Automatische Phasenkorrektur für Stromsensoren
• Gleichzeitige Analyse von bis zu 4 Motoren
• CAN bzw. CAN FD Ausgabefunktion
• Power Spectrum Analysis (PSA)
• Messungen bis 1500 V DC CAT II / 1000 V DC CAT III

Der Analysator bietet hochpräzise Leistungsmessungen über ein breites Frequenzspektrum und erfüllt damit Anforderungen an moderne Umrichter, EV‑Antriebe und leistungselektronische Prüfumgebungen. Auch bei schnellen Schaltvorgängen ermöglicht die hohe Abtastrate eine zuverlässige Erfassung dynamischer Effekte. Mehrkanalige Systeme wie Dual‑Inverter, Smart‑Home‑Energiesysteme oder Mehrmotorenantriebe können vollständig in einem Gerät analysiert werden. Für besonders komplexe Anwendungen lassen sich zwei Geräte optisch koppeln, wodurch bis zu 16 Kanäle und 8 Motoren gleichzeitig ausgewertet werden können. Über eine BNC‑Synchronisation sind sogar Messungen mit bis zu 32 Kanälen realisierbar. Die Zeitsynchronität aller Einheiten erleichtert spätere Analysen und stellt konsistente Daten sicher.
Für PMSM‑Anwendungen ermöglicht die elektrische Winkelmessung die Bestimmung von Ld und Lq unter realen Betriebsbedingungen, was eine präzise Vektorregelung unterstützt. Zusätzlich können Drehmomentmessfehler über Korrekturtabellen für Nichtlinearität und Reibung kompensiert werden. Der hohe Spannungsbereich macht die sichere Analyse moderner Solarwechselrichter möglich, während spezielle Eingangsmodule eine genaue Bestimmung von Verlusten an Hochfrequenzreaktoren selbst bei sehr geringem Leistungsfaktor erlauben.

Besonderheiten und Features

• Analyse von 4 Motoren bzw. 2 Motorpaaren gleichzeitig
• Optische Kopplung für 16-Kanal-Betrieb
• BNC-Synchronisation für bis zu 32 Kanäle
• Automatische Sensorphasenkorrektur
• Korrektur von Drehmomentmessfehlern
• Analyse von Hochfrequenz‑Schaltverlusten
• PSA-Funktion zur Frequenzanalyse

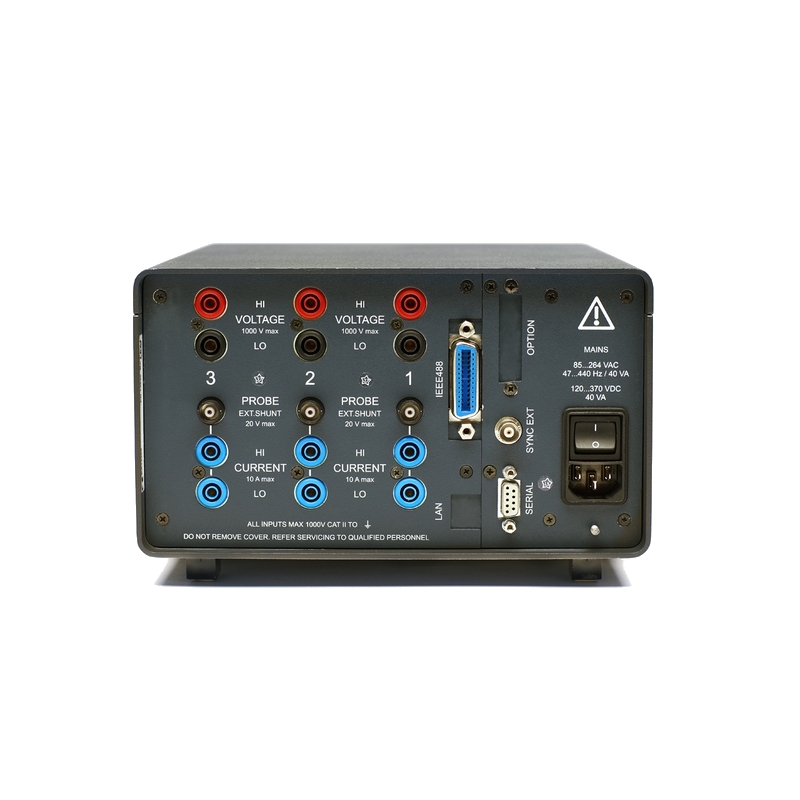

Schnittstellen und Kommunikationsmöglichkeiten

• CAN und CAN FD Output
• BNC-Synchronisation für Mehrgerätebetrieb
• Optische Verbindung zwischen zwei Analysatoren

Optionales Zubehör wie hochspannungsfeste Messleitungen, Eingangsmodule oder passende Stromsensoren erweitert das Einsatzspektrum und ermöglicht eine flexible Anpassung an verschiedene Prüfstände und Applikationen.
