Fluke Networks LIQ-100-IE | #1

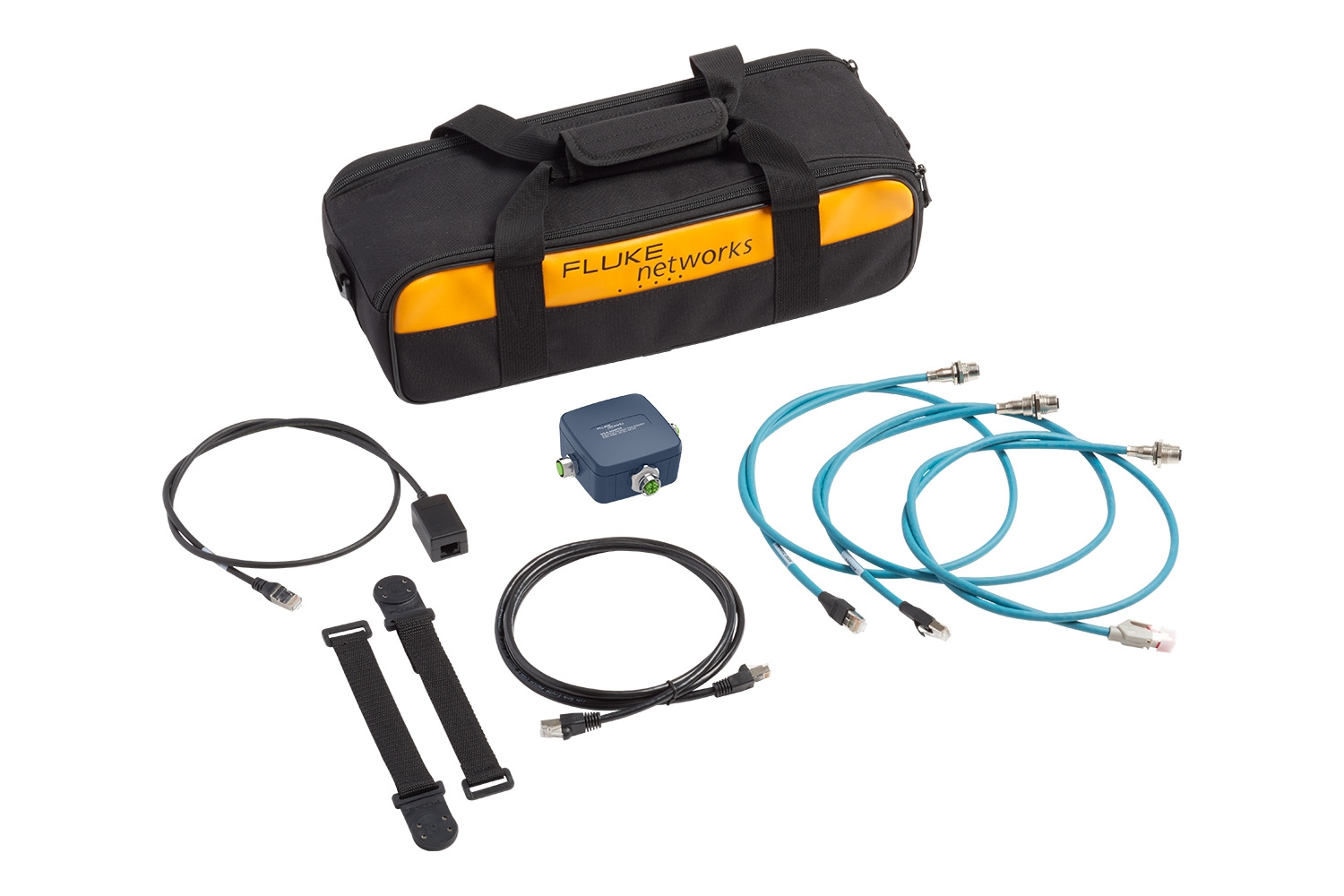

Der LinkIQ LinkIQ Kabel- und Netzwerktester ist die Testlösung zur Überprüfung der Kabelleistung bis zu 10 Gbit/s und zur Lösung von Netzwerkkonnektivitätsproblemen. Der LinkIQ-Tester validiert die Kabelleistung anhand von frequenzbasierten Messungen und einer Kabelkarte des zu prüfenden Kabels. Er führt außerdem Ping-Tests durch, um die Konnektivität zu überprüfen, und die nächste Switch-Diagnose, um wichtige Netzwerkprobleme zu identifizieren und die Switch-Konfiguration zu validieren. So wird ein weiteres Gerät überflüssig. Das LinkIQ-Duo-Modell ergänzt Wi-Fi 6E um eine Wi-Fi-Analyse (wo zulässig), einschließlich Netzwerken, Kanälen und Zugriffspunkten sowie Warnungen vor häufigen Konfigurationsproblemen. Die IE-Modelle ermöglichen die Erkennung von Verdrahtungs- und Split-Pair-Fehlern an RJ45-, M12X-, M12D- und M8D-terminierten Kabeln, die EtherNet/IP, PROFINET, EtherCAT und andere Industrial Ethernet-Protokolle unterstützen. Weitere Funktionen sind analoges und digitales Toning, Port Blink, Remote Office Locators und die Möglichkeit, Ergebnisse über LinkWare PC zu verwalten.

Grundfunktionen

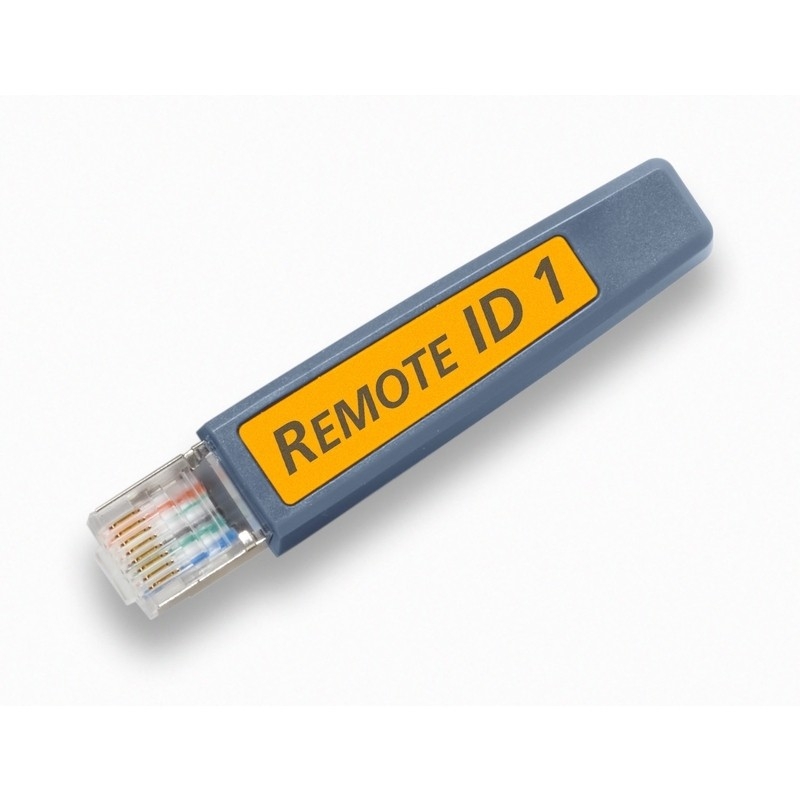

Der LinkIQ-Tester kann Strecken bis zu 305m messen und zeigt die Entfernungen zu Fehlerstellen wie Unterbrechungen, Kurzschlüssen sowie nicht konfektionierte Kabel an. Die Verwendung der Remote-ID ermöglicht eine vollständige Abbildung der Kabelpaare, wodurch falsch verdrahtete und geteilte Paare identifiziert werden können. Die primäre Kabeltestfunktion des LinkIQ-Testers ist der Kabelleistungstest, der die Kabelbandbreite von 10BASE-T bis 10GBASE-T (10 Mbit/s bis 10 Gbit/s) qualifiziert. Er führt diese Tests über frequenzbasierte Messungen durch.

Zusätzliche Funktionen

Neben den robusten Kabeltestfunktionen bietet der LinkIQ-Tester auch detaillierte Informationen über den nächstgelegenen angeschlossenen Switch und Konnektivitätstests mit IP-Ping. Der LinkIQ-Tester verhandelt mit dem Switch, um die angekündigte Datenrate (bis zu 10GBASE-T), Halb-/Vollduplex-Identifikation, Switch-Namen und IP-Adresse, Portnummer und VLAN-Informationen zu ermitteln.

Detaillierte PoE-Prüfung

Zur Vereinfachung der PoE-Installation und Fehlersuche zeigt der LinkIQ-Tester die Paare an, bei denen Leistung eingespeist wird, einschließlich der verschiedenen Leistungsstufen und Paare für Dual-Signatur-Anwendungen. Außerdem belastet der LinkIQ-Tester die Verbindung, um sicherzustellen, dass die angekündigte Leistung tatsächlich vom Switch über die Verkabelungsinfrastruktur geliefert wird. Der LinkIQ-Tester wurde von der Ethernet Alliance nach IEEE-802.3-Standards für zuverlässige Interoperabilität mit mehreren Anbietern zertifiziert.

Testen bis Wi-Fi 6E (nur LinkIQ Duo Modelle)

Der LinkIQ-Duo-Tester erleichtert das Verständnis der Wi-Fi-Umgebung, indem er eine vollständige Testreihe durchführt und die Ergebnisse entsprechend Ihren Wünschen anzeigt: nach Netzwerken, Kanälen oder Zugriffspunkten. Der LinkIQ-Duo-Tester markiert außerdem häufige Konfigurationsfehler, darunter folgende:

• die Verwendung eines illegalen Kanals für die erkannte Region;
• die Verwendung eines nicht empfohlenen Kanals;
• Zugriffspunkte, die sich mit einem benachbarten Zugriffspunkt überschneiden, es sei denn, einer hat einen geringen Stromverbrauch;
• schwache Sicherheitseinstellungen.

Der Netzwerktest zeigt eine Liste der verfügbaren Netzwerke (SSIDs) nach Namen zusammen mit Verschlüsselung, unterstützter Technologie und der Anzahl der Zugriffspunkte in Reichweite an, die jedes Netzwerk unterstützen.
