HIOKI 3561-01

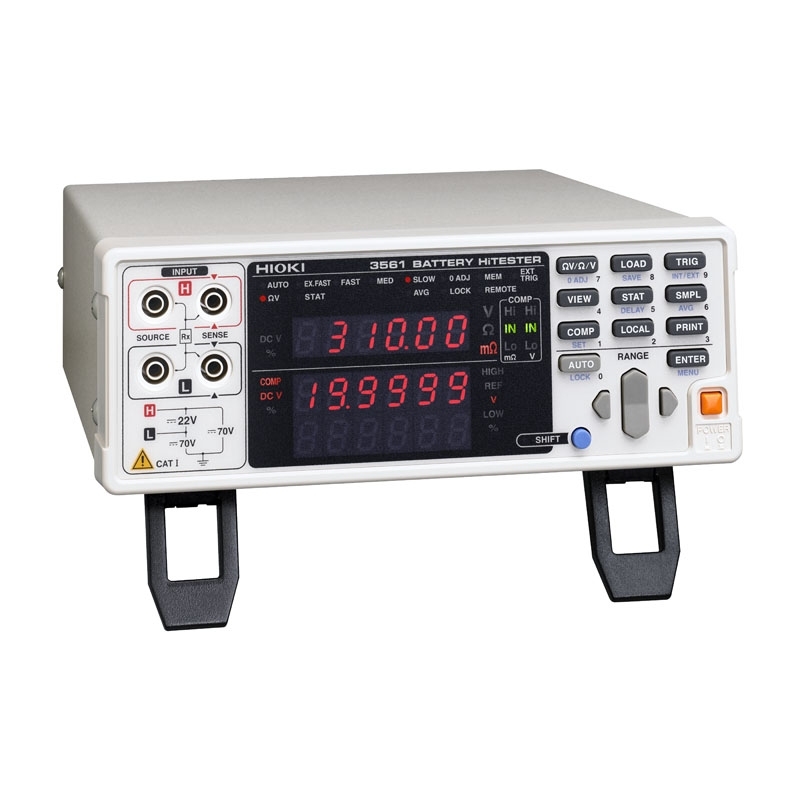

Schnelle Batterie-Diagnose mit dem BATTERY HiTESTER BT3561
Überprüfung von Hochspannungs-Batteriepacks und Batteriemodule während der Fertigung.

• Für Batteriespannungen bis zu 22V DC
• Sampling time: EXTRA-FAST: 4 ms, FAST: 12 ms, MEDIUM: 35 ms, SLOW: 150 ms
• 300 mO bis 3 O Innenwiderstandsbereich
• Test kleiner Batterie-Packs

Schnelle Batterie-Diagnose mit dem BATTERY HiTESTER BT3562
Überprüfung von Hochspannungs-Batteriepacks und Batteriemodule während der Fertigung.

• Für Batteriespannungen bis zu 60V DC
• Sampling time: EXTRA-FAST: 4 ms, FAST: 12 ms, MEDIUM: 35 ms, SLOW: 150 ms
• 3 mO bis 3000 O Innenwiderstandsbereich
• Test großer niederohmiger Zellen
• Analoge Datenausgabe (direkte Datenauslese mittels Logger)

Schnelle Batterie-Diagnose mit dem BATTERY HiTESTER BT3563
Überprüfung von Hochspannungs-Batteriepacks und Batteriemodule während der Fertigung.

• Für Batteriespannungen bis zu 300V DC
• Sampling time: EXTRA-FAST: 4 ms, FAST: 12 ms, MEDIUM: 35 ms, SLOW: 150 ms
• 3 mO bis 3000 O Innenwiderstandsbereich
• Test großer niederohmiger Zellen
• Analoge Datenausgabe (direkte Datenauslese mittels Logger)

Schnelle Batterie-Diagnose mit dem BATTERY HiTESTER BT3564
Hioki's Batterieprüfvorrichtungen unterstützen gleichzeitige Überwachung des Innenwiderstandes und der Batteriespannung von Hochspannungsakkupacks und -Modulen (EV und PHEV).
Der Batterietester kann Spannungen von gesamten Akkupacks bis zu 1000V messen, sowie den Gesamtwiderstand und Sammelschienenwiderstände.

• Für Batteriespannungen bis zu 1000V DC
• Sampling time: FAST: 12 ms, MEDIUM: 35 ms, SLOW: 253 ms
• 0,1 µO bis 3000 O Innenwiderstandsbereich
• Analoge Datenausgabe (direkte Datenauslese mittels Logger)

Das Batterie-Impedanz-Messgerät für Li-Ion Batterien Hioki BT4560-50 kann EIS-Messungen schnell und einfach in Anwendungen von Forschung und Entwicklung bis hin zur Fertigung durchführen. Er bietet hochpräzise Messmöglichkeiten zur Qualitätskontrolle von Hochkapazitätsbatterien und kann zu einem Evaluationssystem erweitert werden, um effizient mehrere Batterien zu messen. Zusätzlich vereinfacht eine neue LAN-Schnittstelle den Aufbau eines Testsystems und bietet zusätzlichen Komfort.

Die elektrochemische Impedanzspektroskopie (Electrochemical Impedance Spectroscopy) ist eine Art von Test, der den Impedanzverlauf einer Batterie über einen breiten Frequenzbereich mittels kleiner Wechselstromsignale misst. Diese Technik liefert detaillierte Einblicke in Eigenschaften wie den Innenwiderstand der Batterie und die Elektrodenreaktionen. Sie hilft, das Verhalten und die Leistung der Batterie zu verstehen, was sie nützlich für Anwendungen in Forschung und Entwicklung sowie in der Qualitätskontrolle macht.

Features

Verwalten Sie den Ladungstransferwiderstand (Rct), den Elektrolytwiderstand (Rel) und den Diffusionswiderstand, um die Qualität der Batteriezelleninspektionen zu verbessern.

• Stellen Sie Ihre eigene Messfrequenz zwischen 0,01 Hz und 1,05 kHz ein
• Verwenden Sie niedrige Frequenzen zur Messung des Ladungsübergangswiderstands und des Diffusionswiderstands
• Verwenden Sie hohe Frequenzen zur Messung von Elektrolytwiderstand und Schweißwiderstand
• Erstellen von Nyquist-Diagrammen (Cole-Cole) mit dem mitgelieferten Anwendungsprogramm
• Verwendung von Ersatzschaltbild-Analysesoftware zur Analyse interner Batteriefehler

Nyquist-Diagramme im Handumdrehen erstellen

• Nyquist-Diagramme (Cole-Cole) von Lithium-Ionen-Batterien können unschätzbare Einblicke in die Batteriechemie geben und bei Forschung und Entwicklung helfen. Diese Art der Analyse war bisher oft kompliziert, zeitaufwändig und teuer.
  Mit dem Batterie-Impedanz-Analysator BT4560 von Hioki, der an Ihren PC angeschlossen ist, können Sie schnell und einfach einen Frequenz-Sweep durchführen, wobei die Ergebnisse in Echtzeit aufgezeichnet werden.

Messung sehr niedriger Impedanzen von 1 mΩ oder weniger

• Einige Li-Ionen-Batterien mit hoher Kapazität haben eine interne Impedanz von weniger als 1 mΩ. Das BT4560-50 ist für die Messung sehr niedriger Impedanzen von 1 mΩ oder weniger mit hoher Stabilität und Reproduzierbarkeit ausgelegt.
