HIOKI 9322
778,00 €*
Bestellware, Versandfertig innerhalb 6 Wochen (Expressversand innerhalb 1 Woche auf Anfrage)
externes Netzteil 9418-15 oder Probe Power Unit Z5021 mit 9248 erforderlich
Lieferumfang: 2x Krokodilklemmen, Greifklemmenset L9243, Tragekoffer, Bedienungsanleitung
Hioki 9322 Differenzialsonde – Vielseitige 3-in-1-Lösung für Hochspannungsmessungen
Die Hioki 9322 ist eine leistungsstarke Differenzialsonde, die speziell für die potentialfreie Messung von Hochspannungssignalen, die Erkennung von Störimpulsen in Stromleitungen sowie die Ausgabe echter RMS-Werte bei Hochspannungs-Wechselstrom entwickelt wurde. Mit einer Belastbarkeit von bis zu 2000 V DC und 1000 V AC (CAT II) gewährleistet sie auch in anspruchsvollen Einsatzbereichen sichere und präzise Messergebnisse.
Die Sonde ist kompatibel mit der Hioki Speicherekorder-Serie und kann entweder über ein externes Netzteil oder die Sonden-Stromversorgungseinheit Z5021 betrieben werden. Dank ihres breiten Frequenzbereichs eignet sie sich hervorragend zur Analyse hochfrequenter Komponenten, wie sie beispielsweise bei Umrichtern oder Netzstörungen auftreten.
Technische Highlights:
-
Messmodi:
- DC-Modus: Ausgang zur Kurvenformüberwachung, DC bis 10 MHz (±3 dB)
- AC-Modus: Erkennung von Störimpulsen, 1 kHz bis 10 MHz (±3 dB)
- RMS-Modus: Gleichgerichtete RMS-Ausgabe für DC- und AC-Spannungen, DC, 40 Hz bis 100 kHz
-
Reaktionszeit: ≤ 200 ms bei 400 V AC
-
Max. Eingangsspannung: 2000 V DC, 1000 V AC
-
Nennspannung gegenüber Erde:
- 1000 V AC/DC (CAT II) mit Grabber Clips L9243
- 1000 V AC/DC (CAT II), 600 V AC/DC (CAT III) mit Krokodilklemmen
-
Ausgang: Spannungs-Teilungsverhältnis 1:1000, BNC-Anschluss, wählbar zwischen DC/AC/RMS
-
Genauigkeit:
- DC: ±1 % f.s. (≤1000 V DC), ±3 % f.s. (bis 2000 V DC)
- RMS: ±1 % f.s. (DC, 40 Hz–1 kHz), ±4 % f.s. (1 kHz–100 kHz)
-
Eingangswiderstand/-kapazität:
- H-L: 9 MΩ, ca. 10 pF (bei 100 kHz)
- H-Gehäuse / L-Gehäuse: 4,5 MΩ, ca. 20 pF (bei 100 kHz)
-
Stromversorgung: +5 V bis +12 V, <300 mA (DC-Buchse: OD 5,5 mm, ID 2,1 mm)
Kompatible Hioki-Stromversorgungsoptionen:

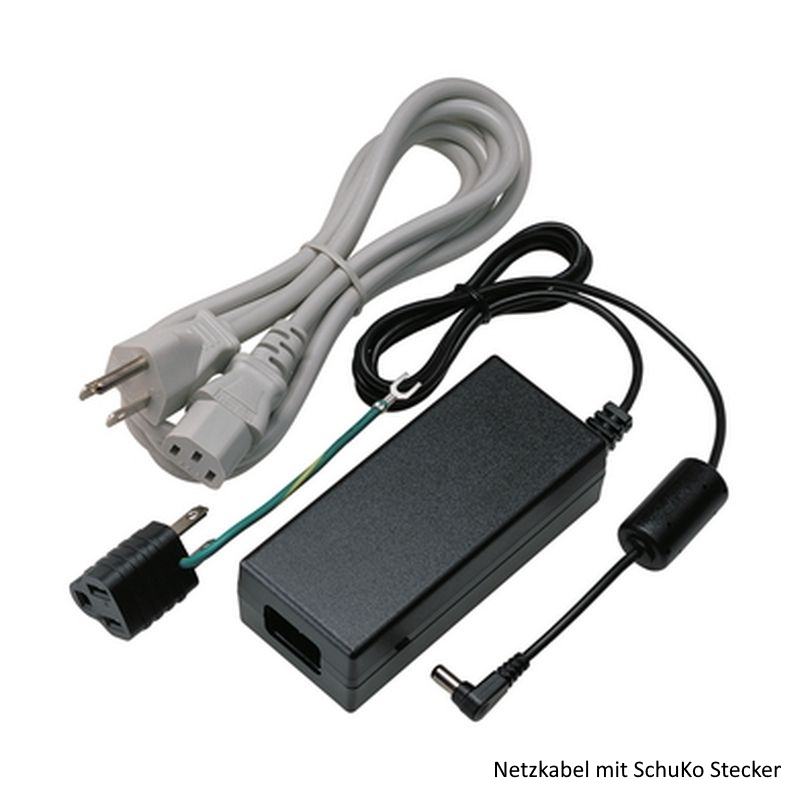

- Netzteil 9418-15
- Z5021 Sonden-Stromversorgungseinheit mit Kabel 9248
- Logikanschluss am Speicherrekorder mit Kabel 9324
- Sensorterminal der F/V-Einheit 8940 mit Kabel 9325
- DC-Ausgang des Eingangsmoduls für den 8855 mit Kabel 9328
- 8860-Serie mit Stromversorgungseinheit 9687 und Kabel 9248
Zubehör

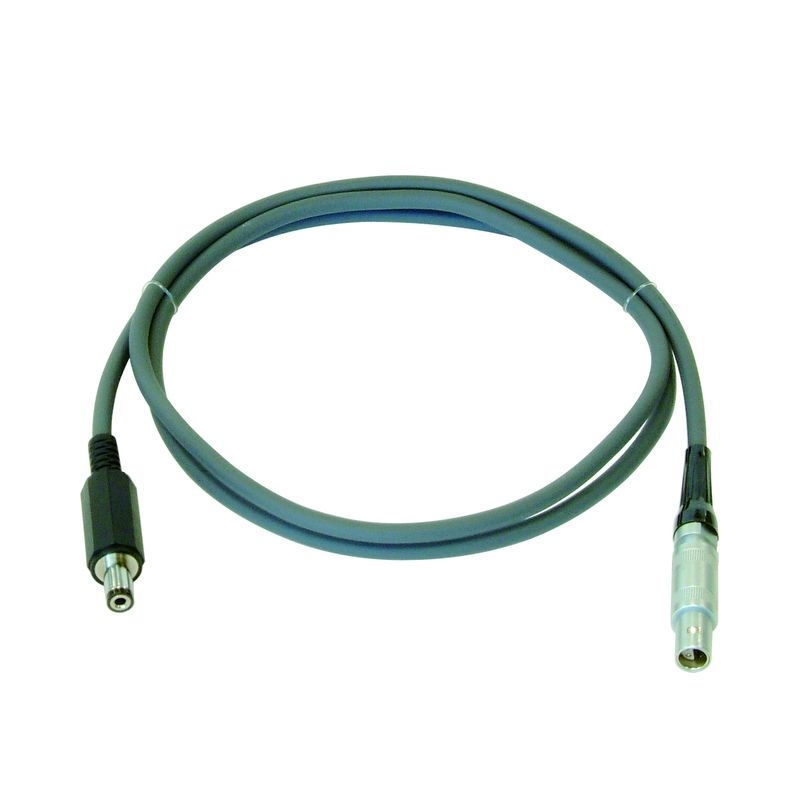

HIOKI 9248
