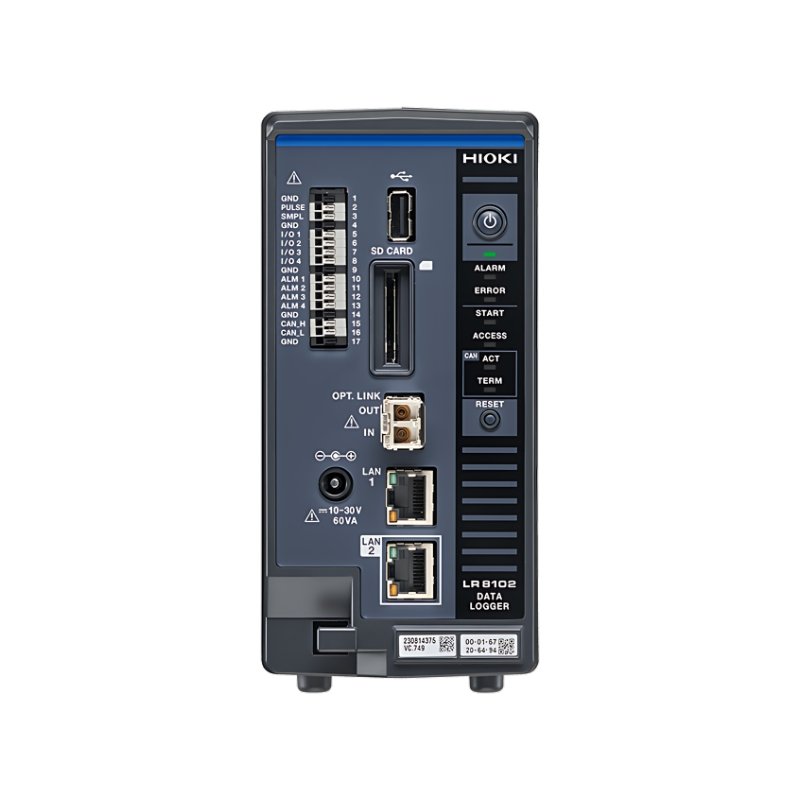

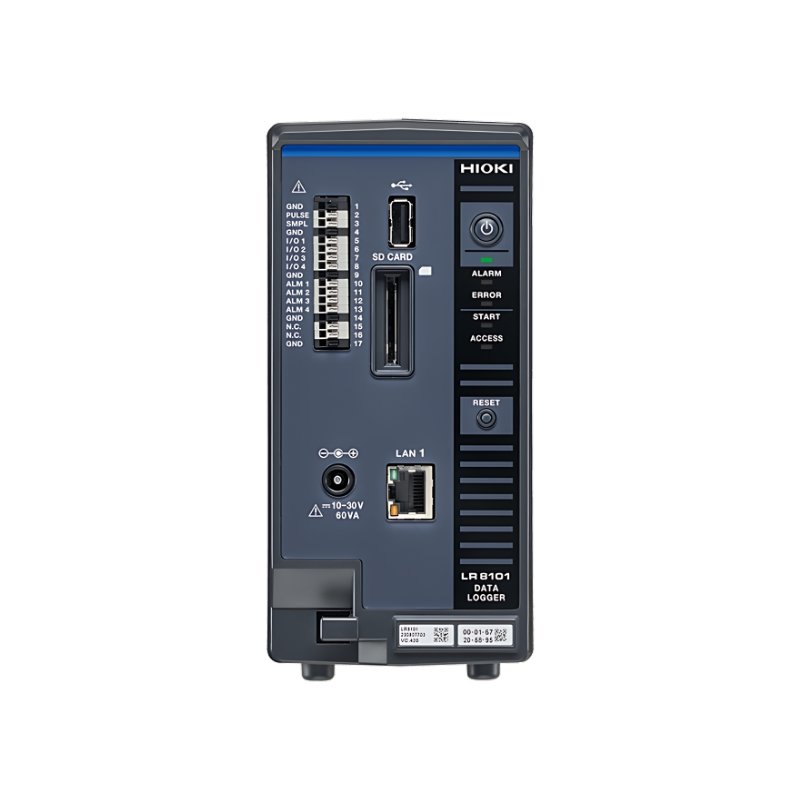

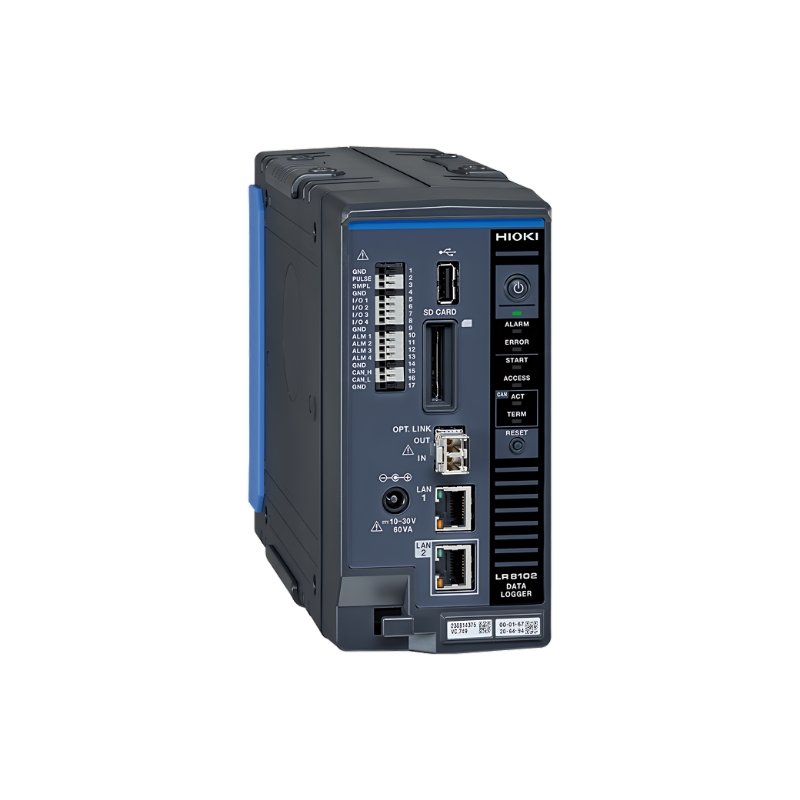

Datenerfassungs-System LR8101 und LR8102, ideal für Hochspannungs-Batteriepacks, 15 bis 300 Channel, Datenausgabeintervall bis zu 5 ms, diverse Schnittstellen, SD-Kartenslot, externe Steuerterminals
Im Zuge des Fortschritts bei der effizienten Energienutzung und der E-Mobilität werden von Messsystemen immer anspruchsvollere Funktionen verlangt.
Datenlogger von Hioki bieten Lösungen, die die Probleme von Messsystemen in Vorteile umwandeln, indem sie beispielsweise die Sicherheit von Hochspannungsanlagen gewährleisten, eine enorme Anzahl von Messkanälen aufnehmen und die Datenkompatibilität mit vorgelagerten Systemen realisieren.
Hauptmerkmale
- Fügen Sie nach Bedarf Messmodule hinzu, um das von Ihnen benötigte Messsystem zu erstellen

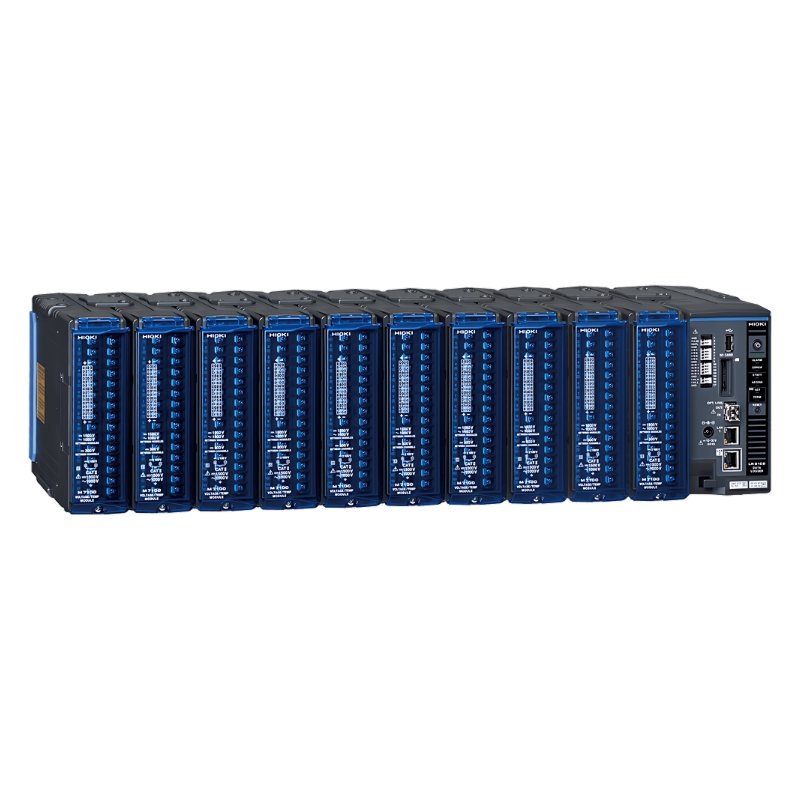

- Anschluss von bis zu 10 Messmodulen pro Logger
- [LR8102] Hinzufügen von Kanälen durch Synchronisierung der Abtastung über mehrerer Haupteinheiten
- [LR8102] Übertragung von Hochgeschwindigkeitsdaten in Echtzeit
Obwohl die Spannung der einzelnen Zellen in einer Batterie mit etwa 4 V niedrig sein kann, erfordert die sichere Messung der Spannung an jeder Zelle eines 800-V-Batteriepacks, ein Messgerät mit einer maximalen Nennspannung zwischen Klemme und Erde von mindestens 800 V DC.
Da das Voltage/Temp Module M7100 eine maximale Nennspannung von 1500 V zwischen Klemme und Erde hat, kann es zur Prüfung von 800-V-Batterien mit einer ausreichenden Sicherheitsmarge eingesetzt werden. Es kann auch zur Messung der Zellenspannung und Zelltemperatur in Batteriepacks der nächsten Generation, die 800 V überschreiten, sowie in Energiespeichersystemen (ESS), die 1000 V überschreiten, verwendet werden.

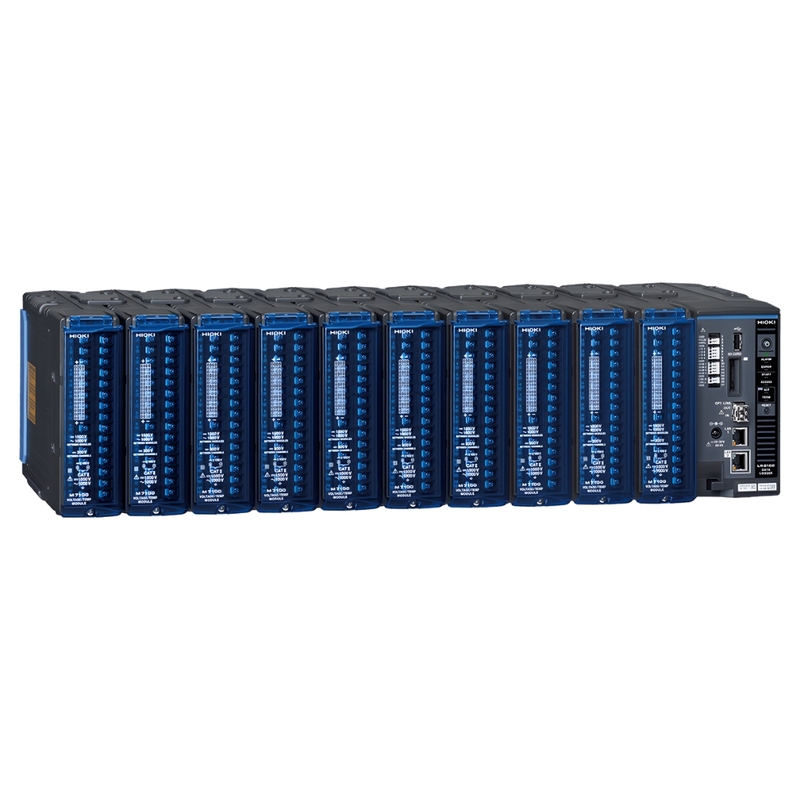

Der LR8101/LR8102 kann flexibel erweitert werden, basierend auf der benötigten Anzahl an Messkanälen. Die erweiterbare Natur des Loggers (beginnend mit einem Logger und einem Modul) bedeutet auch, dass er nur so viel Platz einnimmt, wie nötig ist. Platz muss nicht länger für große Logger verschwendet werden, die mehr Raum beanspruchen, als die Anwendung erfordert.
Zubehör

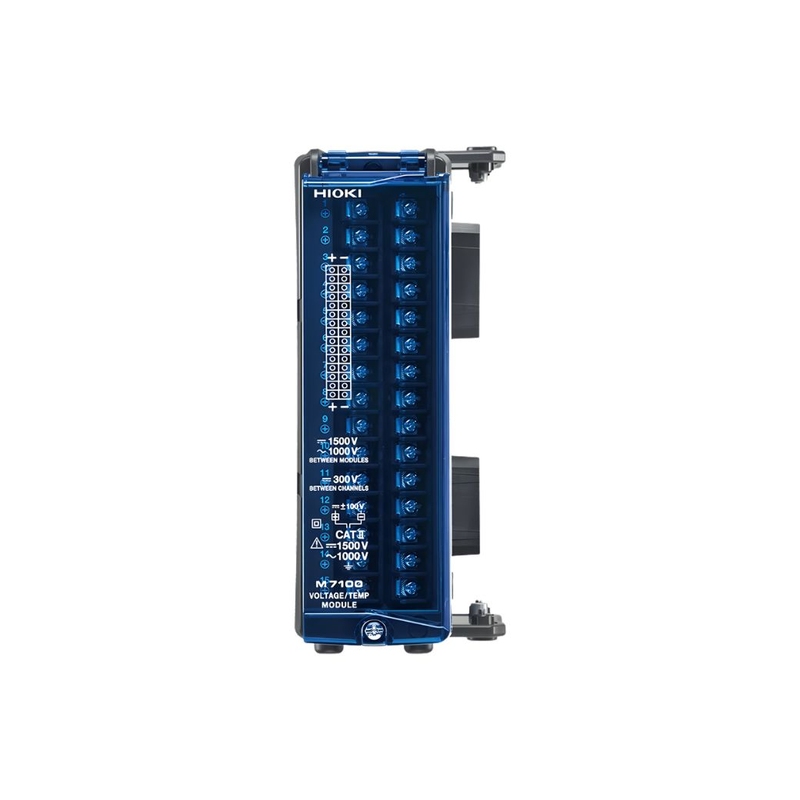

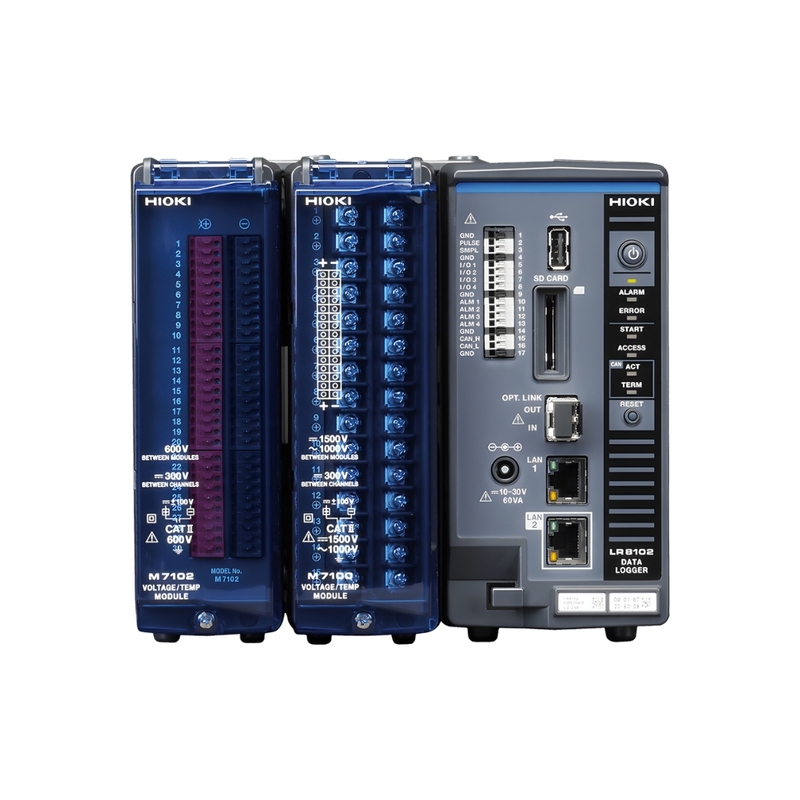

HIOKI M7100
maximale Eingangsspannung ±100V DC, maximale Spannung zwischen den Channel 300V DC, Abtastrate bis 5ms,
Der M7100 kann nicht selbständig Messungen durchführen. Es wird ein separat erhältlicher Datenlogger LR8101 oder LR8102 benötigt.
Lieferumfang: Bedienhandbuch

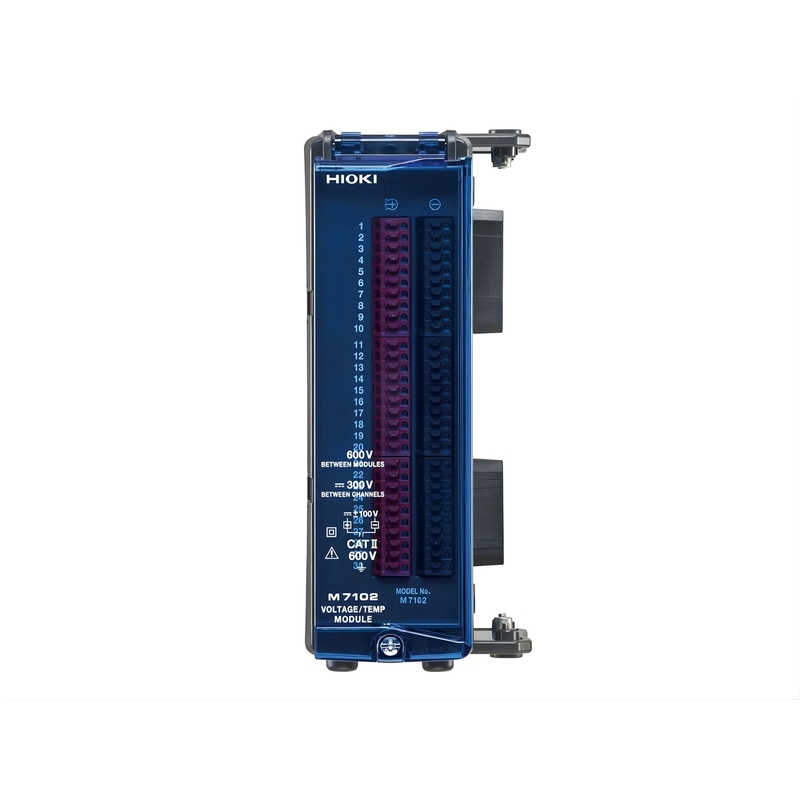

HIOKI M7102
maximale Eingangsspannung ±100V DC, maximale Spannung zwischen den Channel 300V DC, Abtastrate bis 10ms,
Der M7102 kann nicht selbständig Messungen durchführen. Es wird ein separat erhältlicher Datenlogger LR8101 oder LR8102 benötigt.
Lieferumfang: Bedienhandbuch

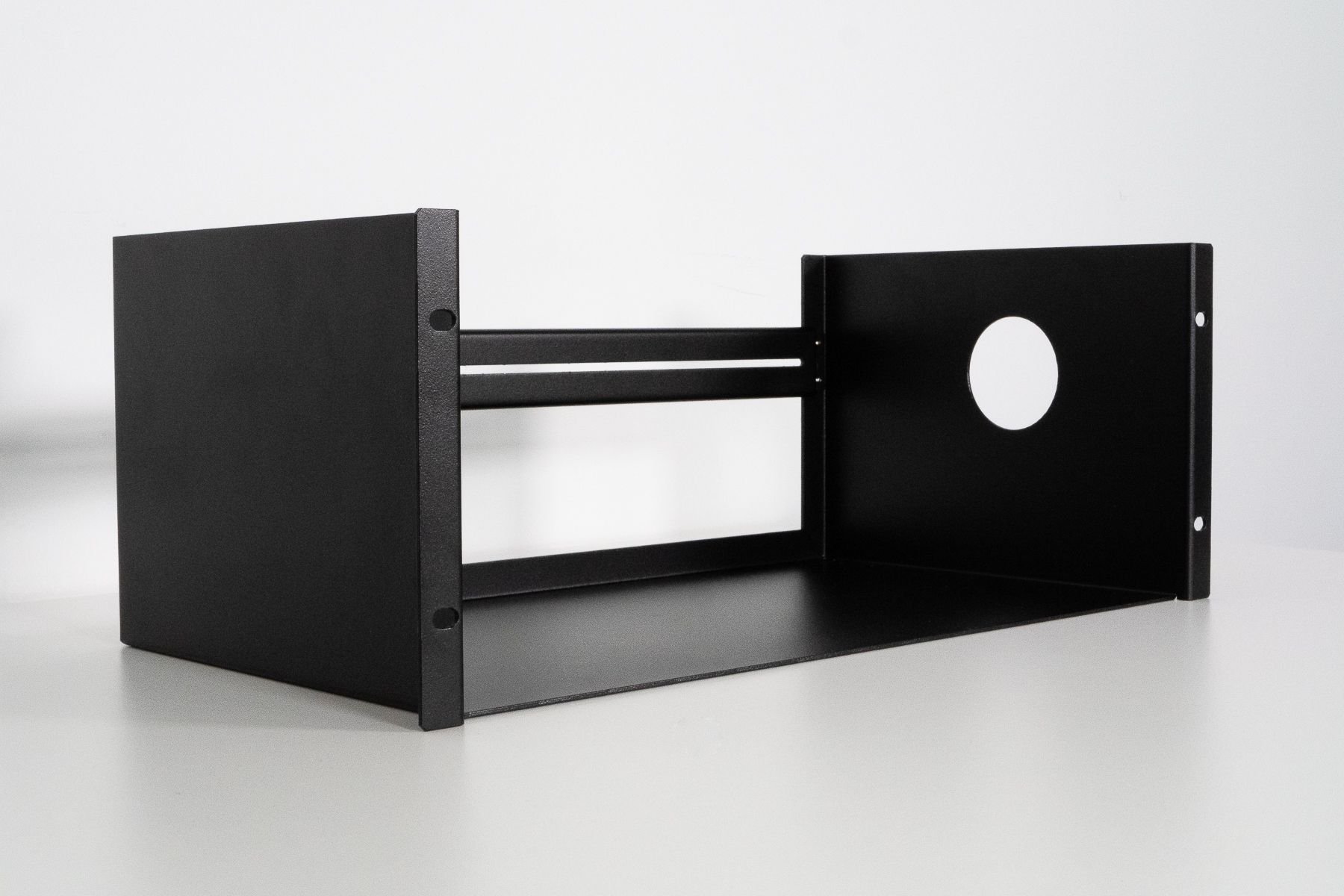

HIOKI LR810x-RACK EU8100
max. Konfigurationen: 1x LR810x + 6x M7100/M7102 Module oder 1x LR810x + 1x M1100 + 4x M7103 Module
Das EU8100 Rack-Montage-Kit ermöglicht die sichere Installation von Geräten der HIOKI LR810x-Serie in standardisierte 19-Zoll-Racks. Es bietet eine stabile Befestigung für Datenlogger und Module und eignet sich ideal für Labor-, Prüfstands- und Dauerüberwachungsanwendungen. Durch die vollständige Hardware-Ausstattung lässt sich das Kit direkt montieren und flexibel an unterschiedliche Modulkonfigurationen anpassen.
Grundfunktionen
- Rack-Montage-Kit für 19-Zoll-Racks
- Kompatibel mit LR8101 und LR8102
- Unterstützt M7100, M7102, M7103 und M1100 Module
- Komplette Befestigungshardware enthalten

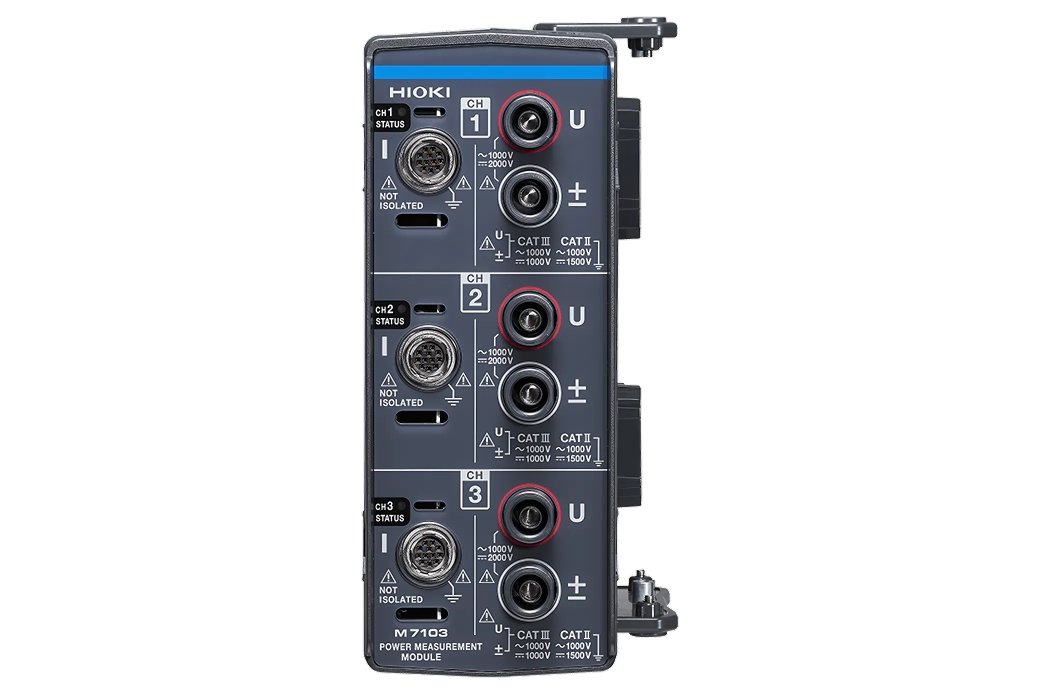

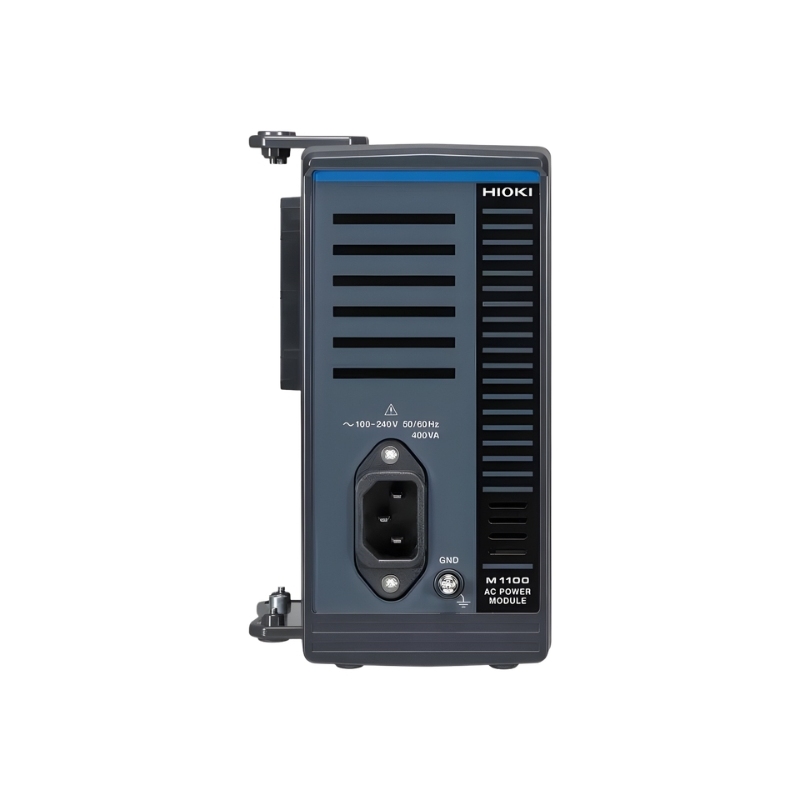

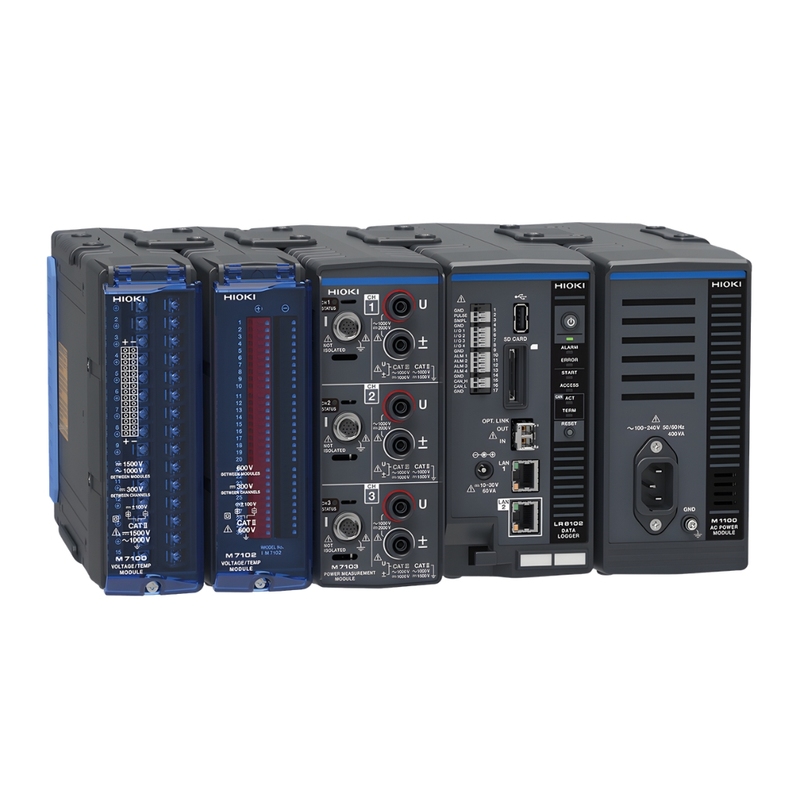

Das EU8100 ermöglicht die Montage eines Datenloggers der LR810x-Serie in Kombination mit verschiedenen Modulen. Je nach Anwendung können bis zu sechs M7100- oder M7102-Spannungs-/Temperaturmodule integriert werden. Alternativ lässt sich ein Datenlogger zusammen mit einem M1100-Stromversorgungsmodul und bis zu vier M7103-Leistungsmessmodulen verbauen. Die Befestigung erfolgt über die rückseitigen Schraubenlöcher der Geräte, wodurch eine stabile und vibrationssichere Installation gewährleistet ist. Das Kit eignet sich besonders für stationäre Messaufbauten, bei denen eine saubere und sichere Rack-Integration erforderlich ist.
Besonderheiten und Features
- Flexible Bestückung mit verschiedenen Modultypen
- Stabile Rack-Integration für Dauerbetrieb
- Passend für komplette LR810x-Systeme
- Enthält alle benötigten Schrauben und Halterungen
Schnittstellen und Kommunikationsmöglichkeiten
- Keine eigenen Schnittstellen, mechanisches Montagezubehör
Das EU8100 Rack-Montage-Kit ergänzt die LR8101 und LR8102 Datenlogger optimal und ermöglicht eine professionelle Rack-Integration zusammen mit Modulen wie M7100, M7102, M7103 oder dem M1100 Stromversorgungsmodul.

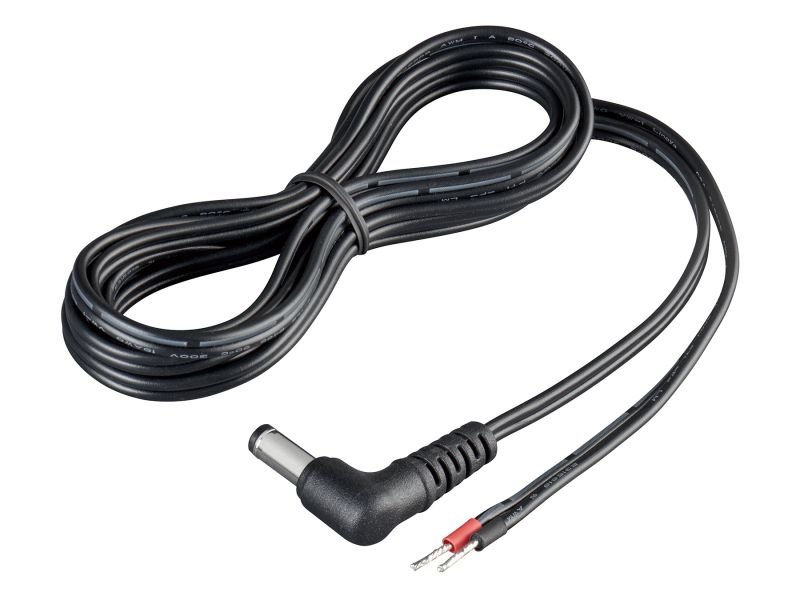

HIOKI L1012
Länge 2m, zum Anschluss an externer Batterie
HIOKI L2121
für die BT60X5-Serie
