HIOKI RM3546
3.388,00 €*
Bestellware, Versandfertig innerhalb 6 Wochen (Expressversand innerhalb 1 Woche auf Anfrage)
LAN, RS-232C, USB, EXT. I/O, Unterstützung für bis zu 2 Stück Multiplexer-Modul Z3003 (Karte nicht im Lieferumfang enthalten)
Lieferumfang: Netzkabel, Temperatursensor Z2001, EXT-E/A-Stecker, EXT. E/A-Anschlussabdeckung, Inbetriebnahmeanleitung, Sicherheitsanleitung, Bedienungsanleitung
Der HIOKI RM3546 ist ein hochpräzises DC-Widerstandsmessgerät für anspruchsvolle Schweißwiderstandsprüfungen an Batteriezelllaschen, Busbars und Modulen. Es ermöglicht stabile Mikroohm-Messungen selbst direkt nach dem Schweißen. Seine robuste Schutzarchitektur erlaubt zudem sichere Service-Messungen an energiehaltigen Batteriemodulen.
Grundfunktionen

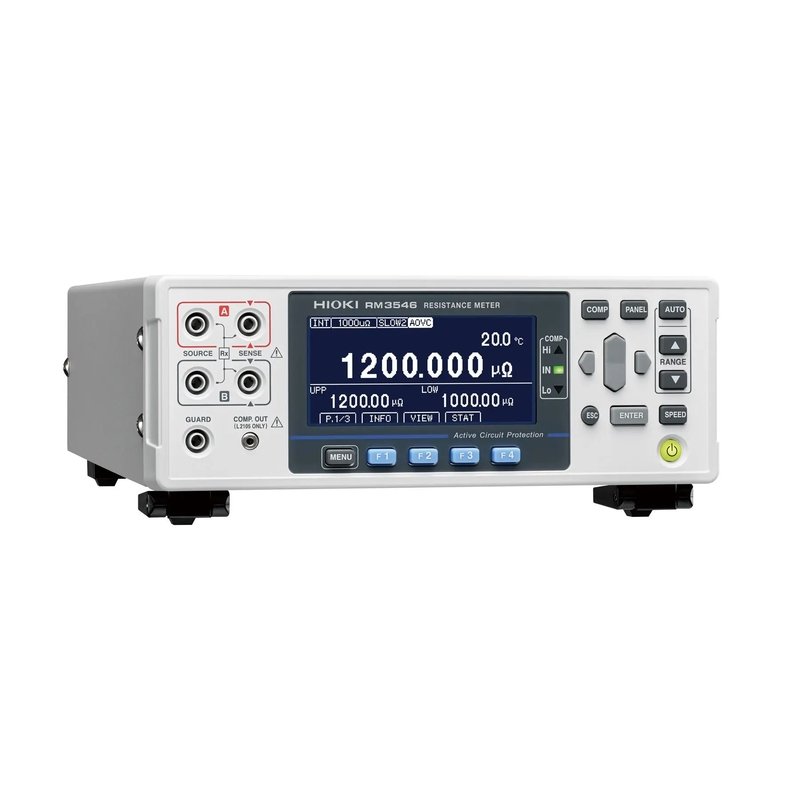

- Messbereiche von 1 mO bis 1000 MO

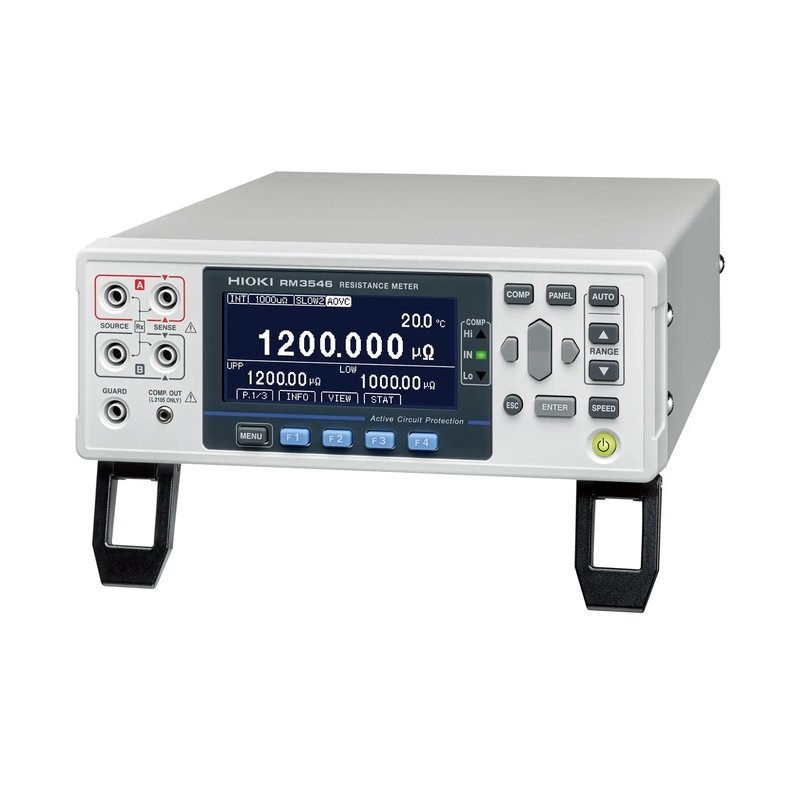

- Maximaler Messstrom 1 A DC

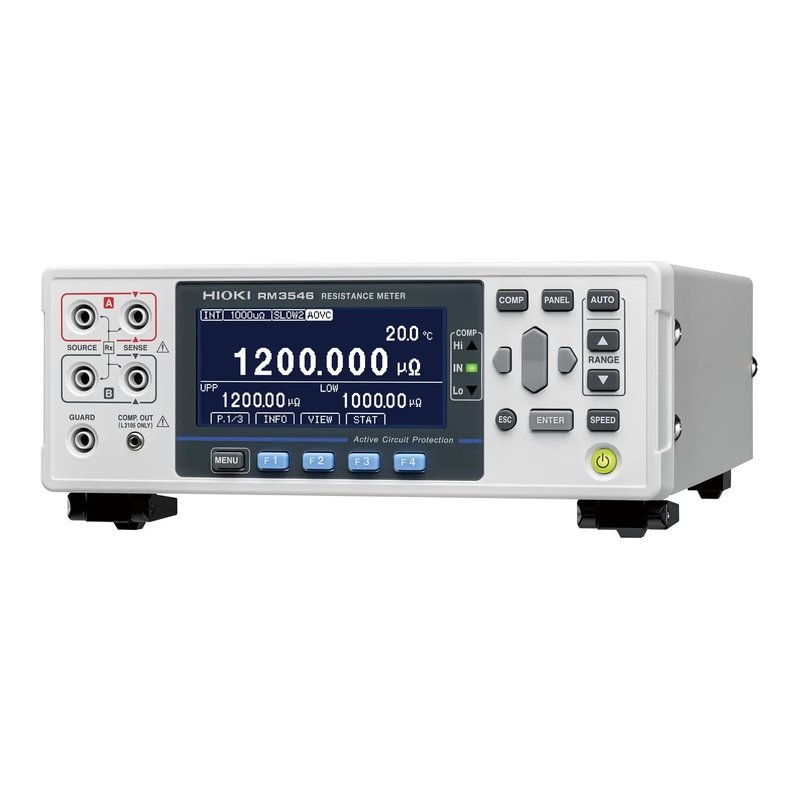

- Active Circuit Protection bis 60 V DC

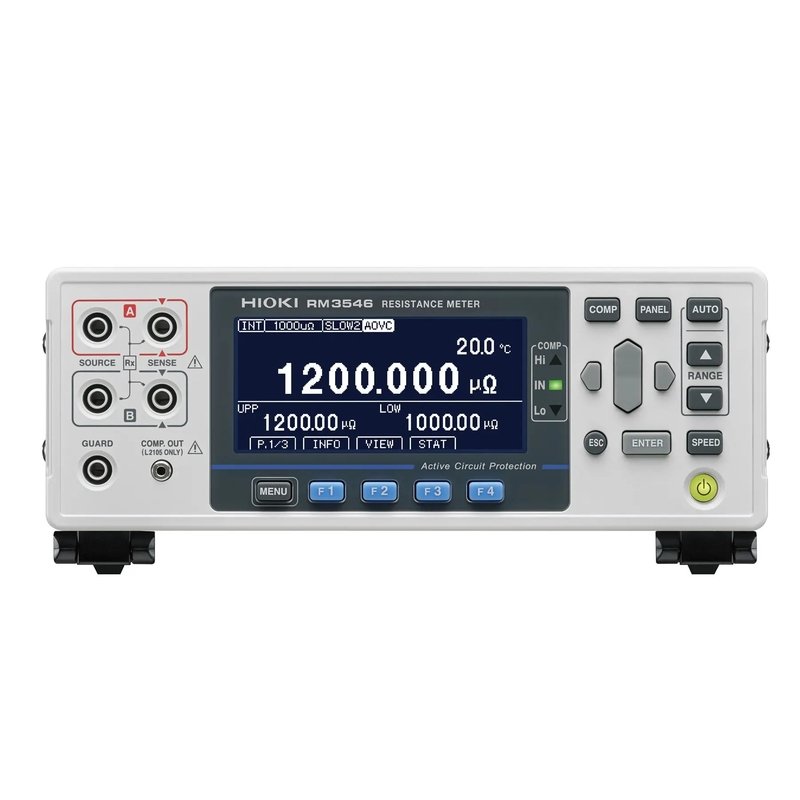

- Reproduzierbare Mikroohm-Messungen auch bei langen Leitungswegen
- Unterstützung von Multiplexerbetrieb mit bis zu 20 Kanälen
Der RM3546 bietet eine 13-stufige Messbereichsabdeckung und höchste Auflösung für präzise Bewertungen kleinster Widerstandsänderungen. Die Advanced Offset Voltage Compensation verbessert die Messintegrität bei niederohmigen Applikationen, während Advanced Temperature Compensation temperaturbedingte Widerstandsänderungen nach dem Schweißen kompensiert. Die hohe Pfadwiderstandstoleranz von bis zu 9 O ermöglicht den Betrieb in automatisierten Prüfumgebungen mit langen Kabelwegen oder Relaispfaden. Normgerecht entspricht das Messgerät relevanten EN- und IEC-Anforderungen und eignet sich für Labor-, Fertigungs- und Serviceprozesse. Durch die Unterstützung des Z3003-Multiplexers lassen sich mehrpunktfähige Prüfaufbauten ohne zusätzliche externe Scanner realisieren. ACP schützt das Gerät zuverlässig vor anliegenden Spannungen im Servicefall und erhöht die Betriebssicherheit.
Besonderheiten und Features
- Advanced Temperature Compensation zur Abkühlkompensation
- Advanced Offset Voltage Compensation zur Unterdrückung thermoelektrischer Effekte
- Hohe Messstabilität bei langen Leitungswegen
- PR-Modus für erhöhte Pfadwiderstandstoleranz
- Multiplexeroption für automatisierte Mehrkanalmessungen

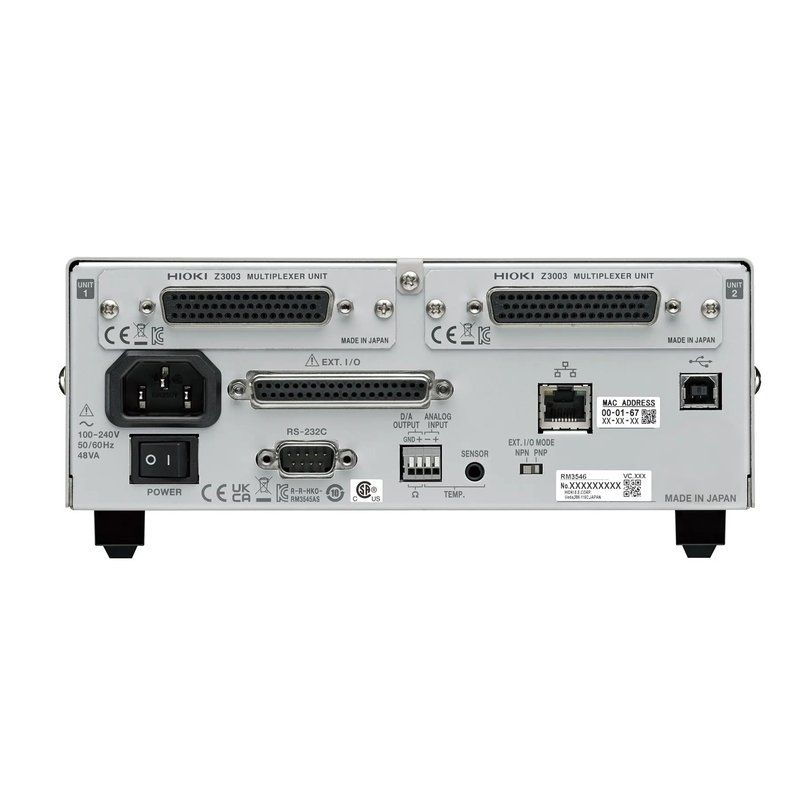

Schnittstellen und Kommunikationsmöglichkeiten
- LAN, USB und RS-232C
- EXT-I/O für Trigger- und Gut/Schlecht-Signale
- Analoger D/A-Ausgang für Prozessüberwachung
Optionales Zubehör wie Multiplexer-Karten, spezielle Messleitungen oder vierpolige Prüfspitzen erweitert den Funktionsumfang und ermöglicht flexible Kombinationen für Prüfsysteme und Serviceeinsätze.
| Art: | Widerstandmessgerät |
|---|
Zubehör

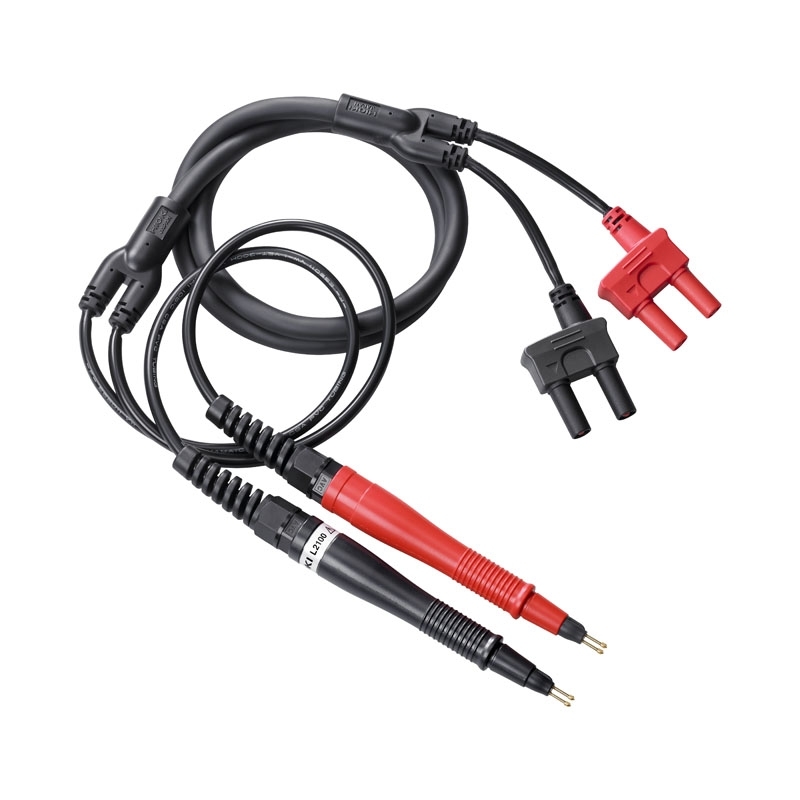

HIOKI L2100
für Hioki BT3561A, BT3562A, BT3563A, BT3562-01, BT3563-01 und BT3564

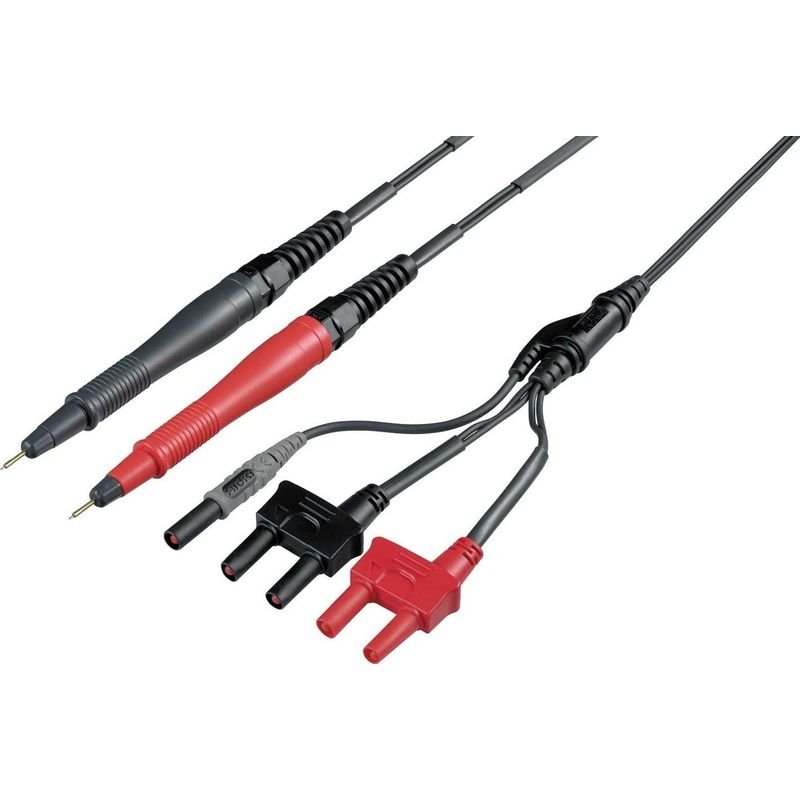

HIOKI L2102
Kabellänge: 1,5m, Messspitze Ø 0,6mm , Spitze Ø 1,8mm

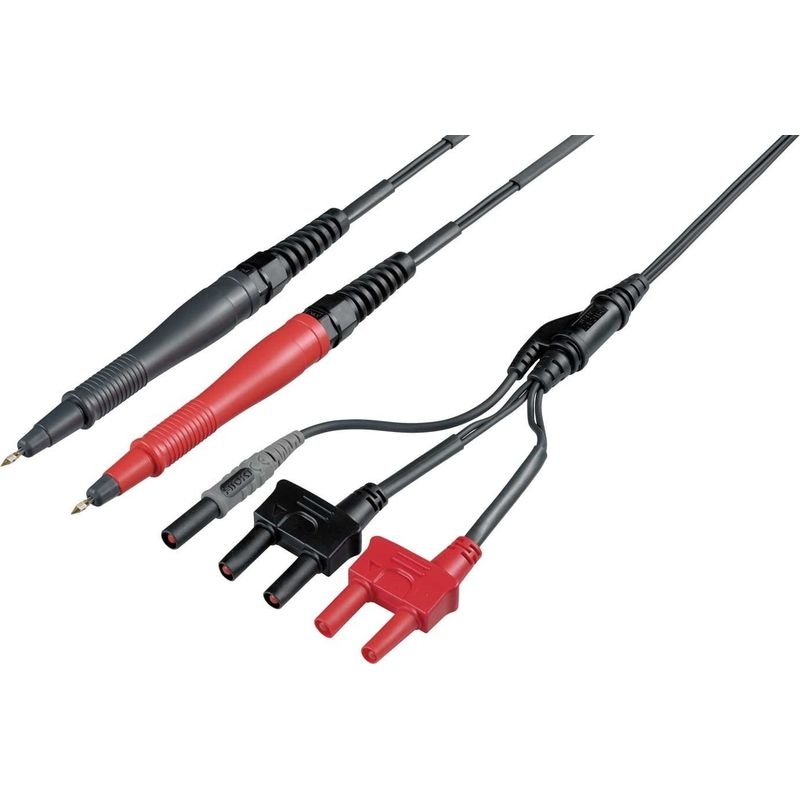

HIOKI L2103
Kabellänge: 1,5m, Messspitze Ø 0,2mm , Spitze Ø 2,2mm

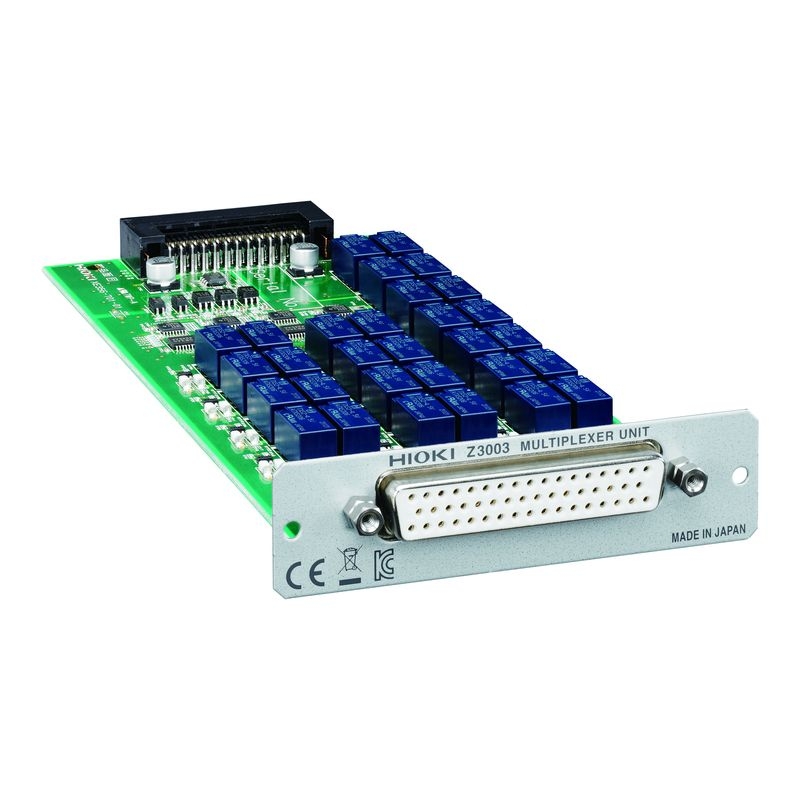

HIOKI Z3003
10 Kanäle 4-Leiter oder 21 Kanäle 2-Leiter

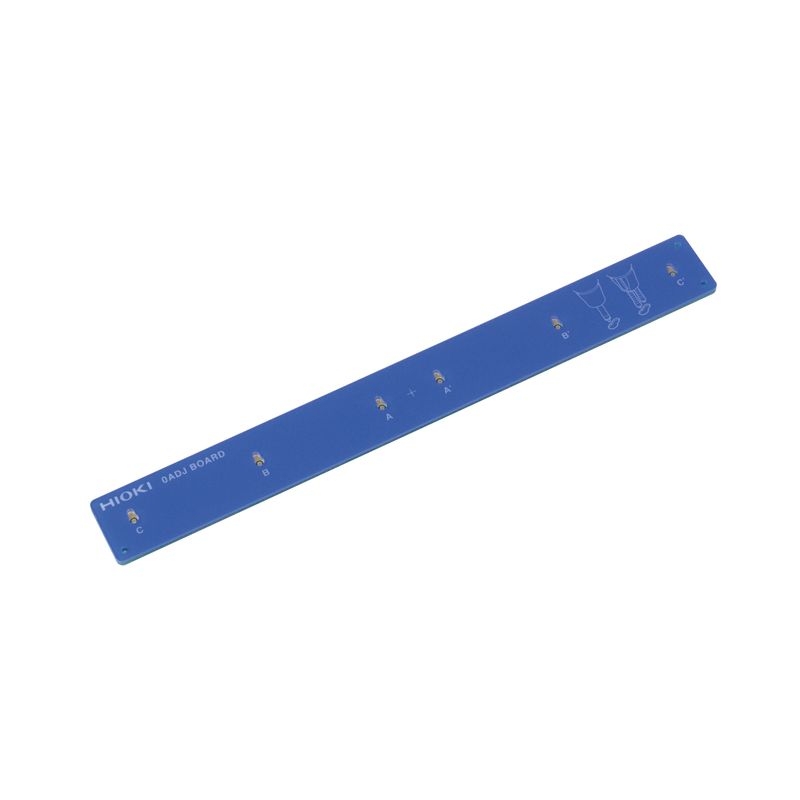

HIOKI Z5038
