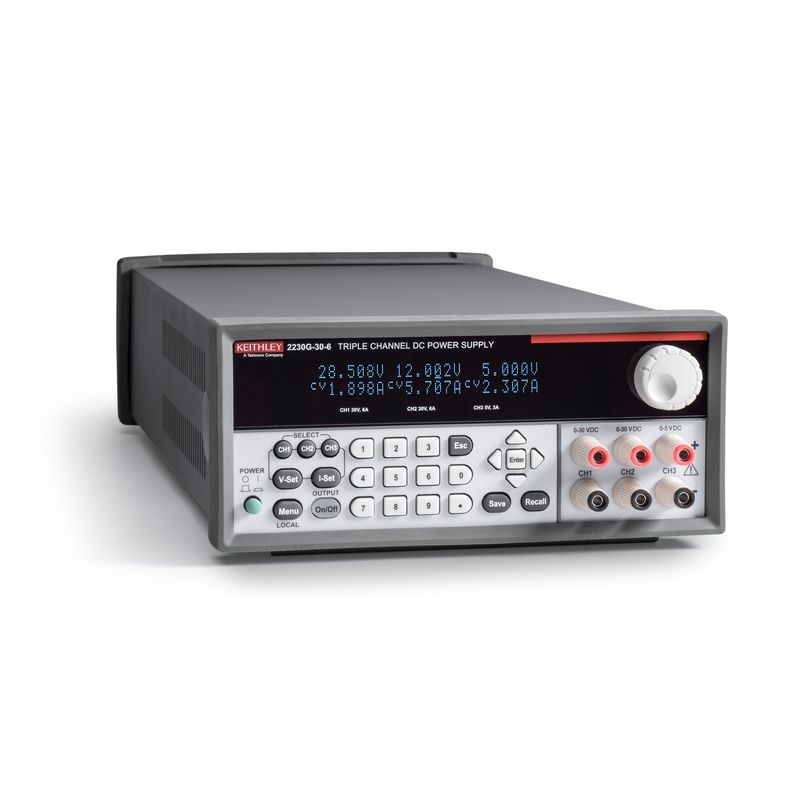

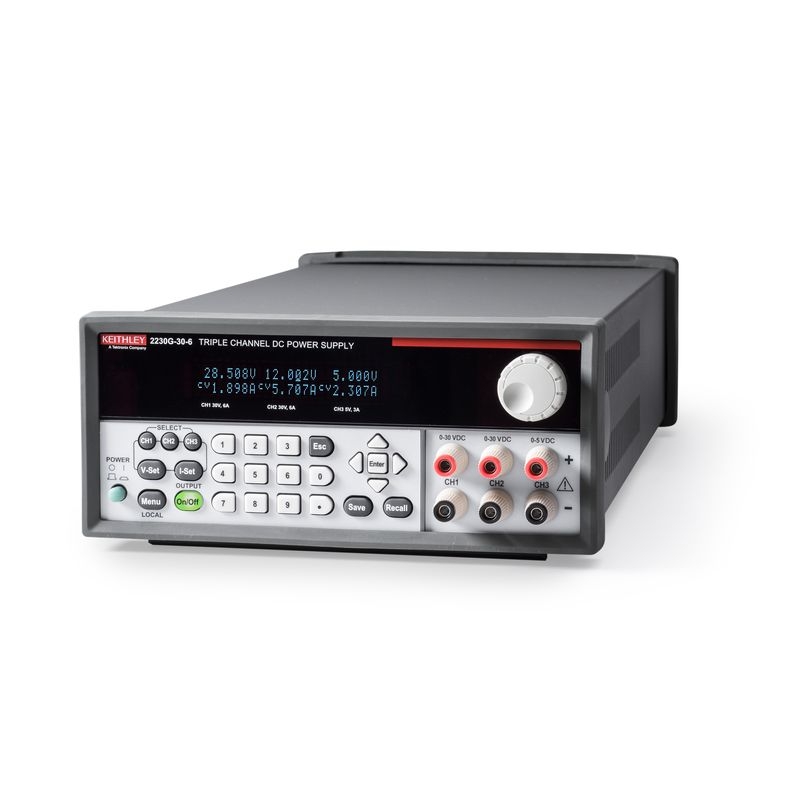

Keithley 2230-30-6

Die programmierbaren Mehrkanal-Gleichstromnetzteile der Serie 2200 eignen sich für Entwicklung, Validierung, Forschung und automatisierte Prüfaufgaben. Mit zwei oder drei galvanisch getrennten Ausgängen stellen sie mehrere Versorgungsspannungen gleichzeitig bereit und ermöglichen präzise Mess- und Testanwendungen. Dank hoher Genauigkeit, geringer Restwelligkeit und flexibler Konfiguration sind sie sowohl im Labor als auch in automatisierten Testsystemen einsetzbar.

Grundfunktionen

• Zwei oder drei unabhängige DC-Ausgänge
• 2 × 30 V / 1,5 A Ausgangskanäle
• Zusätzlicher 6 V / 5 A Kanal bei 3-Kanal-Modellen
• Galvanisch getrennte Ausgänge
• Präzise Spannungs- und Stromregelung
• Remote-Sense-Funktion zur Kompensation von Leitungsverlusten
• Serien-, Parallel- und Tracking-Betrieb
• Timer-Funktion für automatische Abschaltung
• Speicher für 30 Gerätekonfigurationen

Die Netzteile ermöglichen den unabhängigen Betrieb mehrerer Schaltungen mit unterschiedlichen Bezugspotenzialen. Jeder Ausgang kann einzeln aktiviert, deaktiviert und überwacht werden. Dadurch lassen sich Versorgungsspannungen in einer definierten Reihenfolge zuschalten, was besonders bei digitalen Baugruppen und komplexen Prüflingen von Vorteil ist. Die Spannungsgenauigkeit von bis zu 0,03 % sowie die Stromgenauigkeit von bis zu 0,1 % gewährleisten reproduzierbare Messergebnisse. Durch die Remote-Sense-Anschlüsse wird die Sollspannung direkt an der Last präzise eingehalten. Die beiden 30-V-Kanäle können bei Bedarf in Serie zu 60 V oder parallel für bis zu 3 A kombiniert werden. Außerdem ist die Realisierung einer bipolaren ±30-V-Versorgung möglich. Die Geräte eignen sich für Schaltungsentwicklung, Forschung, Ausbildungsumgebungen sowie automatische Testsysteme.

Besonderheiten und Features

• Ausgänge vollständig voneinander isoliert
• Maximal 45 W Ausgangsleistung je 30-V-Kanal
• Maximal 30 W Ausgangsleistung am 6-V-Kanal
• Spannungsauflösung von 1 mV
• Stromauflösung von 1 mA
• Restwelligkeit kleiner als 3 mV Spitze-Spitze
• Drehgeber mit frei wählbarer Schrittweite
• Direkte Werteeingabe über numerisches Tastenfeld
• Helles Vakuumfluoreszenz-Display mit Kanalübersicht
• Einstellbare Spannungs- und Stromgrenzen
• Passwortgeschützte Frontplattenverriegelung
• 30 interne Speicherplätze für Prüfabläufe

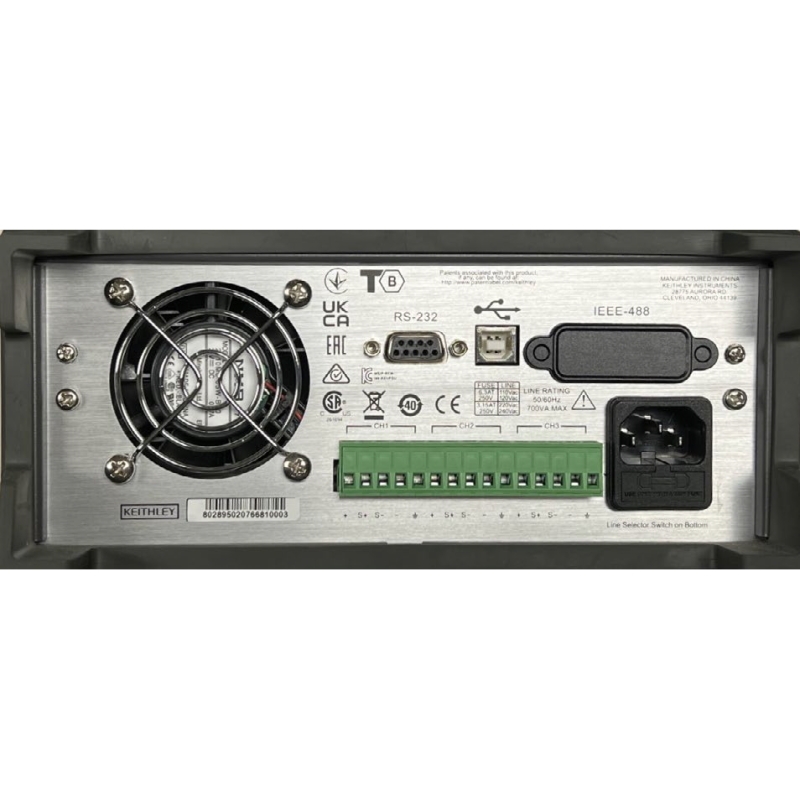

Schnittstellen und Kommunikationsmöglichkeiten

• USB-Schnittstelle nach USB-TMC-Standard
• GPIB-Schnittstelle bei den G-Modellen
• Unterstützung für automatisierte Prüfabläufe
• LabVIEW-Treiber verfügbar
• IVI-Treiber verfügbar
• Anbindung an Softwareumgebungen wie MATLAB möglich
• Steuerung als Einzelgerät oder innerhalb eines Testsystems

Durch die flexible Kombination mehrerer Ausgänge lassen sich unterschiedlichste Prüfszenarien mit nur einem Gerät realisieren. Passendes Zubehör wie Schnittstellenkabel oder Software zur Automatisierung erleichtert die Integration in Labor- und Prüfumgebungen zusätzlich.
