Keithley 2601B-PULSE

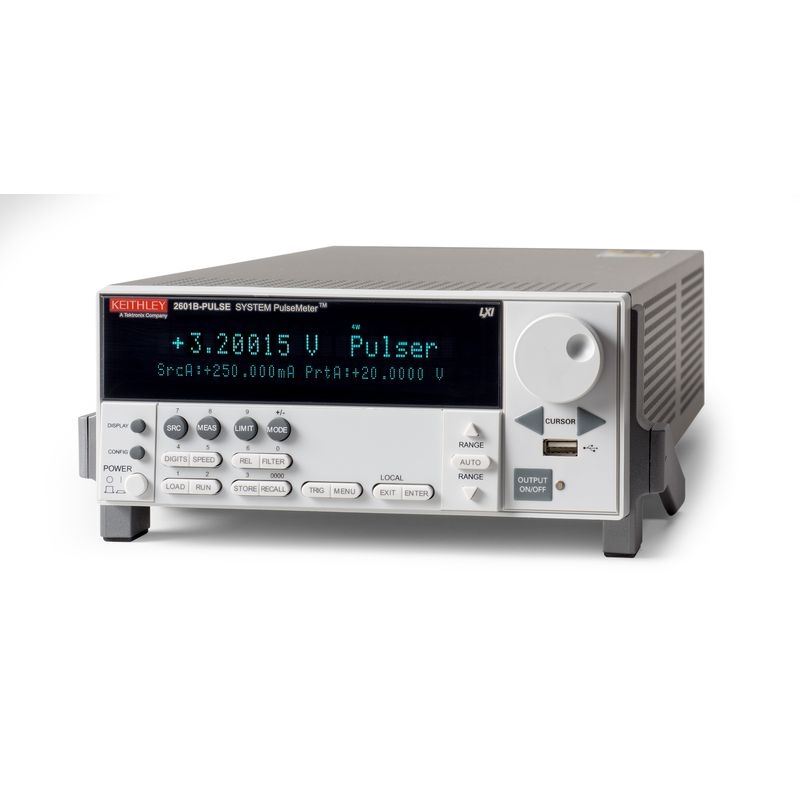

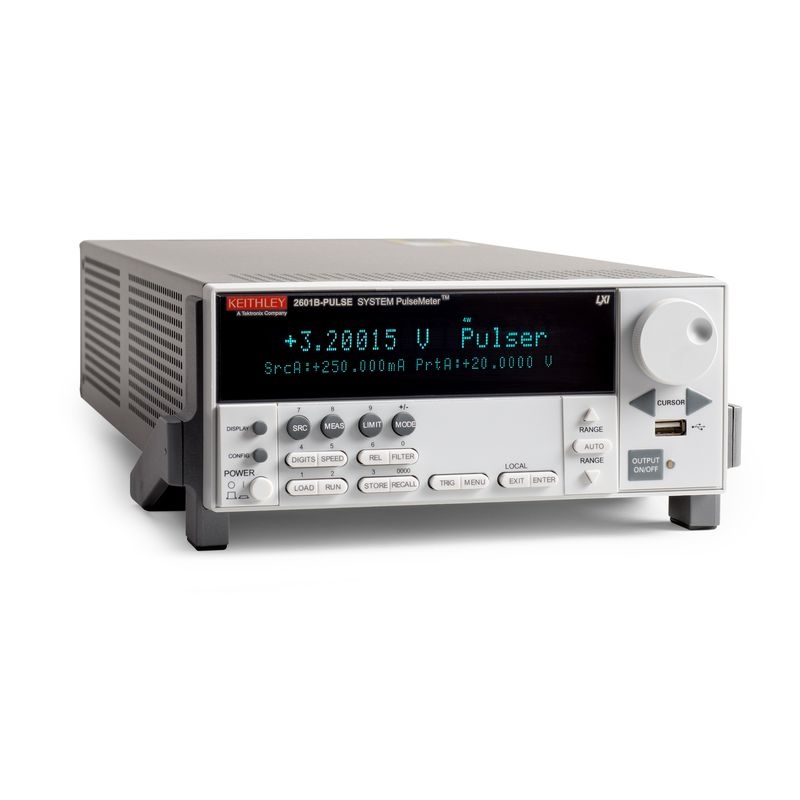

Keithley 2601B-PULSE System-SourceMeter®

Das System-SourceMeter® 10 µsec Impulsgerät/SMU-Gerät vereint die Leistung eines Hochstrom-/Hochgeschwindigkeits-Impulsgebers mit dem Takt und dem vollständigen Funktionsumfang eines traditionellen SMU-Geräts in einem einzigen Instrument.

Das neue System umfasst die PulseMeter™ Technologie zur Erzeugung von Stromimpulsen mit bis zu 10µsec bei 10A und 10V, ohne dass der Ausgang manuell an die Geräteimpedanz von bis zu 3µH angepasst werden muss. Das ist von entscheidender Bedeutung, um die Eigenerwärmung der Geräte zu minimieren, die bei optischen Geräten zu Messfehlern und zur Beschädigung von Prüfgeräten führen kann. Das neue 2601B-PULSE umfasst auch alle Bereiche der Strom- und Spannungsquellen-Messeinheit (SMU), die in Keithley's Standard-Modell 2601B System SourceMeter® (40V, 3A DC, 10A Pulse) verfügbar sind.
Darüber hinaus veröffentlicht Tektronix die Version 2.3 von Keithleys Instrument Control Software "KickStart" zur Unterstützung der Impulsfunktion des 2601B-PULSE.

Technische Daten:

• Branchenweit führender 10 A @ 10 V, 10 Mikrosekunden-Impulsausgang
• Keine Abstimmung erforderlich; arbeitet mit induktiven Lasten bis zu 3 µH
• Dual-Digitalisierer mit 1 Megasample/Sekunde für Hochgeschwindigkeits-I/V-Impulsmessungen (nur Impulsgeberfunktion)
• DC-Fähigkeit bis zu ±40 V @ ±1,0 A, 40 Watt
• Die TSP-Technologie bettet komplette Testprogramme in das Gerät ein und sorgt so für den klassenbesten Durchsatz auf Systemebene
• TSP-Link-Erweiterungstechnologie für parallele Mehrkanal-Tests ohne Mainframe
• USB 2.0-, LXI-Kern-, GPIB-, RS-232- und digitale E/A-Schnittstellen
• Wird auch in der Nichtprogrammier-Software Keithley KickStart unterstützt

Vereint den Funktionsumfang eines schnellen Impulsgebers und einer SMU in einem Instrument
Das 2601B-PULSE fügt der überragenden Messintegrität, Synchronisation, Geschwindigkeit und Genauigkeit, die Sie vom marktführenden SMU-Gerät Keithley 2601B bereits kennen, den Funktionsumfang eines Impulsgebers hinzu.

• Impulsgeber mit 0,05 % Grundmessgenauigkeit bei 1 MS/s Digitalisierung
• SMU mit 100-nA-Niederstrombereich mit 100-fA-Empfindlichkeit

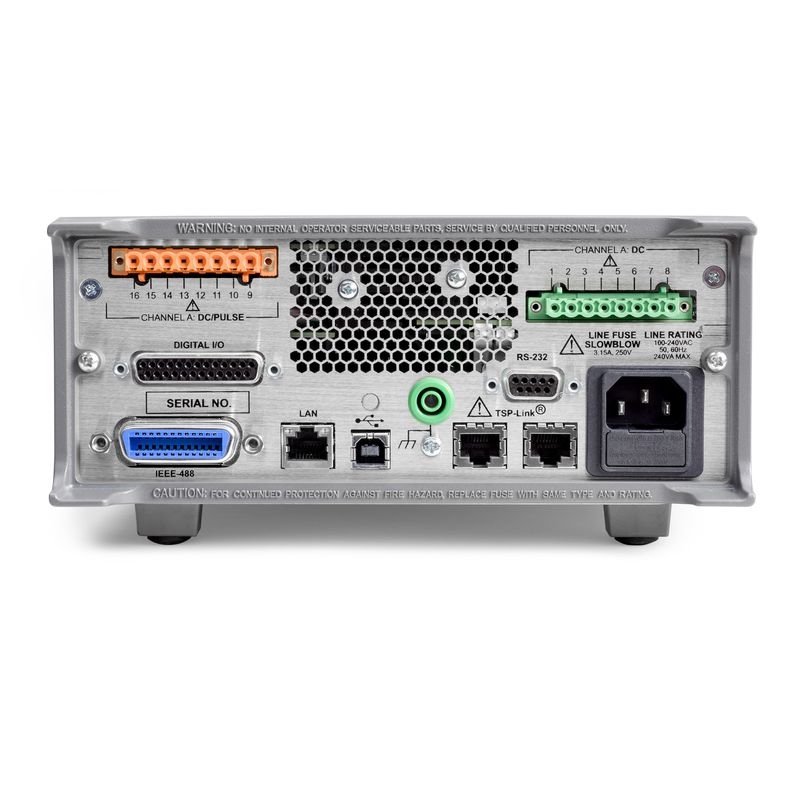

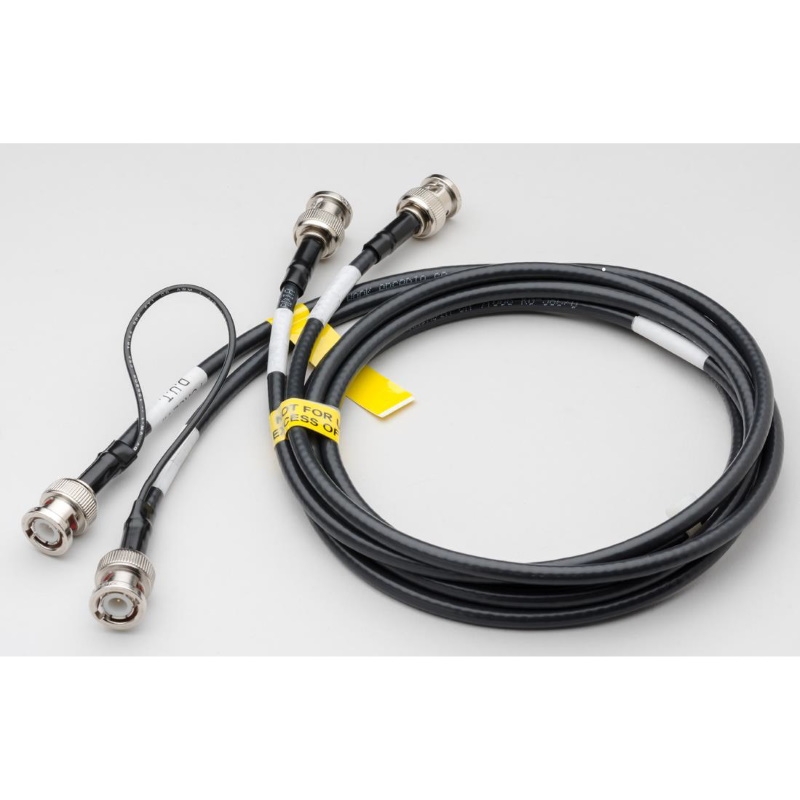

• BNC-Anschlüsse auf der Rückseite für schnellen Kabelanschluss

Eingebettetes Scripting und Konnektivität sorgen für unübertroffenen Produktionsdurchsatz
Die TSP® (Test Script Processing)-Technologie integriert vollständige Testprogramme und führt sie dann innerhalb des SMU-Geräts aus, um so die branchenweit beste Leistung zu bieten.
Die TSP-Link®-Technologie ermöglicht die Erweiterung auf bis zu 32 TSP-Link-Knoten und sorgt so für paralleles SMU-pro-Pin-Testen mit hoher Geschwindigkeit ohne ein Hauptgerät.

• Zeitraubende Buskommunikation zum und vom PC entfällt
• Erweiterte Datenverarbeitung und Flusssteuerung
• Verbinden Sie bis zu 32 TSP-Link-Knoten
• Einfache Neukonfiguration bei geänderten Prüfanforderungen

Einsatzgebiete
Das 2601B-PULSE System SourceMeter® wurde entwickelt, um die Anforderungen und Komplikationen beim Testen von oberflächenemittierenden Lasern mit vertikalem Resonator (VCSEL) zu erfüllen, die für LIDAR-Anwendungen (Light Detection and Ranging) im Automobilbereich von entscheidender Bedeutung sind. Das Gerät eignet sich ideal für die Prüfung von VCSELs und LEDs, die Charakterisierung von Halbleiterbauelementen, Fehlerleistungsmanagementprüfungen, Überspannungsschutzprüfungen und vieles mehr. Die integrierten dualen 1 MS/s / 18-Bit-Digitalisierer verbessern die Messfunktion des Impulsgebers, so dass Benutzer gleichzeitig sowohl Impulsstrom- als auch Spannungskurvenformen erfassen können, ohne ein separates Instrument verwenden zu müssen.
