Keithley DMM7512
8.859,60 €*
% 9.630,00 €* (8%)Bestellware, Versandfertig innerhalb 13 Wochen
1 MSample-/18-Bit-Digitizer, 14 ppm, 0,0009 %, USB, GPIB, LAN (LXI version 1.4, Core 2011), USB-Memory-Port,
Erweiterte Messbereiche (100 mV, 1 Ohm und 10 µA), Temperatur-, Ratio-, Widerstandsmessung, Durchgangsprüfung/Diodentest, Frequenz-/Periodendauer
Lieferumfang: Netzkabel, 2x Ethernet/TSP-Link Kabel, Crossoverkabel, 3m Erdungskabel, 4x Testleitungen, Kurzanleitung

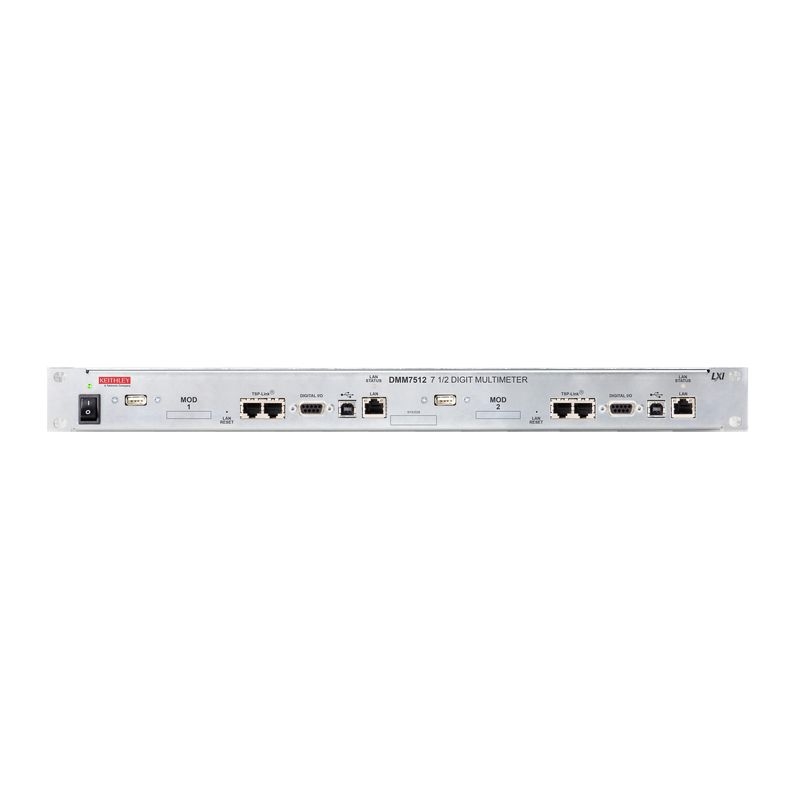

DMM7512 Dual Channel 7½-Digit Sampling Multimeter
Das DMM7512 kombiniert zwei DMMs mit vollständiger Funktionsfähigkeit, hoher Genauigkeit und hoher Abtastgeschwindigkeit in einem Gehäuse mit einer Höhe von 1U mit der Breite eines Komplettgestells. Das kompakte Gehäuse spart Platz in Prüfsystemen mit einer hohen Gerätedichte, ohne im Hinblick auf die Messleistung Kompromisse einzugehen. Jeder DMM verfügt über identische Funktionen, sie sind jedoch komplett unabhängig voneinander.
Das DMM7512 besteht aus zwei unabhängigen, identischen 7½-Stellen-DMM7510-Digital-Multimetern (DMMs) mit ein paar weniger Messfunktionen. Die beiden DMM7512 DMMs weisen die gleiche Genauigkeit, Empfindlichkeit und Geschwindigkeit wie das DMM7510 auf, sodass das DMM7512 nahtlos in ein Prüfsystem integriert werden kann, in dem zuvor DMM7510s eingesetzt wurden.
Highlights
- Abtastung von komplexen Signaldarstellungen mit 1 Million Abtastungen/s, 18-Bit-Digitalisierer; speichert bis zu 27,5 Millionen Messwerte
- Prüfen von Komponenten, die in Niederspannungsschaltungen eingesetzt werden, mit einer Empfindlichkeit von 0,1 µOhm und 1 pA
- Maximierung der Prüfqualität mit hohen Prüfgenauigkeitsverhältnissen dank der DC-Voltanzeige mit einer Genauigkeit 14 ppm und einer Garantie auf die Genauigkeit von einem Jahr
- Dank des integrierten Prüfskript-Prozessors können Testsequenzen ohne Controller-Interaktion ausgeführt werden, sodass die Prüfzeit und der Kommunikationsaufwand verringert wird und gleichzeitig der Controller für andere Aufgaben zur Verfügung steht
Doppelte Prüfsystemdichte
Sparen Sie wertvollen Platz im Gestell mit zwei DMMS in einem Gestell mit einer Höhe von 1U. Im Vergleich zu den zwei DMM7510 mit einer Höhe von 2U erhalten Sie die doppelte Messkapazität auf halbem Raum.

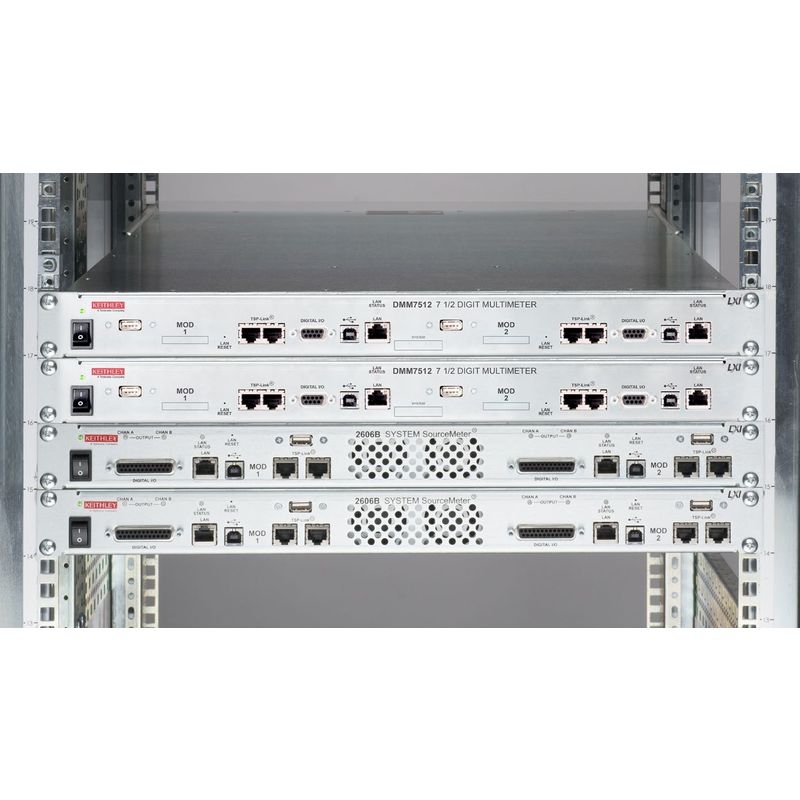

- Kombinieren Sie Quelle und Messfunktionen mit der Quellmesseinheit mit 4 Kanälen mit der hohen Dichte des 2606B und dem DMM7512 für vier Quellkanäle und zwei Messkanäle mit einer Höhe von nur 2U.
- Kein zusätzlicher Platz zwischen den DMM7512s oder 22606Bs für das Wärmemanagement erforderlich.
Erheblich geringere Prüfzeit
Die beiden DMMS in den DMM7512 verfügen über integrierte Intelligenz zum Ausführen von Prüfprogrammen ohne PC-Interaktion dank der Prüfskript-Prozessor Technologie. Außerdem verfügen die DMMs über eine TSP-Link Hardwareschnittstelle, sodass ein Gerät weitere Geräte in einer Master Subordinate-Konfiguration steuern kann.
Highlights
- Steuerung von bis zu 32 Geräten in einem TSP-Link Prüfsystem
- Synchronisieren von Messungen mit einer Latenz von weniger als 500ns
- Vermeidung einer zeitaufwendigen Kommunikation zwischen den Geräten und einem PC
- Der TSP-Code des DMM7512 ist kompatibel mit dem TSP-Code des DMM7510
| Art: | Multimeter |
|---|---|
| Auflösung: | 7½ Stellen |
| Besonderheiten: | Sampling Multimeter |
| Produktserie: | Keithley DMM7500 |
