Measurements International 6000C
Genauigkeit 0,02 ppm bei 10 kOhm und 0,5 ppm bei 100 MOhm, Linearity 0,005 ppm
Das neue Modell 6000C ist eine vollautomatische Messbrücke, die auf dem Cutkosky-Teiler-Prinzip basiert. Diese Technologie ermöglicht präzisere Messungen von Hochpräzisionswiderständen bei gleichzeitig geringeren Strömen. Der sogenannte Cutkosky- oder Binärspannungs-Teiler (Binary Voltage Divider, BVD) eliminiert typische Fehler, die bei herkömmlichen Gleichstrom-Komparatoren auftreten, und bietet dabei deutlich verbesserte Messunsicherheiten.
Ein integrierter Schutzkreis (Guard) schützt den Messkreis vor Störeinflüssen. Dieser Guard kann auch verwendet werden, um Messleitungen, abgeschirmte Detektoren oder Widerstandsgehäuse anzusteuern. Dadurch wird der Isolationswiderstand erhöht und die Gesamtleistung verbessert.
Für den Betrieb des Systems wird eine stabile Spannungsquelle sowie ein Digitalvoltmeter (DVM) benötigt. Die bevorzugte Spannungsquelle ist das Modell MI 1000B, da es eine hohe Spannungsstabilität bietet und zusätzliche Automatisierungsfunktionen ermöglicht. Das System ist mit verschiedenen DVMs kompatibel, darunter Fluke 8508A/8588A, Keysight 3458A oder Keithley 2000. Die besten Ergebnisse werden in der Regel mit dem Keysight 3458A erzielt, wenn dieser als abgeschirmter Detektor eingesetzt wird.
Das Modell 6000C verfügt über einen Vierkanal-Matrix-Scanner mit den Eingängen R1, R2, R3 und R4. In Kombination mit den 4200er Low-Thermal-Vierleiter-Matrix-Scannern kann die Anzahl der Eingänge auf bis zu 40 erweitert werden.
Die Kalibrierung des 6000C erfolgt einfach und automatisch. Die Kalibrierdaten werden gespeichert und können für historische Analysen verwendet werden. Neue Kalibrierdaten werden mit den vorherigen verglichen, um mögliche Abweichungen oder Drift im BVD zu erkennen.
Das Grundprinzip der automatisierten Hochwiderstands-Messbrücke 6000C basiert auf dem Binärspannungs-Teiler (BVD). Die Referenzspannung wird durch das Modell 1000B bereitgestellt – eine rauscharme, driftarme und programmierbare Gleichspannungsquelle. Diese wird an die rückseitigen Eingangsklemmen des 6000C angeschlossen.
Ein DVM mit einem Eingangswiderstand von mindestens 10 GΩ misst die Differenz zwischen der Ausgangsspannung des BVD und der Prüflingsspannung. Ein isolierter Guard-Kreis schützt sowohl den BVD als auch das DVM während der Messung. Zusätzlich kann die Guard-Spannung verwendet werden, um Gehäuse oder Abschirmungen der zu prüfenden Widerstände anzusteuern, um Leckströme zwischen Gehäuse und Widerstand zu minimieren.
Zubehör

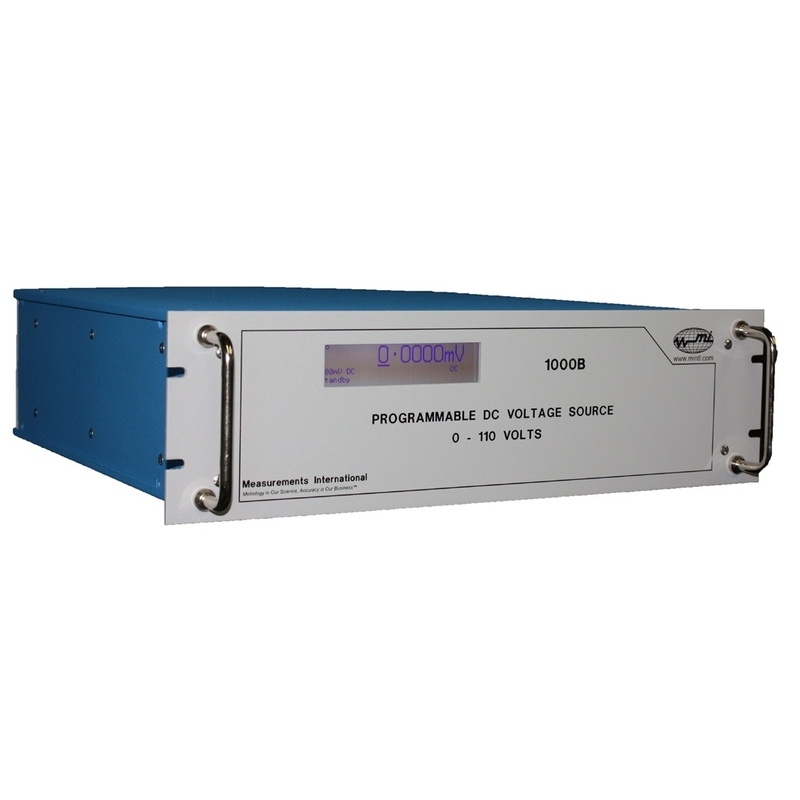

Measurements International 1000B
Ermöglicht die vollständige Automatisierung des MI 6000B-Systems
Das Modell 1000B wurde als driftarme, stabile und rauscharme programmierbare 110-Volt-Gleichstromquelle zur Verwendung mit der Hochwiderstandsbrücke Modell 6000B entwickelt.
Zum Lieferumfang des 1000B gehört eine überarbeitete 6000B-Software für die Verwendung mit der 6000B zur vollständigen Automatisierung der Spannungsprüfpunkte.
Measurements International 4610A
MI 4610A und MI 4620A
Die MI-Modelle 4610A und 4620A sind 10- und 20-kanalige Koaxial-Matrix-Scanner, die speziell für den Einsatz bei Hochwiderstandsmessungen entwickelt wurden. Anstatt ein bestehendes Design zu modifizieren, das platinenmontierte Reed-Relais verwendet, hat MI die Modelle 4610A und 4620A entwickelt.
Die Modelle 4610A und 4620A verwenden einen vollständig koaxialen Messpfad vom Eingang zum Ausgang. Durch dieses proprietäre Design werden Leckagepfade minimiert, was Messungen bis zu 1 TOhm ohne nennenswerten Unsicherheiten ermöglicht.
Die Koaxial-Matrix-Scanner 4610A und 4620A verbessern die Effizienz der Widerstandsmessung, indem sie das ständige Wechseln der Leitungen bei der Messung von Widerstandsgruppen überflüssig machen. Die Eingangskanäle können manuell über die Frontplatte oder über die standardmäßige IEEE-488-Schnittstelle bei Verwendung in einem automatisierten System ausgewählt werden.
Die Software, die mit der automatischen Widerstandsmessbrücke Modell 6000B und der hochohmigen Dual Source Bridge Modell 6600A geliefert wird, steuert automatisch die Geräte 4610A und 4620A. Dies ermöglicht die vollständige Automatisierung von Mehrfachwiderstandsmessungen und die Planung von Messungen, die jederzeit durchgeführt werden können, auch über Nacht.
Aufgrund ihrer hervorragenden Isolationseigenschaften werden N-Anschlüsse verwendet, die auf der Vorder- und Rückseite mit High und Low gekennzeichnet sind. Die Eingangs- und Ausgangskanäle sind von der Gehäusemasse getrennt und daher vom Messsystem geerdet.
Für den Anschluss der Ausgänge an ein Messsystem wird ein Satz N-Typ-zu-N-Typ-Kabel mitgeliefert.
Anhand der LEDs auf der Vorderseite kann der Bediener schnell erkennen, welche Kanäle ausgewählt wurden. Die LEDs auf der Vorderseite sind mit A und B gekennzeichnet und zeigen die ausgewählten Kanäle an.
Die Scanner wurden speziell mit einer eingebauten Schutzfunktion ausgestattet, die den Anschluss desselben Eingangskanals an beide Ausgänge nicht zulässt.
Highlights
- 10 oder 20 Kanäle mit zwei Terminals
- N-Typ Anschlüsse
- Bedienung über das Bedienfeld oder über die IEEE-488-Schnittstelle
- Maximal 1000 V Spitzenwert
- Widerstandsmessungen bis 10 PΩ
- Isolationswiderstand > 10^16 Ω
Measurements International 9300A
Volumen, 106 L (330mm x 510mm x 630mm), GPIB Schnittstelle
Luft-Kalibrierkammer 9300A
Temperaturgesteuertes Standard-Widerstands-Luftbad mit GPIB
- 106 Liter Volumen
- Temperaturbereich 15 °C bis 40 °C
- Stabilität ± 0,005 bei 23 °C
- Peltier-Kühlung
- Schnelle Aufheiz-/Abkühlrate
- Konstruktion aus Edelstahl
- Perfekt für Temperaturkoeffizienten-Messungen
- Großer Arbeitsbereich (4 SR104s)
- Temperaturbereich-Schutz
- IEEE-488
- Schnittstellen zu 6010, 6242 & 6000B für automatische Messungen von Temperaturkoeffizienten mit MI-Software
