PMK KHT 1000D 894-235-000
Rechtecksignal / DC, Anstiegszeit <14ns, USB-Schnittstelle,
optional: Interlock (INTERL-KHT1K), GPIB Schnittstelle (GPIB-KHT1000), Handbedienteil (RCU-KHT1000)
Lieferumfang: Kalibriergenerator, Kaltgerätestecker, 4mm BNC Adapter, Bedienungsanleitung
Der KHT 1000D erzeugt Gleichspannungen und steilflankige Rechteckspannungen bis zu ± 1000 V.
Am Ausgang wird wahlweise eine positive oder negative Ausgangsspannung ausgegeben, so
dass beide Polaritäten geprüft werden können ohne den Tastkopf umzustecken. Dabei ist die
Flankensteilheit bei fallender und steigender Flanke identisch. Die in vier Bereichen umschaltbare
Ausgangsspannung wird digital angezeigt.
Die Ausgangsspannung ist vollständig kalibrierbar und entspricht somit den Forderungen der ISO 9000 ff nach lückenloser Prüfmittelüberwachung: Mit geringen Anstiegs- und Abfallzeiten von typ. 14 ns und einem geringen Überschwingen können auch schnelle Hochspannungsteiler bewertet, abgeglichen und kalibriert werden.
Über die integrierte USB-Schnittstelle (optional GPIB) können Pulsbreite, Wiederholfrequenz (Einzelpulse möglich) sowie Rechteck- und DC-Spannungen eingestellt werden.
Features
- Ausgangsspannung bis zu ± 1000 V
- Anstiegszeit < 14 ns
- Steigende und fallende Flanke mit gleicher Flankensteilheit
- Gemeinsamer Ausgang für positive und negative Ausgangsspannung
- Tastkopf-Kontaktierung über mitgelieferten BNC-4 mm Adapter
- Geregelte Ausgangsspannung
- Fernsteuerung über USB-Schnittstelle oder optional GPIB (IEEE-488.2) möglich

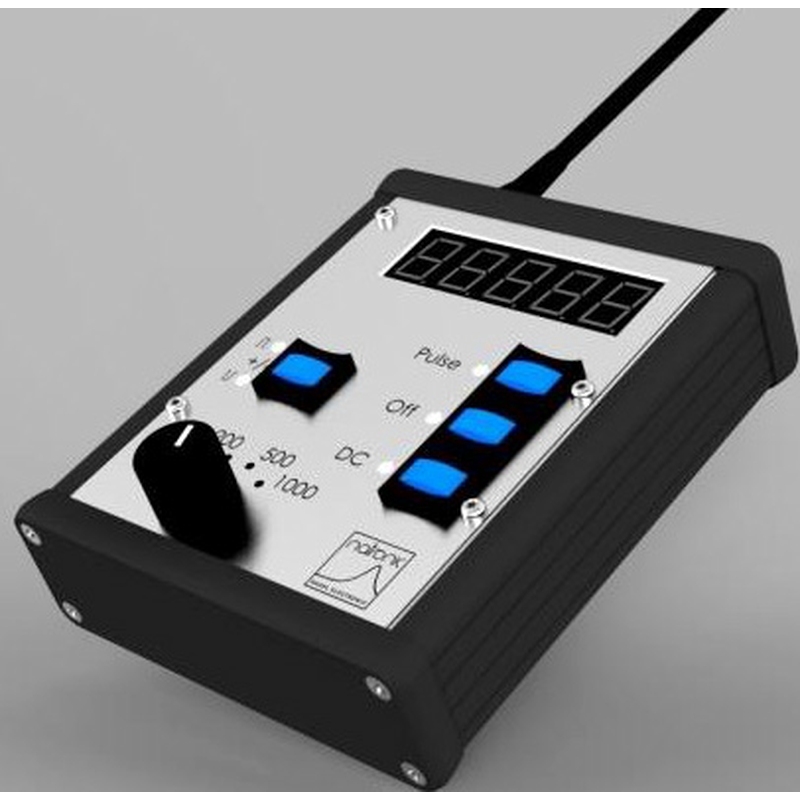

- Steuerung über Handbedienteil (RCU-KHT1000 optional)
