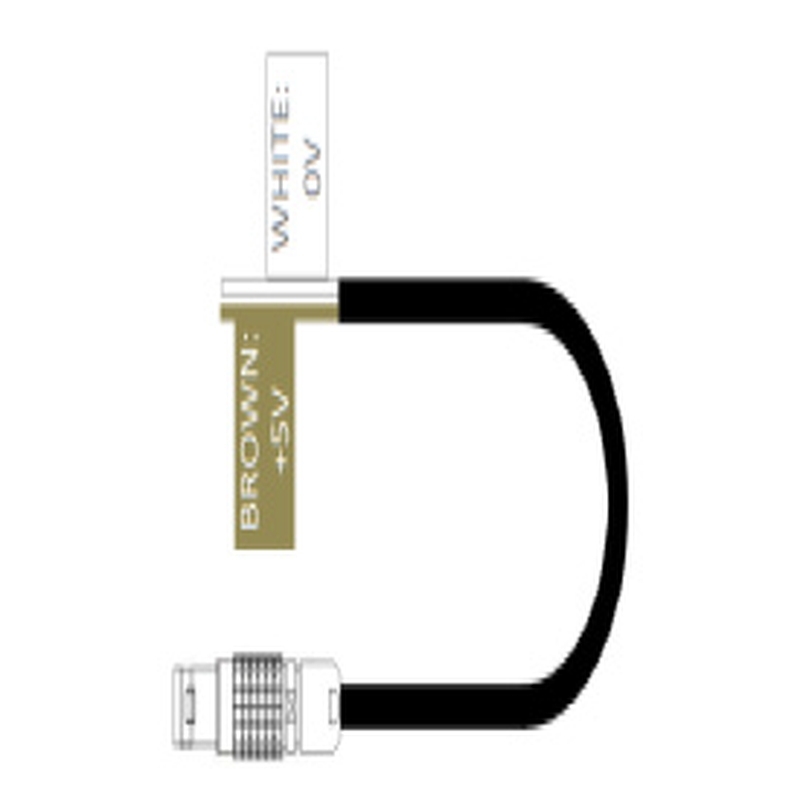

PMK KHT 6000D 894-600-010

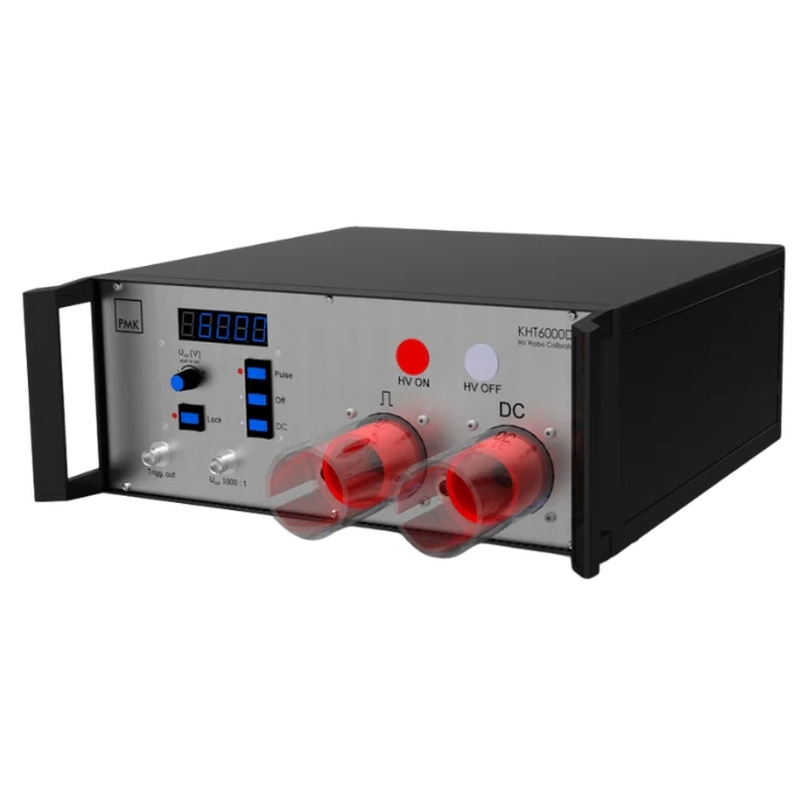

Die KHT6000D Tastkopf-Kalibriergeneratoren dienen zum HF- und DC-Abgleich von Hochspannungstastköpfen und -teilern.
Neben der manuellen Bedienung über die Bedienelemente an der Gerätefront können die KHT 6000 auch bedient werden:

1. per PC über die integrierte USB-Schnittstelle
2. über PC unter Verwendung der integrierten GPIB-Schnittstelle - (optional)

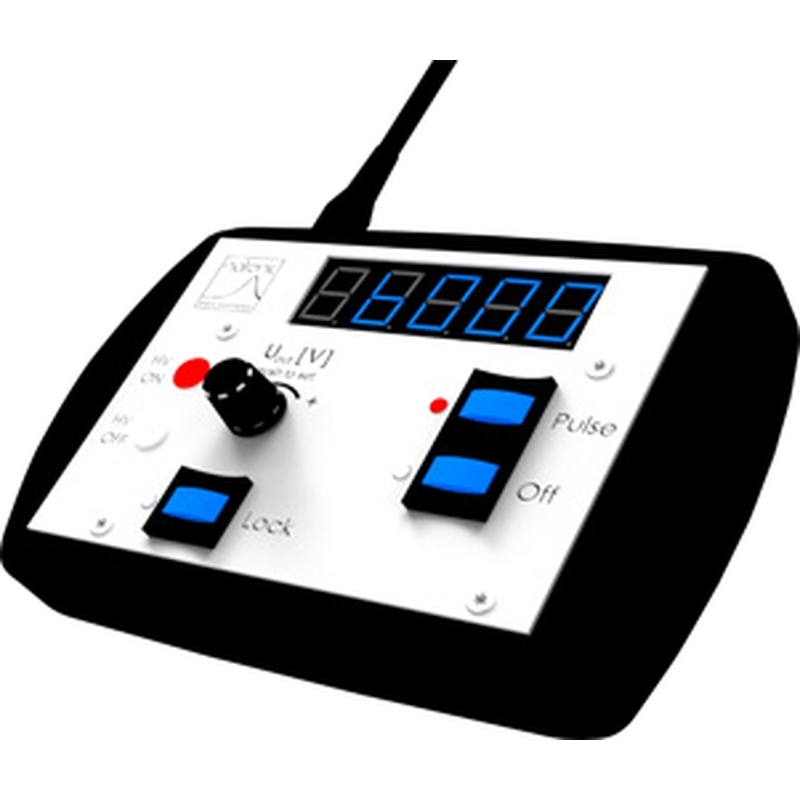

3. über die Fernbedienungseinheit - (optional)

Bei Betrieb über USB / GPIB-Schnittstelle können Rechteckspannung, Pulsbreite, Wiederholfrequenz (Einzelimpulse möglich) und die DC-Ausgangsspannung eingestellt werden.

Die KHT6000D Tastkopf-Kalibriergeneratoren erzeugen an den Ausgängen Rechteckimpulse mit einer Spannung von 500 V bis 6000 V und eine DC-Spannung. Die Impulse verfügen über eine steile steigende Flanke mit einer Anstiegszeit < 45 ns (10 % bis 90 %).
Die Dauer der Impulse beträgt 1 ms als Werkseinstellung. Die Genauigkeit der DC-Spannung beträgt 0,2 %. Pulsspannung und DC-Spannung werden getrennt über 4 mm-Buchsen im Inneren der roten Tastkopfaufnahmen ausgegeben. Der Wert, der in 1 V-Schritten regelbaren Ausgangsspannungen, wird digital angzeigt.
Die Ausgangsspannungen sind vollständig einstellbar und entsprechen somit den Forderungen der ISO 9000 ff nach lückenloser Prüfmittelüberwachung.

Intern ist in den Ausgängen ein Widerstand von 200 Ω verbaut. Er dient als Kurzschlussschutz und
wird bei einem Kurzschluss des Geräts normalerweise zerstört und ist danach auszutauschen. Der Masseanschluss eines Tastkopfes muss mit der Erdbuchse verbunden werden.
An der BNC-Buchse kann mit einem digitalen Voltmeter die Ladespannung gemessen werden. Das Teilungsverhältnis an der BNC-Buchse beträgt 1000:1. Der Ausgang wird über einen OP-Verstärker
gepuffert. Der Ausgangsstrom beträgt maximal 10 mA.
