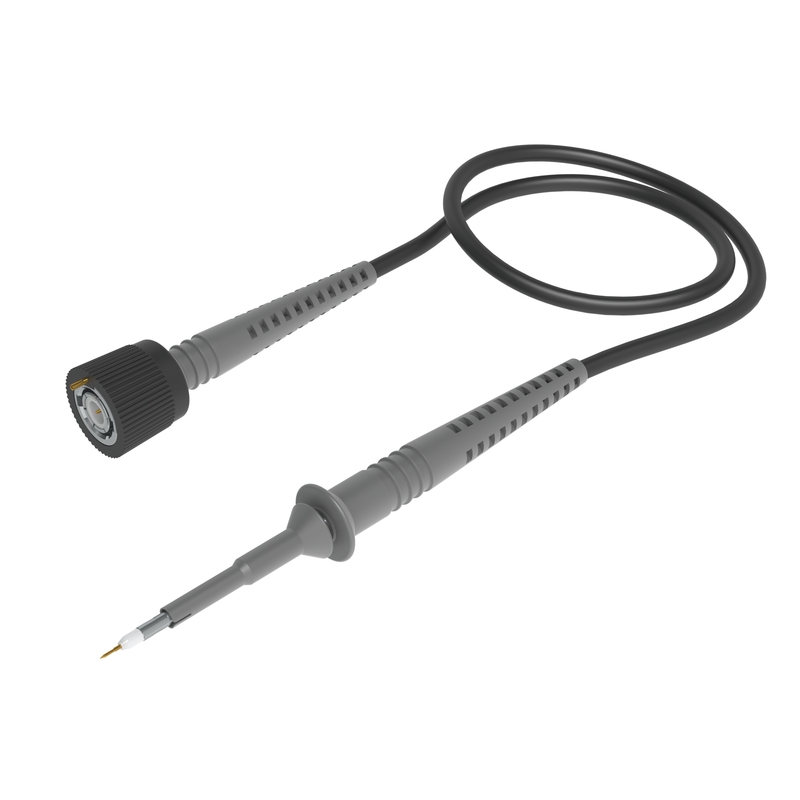

PMK PML 711A 855-711-A00
Kabellänge 1,3m
PMK - PML High-Z Tastköpfe
Die kompakte Bauform der PML Tastköpfe mit 2,5 mm Durchmesser an der Tastkopfspitze erleichtert Messungen an dichten SMD Schaltungen,
indem sie eine gute Sicht auf das zu messende Bauteil ermöglicht.
Die geringe Eingangskapazität belastet den Messpunkt mit nur 9,5 pF. Geringere Belastungen werden ohne Einschränkungen nur mit aktiven Tastköpfen erreicht.
Besonders bei Messungen von Signalen mit schnellen Anstiegszeiten spielt oft auch die Adaption des Tastkopfs an den Messpunkt eine entscheidende Rolle.
Lange Zuleitungen bringen zusätzliche Induktivität und Resonanzen in den Messkreis und verfälschen so das Messergebnis.
Um dieser Problematik entgegenzuwirken, liegen den Tastköpfen der PML Serie sowohl ein PCB Adapter als auch das 2,5 mm IC Kontaktiersystem bei.
- Ø 2,5 mm an der Tastkopfspitze
- Koaxiales Design
- IC Kontaktierungssystem für 0,5 - 1,27 mm Raster
- Austauschbare Federspitze
- Niedrige Eingangskapazität
| Produktserie: | PML High-Z-Serie |
|---|---|
| Modell: | PML 711A |
| Option: | Standard |
| Norm: | BNC |
| Art: | single-ended Tastkopf |
| Bandbreite: | 500MHz |
