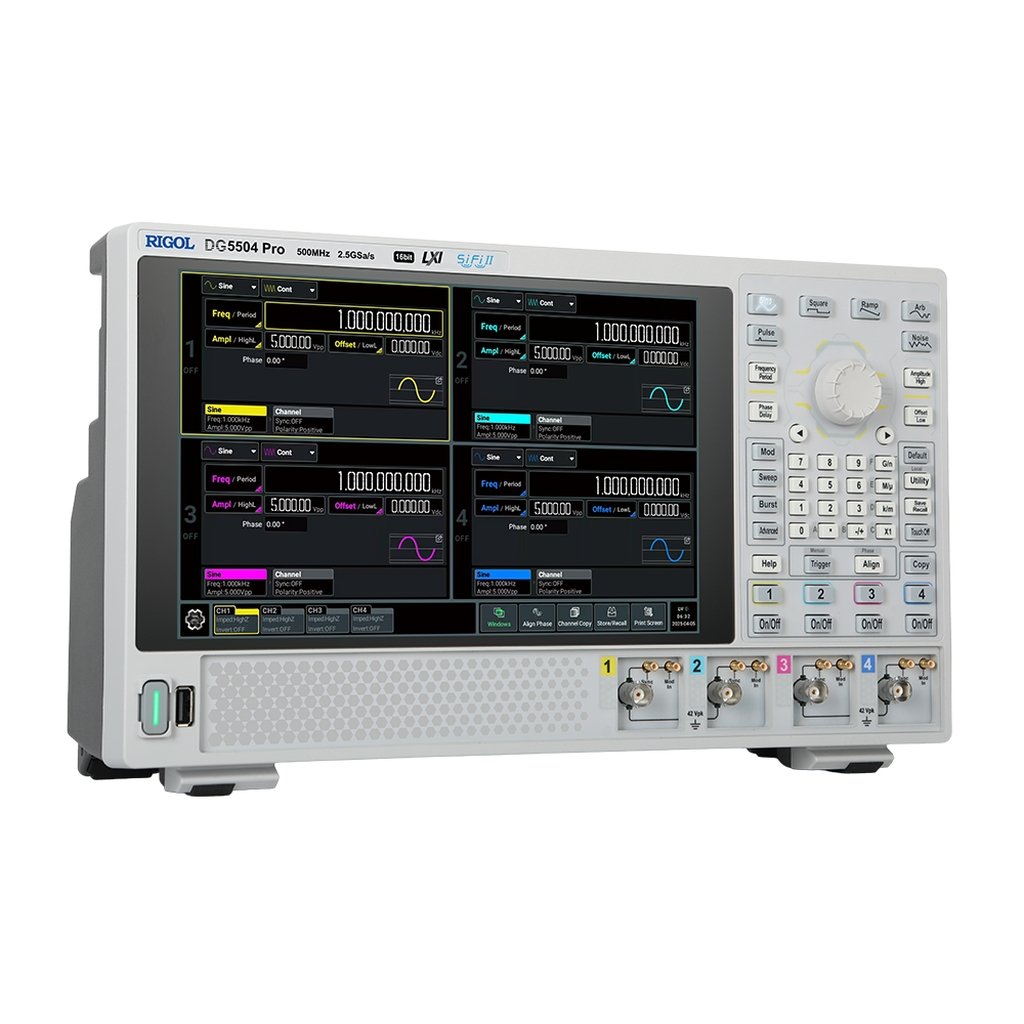

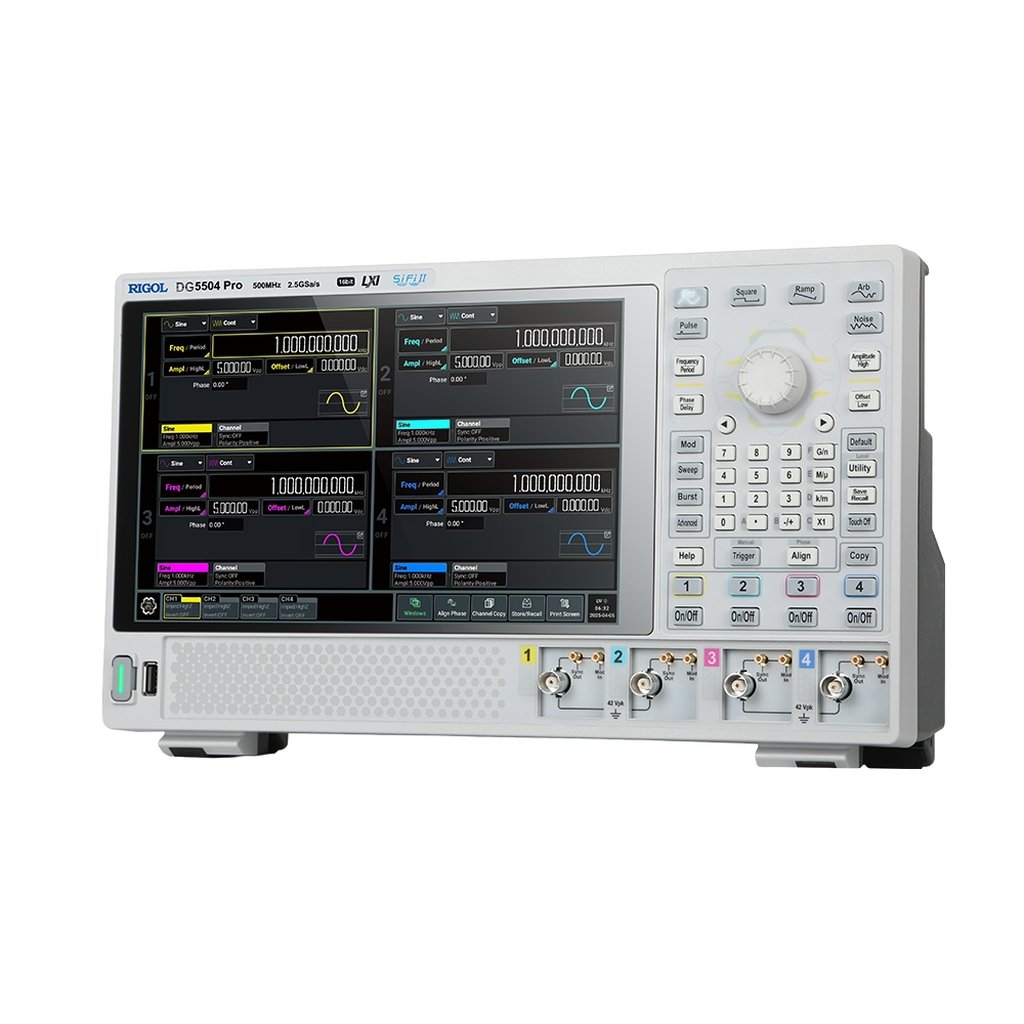

Rigol DG5504 Pro

Die DG5000-Pro-Serie ist eine hochentwickelte Multi-Channel-Wellenformplattform für präzise Signaltests in Forschung, Entwicklung und Produktion. Sie vereint bis zu acht vollständig unabhängige Kanäle mit hoher Bandbreite, exakter Synchronisation und erstklassiger Signaltreue in einem kompakten Gehäuse. Durch ihre vielseitigen Modulations- und Arbiträrfunktionen eignet sie sich ideal für komplexe Mehrkanal-Applikationen und moderne Hochgeschwindigkeitssysteme.

Grundfunktionen

• Maximale Ausgangsfrequenz bis 500 MHz
• Abtastrate 2.5 GSa/s
• 16-Bit-Auflösung für hochpräzise Signale
• Acht unabhängige Ausgänge
• Arbiträre Wellenformlänge bis 128 Mpts (optional)

Die DG5000-Pro-Serie bietet eine neu entwickelte Hochleistungsarchitektur für Mehrkanaltests. Das dichte, platzsparende Design integriert acht isolierte Ausgangskanäle in einem einzigen Gerät und ersetzt damit mehrere Einzelsysteme. Die Synchronisationspräzision von unter 500 ps ermöglicht kohärente Signalerzeugung für anspruchsvolle Timing-Anwendungen, unterstützt durch eine zusätzliche Verzögerungsanpassung von ±200 ns. Jedes Kanalpaar ist galvanisch isoliert und verhindert Masseschleifen, was zu hoher Signalintegrität in komplexen Messaufbauten führt. Mit 2.5 GSa/s und 16-Bit-Auflösung liefert das Gerät extrem detailreiche Wellenformen, unterstützt durch die SiFi-II-Signaltechnologie mit nur 200 ps Jitter. Rechtecksignale bis 170 MHz mit 0.8 ns Anstiegszeit ermöglichen präzise Hochgeschwindigkeitstests bereits in der Grundausstattung. Die erweiterte Multipulsfunktion erlaubt 2 bis 30 editierbare Pulssignale für Halbleitertests wie DPT-Analyse von MOSFETs oder IGBTs. Sequenzen mit bis zu 512 Schritten automatisieren wiederkehrende Testabläufe. Funktionen wie Multiton-Modulation mit bis zu 16 Tönen oder PRBS-Signale bis 300 MBit/s machen das Gerät zu einer leistungsstarken Quelle für HF-, Digital- und Leistungshalbleitertests.

Besonderheiten und Features

• Acht Kanäle in kompakter Bauform für dichte Messaufbauten
• Pikosekunden-Synchronisation und flexible Verzögerungsanpassung
• Isolierte Kanalpaare zur Reduzierung von Masseschleifen
• SiFi-II-Signaltechnologie mit extrem niedrigem Jitter
• Rechtecksignale bis 170 MHz mit 0.8 ns Rise Time
• Multipuls-Modus für Leistungshalbleitertests
• Multiton-Modulation bis 16 Töne
• PRBS- und Mustererzeugung bis 300 MBit/s

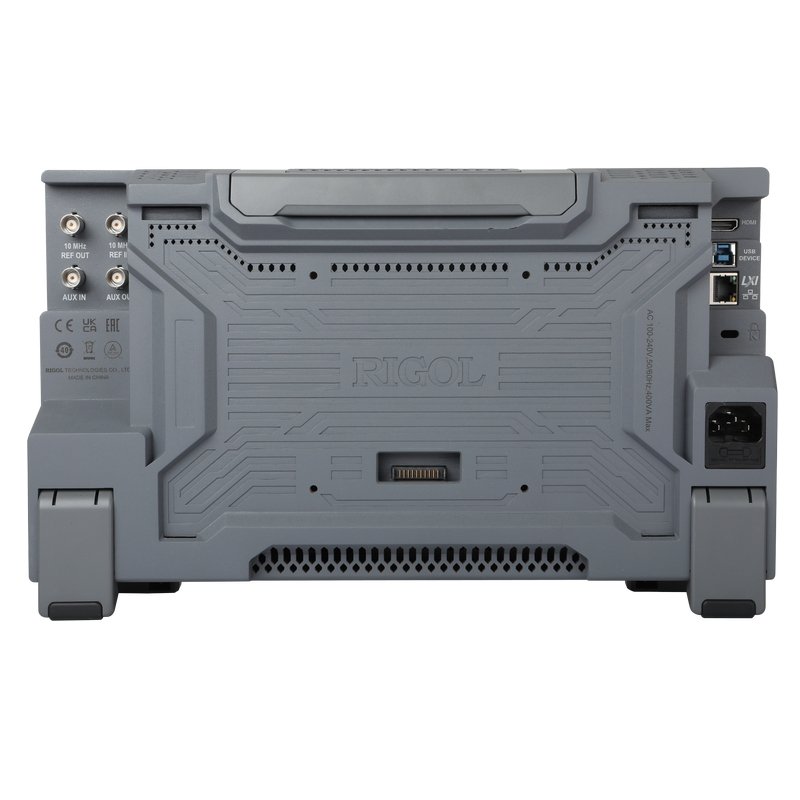

Schnittstellen und Kommunikationsmöglichkeiten

• Integration in automatisierte Testabläufe
• Software-Erweiterungen für Wellenformerstellung und Sequenzbearbeitung
• Kompatibel mit modernen Labor- und Entwicklungsumgebungen

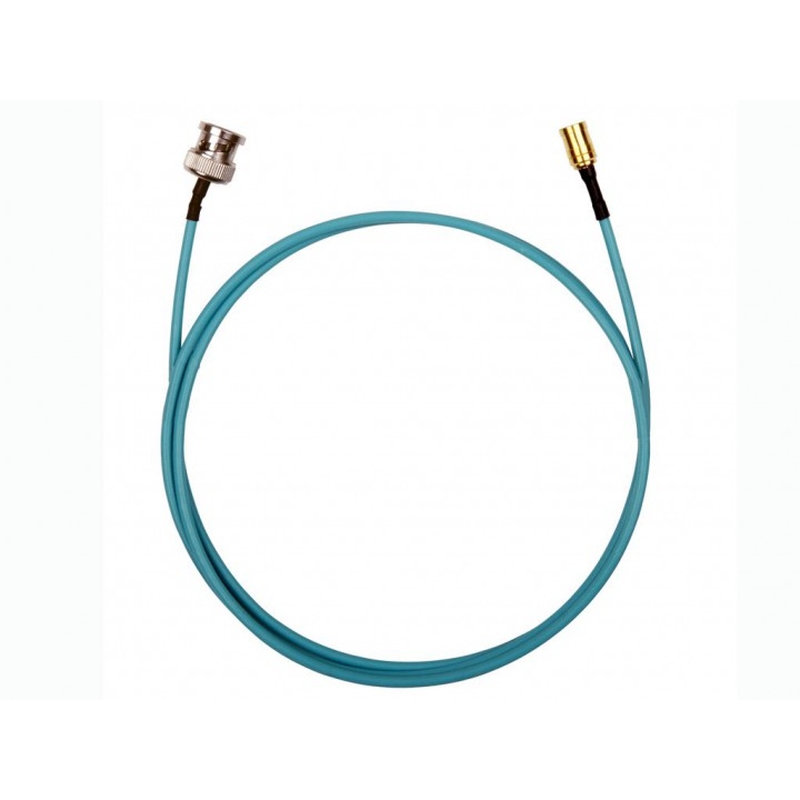

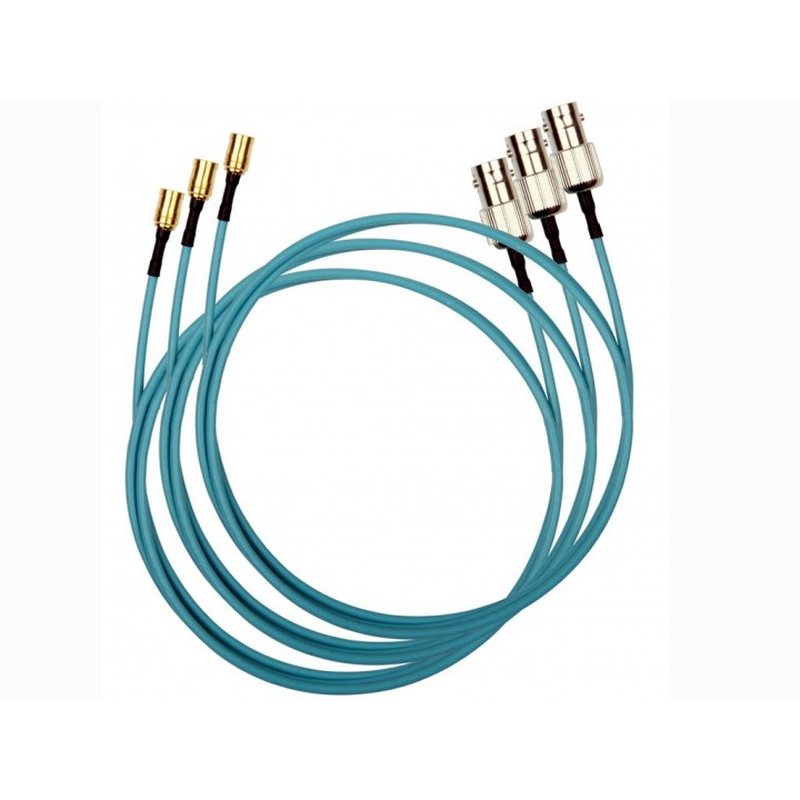

Optionales Zubehör wie Softwarepakete, Adapter, Synchronisationsmodule und Erweiterungslizenzen ermöglicht eine flexible Anpassung der DG5000-Pro-Serie an vielfältige Mehrkanal-Anwendungen in Labor, Entwicklung und Produktion.
