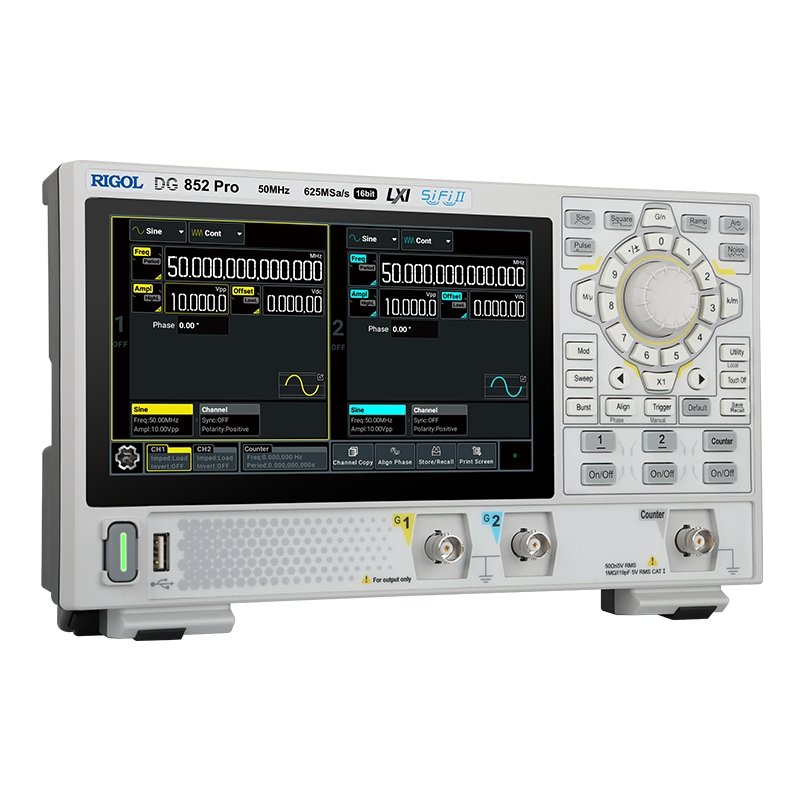

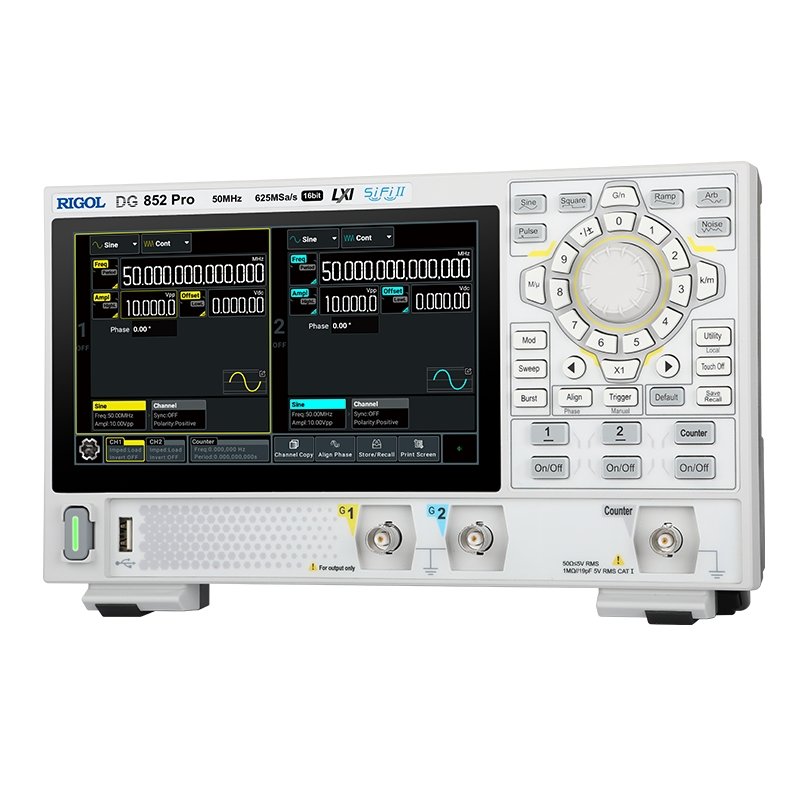

Rigol DG852 Pro

Die DG800-Pro-Serie ist ein kompakter, vielseitiger Signalgenerator, der mehrere Funktionen wie Arbiträrsignalerzeugung, Funktionsgenerator, Rauschquelle, Pulsgenerator und Harmoniegenerator in einem einzigen Gerät vereint. Dank hoher Auflösung, intuitiver Bedienung und modernem Design eignet sich die Serie ideal für Ausbildungslabore, Elektronikentwicklung sowie industrielle Testanwendungen.

Grundfunktionen

• Maximale Ausgangsfrequenz bis 50 MHz
• Abtastrate 625 MSa/s
• 16-Bit vertikale Auflösung
• Zwei unabhängige Kanäle
• Arbiträre Wellenformlänge 2 Mpts (8 Mpts optional)

Die DG800-Pro-Serie bietet hochwertige Signalerzeugung zu einem attraktiven Preis und ist damit eine ideale Lösung für Einsteiger und fortgeschrittene Anwender. Die Kombination aus 625 MSa/s Abtastrate und 16-Bit-Auflösung ermöglicht präzise, detailreiche Wellenformen für vielfältige Testszenarien. Das 7-Zoll-Farbdisplay erleichtert die gleichzeitige Konfiguration, Bearbeitung und Anzeige von Signalen beider Kanäle. Das leichte, kompakte Gehäuse mit nur 1.78 kg Gewicht eignet sich sowohl für den Laborbetrieb als auch für mobile Einsätze, unterstützt durch die Möglichkeit, das Gerät per Type-C-Stromquelle zu betreiben. Rechtecksignale bis 40 MHz und Pulsflanken mit 3 ns Rise Time erfüllen die Anforderungen moderner digitaler Anwendungen. Die SiFi-II-Signaltechnologie sorgt für extrem niedrigen Jitter von nur 200 ps RMS und garantiert saubere und stabile Signale auch bei komplexen Arbiträrformen. Umfangreiche Modulationsfunktionen wie AM, FM, PM, ASK, FSK, PSK, PWM oder SUM-Modulation ermöglichen die Simulation verschiedenster Signalformen in Kommunikations-, Steuerungs- und Schaltnetzteil­anwendungen. Die Sequenzfunktion bietet bis zu 64 Wellenformereignisse mit bis zu 256 Wiederholungen und unterstützt automatisierte Testabläufe ohne manuelles Umschalten. Für erweiterte Leistungsverstärker- und Filtertests stehen bis zu 20 harmonische Komponenten zur Verfügung. Ein integrierter 7-stelliger 500-MHz-Frequenzmesser rundet die Funktionalität ab und ermöglicht die Analyse externer Signale inklusive Periodendauer, Tastverhältnis und Impulsbreiten.

Besonderheiten und Features

• Präzise Signalerzeugung mit 16-Bit und 625 MSa/s
• 7-Zoll-Touchscreen für komfortable Bedienung
• Ultra-portables Design mit Type-C-Stromversorgung
• 3 ns Anstiegszeit für schnelle Puls- und Rechtecksignale
• Niedriger Jitter dank SiFi-II-Technologie
• Vielseitige Modulationsarten für breite Anwendungsszenarien
• Sequenzfunktion für automatisierte Abläufe
• Harmoniegenerator mit bis zu 20 Komponenten
• Integrierter 7-stelliger 500-MHz-Frequenzmesser

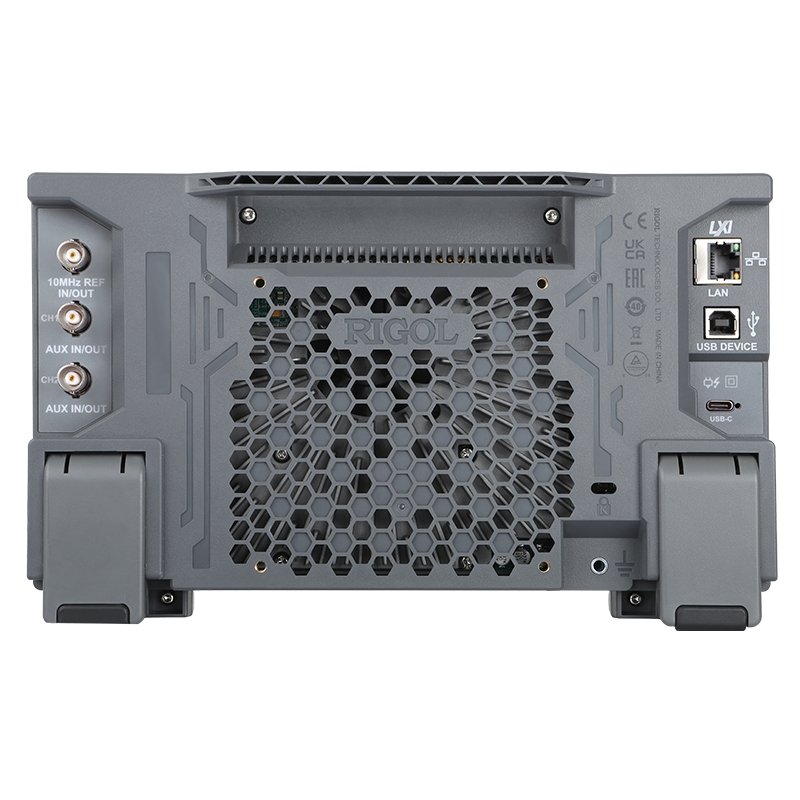

Schnittstellen und Kommunikationsmöglichkeiten

• Type-C-Versorgung für mobilen Einsatz
• Kompatibel mit gängiger Labor- und Steuersoftware
• Unterstützung automatisierter Testprozesse

Optionales Zubehör wie Softwarepakete, Adapter und Messleitungen erweitert die DG800-Pro-Serie und ermöglicht eine flexible Anpassung an unterschiedliche Entwicklungs-, Labor- und Produktionsumgebungen.
