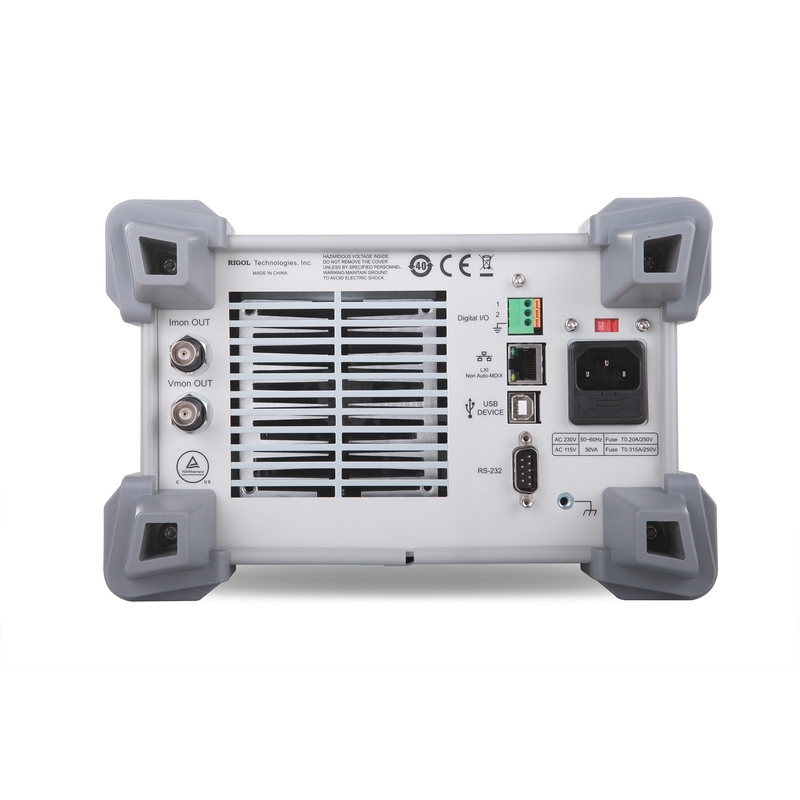

Rigol DL3031A

Die DL3000-Serie ist eine kompakte und kosteneffiziente elektronische Gleichstromlast, die für Entwicklungsabteilungen, Produktionslinien und Prüfstände in Bereichen wie Automobilelektronik, Energietechnik und Leistungselektronik entwickelt wurde. Sie kombiniert hohe Leistungsfähigkeit mit flexibler Bedienung und ermöglicht präzise Simulationen realer Lastbedingungen. Das neue Modell DL3041 erweitert die Serie um eine besonders leistungsstarke Variante für moderne Hochenergie-Anwendungen.

Grundfunktionen

• Gesamtleistung bis 450 W
• Maximale Eingangsspannung 200 V
• Strombereich bis 70 A
• Dynamikfrequenz bis 30 kHz
• Rückleseauflösung für Strom 0.1 mA

Die DL3000-Serie bietet eine vielseitige Plattform für Lastsimulationen und eignet sich ideal für die Charakterisierung von Netzteilen, Batterien, PV-Invertern, Brennstoffzellen und Halbleiterkomponenten. Das Modell DL3041 mit 450 W Leistung unterstützt schnelle dynamische Tests mit Frequenzen bis 30 kHz und einer Stromanstiegsrate von bis zu 5 A/µs. Dadurch lassen sich hochdynamische Lastanforderungen realitätsnah simulieren, was insbesondere bei Next-Generation-Servernetzteilen oder E-Mobility-Komponenten entscheidend ist. Die integrierte List-Funktion ermöglicht das Erstellen komplexer Testsequenzen mit frei definierbaren Stufen und Verweilzeiten, während die Wellenformanzeige eine direkte Visualisierung der Lastkurven bietet. Mit Funktionen wie Pause, Zoom und Screenshots lassen sich Signalverläufe detailliert analysieren. Für Batterietests stehen speziell optimierte Parameter zur Verfügung, um Kapazitäts- und Entladeverhalten zuverlässig zu prüfen. Dank der flexiblen Segmentsteuerung und automatisierten Abläufe eignet sich die Serie für wiederkehrende Prüfungen im Labor oder in der Produktion.

Besonderheiten und Features

• Dynamikmodus mit bis zu 30 kHz für schnelle Lastwechsel
• Maximale Stromsteilheit 5 A/µs für Transientenanalysen
• Flexible List-Funktion zur Erstellung komplexer Testprofile
• Wellenformanzeige mit Zoom-, Pause- und Screenshot-Funktionen
• Batterietestfunktion für Kapazitäts- und Entladeanalysen

Schnittstellen und Kommunikationsmöglichkeiten

• Unterstützung mehrerer Fernsteuerungsoptionen
• Integration in automatisierte Testumgebungen
• Kompatibel mit Software- und Firmware-Erweiterungen

Für die DL3000-Serie ist eine breite Auswahl an Zubehör, Softwaremodulen und Erweiterungen erhältlich, sodass sich die elektronische Last flexibel an spezifische Prüfanforderungen in Labor, Entwicklung und Produktion anpassen lässt.
