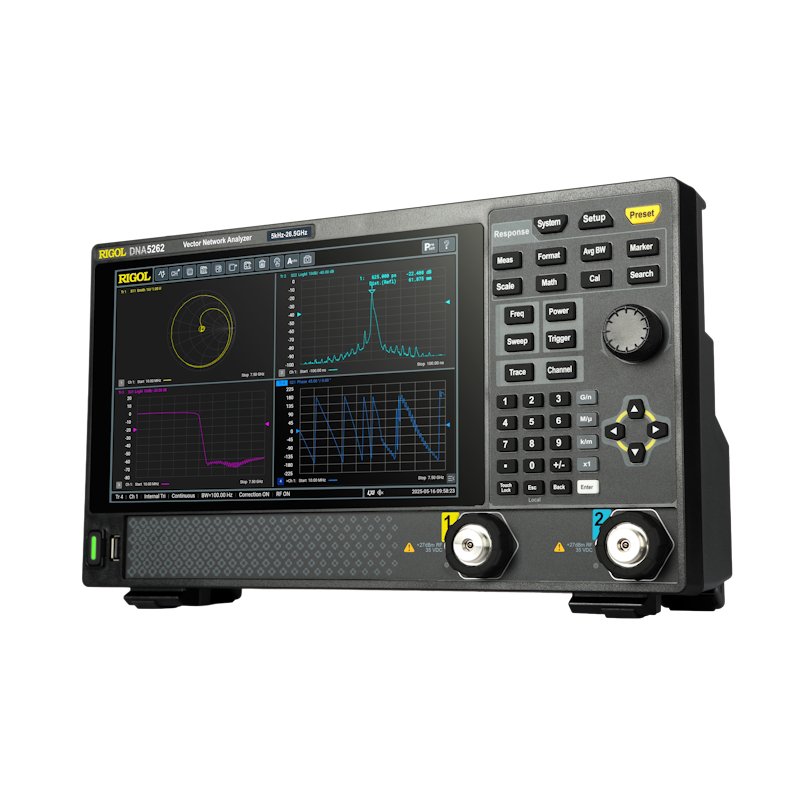

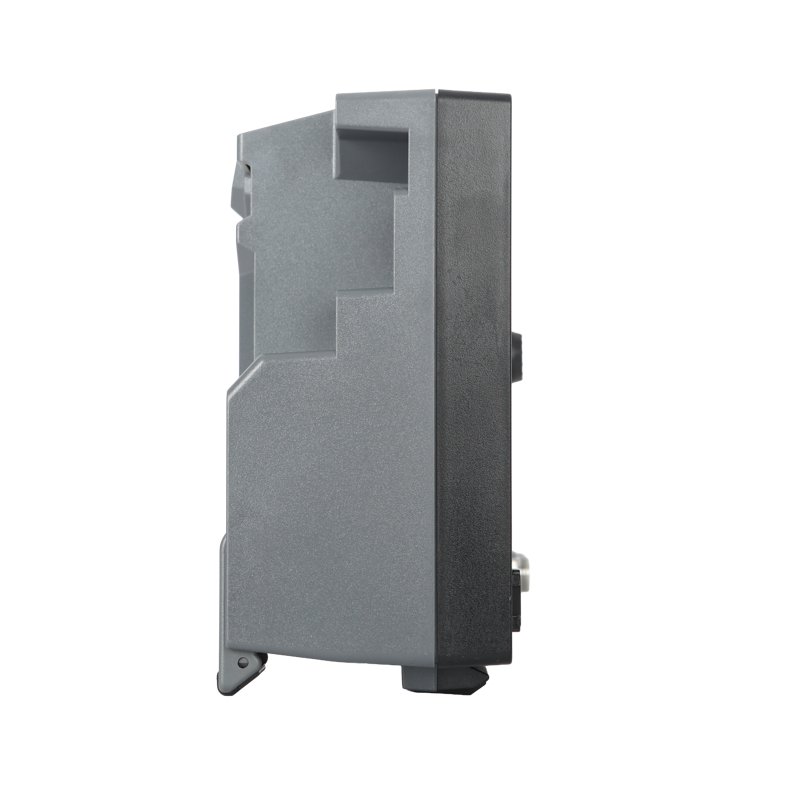

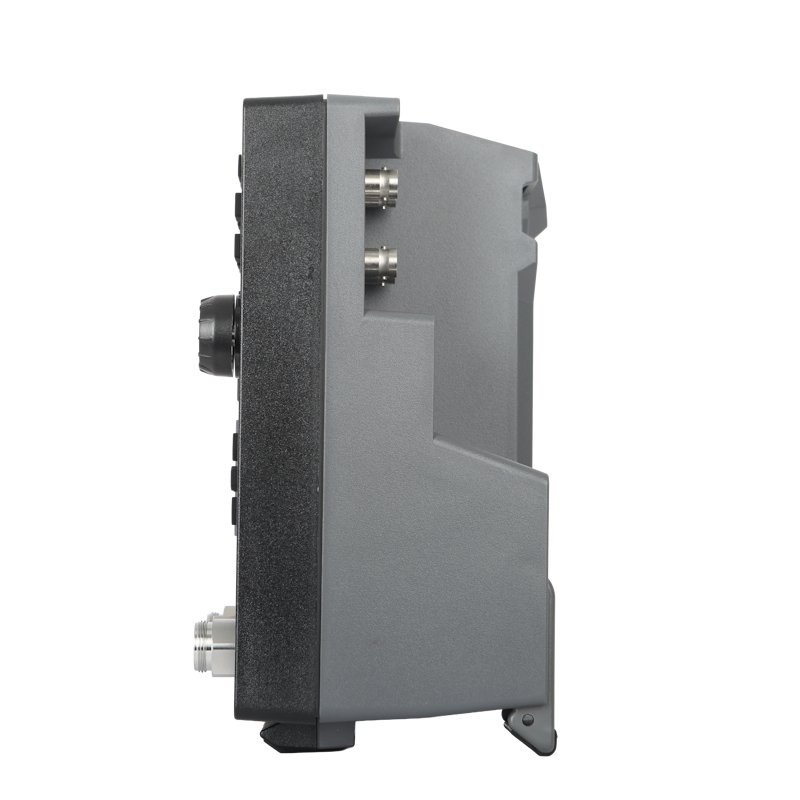

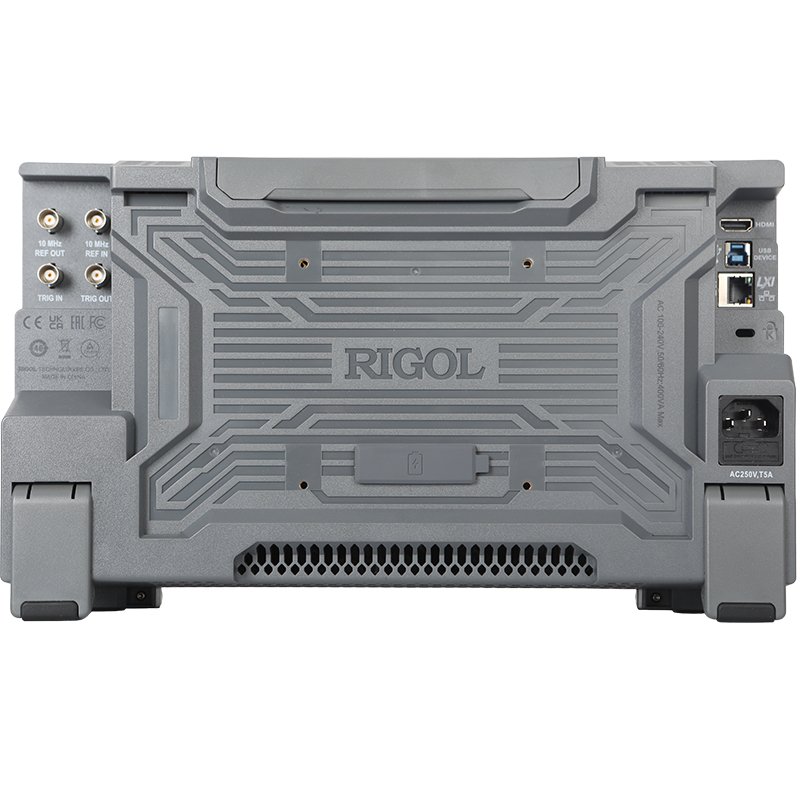

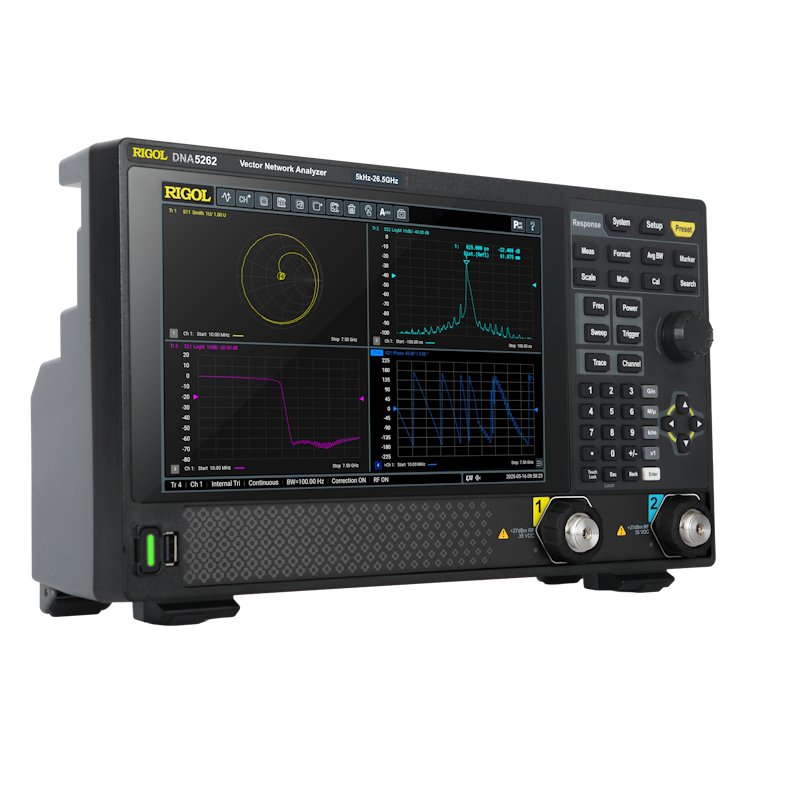

Rigol DNA5142

Der DNA5000 Vektor-Netzwerkanalysator bietet präzise VNA-Messungen für Forschung, Entwicklung und Produktion. Er eignet sich für die Charakterisierung von HF-Bauteilen, Antennen, Interconnects und Materialien. Durch seinen großen Frequenzbereich unterstützt er Messaufgaben von Niederfrequenztests bis zu Hochgeschwindigkeits-Applikationen.

Grundfunktionen

• Erfassung von S-Parametern
• Messungen von Transmission und Reflexion
• Smith-Diagramme, Polarplots und SWR
• Distance-to-Fault zur Kabeldiagnose
• TDR-Analysewerkzeuge
• 2-Port-Messbetrieb
• De-Embedding und Fixture-Removal

Der Analyzer deckt einen Frequenzbereich von 5 kHz bis 26.5 GHz ab und ermöglicht damit Tests von passiven Komponenten, Steckverbindern, Filtern, Leitungen und komplexen HF-Strukturen. Dank eines Dynamikbereichs von über 120 dB liefert das Gerät stabile Messergebnisse, selbst bei hochdämpfenden Prüflingen. Seine Software unterstützt Pass/Fail-Grenzen und umfangreiche Darstellungsmodi für Impedanz- und Reflexionsanalysen. Der integrierte Kalibrierassistent führt Nutzer Schritt für Schritt durch mechanische oder elektronische Kalibrierprozesse, wodurch eine genaue Normkonformität nach VDE-, IEC- und EN-Richtlinien sichergestellt wird. Funktionen wie De-Embedding ermöglichen die Eliminierung von Einflüssen durch Kabel oder Adapter und liefern realitätsnahe S-Parameter des Prüflings. Dank Standard-SCPI-Kommandos lässt sich das Gerät ohne Anpassung in bestehende Automatisierungsumgebungen integrieren und unterstützt moderne HF-Testsysteme in Labor und Produktion.

Besonderheiten und Features

• Großer Frequenzbereich bis 26.5 GHz
• Niedriger Rauschboden für stabile Messungen
• Kalibrierassistent für schnelle Einrichtung
• Mechanische und elektronische Kalibrieroptionen
• Drop-in-kompatible SCPI-Befehlssätze
• Hohe Messstabilität durch über 120 dB Dynamikbereich
• Optimiert für Hochgeschwindigkeits-Interconnects

Schnittstellen und Kommunikationsmöglichkeiten

• 3.5 mm (m) HF-Anschlüsse
• SCPI-Kommandos für Automatisierung
• Kompatibel mit Labor- und Produktionssoftware

Optionales Zubehör wie Kalibrierkits, E-Cal-Module und hochwertige HF-Kabel erweitert den Funktionsumfang und ermöglicht flexible Systemkonfigurationen für anspruchsvolle Messumgebungen.
