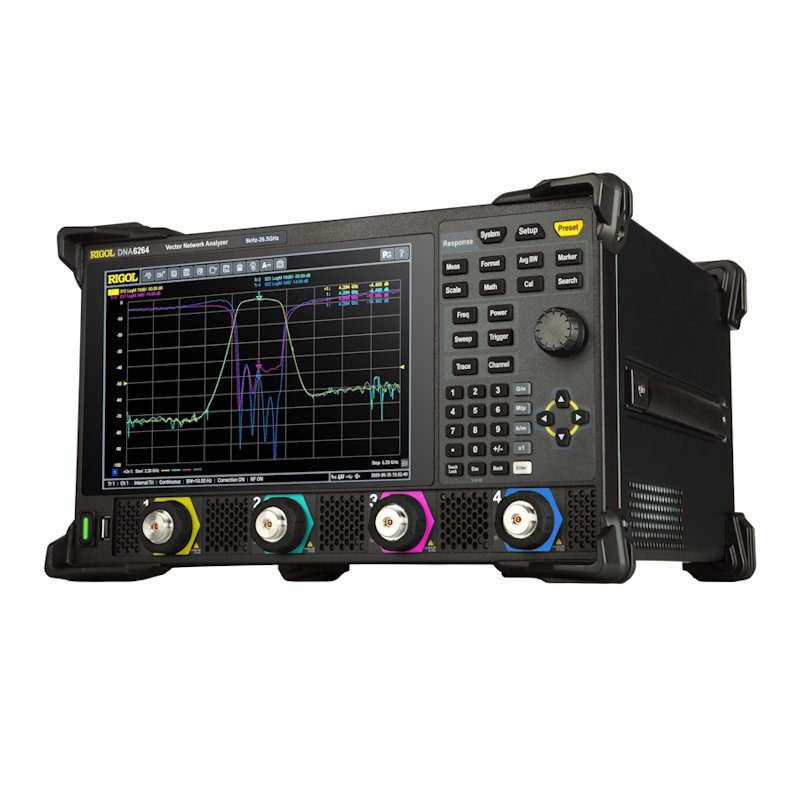

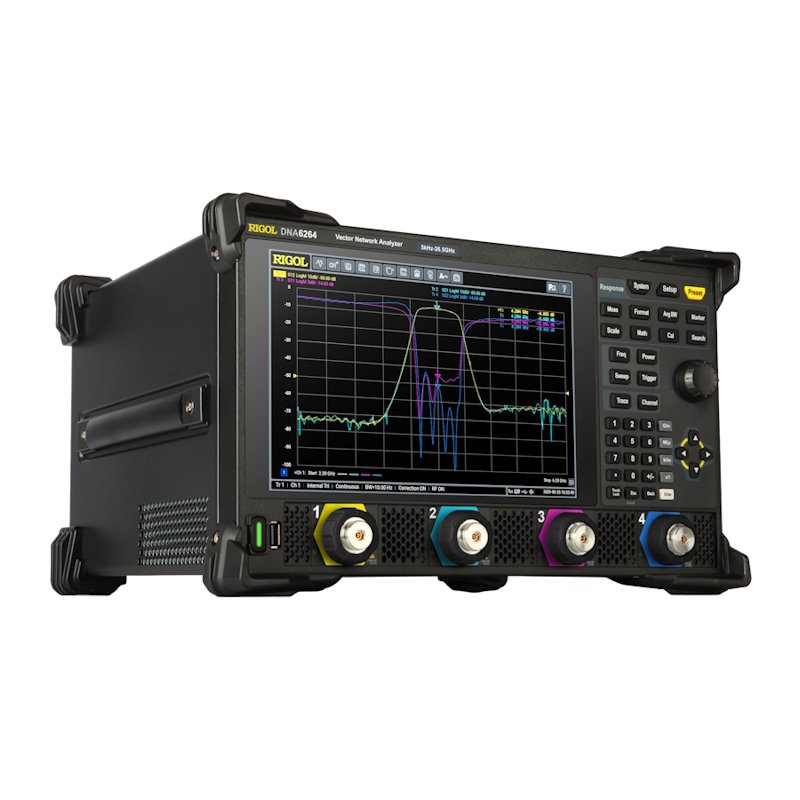

Rigol DNA6084

Der DNA6000 Vektor-Netzwerkanalysator ist für anspruchsvolle HF-Messungen in Labor und Produktion ausgelegt. Sein robustes Tischdesign ermöglicht stabile und reproduzierbare Ergebnisse, ideal für Langzeittests und präzise Charakterisierung komplexer Komponenten. Mit seinem erweiterten Port-Konzept eignet sich das Gerät für Mehrtor-Messungen in Forschung, Industrie und Entwicklung.

Grundfunktionen

• S-Parameter-Messungen an 4 Ports
• Transmission, Reflexion und Mehrtor-Analysen
• Smith-Diagramme, Polarplots und SWR-Funktionen
• TDR- und DTF-Werkzeuge zur Fehlerlokalisierung
• De-Embedding und Fixture Removal
• Kalibrierassistent für schnelle Einrichtung

Der Analyzer deckt den Frequenzbereich von 5 kHz bis 26.5 GHz ab und unterstützt präzise Messungen an Filtern, HF-Baugruppen, Interconnects, Antennen und Materialien. Ein Dynamikbereich von über 120 dB sorgt dafür, dass auch stark dämpfende Prüflinge zuverlässig charakterisiert werden. Die Software bietet flexible Darstellungsoptionen, Pass/Fail-Prüfgrenzen sowie umfangreiche Analysewerkzeuge für Impedanz, Reflexion und Zeitbereichsmessungen. Der integrierte Kalibrierassistent erleichtert sowohl mechanische als auch elektronische Kalibrierungen, wodurch Normanforderungen nach EN-, IEC- und VDE-Richtlinien sicher eingehalten werden. De-Embedding ermöglicht die exakte Kompensation von Kabeln, fixturen und Adaptern, sodass die echten S-Parameter des Prüflings sichtbar werden. Dank SCPI-Unterstützung lässt sich das Gerät ohne Anpassung in bestehende Automatisierungssysteme integrieren und ermöglicht reibungslose Modernisierung bestehender Testumgebungen.

Besonderheiten und Features

• Vier Testports für erweiterte HF-Analysen
• Dynamikbereich über 120 dB
• Niedriger Rauschboden für stabile Präzision
• Mechanische oder elektronische Kalibrieroptionen
• Drop-in-kompatible SCPI-Steuerung
• Optimiert für Hochgeschwindigkeits-Interconnects

Schnittstellen und Kommunikationsmöglichkeiten

• 3.5 mm (m) HF-Anschlüsse
• SCPI-Kommandos für Automatisierung
• Kompatibel mit Labor- und Produktionssoftware

Durch optionales Zubehör wie Kalibrierkits, E-Cal-Module und hochwertige HF-Kabel kann der DNA6000 flexibel erweitert werden und lässt sich mühelos in bestehende Messsysteme integrieren.
