Rigol DNA808
| Art: | VNA |
|---|---|
| Frequenzbereich: | 5kHz - 8,5GHz |
| Kanäle: | 2 port |
| Produktserie: | Rigol-DNA800 |
Lizenzen
Rigol DNA-DTF10
für Rigol DNA800, DNA5000, DNA6000 und DNA6000-R-Serie
Rigol DNA-TDA10
für Rigol DNA800, DNA5000, DNA6000 und DNA6000-R-Serie
CalKit / Test Port Kabel
Zubehör
Rigol RM5041
Alternative Produkte
Rigol DNA5082
Der DNA5000 Vektor-Netzwerkanalysator bietet präzise VNA-Messungen für Forschung, Entwicklung und Produktion. Er eignet sich für die Charakterisierung von HF-Bauteilen, Antennen, Interconnects und Materialien. Durch seinen großen Frequenzbereich unterstützt er Messaufgaben von Niederfrequenztests bis zu Hochgeschwindigkeits-Applikationen.
Grundfunktionen
- Erfassung von S-Parametern
- Messungen von Transmission und Reflexion
- Smith-Diagramme, Polarplots und SWR
- Distance-to-Fault zur Kabeldiagnose
- TDR-Analysewerkzeuge
- 2-Port-Messbetrieb
- De-Embedding und Fixture-Removal
Der Analyzer deckt einen Frequenzbereich von 5 kHz bis 26.5 GHz ab und ermöglicht damit Tests von passiven Komponenten, Steckverbindern, Filtern, Leitungen und komplexen HF-Strukturen. Dank eines Dynamikbereichs von über 120 dB liefert das Gerät stabile Messergebnisse, selbst bei hochdämpfenden Prüflingen. Seine Software unterstützt Pass/Fail-Grenzen und umfangreiche Darstellungsmodi für Impedanz- und Reflexionsanalysen. Der integrierte Kalibrierassistent führt Nutzer Schritt für Schritt durch mechanische oder elektronische Kalibrierprozesse, wodurch eine genaue Normkonformität nach VDE-, IEC- und EN-Richtlinien sichergestellt wird. Funktionen wie De-Embedding ermöglichen die Eliminierung von Einflüssen durch Kabel oder Adapter und liefern realitätsnahe S-Parameter des Prüflings. Dank Standard-SCPI-Kommandos lässt sich das Gerät ohne Anpassung in bestehende Automatisierungsumgebungen integrieren und unterstützt moderne HF-Testsysteme in Labor und Produktion.
Besonderheiten und Features
- Großer Frequenzbereich bis 26.5 GHz
- Niedriger Rauschboden für stabile Messungen
- Kalibrierassistent für schnelle Einrichtung
- Mechanische und elektronische Kalibrieroptionen
- Drop-in-kompatible SCPI-Befehlssätze
- Hohe Messstabilität durch über 120 dB Dynamikbereich
- Optimiert für Hochgeschwindigkeits-Interconnects
Schnittstellen und Kommunikationsmöglichkeiten
- 3.5 mm (m) HF-Anschlüsse
- SCPI-Kommandos für Automatisierung
- Kompatibel mit Labor- und Produktionssoftware

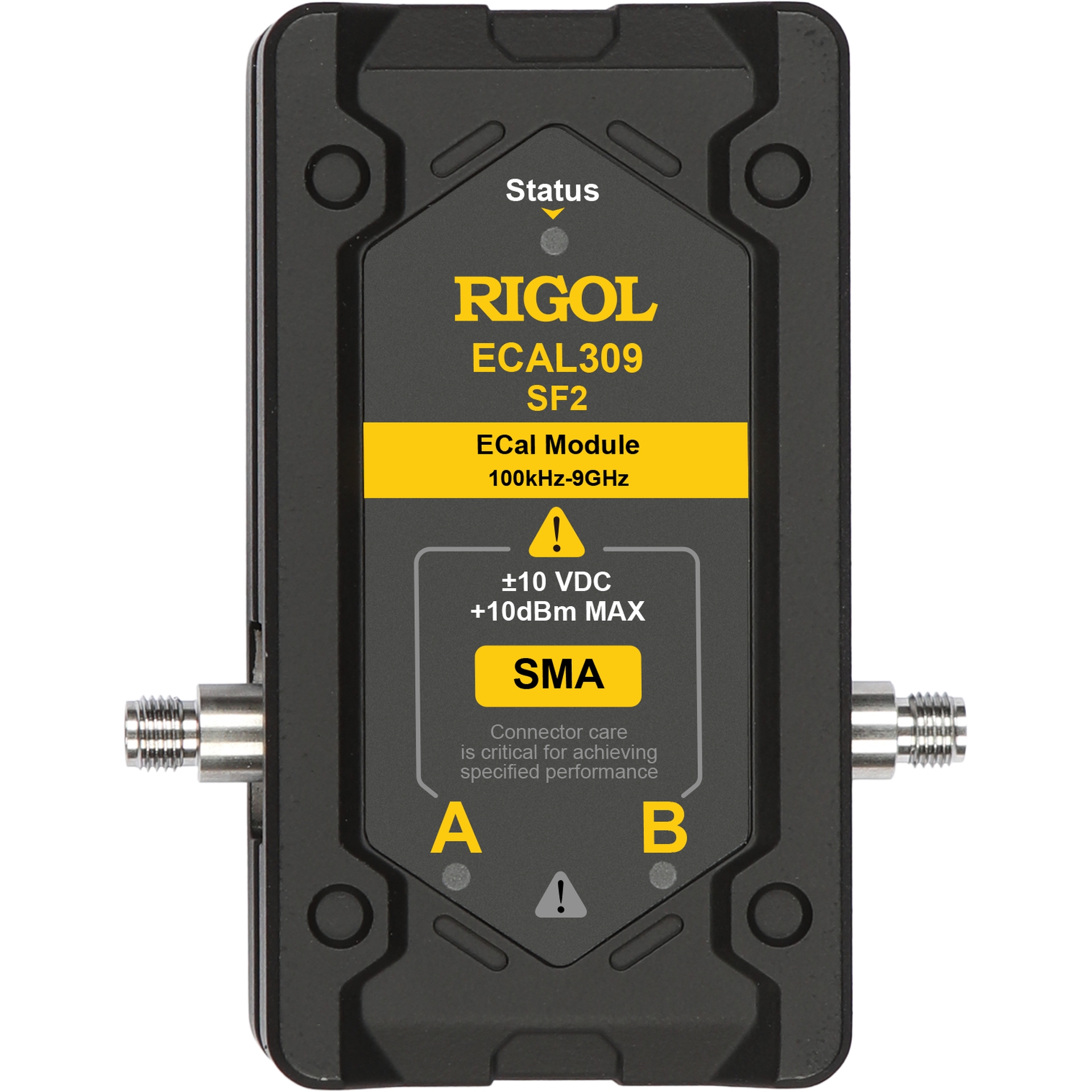

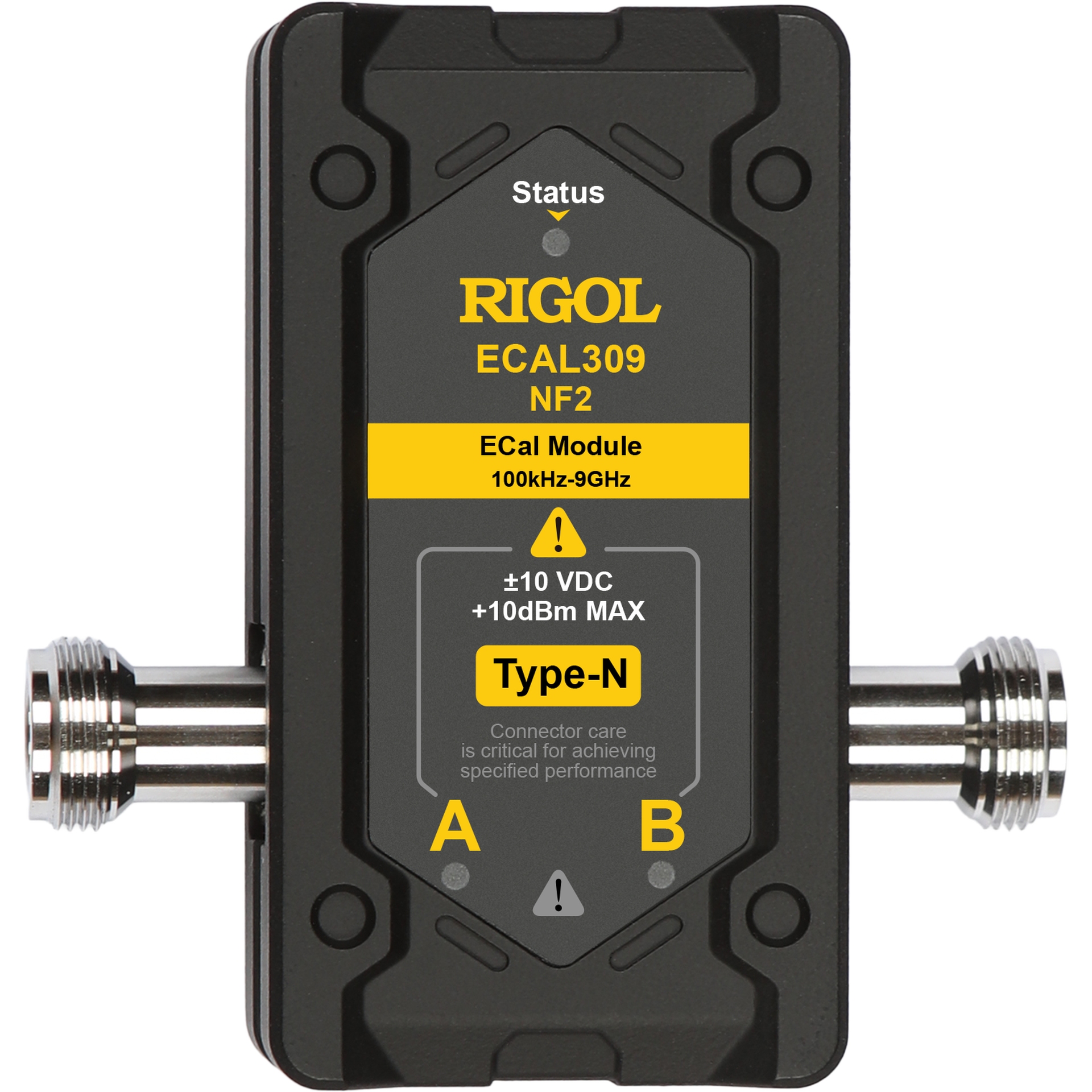

Optionales Zubehör wie Kalibrierkits, E-Cal-Module und hochwertige HF-Kabel erweitert den Funktionsumfang und ermöglicht flexible Systemkonfigurationen für anspruchsvolle Messumgebungen.
