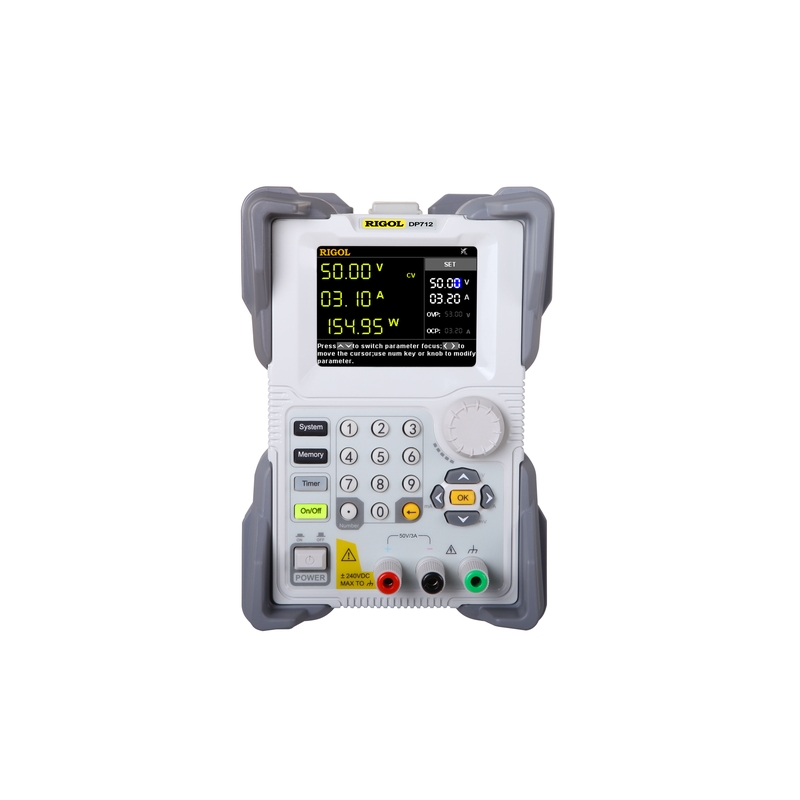

Rigol DP712

Die DP700-Serie, insbesondere das Modell DP711, ist eine kompakte und zuverlässige DC-Stromversorgung für Anwender, die ein präzises und kosteneffizientes Labornetzgerät benötigen. Sie bietet eine saubere Signalausgabe, stabile Regelung und eignet sich ideal für Entwicklungsumgebungen, Ausbildungslabore und industrielle Testanwendungen. Durch ihre robuste Architektur liefert sie zuverlässige Leistung bei gleichzeitig geringer Baugröße.

Grundfunktionen

• Ein Kanal mit 150 W Gesamtleistung
• 50V/3A Ausgangsleistung pro Kanal

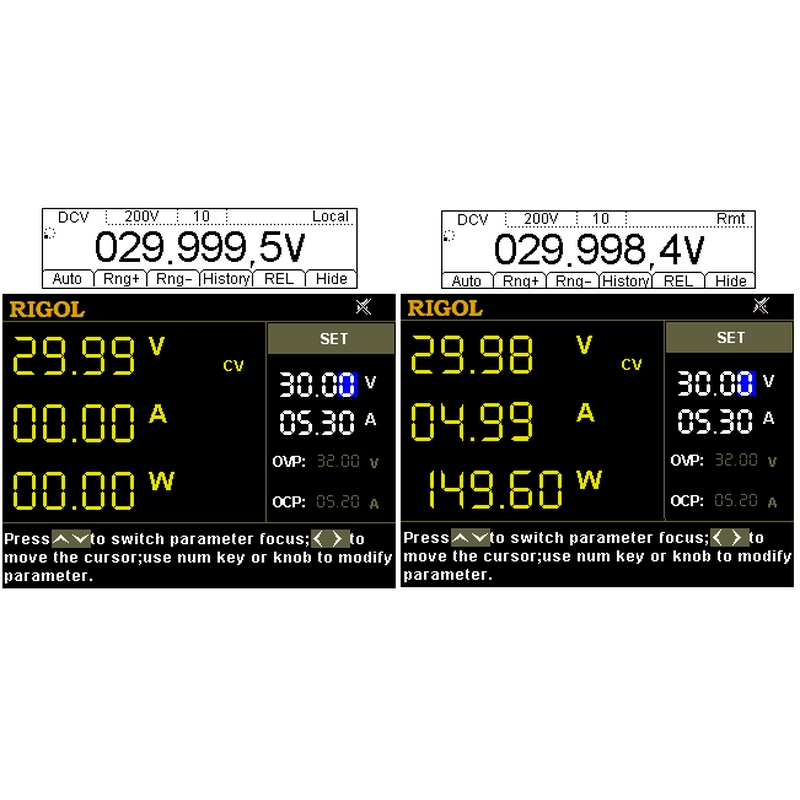

• Programmier-, Anzeige- und Rückleseauflösung 10 mV / 10 mA
• Sehr niedriger Rauschrippel für saubere Signale
• Integrierte Zeitsteuerungs- und Schutzfunktionen

Der DP711 ist ein lineares Labornetzgerät, das durch seinen rauscharmen Aufbau eine besonders reine DC-Ausgabe ermöglicht. Mit weniger als 500 µVrms beziehungsweise 3 mVpp erfüllt die Stromversorgung hohe Anforderungen an Signalqualität und eignet sich für empfindliche Elektroniktests. Dank der Transientenantwortzeit von unter 50 µs reagiert das Gerät schnell auf Lastsprünge und kehrt sofort zum Sollwert zurück, was die Ausgangsstabilität auch unter dynamischen Bedingungen sicherstellt. Eine Netz- und Lastregelung von 0,01% garantiert konstante Spannungspegel unabhängig von Schwankungen der Eingangsspannung oder angeschlossenen Last. Die Triggerfunktion erleichtert das synchrone Schalten mehrerer Netzgeräte im Verbund, was bei Testaufbauten mit parallel oder in Reihe geschalteten Quellen entscheidend ist. Zusätzlich ermöglicht die Zeitsteuerungsfunktion die Konfiguration unterschiedlicher Spannungs- und Stromwerte über vordefinierte Zeitintervalle, ideal für automatisierte Prüfabläufe. Der integrierte Überspannungs- und Überstromschutz bietet hohe Sicherheit und schützt angeschlossene Geräte vor Schäden, indem die Stromversorgung bei Grenzwertüberschreitungen automatisch abschaltet.

Besonderheiten und Features

• Ultrageringer Rauschpegel für empfindliche Anwendungen
• Schnelle Reaktionszeit unter 50 µs bei Lastwechseln
• Hohe Netz- und Lastregelgenauigkeit von 0,01%
• Externe Triggerfunktion für synchrone Mehrgeräte-Steuerung

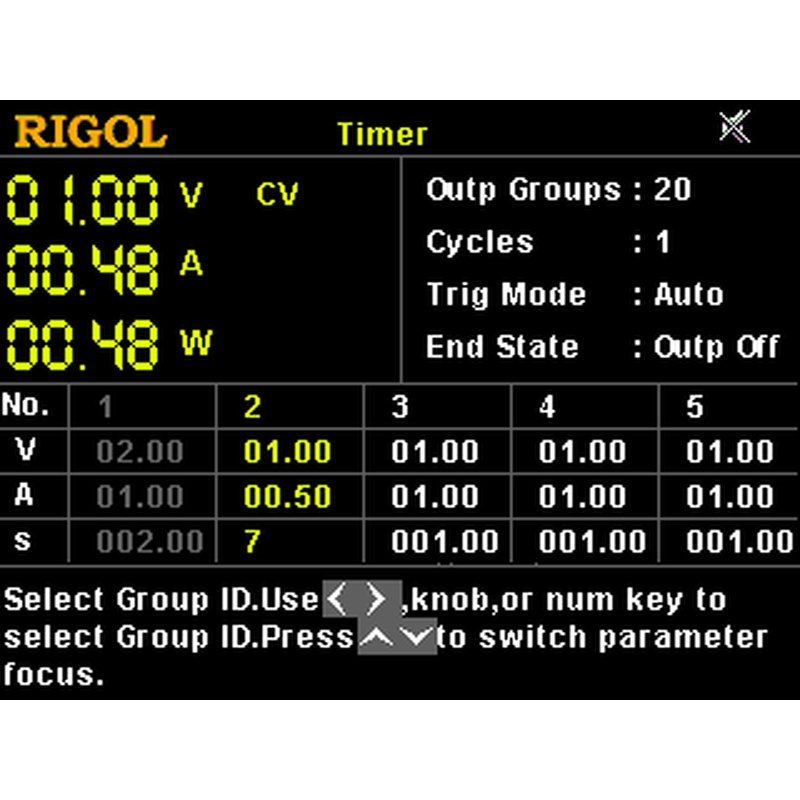

• Zeitgesteuerte Ausgabe für automatisierte Testsequenzen
• Einstellbarer OVP- und OCP-Schutz

Schnittstellen und Kommunikationsmöglichkeiten

• Synchronisierung über externe Trigger
• Voreinstellbare Spannungs- und Stromsequenzen
• Integration in Testaufbauten mit mehreren Netzteilen

Für die DP700-Serie steht vielseitiges Zubehör wie Leitungen, Adapter und Softwareoptionen zur Verfügung, wodurch sich das Labornetzgerät flexibel erweitern und optimal an diverse Testanforderungen anpassen lässt.
