Rigol DSG3065B-IQ

Die DSG3000B Serie ist ein vielseitiger HF-Signalgenerator für Anwendungen in Kommunikation, Forschung, Ausbildung und Produktion. Sie deckt einen breiten Frequenzbereich bis 13.6 GHz ab und bietet hohe Signalreinheit sowie flexible Modulationsmöglichkeiten. Modelle mit IQ-Option ermöglichen zudem anspruchsvolle Vektorsignalgenerierung.

Grundfunktionen

• HF-Signalerzeugung von 9 kHz bis 13.6 GHz
• Ausgangspegel von -130 dBm bis +27 dBm
• AM/FM/PM/Pulsmodulation
• I/Q-Modulation und I/Q-Basisband (je nach Modell)
• Sweep-Funktionen für Frequenz und Pegel

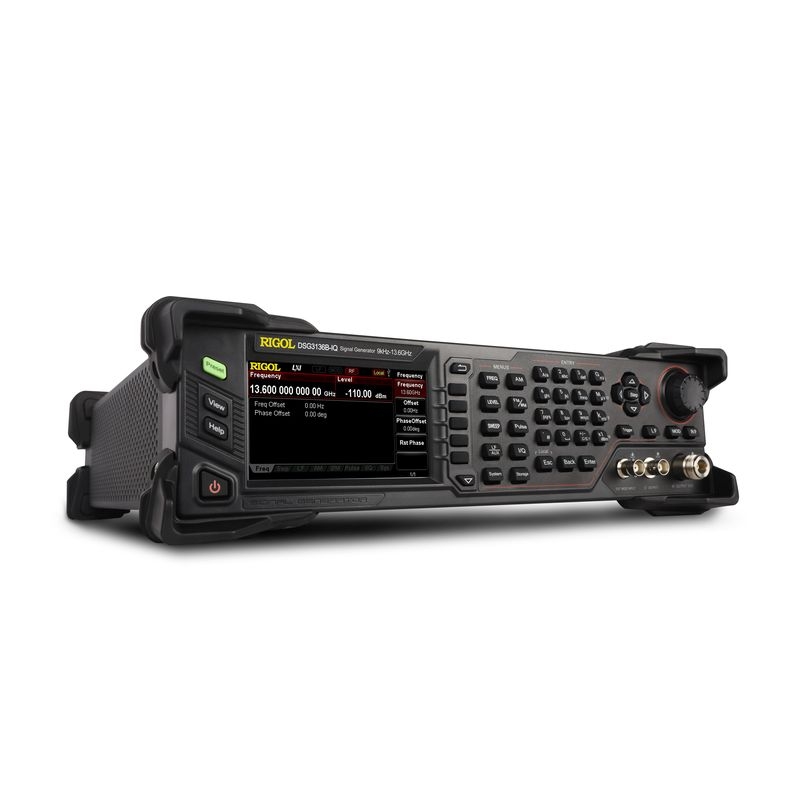

Die DSG3000B Serie bietet hohe Signalreinheit mit Phasenrauschen bis -116 dBc/Hz bei 20 kHz Offset und eignet sich ideal für HF-Tests, Verstärkercharakterisierung und Funksystementwicklung. Durch Standard-Analogmodulationen (AM/FM/PM) bis 3.6 GHz sowie leistungsstarke Pulsmodulation lassen sich vielfältige Testsignale erzeugen. Geräte mit IQ-Option ermöglichen flexible Basisband- und Vektorsignalerzeugung mit interner oder externer Modulation, ideal für moderne digitale Modulationsverfahren. Die Serie unterstützt Normen wie IEC61326-1 und erfüllt EMV- und Sicherheitsanforderungen für professionelle Laborumgebungen. Dank präziser Referenzoptionen (OCXO-B08) steht ein hochstabiler Takt zur Verfügung. Die Bedienung erfolgt über ein 4.3-Zoll-Display mit direkter Menüsteuerung, ergänzt durch USB/LAN/GPIB-Integration für automatisierte Testsysteme.

Besonderheiten und Features

• Maximale Ausgangsamplitude bis +27 dBm
• Phasenrauschen bis -116 dBc/Hz typisch
• Pulsmodulation mit bis zu 70 dB Ein/Aus-Verhältnis
• Interne und externe IQ-Modulation, Bandbreite bis 240 MHz
• Benutzerdefinierter Pulszug-Generator

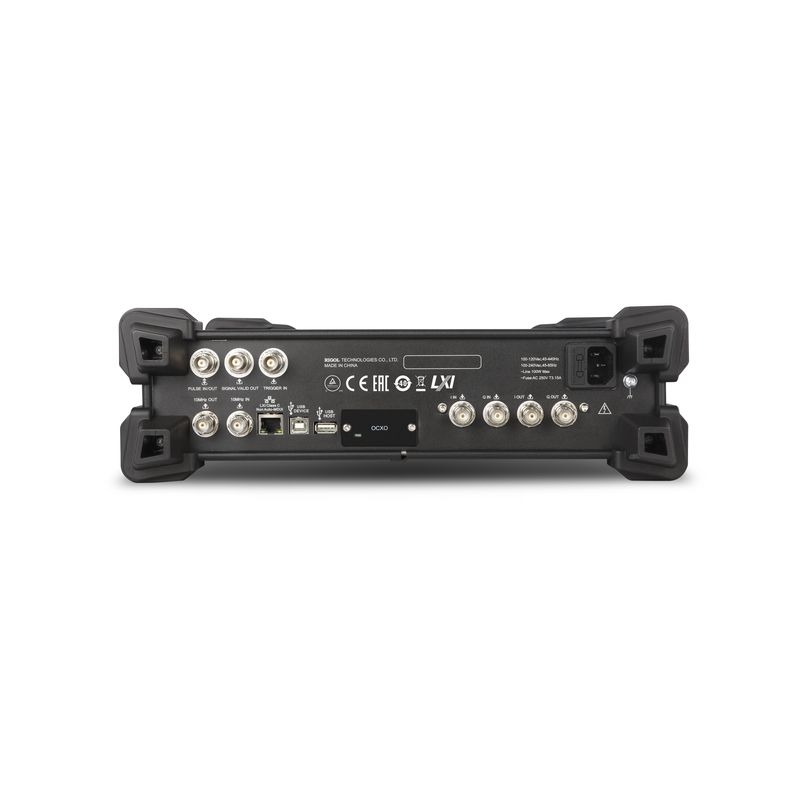

Schnittstellen und Kommunikationsmöglichkeiten

• USB Host/Device
• LAN/LXI
• GPIB (optional)
• 10-MHz-Referenz Ein/Aus
• Externe Modulations- und Triggeranschlüsse

Die DSG3000B Serie lässt sich mit Optionen wie dem OCXO-Präzisionstakt, Puls- und Pulszug-Generator oder IQ-Modulationsfunktionen erweitern. Passende Adapter- und Kabelsets ermöglichen den Einsatz in HF-Messplätzen, Produktionslinien oder automatisierten Prüfständen.
