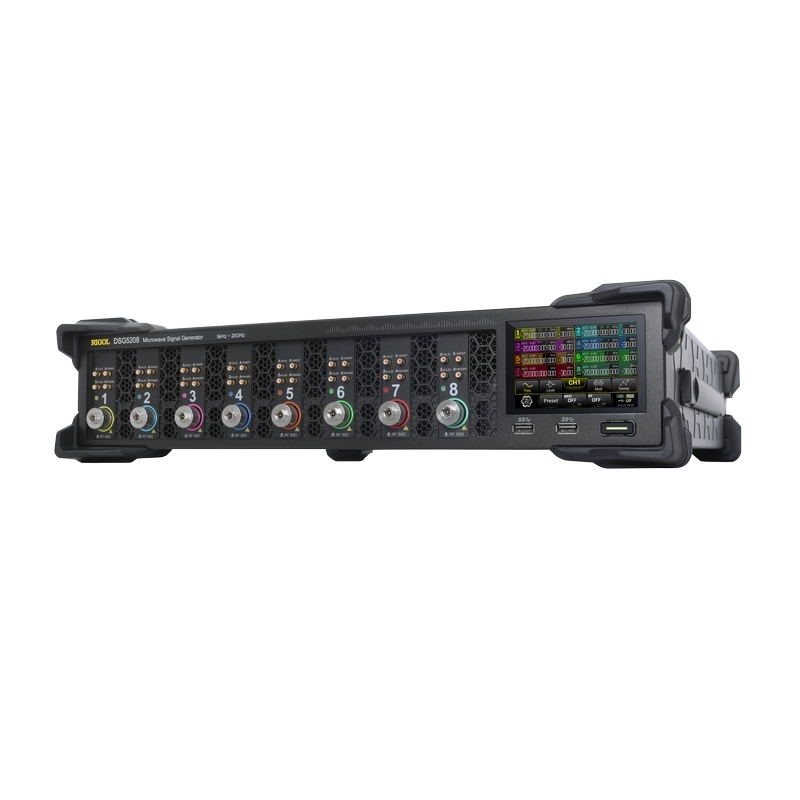

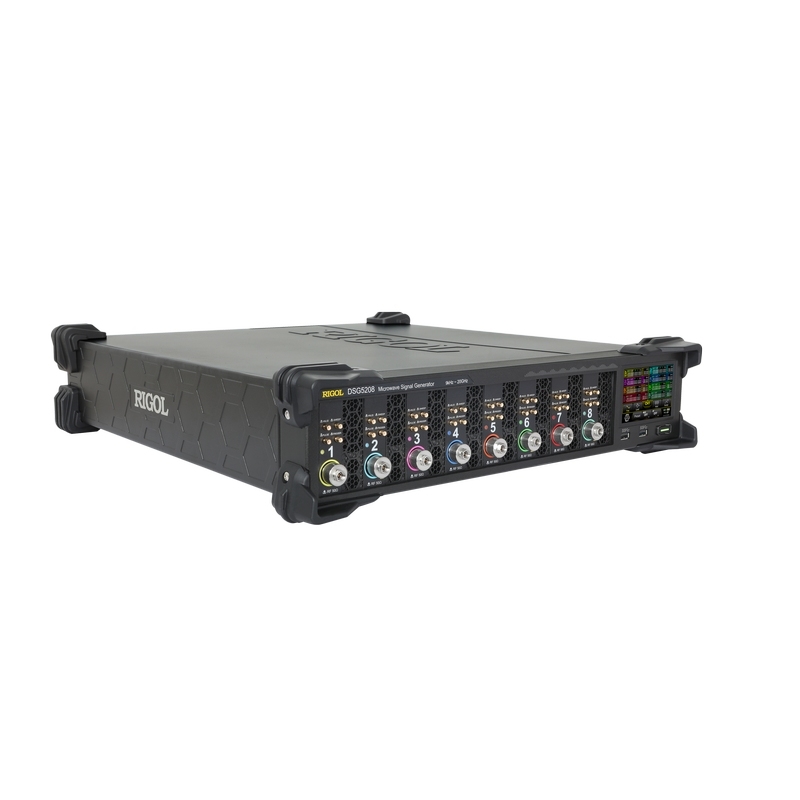

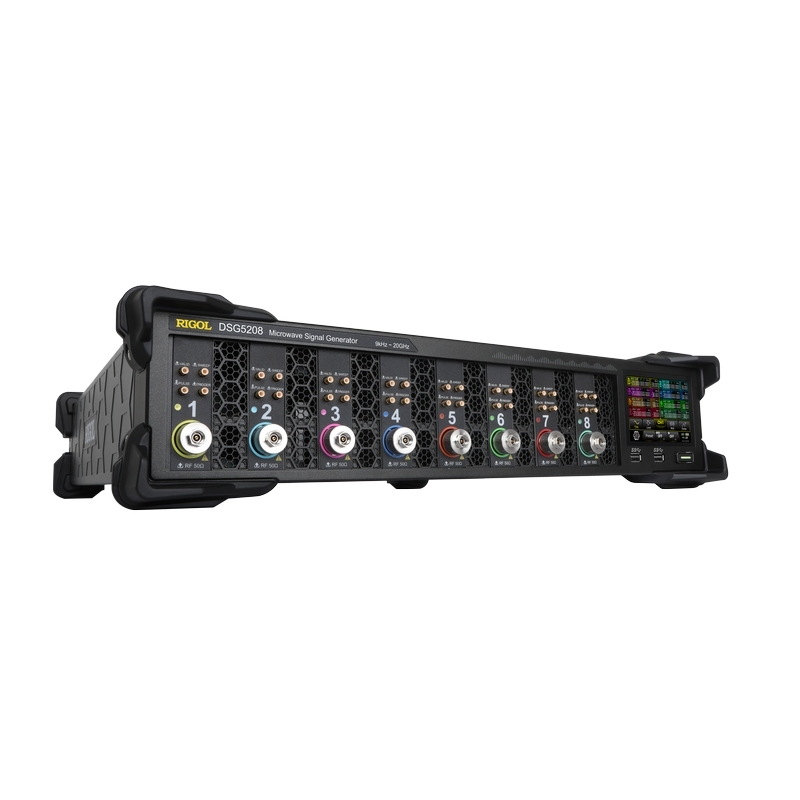

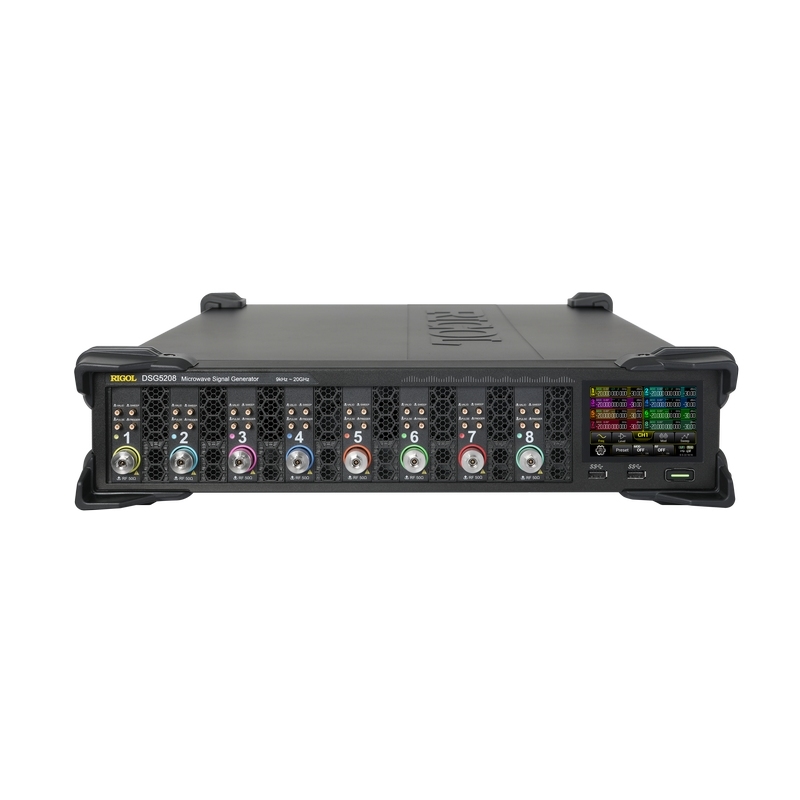

Rigol DSG5128
TFT LCD 480x320 3.5-inch, Schnittstellen: USB3.0, LAN, HDMI
Die DSG5000 Serie von Rigol ist eine vielseitige Mehrkanal-Microwave-Signalgeneratorreihe für anspruchsvolle HF-Testumgebungen. Sie eignet sich für Forschung, Produktionslinien sowie komplexe Mehrkanal-Szenarien. Durch hohe Frequenzstabilität und flexible Modulationsoptionen lassen sich präzise HF-Signale für vielfältige Applikationen erzeugen.
Grundfunktionen
- Erzeugung von Mikrowellensignalen von 9 kHz bis 12/20 GHz
- Mehrkanalmodelle mit 2, 4, 6 oder 8 Ausgängen
- Hohe Frequenzauflösung von 0.01 Hz
- Schnelle Umschaltzeiten unter 3 ms
- Stabile 10 MHz Referenz, optional OCXO
- CW-, Sweep- und List-Betrieb
Die Serie bietet präzise Signalqualität mit niedrigem Phasenrauschen und exzellenter Kanal-zu-Kanal-Stabilität, ideal für Radar-, Kommunikations- und HF-Validierungssysteme. Sie unterstützt Normen wie IEC61326 und EN61010 und kann über USB, LAN und HDMI komfortabel integriert werden. Umfangreiche Modulationsfunktionen wie AM, FM, PM und Pulsmodulation (je nach Option) erweitern die Einsatzbereiche in Forschungslabors und Produktionsumgebungen. Durch die Mehrkanalarchitektur lassen sich synchronisierte Hochfrequenztests zuverlässig durchführen. Auch anspruchsvolle Messaufbauten profitieren von der hohen Isolation der Kanäle und den umfangreichen Trigger- und Timing-Funktionen. Die Sweep-Funktionen unterstützen lineare und logarithmische Abläufe über weite Frequenzbereiche.
Besonderheiten und Features
- Sehr niedriges SSB-Phasenrauschen
- Hohe Kanal-zu-Kanal-Phasenstabilität
- Pulsmodulation und Pulsgenerator-Optionen
- Externe und interne Modulationsquellen
- HDMI-Display-Erweiterung
- Großer interner Speicher

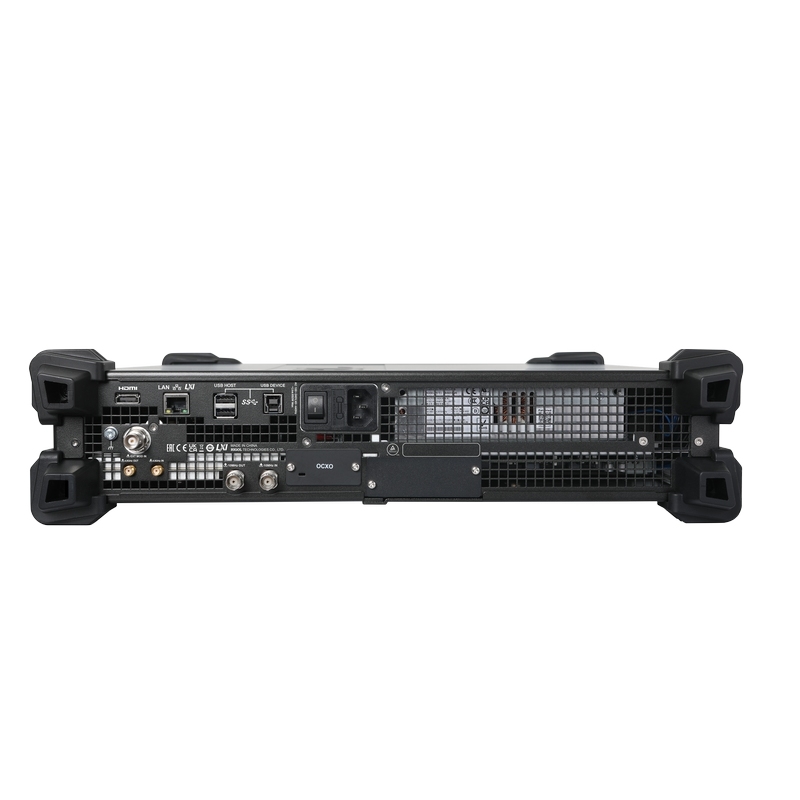

Schnittstellen und Kommunikationsmöglichkeiten
- USB 3.0 Host und Device
- LAN mit LXI-C Support
- HDMI Ausgabe
- Externe Referenz Ein- und Ausgänge
- Trigger-, Pulse- und Sweep-I/O
Die DSG5000 Serie lässt sich mit Optionen wie Pulsmodulation, Analogmodulation, Pulstrain-Generator oder einem hochstabilen OCXO erweitern. Mit passendem Zubehör wie Rack-Kits kann das Gerät nahtlos in Testumgebungen oder automatisierte Messsysteme integriert werden.
| Frequenzbereich: | 9kHz - 12GHz |
|---|---|
| Kanäle: | 8 |
| Produktserie: | Rigol-DSG5000 |
