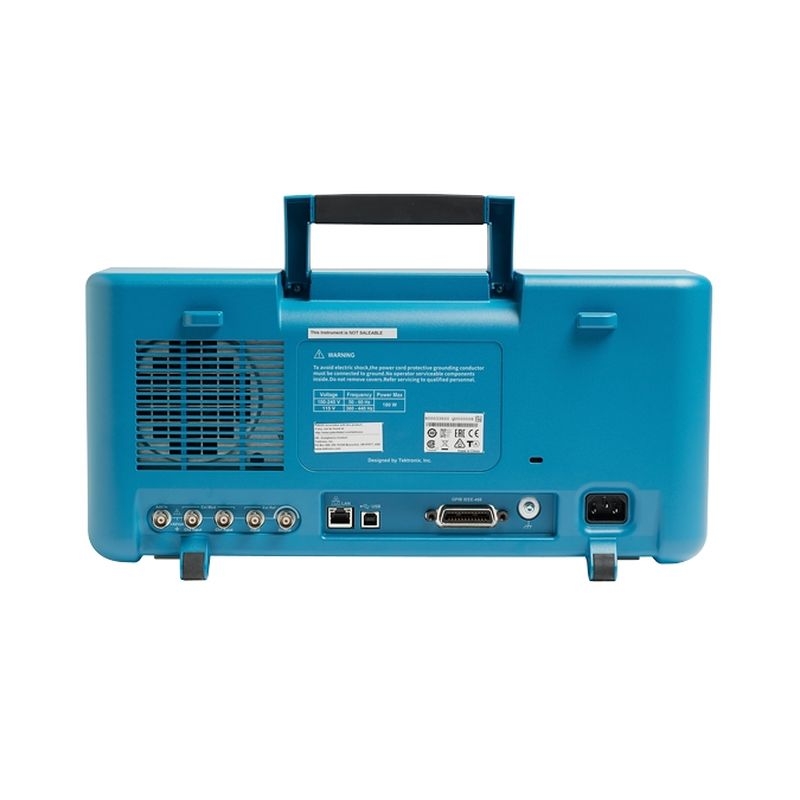

Tektronix AFG31101

Erweiterte Fähigkeiten definieren den AFG neu

Die AFG31000-Serie zeichnet sich durch einen kapazitiven 9” Touchscreen aus – dem größten verfügbaren Bildschirm in einem AFG, der es den Benutzern ermöglicht, alle entsprechenden Einstellungen und Parameter auf einen Blick innerhalb einer flachen Menüstruktur zu sehen. Ähnlich zu modernen touch-fähigen Smart Devices können die Benutzer zum Auswählen, Durchsuchen, Platzieren sowie Einstellungen ändern einfach wischen und tippen. Die intuitive Benutzeroberfläche spart wichtige Zeit beim Erlernen und der Bedienung des Instruments für höhere Produktivität und Effizienz

Premiere des patentierten InstaView^TM Features

Klassische AFGs setzen eine Abschlussimpedanz von 50 O voraus, wohingegen die meisten devices under test (DUTs) keine Impedanz von 50 O aufweisen. Die damit einhergehende Fehlanpassung führt zu Abweichungen zwischen dem am AFG parametrierten Signal und dem am DUT anliegenden Signal. Das neue patentierte InstaViewTM Feature der AFG31000 Serie geht dieses Problem an, indem es die Signalform am DUT ohne zusätzliche Verkabelung oder Messinstrumente überwacht und auch anzeigt. Die angezeigte Signalform reagiert sofort auf Änderungen in der Frequenz, Amplitude, Kurvenform sowie der Impedanz des DUTs und trägt damit sowohl zur Zeitersparnis, als auch zur Signalvalidität bei.

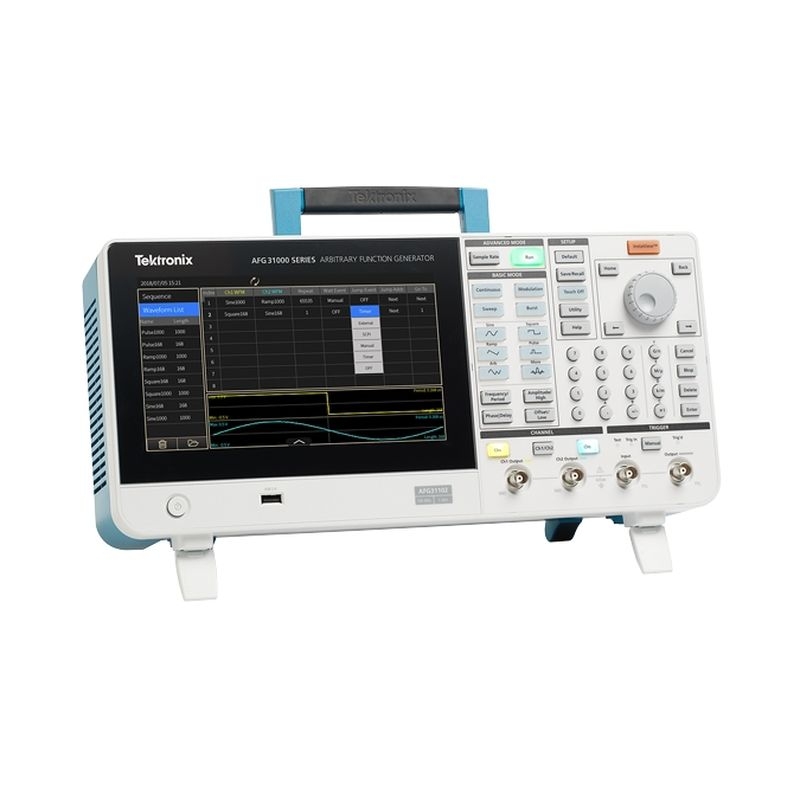

Programmierbare Kurvenform-Sequenzen

Zusätzlich zu den klassischen Betriebsmodi bietet die AFG31000-Serie einen Advanced oder Waveform Sequencer Mode an. Im Advanced Mode kann der bis zu 128 MSample große Kurvenformspeicher in bis zu 256 Einträge segmentiert werden. Die Benutzer können somit lange Kurvenformen oder mehrere Kurvenformen in einer Sequenz ablegen und definieren, wie sie ausgegeben werden. Im Vergleich zu Arbitrary Waveform Generators (AWG) reduziert die AFG31000- Serie die Anschaffungskosten um 90% und bietet Anwendern, die lange nicht-repetitive oder mehrere Kurvenformen mit komplexem Timing benötigen, eine kostengünstige Alternative.

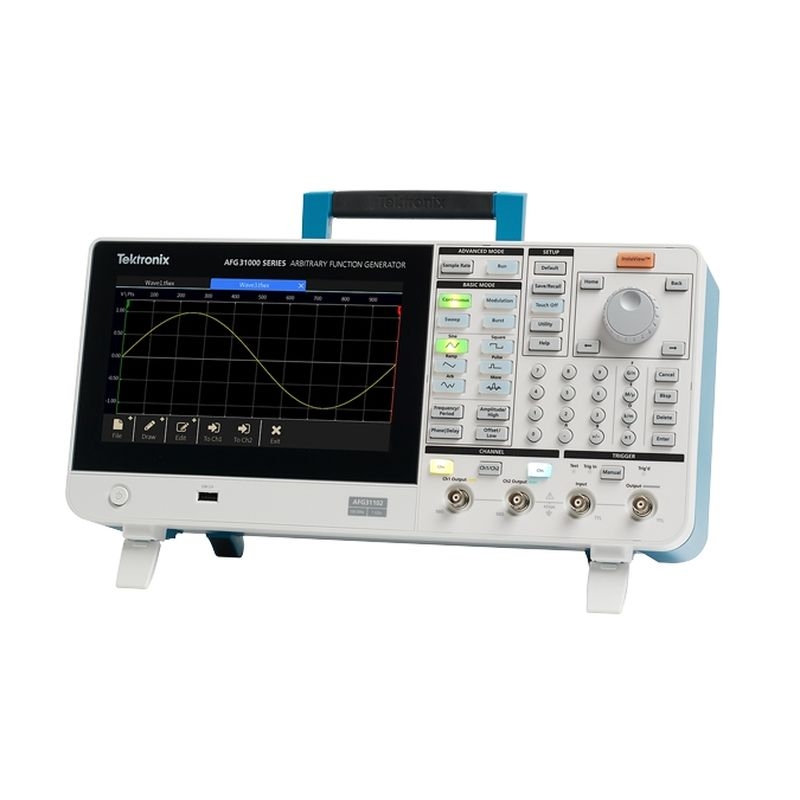

Neuer ArbBuilder erbringt Zeitersparnis

Mit den Vorteilen des großen kapazitiven Touchscreens ermöglicht das neue ArbBuilder Tool der AFG31000-Serie dem Benutzern, arbiträre Kurvenformen direkt auf dem Instrument zu erstellen und zu bearbeiten – ganz ohne die Notwendigkeit, Kurvenformen auf dem PC zu erstellen und dann erst auf das Instrument zu übertragen. Der ArbBuilder verbessert die Testeffizienz insbesondere dann, wenn arbiträre Kurvenformen regelmäßig geändert werden müssen. Benutzer, die aufgezeichnete Kurvenformen von einem Oszilloskop wiedergeben möchten, können Kurvenformen im CSV-Format speichern und mithilfe des ArbBuilder direkt in den AFG31000 laden.

Benutzer der aktuellen Generation, denen die Grenzen von klassischen AFGs durchaus bewusst sind, empfinden die neuen Sequencing und ArbBuilder Features der AFG31000 Serie mit Blick auf Produktivität und Effizienz als eine deutliche Verbesserung. “Die erweiterten Funktionen auf diesem AFG könnten meine typischen Setup- und Testzyklen um die Hälfte verkürzen,” sagte John Moore, Engineering Manager, TZ Medical.

Die AFG31000-Serie ist in 1- oder 2-kanaligen Konfigurationen erhältlich und liefert eine vertikale Auflösung von 14 Bit zusammen mit einer Samplerate von 250 MSa/s, 1 GSa/s oder 2 GSa/s. Darüber hinaus können Benutzer die Frequenz im klassischen AFG Mode in Bezug auf Speichertiefe und Samplerate ohne Bedenken ändern. Die Ausgangsspannung reicht von 1 mVpp bis 10 Vpp @ 50 O.
