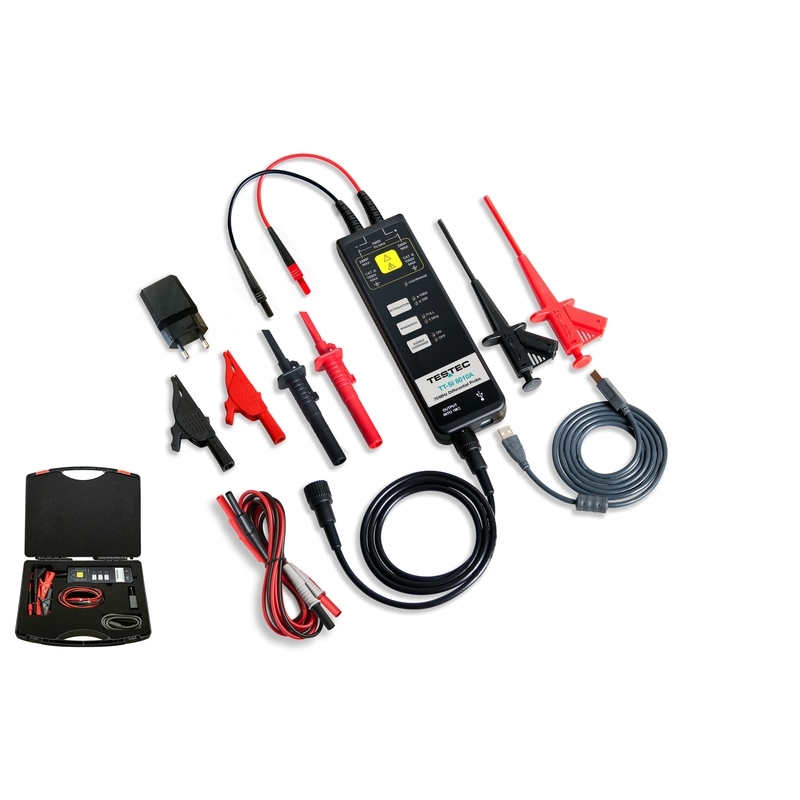

TESTEC Differential-Probe TT-SI 8010B
Die neuen aktiven Differentialtastköpfe der TT-SI 8000-Serie ermöglichen eine sichere und genaue Messungen zwischen zwei Spannungspunkten, bei denen keiner der beiden Punkte einen Bezug zur Erde hat.
Die Sonde ist ausgelegt für Messungen mit hoher Empfindlichkeit bis zu 100 MHz Bandbreite. Kompatibel mit Oszilloskope aller großen Hersteller.

• Erfüllt die Sicherheitsnorm IEC1010-031:2015
• Wählbare Teilungsfaktor von x100 und x1000
• 100 MHz Bandbreite
• Bis zu ±7000 V (DC + AC-Spitze) im Differential- und Gleichtakt-Modus
• Max. Eingangsspannung: 2300 Vrms, 1000 Vrms CAT III
• Hohe Genauigkeit von ±2%
• Betriebsanzeige-LED
• LED-Anzeige für Bereichsüberschreitung

BumbleBee® Differenz-Tastkopf Serie, bis +/-2000 V, bis 500 MHz, BNC Interface, hohe Gleichtaktunterdrückung (CMMR), benötigt PS-02 oder PS-03 Netzteil

Lieferumfang: Handbuch, 890-808-105 2-FUSS, 2x 890-880-102 4 Federspitzen (fein), 890-880-116 4 mm Kupplung w-w (rot), 890-880-113 Paar Abgreifklemmen (schwarz, rot), 890-880-106 Paar Federspitzen 4 mm (schwarz, rot), 890-880-114 Paar Greifzangen (schwarz, rot), 890-880-115 Paar Hakenklemmen (schwarz, rot), 890-880-109 Paar Magnetverbinder 4 mm (schwarz, rot), 890-880-103 Paar Messspitzenadapter 4 mm auf 0,8 mm (schwarz), 890-880-108 Paar Si. Krokodilklemmen, groß (schwarz, rot),
890-880-111 Paar Si. Krokodilklemmen, klein (schwarz, rot), 890-880-110 Paar Spade Terminals, klein (schwarz, rot),
890-880-107 Paar Spade Terminals, groß (schwarz, rot), 890-520-900 Stromversorgungskabel (0,5 m)

Die PMK BumbleBee®-Serie differentieller Hochspannungstastköpfe bietet branchenführende Leistungsfähigkeit mit einer Bandbreite von bis zu 500 MHz für die heutigen messtechnischen Herausforderungen beim Design von Leistungsbauelementen, insbesondere bei Bauelementen mit großer Bandlücke, wie SiC und GaN. Die differentiellen und Gleichtakt-Eingangsspannungsbereiche von ±2000V, ±1000V, ±400V und ±200V machen die BumbleBee®-Tastköpfe zur idealen Wahl für den Entwurf und die Evaluierung von Leistungsschaltungen, wie z. B. Schaltnetzteile, Motorantriebe, Wechselrichter, IGBT-Schaltungen und Frequenzumrichter in den verschiedenen Spannungsklassen. Die Tastköpfe der BumbleBee®-Serie verfügen über vier umschaltbare Eingangsdämpfungsbereiche, so dass der Benutzer den Bereich auswählen kann, der das geringste Rauschen und die bestmögliche Auflösung erzielt. Der Tastkopf ist mit jedem Oszilloskop mit einer Eingangsimpedanz von 50 Ω kompatibel und verfügt über einen einstellbaren DC-Ausgangs-Offset-Korrekturbereich von ±4 V (ausgangsbezogen). ​​

Alle Tastköpfe der BumbleBee®-Serie können über die Bedienelemente am Tastkopf oder per Software ferngesteuert werden. Die "PMK Probe Control" Software ermöglicht es dem Benutzer, die Tastköpfe über einen Computer fernzusteuern, und bietet dem Benutzer eine graphische Benutzeroberfläche. Die Software steht kostenfrei zur Verfügung und ist im Lieferumfang der PMK-Netzteile PS-02 und PS-03 enthalten, die für die Stromversorgung der Tastköpfe benötigt werden. Die Netzteile verfügen alle über eine USB-Schnittstelle und sind optional mit LAN-Schnittstelle erhältlich. Das 1-Kanal-Akku-Netzteil AP-01 ermöglicht einen autarken und isolierten Betrieb von mehr als 8 Stunden, so dass der Benutzer die Tastköpfe flexibel an verschiedenen Standorten einsetzen kann. Das AP-01 versorgt den Tastkopf nur mit Strom und bietet keine Fernsteuerung per Software.​​
