Wayne Kerr 6430B
GPIB-Schnittstelle
Lieferumfang: kleine Kelvinclips (1EVA40100)
Wayne Kerr 6430B
Die Präzisions-Bauteilanalysatoren 6430B und 6440B ermöglichen eine gründliche und genaue Prüfung aller passiven Bauteile mit hoher Auflösung.
Insbesondere für Kondensatorhersteller bieten die Geräte die Möglichkeit, sowohl schnelle automatische Produktionstests als auch vollständige Designcharakterisierung durchzuführen.
Zu den Anwendern gehören Konstrukteure von passiven Bauteilen, Fertigungsprüfer, Konstrukteure und Prüfer von Materialien sowie Schaltungsentwickler, die die Eigenschaften von Bauteilen bewerten.
Die Resonanzfrequenz kann automatisch berechnet werden für jedes beliebige Bauteil zusammen mit der entsprechenden Serien- oder Parallelschaltung bei dieser Frequenz.
Beide Geräte sind für die Hochleistungsprüfung von Bauteilen mit einer Grundgenauigkeit von 0,02% designt worden und das für einen erschwinglichen Preis. Das 6430B ist das Einstiegsgerät für den Bereich bis 500 kHz, während das voll ausgestattete 6440B den Bereich bis 3 MHz abdeckt.
Um die Leistung eines Bauteils bei hoher Geschwindigkeit über einen bestimmten Frequenzbereich zu bewerten, wird der Mehrfrequenzmodus verwendet.
In diesem Modus entscheidet der Anwender, welcher Parameter bei welchen Frequenzen gemessen werden soll. Das 6430B und 6440B erledigen den Rest und erstellen eine leicht lesbare Tabelle auf dem großen LCD-Display. Jeder Test kann mit einer einfachen Pass/Fail-Anzeige versehen werden.
Highlights
- Grundgenauigkeit 0.02%
- C, L, R, X, G, B, D, Q, Z, Y, Ø - parallel oder seriell
- Charakterisiert Bauteile von 20Mhz bis 3Mhz
- Resonanzfrequenzsuche
- Schnelle Kondensatormessung
- Hohe Genauigkeit bei D (Verlustfaktor) Messung
- Grafische Kurvendarstellung
- Großes LCD Display mit bedienfreundlicher Umgebung
- GPIB/Binning Interface
| Art: | LCR-Meter |
|---|---|
| Frequenzbereich: | 500kHz |
| Grundgenauigkeit: | 0.0002 |
| Produktserie: | Wayne Kerr 6400B |
Zubehör

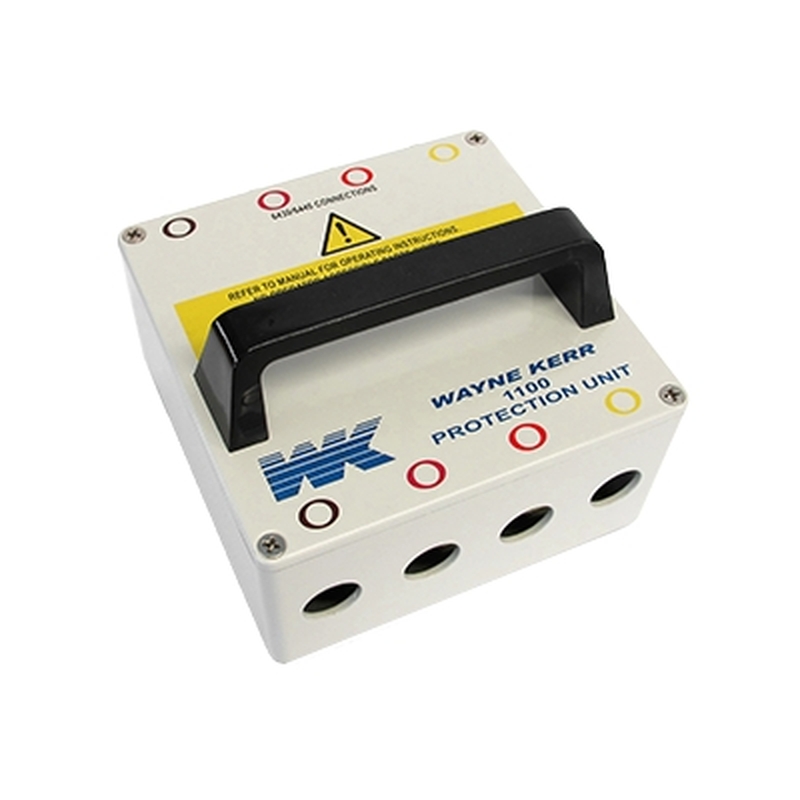

Wayne Kerr 1J1100
Lieferumfang: farblich kodiertes BNC zu BNC Kabelset
Hochpräzise Bauteilmessgeräte können durch aufgeladene Kondensatoren zerstört werden, was zu teuren Reparaturen und inakzeptablen Ausfallzeiten führt. Die 1100 Protection Unit ist für die Verwendung mit den 6430B oder 6440B Component Analyzers konzipiert und bietet Schutz bis zu 25 Joule. Im Falle einer Überlast brennt eine Sicherung durch und die Prüfgeräte bleiben unbeschädigt.
Wayne Kerr 1EV1006
Fernprüfvorrichtung für axiale, radiale oder bandförmige Bauteile. Komplett mit Kabel, das in vier BNC-Steckern endet.
