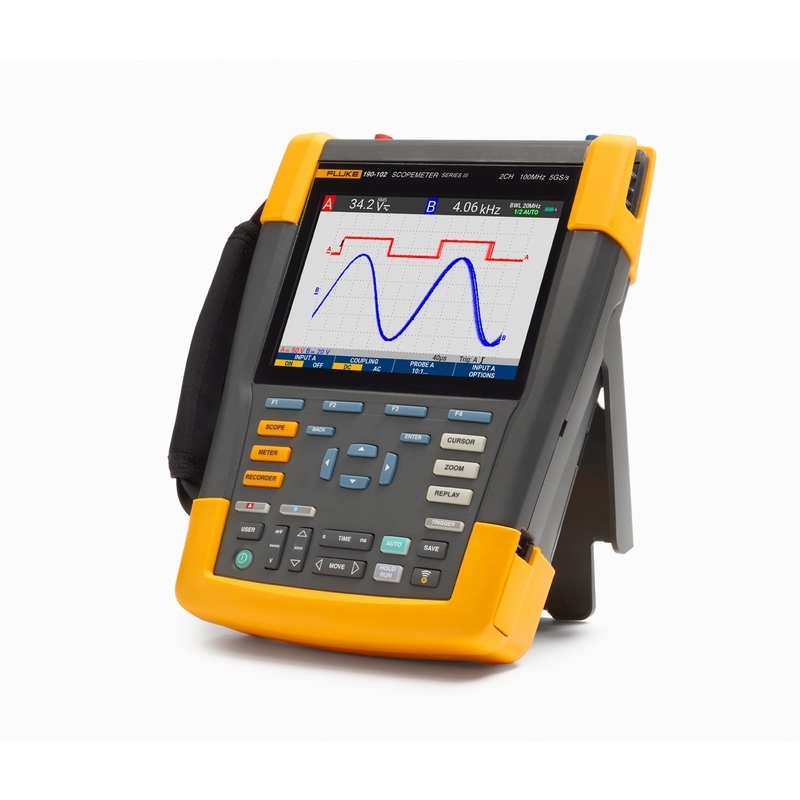

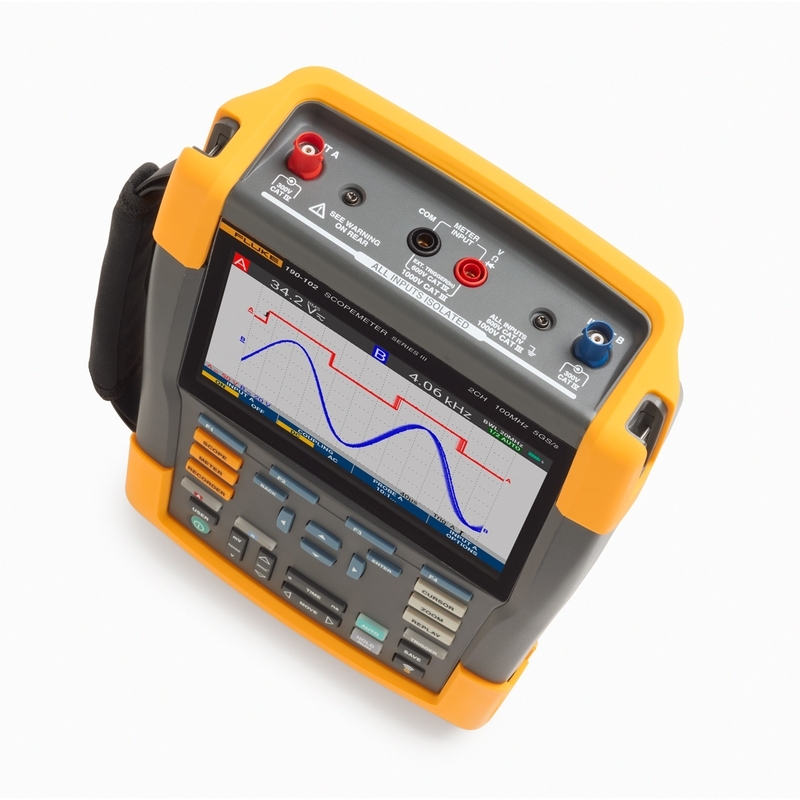

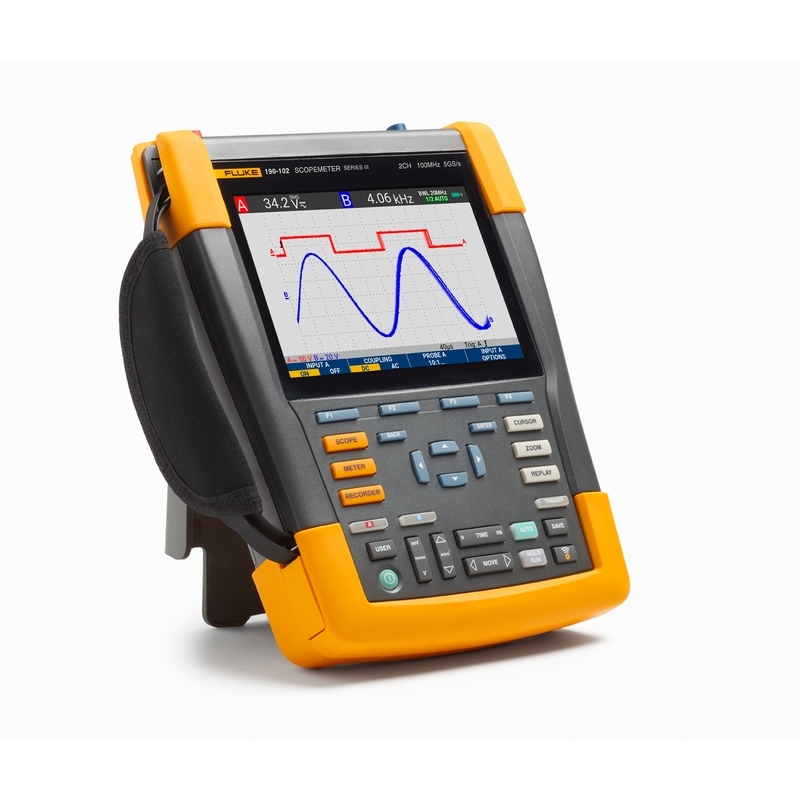

Fluke 190-102-III
vollständig isolierte Kanäle 1000V CAT III / 600V CAT IV, DMM/externer Triggereingang, ScopeRecord, TrendPlot, Connect & View, USB und WLAN (optional) Schnittstelle,
NEU: großes helles Farb Display, Datendownload über USB-WiFi Dongle.

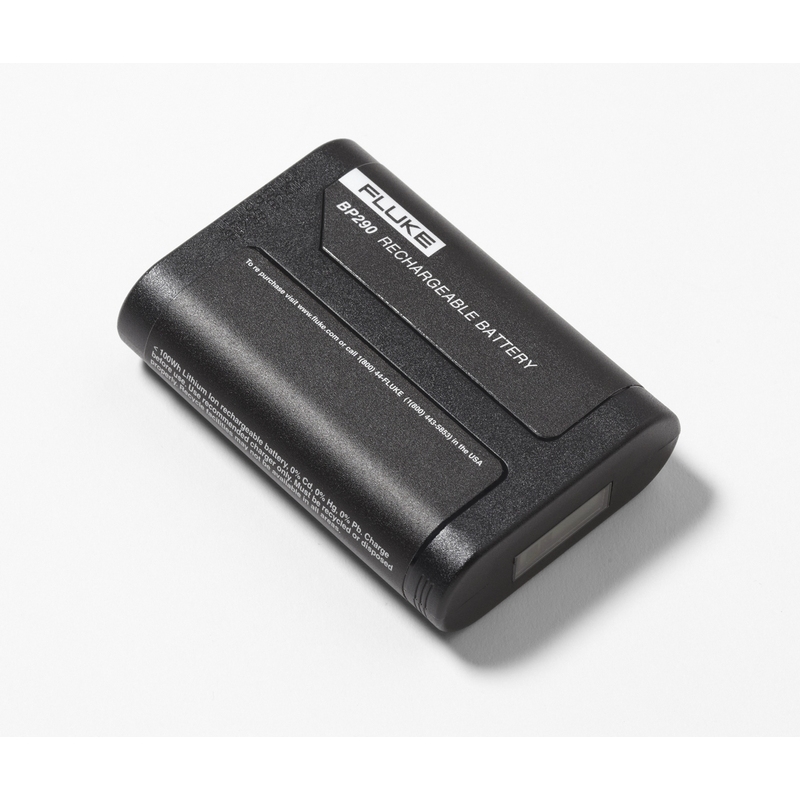

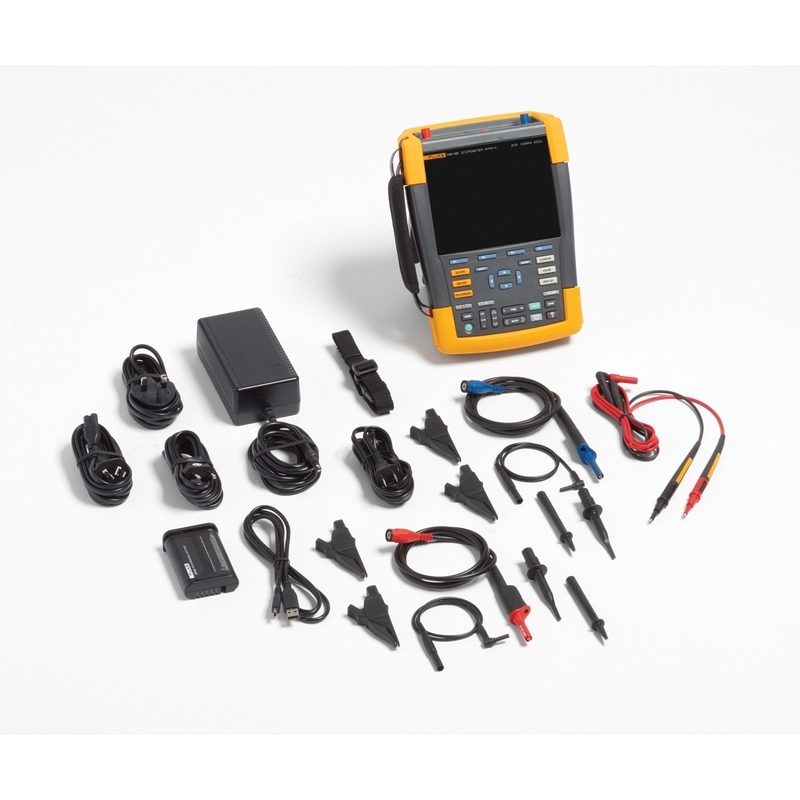

Lieferumfang: Grundgerät, 2x Hochspannungstastkopf VPS421 (100:1), Akkusatz BP290, Ladegerät BC190, USB-Kabel, TL175 Messleitungssatz
Fluke ScopeMeter® 190-Serie III
Die handlichen Oszilloskope der Fluke 190 Serie III, vereinen ein bislang unerreichtes Maß an Leistung mit Robustheit und Portabilität mit Bandbreiten von 60MHz, 100MHz, 200MHz und 500MHz und Echtzeit-Abtastraten von bis zu 5 GS/s und 200 ps Auflösung zum Aufzeichnen von Rausch- und anderen Störsignalen.
Alle Modelle verfügen über einen großen Speicher für bis zu 10.000 Abtastwerte pro Kanal, sodass Sie auch sehr kleine Teile des Signals detailliert untersuchen können. Es entspricht der Schutzart IP-51 und kann Staub, Tropfwasser und großen Temperaturschwankungen standhalten.
ScopeMeter® von Fluke sind portabel, über Akku versorgt und auf die Bedürfnisse von Instandhaltungs- und Servicetechnikern zugeschnitten.
Die ScopeMeter 190 Serie III sind die einzigen portablen Messgeräte, mit denen Sie bei der Fehlersuche nahezu jedes Problem lösen können.
Sie sind mit einem Multimeter und den Funktionen TrendPlot™ sowie ScopeRecord™-Rollmodus (papierloser Schreiber) ausgerüstet, halten Ihnen mit der automatischen Connect-and-View™-Triggerung die Hände frei und bieten noch weit mehr:
Wichtigste Merkmale:
- hochauflösendes Farbdisplay von 1.120 x 765 Pixel
- 2 oder 4 getrennte, separat isolierte Eingänge
- CAT III 1000 V/CAT IV 600 V Sicherheitsspezifikation
- Großer Speicher für 10.000 Abtastwerte pro Kanal zur Signalformerfassung, damit Sie die Details vergrößert anzeigen können
- Multimetermessungen auf 2 bzw. 4 Kanälen über 4mm Eingänge bzw. die BNC-Eingänge des Oszilloskops
- Kontinuierliche automatische Connect-and-View-Triggerung, Einzel-, Impulsbreiten- und Videotriggerung
- ScopeRecord-Rollmodus, Erfassung von Messdaten der Signale bis zu 48 Stunden
- TrendPlot – Aufzeichnung von Trendmesswerten maximal 22 Tage lang
- Erweiterte automatische Messungen für Leistung (Vpwm, VA, W, Leistungsfaktor) und Zeit (mAs, V/s, w/s)
- Schutzart IP 51 für Staub- und Tropfwasserschutz zum Einsatz in rauen Umgebungen
- Getrennte USB-Schnittstellen und optionales WLAN für die Datenanalyse mit der FlukeView Software
- Li-Ionen-Akku ermöglicht längere Einsatzzeiten:
- Bis zu 7 Stunden (BP291 im Standardlieferumfang enthalten)
- Der Ersatzakku kann mit dem wahlweise erhältlichen externen Akku-Ladegerät EBC290 aufgeladen werden
- Das leicht zugängliche Akkufach vereinfacht den Akkuwechsel
- Vorrichtung am Gehäuse zum Sichern des Oszilloskops gegen Diebstahl mit einem Kensington®-Schloss
| Art: | Handheld |
|---|---|
| Auflösung: | 8 Bit ADC |
| Besonderheiten: | isolierte Eingangskanäle, Akkubetrieb |
| Bandbreite: | 100MHz |
| Kanäle analog: | 2 Kanäle |
| Speichertiefe: | bis zu 30 k Punkte |
| Abtastrate: | 1,25 GS/s |
| Produktserie: | 190-Serie III |
Zubehör
Fluke CXT293
Fluke BP291
MDA-500, Norma 6000, ii500, ii900, ii905, ii910 und ii915
Fluke EBC290
(verwendet Netzadapter BC190)
Fluke BC190/830
Fluke VPS421-B
Arbeitsspannung (zwischen Messspitze und Bezugsleiter) 2.000V in einer CAT-III-Umgebung / 1.200V in einer CAT-IV-Umgebung
ersetzt Fluke VPS420-B
Fluke VPS421-G
Arbeitsspannung (zwischen Messspitze und Bezugsleiter) 2.000V in einer CAT-III-Umgebung / 1.200V in einer CAT-IV-Umgebung
ersetzt Fluke VPS420-G
Fluke VPS421-R
Arbeitsspannung (zwischen Messspitze und Bezugsleiter) 2.000V in einer CAT-III-Umgebung / 1.200V in einer CAT-IV-Umgebung
ersetzt Fluke VPS420-R
Fluke VPS421-V
Arbeitsspannung (zwischen Messspitze und Bezugsleiter) 2.000V in einer CAT-III-Umgebung / 1.200V in einer CAT-IV-Umgebung
Fluke AS400
Lieferumfang: Industrie-Krokodilklemme für Messspitze, 2-mm-Prüfspitze für Messspitze, 4-mm-Prüfspitze für Messspitze, Industrie-Krokodilklemme für 4-mm-Bananensteckerbuchse, Masseleitung mit 4-mm-Bananensteckerbuchse, alles in schwarz
Fluke TL175
CAT II 1000V, CAT III 1000V, CAT IV 600V, 10A
Fluke 80i-110s
CAT III 600V
Fluke MP1
für Fluke 1730-, 1740- und 1770-Serie
Fluke i400s
CAT III 1000V / CAT IV 600V,
Kompakte Stromzange mit zwei Messbereichen. Ideale Erweiterung für ein ScopeMeter oder Netzqualitätsmessgerät.
Fluke WIFI/BLE
Alternative Produkte
Chauvin Arnoux OX9102
Mehrkanal-Multimeter mit 8.000 Punkte, Leistungsmessung, Oberschwingungen bis Rang 63 bei 40Hz - 450Hz
Lieferumfang: Transporttasche, Netzteil/Ladegerät PA40W, Akkupack Li-Ion, Touchscreen-Stift, Ethernet-Kabel, USB-Kabel, Sicherheits-Messleitungen (rot und schwarz) mit Prüfspitzen Ø 4mm, PROBIX BANANE, 1 Tastkopf pro Kanal, MicroSD-Karte (8 GB), Adapter USB/MicroSD, Trageriemen, Handbuch
SCOPIX IV - OX 9102
Das OX 9102 ist ein tragbares, netzunabhängiges Digitaloszilloskop der Serie SCOPIX IV der Generation Tablet-Icons mit 2 völlig isolierten Kanälen bis 600 V und mit 100 MHz Bandbreite. Die Speichertiefe in jedem Kanal beträgt 100 KPunkte, so dass auch sehr lange Signalaufzeichnungen möglich sind.
Bedienkomfort
Der 7" WVGA TFT-Farb-Touchscreen ist auf schwarzem Hintergrund beleuchtet und garantiert beste Ablesbarkeit. Die Bedien-Menüs sind in 13 Sprachen verfügbar und das Tastenfeld sowie das Gehäuse-Design des SCOPIX IV sind auf optimalen Bedienkomfort ausgelegt.
Funktionsumfang
Das Zweikanal-Digitaloszilloskop OX 9102 mit 100 MHz verfügt wie die ganze SCOPIX IV-Serie über einen beeindruckenden Funktionsumfang bei geringstem Platzbedarf. Der 12-Bit-A/D-Wandler gewährleistet eine Vertikalauflösung von 0,025 %.
Neben seinen fortschrittlichen Triggerfunktionen (Impulsbreite, Ereigniszählung, Delay) bieten die SCOPIX IV 20 automatische Messungen pro Kanal sowie Cursor-Messungen für eine umfassende Signalanalyse. Das Oszilloskop verfügt über Standard- und erweiterte MATH-Funktionen mit denen sich für jede Kurve eine mathematische Funktion festlegen lässt, sowie über eine Skalierung in der Vertikalachse in der jeweiligen physikalischen Maßeinheit.
Dank der gleichzeitigen FFT-Analysefunktion in Echtzeit für beide Wellenformen, zusammen mit einer qualitativen Oberschwingungsanalyse, lassen sich die Signalverzerrung, die Impuls-Ansprechzeit und Rauschquellen in Logik-Schaltkreisen schnell und einfach bestimmen, so dass die Fehlersuche genau und effizient ist.
Mit dem mehrkanaligen digitalen TRMS-Multimeter lassen sich bis 200 kHz mit 8000 Digits Amplituden, Widerstände, Durchgang, Kapazität, Frequenz und Temperaturen messen, ohne die PROBIX-Sonden umstecken zu müssen. Auch Bauteiletests sind möglich. Im Multimeter-Betrieb ist auch die Recorder- bzw. Datenlogger-Funktion verfügbar. Mit ihr sind automatische grafische Aufzeichnungen von Signalen mit Datum und Uhrzeit möglich (N Dateien mit jeweils 100 000 Messwerten mit einem Erfassungstakt von 0,2 Sekunden). Im Multimeter-Modus sind auch Leistungsmessungen möglich für Wirk-, Schein- und Blindleistung sowie für den Leistungsfaktor in Einphasen- und in Drehstromnetzen.
Der mehrkanalige Oberschwingungsanalysator ermittelt für Grundfrequenzen im Bereich von 40 bis 450 Hz die Oberschwingungen in den ersten 63 Rängen.
- 25 Direkt-Befehlstasten auf der Frontseite
- Samplingrate 2,5 GS/s im SingleShot- und maximal 100 GS/s im ETS Zoom-Modus
- Bis zu 8 Std. Batteriebetrieb, Schnell-Nachladezeit: 2 Std.
- Ethernet/WiFi/USB/µSD - Fernsteuerung und Bildschirmaufnahmen über SCOPENET für PC oder Tablet
- Große Speicherkapazität: µSD-Karte mit mehr als 32 GB (SD, SDHC, SDXC) zusätzlich zum internen Speicher mit 2 GB
- Plug-and-Play Zubehör PROBIX: ermöglich den schnellen und risikolosen Einsatz des Oszilloskops. Die Koeffizienten, Skalenfaktoren und Maßeinheiten der Sonden sowie die Konfiguration des Kanals werden automatisch eingestellt, da die Tastköpfe, Sonden und Adapter beim Einstecken sofort erkannt werden.
