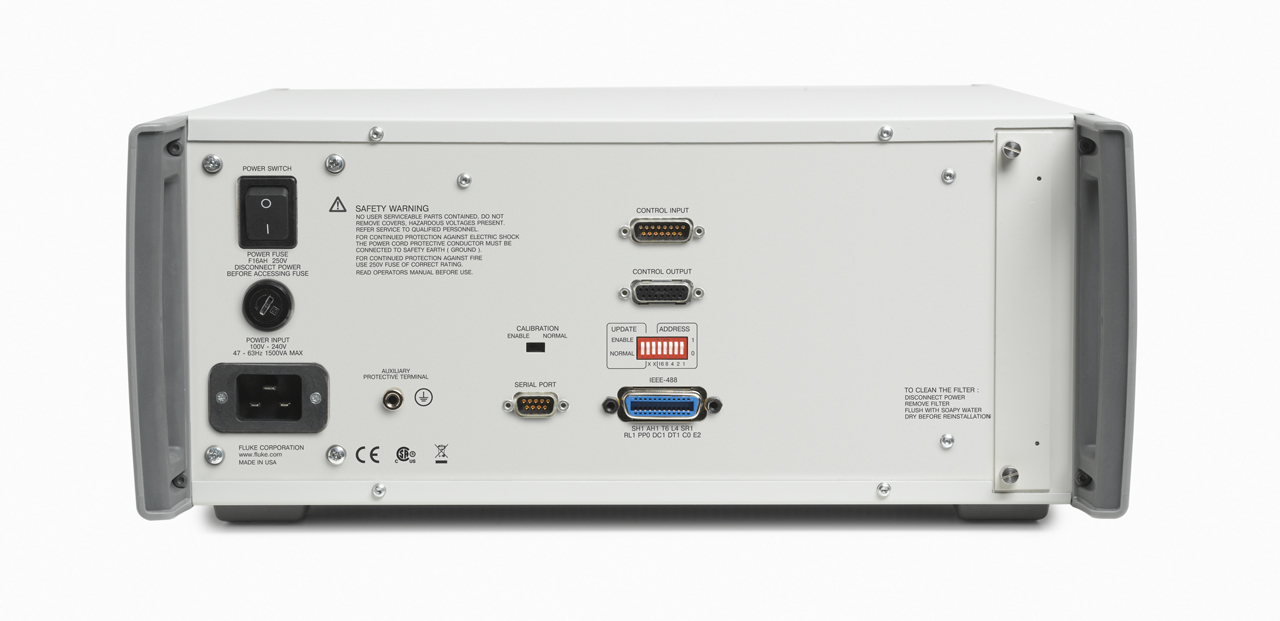

Fluke Calibration 52120A-C
Eingang für DC- oder AC-Signal in einem Bereich von 2V oder 200mA
Lieferumfang: 2 Messleitungen bis 20A, 2 Hochstromkabel bis 120A, 1 Kurzschlusskabel bis 120A, 1 Steuerkabel zur Verbindung mit 5730A, 5540A, 5550A, 5560A, 6105A oder 6100B, Netzkabel, Handbuch auf CD, Kurzanleitung
Steigern Sie Ihren Arbeitsumfang durch Erweiterung Ihrer Leistungskalibratoren und elektrischen Kalibratoren
Funktionen und Eigenschaften des 52120A auf einen Blick
- Verstärker mit der branchenweit besten Genauigkeit:
- - 140 ppm bei AC (Anwendung mit Kalibratoren für Leistung und Netzqualität der Serie Fluke 610X)
- - 350 ppm bei AC (Anwendung mit Kalibrator für DC und niederfrequente Anwendungen)
- - 150 ppm DC (Anwendung mit Kalibrator für DC und niederfrequente Anwendungen)
- Frequenz: Gleichstrom bis 10 kHz
- Bürdenspannung (max. Treiberspannung): 4,5 V bei 120 A
- Aussteuerung induktiver Lasten bis 1 mH
- Ausgangsbereiche: 2 A, 20 A, 120 A
- Eingangsbereiche: Bereichsendwert 2 V oder 200 mA für 2-A- und 20-A-Bereiche, 1,2 V oder 120 mA Bereichsendwert für 120-A-Bereich
- Parallelbetrieb: 2 oder 3 Geräte 52120A, bis zu 360 A in einer Einzelphase
- Als Zubehör lieferbare Spulen: Spule mit 25 Windungen unterstützt 3.000 A, Spule mit 50 Windungen unterstützt 6.000 A
- Kommunikationssteuerung mit Kalibratoren für Leistung und Netzqualität 6105A/6100B
- Fernsteuerung über GPIB-Schnittstelle (IEEE-488)
Der 52120A kann als Transkonduktanzverstärker mit folgenden Kalibratoren und Signalquellen betrieben werden:
- Multiproduktkalibrator 5540A/5550A/5560A
- Multiproduktkalibrator 5500A/5520A/5522A
- Multifunktionskalibrator 5700A/5720A
- Multiproduktkalibrator 5080A
- Universalkalibriersystem 9100
- Beliebige Kalibratoren, Signalquellen oder Stromversorgungen, die als Quellen 2 V oder 200 mA (DC oder AC) liefern können
Zubehör
Fluke Calibration 52120A/COIL3KA
Fluke Calibration 52120A/COIL6KA
Fluke Calibration 52120A-CABLES
adäquater Ersatz für Fluke 4295010 und 410350
Fluke Calibration 52120A-SYNC
adäquater Ersatz für Fluke 4295584 und 4101345
Fluke Calibration 52120A-LEADKIT
adäquater Ersatz für Fluke 4295584 und 4101345
Fluke Calibration 57XX/CASE
dazu gehören Fluke 5700A, 5720A, 5730A, 5790A und 5790B
Fluke Calibration Y5737
mit 24-Zoll-Gleitschienen, die eine Seitenbelüftung ermöglichen
National Instruments 783368-01
Treibersoftware NI-488.2, Kabellänge 2m
kompatible Kalibratoren
Fluke Calibration 5530A
kontinuierliches Geben von Strom bis zu 30A, geeignet für Multimeter bis 4,5 Stellen,
Funktionen Induktivität (variabel) und Multi-unit Sync sind nicht vorhanden. Funktionen Leistung (dualer Ausgang - Scheinleistung) und Einstellung der Phasenverschiebung sind vorhanden. Scope-Option kann nicht nachgerüstet werden. Adäquater Ersatz für die Fluke 5080A Serie.
Lieferumfang: Netzkabel, Transportkoffer (55XXA/CASE), Thermoelement- und Messleitungssatz mit Tasche (55XXA/LEADS SET)
Fluke Calibration 5540A
kontinuierliche Geben von Strom bis zu 30A, geeignet für Multimeter bis 4,5 Stellen,
Funktionen Induktivität (variabel), Multi-unit Sync, Leistung (dualer Ausgang - Scheinleistung) und Einstellung der Phasenverschiebung sind nicht vorhanden.
Lieferumfang: Netzkabel, Transportkoffer (55XXA/CASE), Thermoelement- und Messleitungssatz mit Tasche (55XXA/LEADS SET)
Bessere Leistung für die Vor-Ort-Kalibrierung oder mobile Kalibrierung
Der Multiproduktkalibrator 5540A bietet gegenüber dem bewährten 5502A erweiterte Funktionen zur Kalibrierung. Dabei deckt er viele der anspruchsvollen Anforderungen für die Kalibrierung von Messgeräten vor Ort ab. Er kalibriert die gängigsten digitalen Handmultimeter mit verbesserten Messunsicherheitsverhältnissen (TURs) und Strommesszangen mit kontinuierlichem Strom bis 1500 A.
Zu den technischen Verbesserungen gehört das Geben von kontinuierlichem Strom bis 30 A statt 20 A, das die Wartezeit bei Kalibrierungen mit hohem Strom reduziert. Durch die Neugestaltung der Produktreihe können Sie Ihre vorhandenen digitalen Handmultimeter in Labor und Werkstatt mit noch größerer Zuverlässigkeit kalibrieren. Eine größere Auswahl an Thermoelement-Typen und ein neuer Thermoelement-Anschluss ermöglichen eine einfachere Verbindung und erweitern den Anwendungsbereich bei Temperaturkalibrierungen. Der Arbeitsbereich wird noch erweitert, wenn der 5540A mit einem Verstärker 52120A und einer geeigneten Spule kombiniert wird, um den Ausgangsstrom auf 6000 A zu erhöhen und damit Stromsensoren wie Rogowski-Spulen kalibrieren zu können.
Adäquater Ersatz für den 5502A.
Fluke Calibration 5550A
Kapazität, Induktivität, Leistung und kontinuierliches Geben von Strom bis zu 30A, geeignet für Multimeter bis 5,5 Stellen,
Funktionen Induktivität (variabel), Multi-unit Sync, Leistung (dualer Ausgang - Scheinleistung) und Einstellung der Phasenverschiebung sind vorhanden.
Lieferumfang: Netzkabel, Transportkoffer (55XXA/CASE), Thermoelement- und Messleitungssatz mit Tasche (55XXA/LEADS SET)
Optimiert für Ihre Multimeter-Anwendungen
Der Multiproduktkalibrator 5550A bietet gegenüber dem bewährten 5522A erweiterte Bereiche zur Kalibrierung, um die Anforderungen Ihrer Multimeter noch besser zu erfüllen. Und dank der intuitiven grafischen Bedienoberfläche ist die Handhabung einfacher und sicherer.
Er kalibriert die gängigsten Digitalmultimeter für Werkstatt und Labor mit verbesserten Messunsicherheitsverhältnissen (TURs) und Strommesszangen mit kontinuierlichem Strom bis1000 A.
Zu den technischen Verbesserungen gehört das Geben von kontinuierlichem Strom bis 30 A, das die Wartezeit bei Kalibrierungen mit hohem Strom reduziert. Durch die Weiterentwicklung der Produktreihe können Sie Ihre vorhandenen Multimeter in Werkstatt und Labor mit noch größerer Zuverlässigkeit kalibrieren. Eine größere Auswahl an Thermoelement-Typen und ein neuer Thermoelement-Anschluss ermöglichen eine einfachere Verbindung und erweitern den Anwendungsbereich bei Temperaturkalibrierungen. Der Arbeitsbereich wird noch erweitert, wenn der 5550A mit einem Verstärker 52120A und einer geeigneten Spule kombiniert wird, um den Ausgangsstrom auf 6000 A zu erhöhen und damit Stromsensoren wie Rogowski-Spulen kalibrieren zu können.
Adäquater Ersatz für den 5522A.
Fluke Calibration 5560A
Kapazität, Induktivität, Leistung und kontinuierliches Geben von Strom bis zu 30A, geeignet für Multimeter bis 6,5 Stellen,
Funktionen Induktivität (variabel), Multi-unit Sync, Leistung (dualer Ausgang - Scheinleistung) und Einstellung der Phasenverschiebung sind vorhanden.
Lieferumfang: Netzkabel, Transportkoffer (55XXA/CASE), Thermoelement- und Messleitungssatz mit Tasche (55XXA/LEADS SET)
Umfassender Anwendungsbereich
Der leistungsstarke Multiproduktkalibrator 5560A kalibriert die gängigsten 6,5-stelligen Multimeter für Werkstatt und Labor mit einem besseren Messunsicherheitsverhältnis (TUR) als 4:1 und Strommesszangen bis 1500 A.
Zu den technischen Verbesserungen gehören das kontinuierliche Geben von Strom bis zu 30 A und die Synthesizer-Funktion für die Simulation der Induktivität. Diese Verbesserungen ermöglichen die vollständige Kalibrierung von Multimetern für Labor und Werkstatt und Strommesszangen. Eine große Auswahl an Thermoelement-Typen und ein neuer Thermoelement-Anschluss ermöglichen eine einfachere Verbindung und erweitern den Temperaturanwendungsbereich. Der Arbeitsbereich wird noch erweitert, wenn der 5560A mit einem Verstärker 52120A und einer geeigneten Spule kombiniert wird, um den Ausgangsstrom auf 6000 A zu erhöhen und damit Stromsensoren wie Rogowski-Spulen kalibrieren zu können.
Fluke Calibration 5730A
beste Genauigkeit 4,5ppm, geeignet für Multimeter bis 8,5 Stellen
Lieferumfang: Netzkabel, Kurzanleitung, Handbuch auf CD
