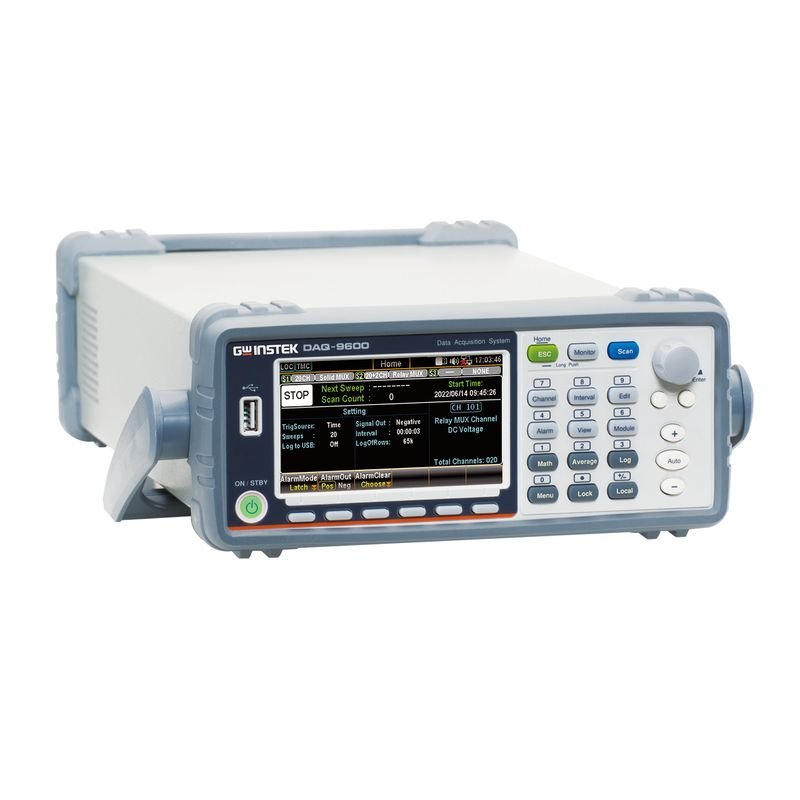

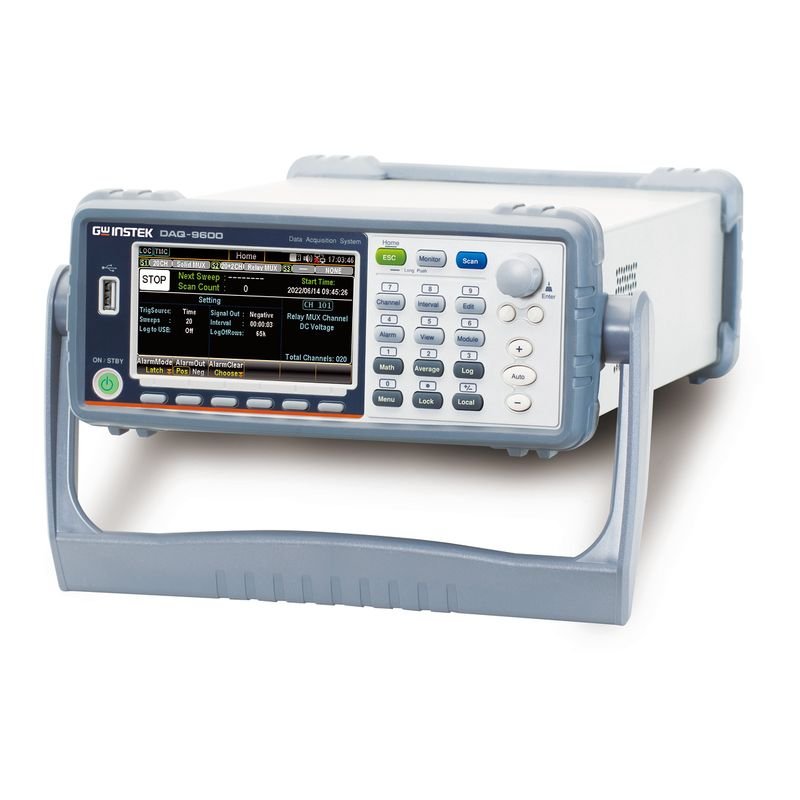

GW Instek DAQ-9600
5 verschiedene Eingangsmodule wählbar, bis zu 450 Kanäle/s, 6,5 Stellen Auflösung, 100k Speicher,
4,3" Display, Emulationsmodus für Keysight DAQ970A, Digital I/O, RS232, USB und LAN Schnittstelle

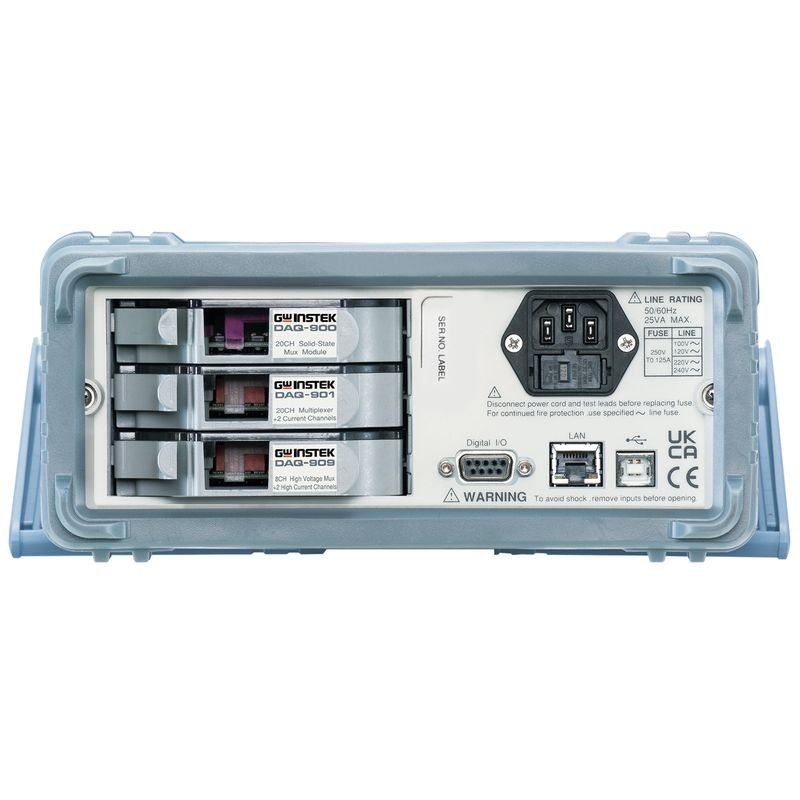

Der DAQ-9600 ist ein modularisiertes Datenerfassungssystem mit hoher Flexibilität und hoher Leistung. Der Mainframe ist mit 3 Modulsteckplätzen ausgestattet und ein eingebautes präzises 6 1/2 digitales DMM ist das Herzstück der Test- und Messfunktion.

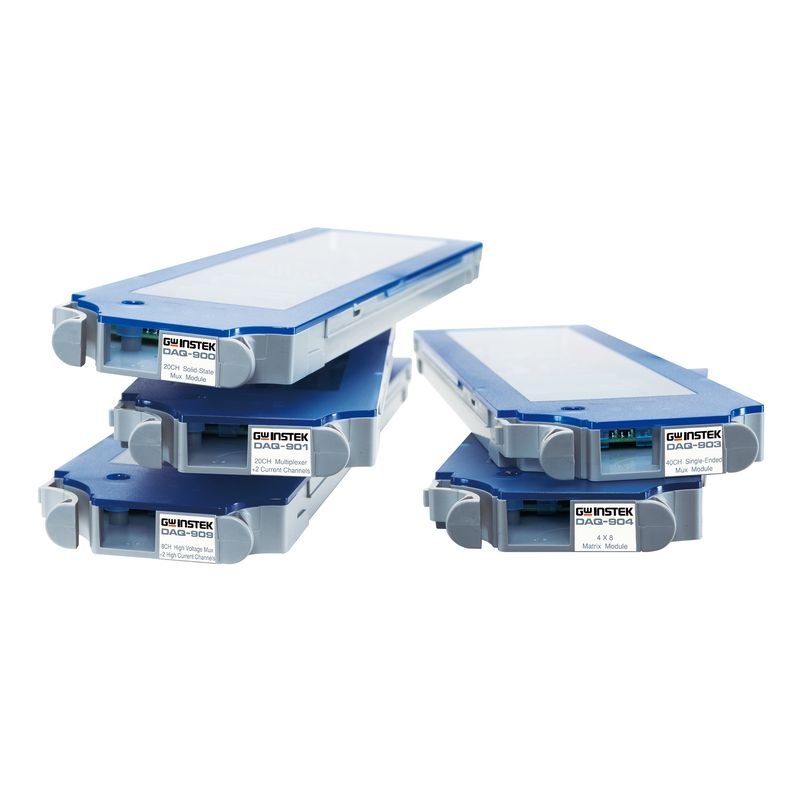

Es stehen 5 verschiedene Module zur Verfügung, um unterschiedliche Messanforderungen zu erfüllen. Zu diesen Modulen gehören Allzweckmodule, Multifunktionsmodule, Matrixmodule sowie Hochspannungs- und Hochstrommodule. Die Benutzer können diese Module kombinieren, um die gewünschten Funktionen zu erhalten. Die Messkanäle jedes Moduls können unabhängig voneinander konfiguriert werden, einschließlich der Messfunktion, des Bereichs, der Geschwindigkeit und der erweiterten Messfunktionen wie Offset-Kompensation.
Der DAQ-9600 kann bis zu 60 Zweidraht-Messungen, 120 Single-Ended-Messungen oder 96 Matrix-Koppelpunkte in einem halben Rack bereitstellen, was bei der Erledigung komplexer und vielfältiger Messaufgaben Platz und Kosten spart.
Interner Speicher und USB-Speicher
Der DAQ-9600 kann die Messergebnisse speichern, ohne an einen PC angeschlossen zu sein, und verfügt über eine nichtflüchtige Speicherkapazität von 100k Messwerten. Die Benutzer können die Messergebnisse zunächst im System speichern und dann eine Verbindung zu einem PC herstellen, um Daten zu sammeln. Für größere Speicherkapazitäten unterstützt der DAQ-9600 auch die USB-Speicherfunktion, mit der Daten direkt auf einem externen USB-Flash-Laufwerk aufgezeichnet oder die Daten des internen nichtflüchtigen Speichers zur weiteren Analyse auf das Flash-Laufwerk kopiert werden können.
Vereinfachen Sie die Datenerfassung und -analyse
Der DAQ-9600 bietet LAN, USB und GPIB (optional), um die am besten geeigneten und gebräuchlichsten Fernsteuerungsschnittstellenanforderungen zu erfüllen. Mit der kostenlosen Datenerfassungssoftware (DAQ-Data Logger) können Anwender einfach und schnell Tests einrichten, Messdaten erfassen und speichern sowie Echtzeitbeobachtungen und -analysen während des Messvorgangs durchführen. Wenn LAN als Schnittstelle verwendet wird, kann das Gerät einfach mit dem Firmennetzwerk verbunden werden, um Messdaten zu erfassen und in der zentralen Datenbank zu speichern. Über die integrierte grafische Weboberfläche kann auch ein gängiger Webbrowser (z. B. Chrome, IE) verwendet werden, um Tests und Messungen zu konfigurieren, Scan-Listen zu definieren und auszuführen und so den Zeitaufwand für die Programmierung zu reduzieren.
| Auflösung: | 6½ Stellen |
|---|---|
| Grundgenauigkeit: | 0,0035% DCV |
| Kanäle analog: | 22 bis 120 |
| Speichertiefe: | 100.000 Messwerte |
| Abtastrate: | bis zu 240 Kanäle/s |
| Produktserie: | GW Instek-DAQ-9600 |
Zubehör

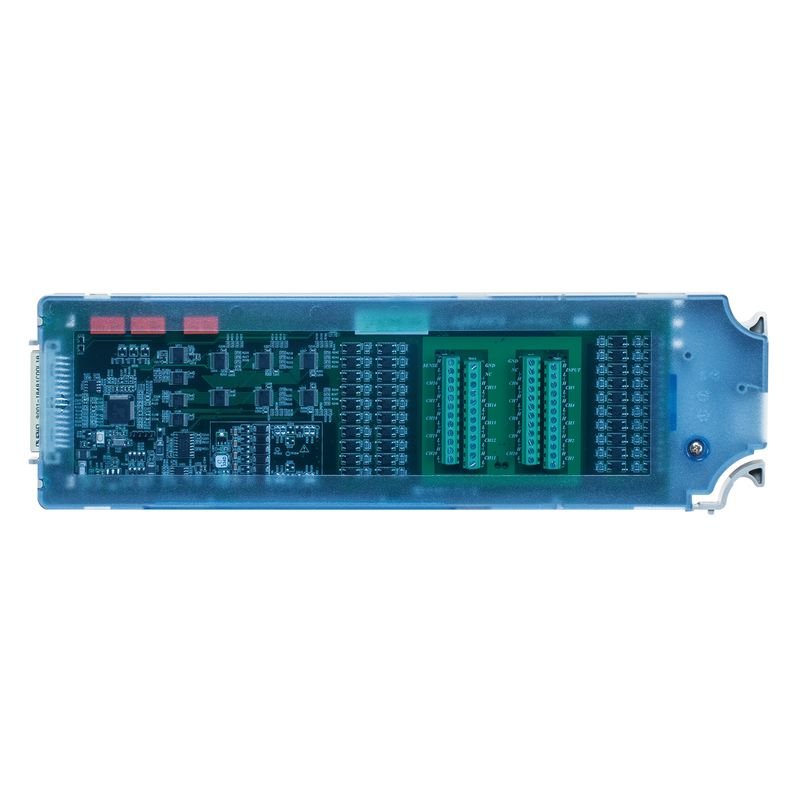

GW Instek DAQ-900
max. 120V, für GW Instek DAQ-9600,
Scanning speed up to 450 channels per second, 2-wire and 4-wire scanning, Built-in temperature cold junction reference, 120 V switching

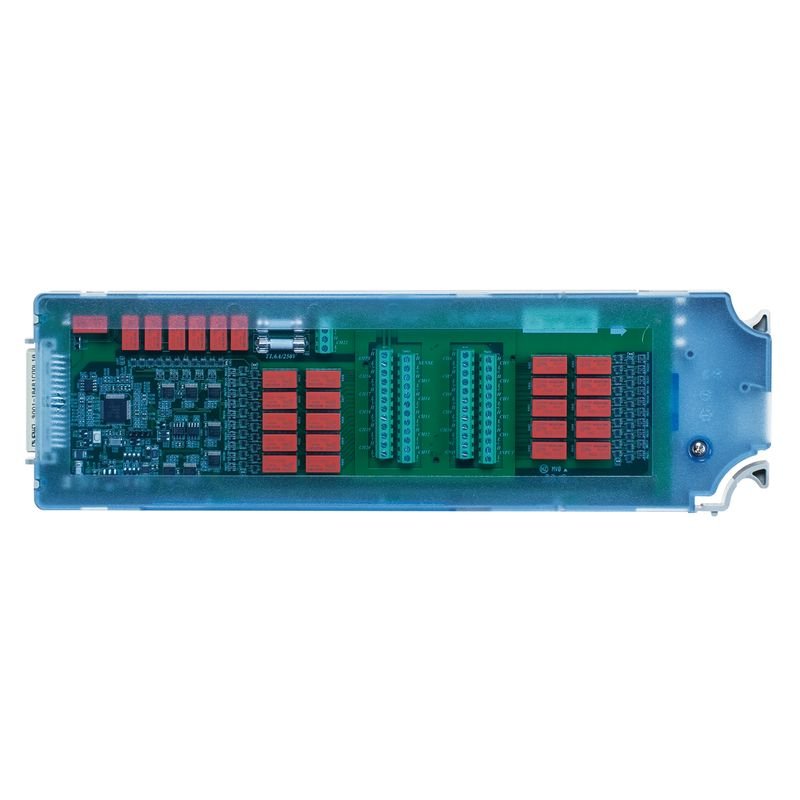

GW Instek DAQ-901
max. 300V, 1A, für GW Instek DAQ-9600,
Scanning speed up to 80 channels per second, 2-wire and 4-wire scanning, Built-in temperature cold junction reference, 300 V switching, additional 2 channels can directly measure current (1A/per channel)
GW Instek DAQ-903
max. 300V, für GW Instek DAQ-9600,
Scanning speed up to 80 channels per second, Single-wire switching is suitable for common-low applications, Built-in temperature cold junction reference
GW Instek DAQ-904
max. 300V, 1A, für GW Instek DAQ-9600,
Switching speed 3ms, 32 2-wire intersections, 300 V, 1A switching, Up to 96 crosspoints (3 slots)

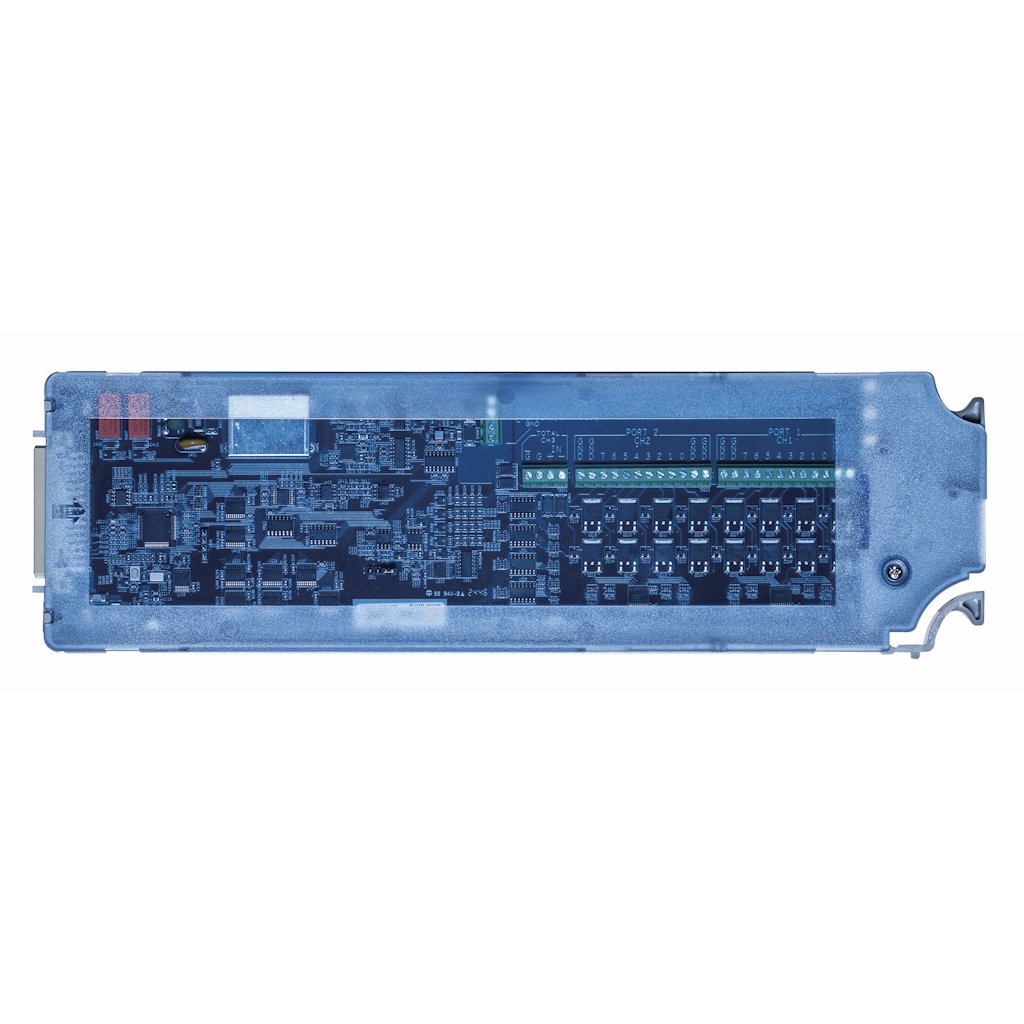

GW Instek DAQ-907
max DC 600V, AC 400V, 2A, für GW Instek DAQ-9600,
100 kHz totalizer input, Two modes: ± 12 V analog outputs or ± 24 mA outputs

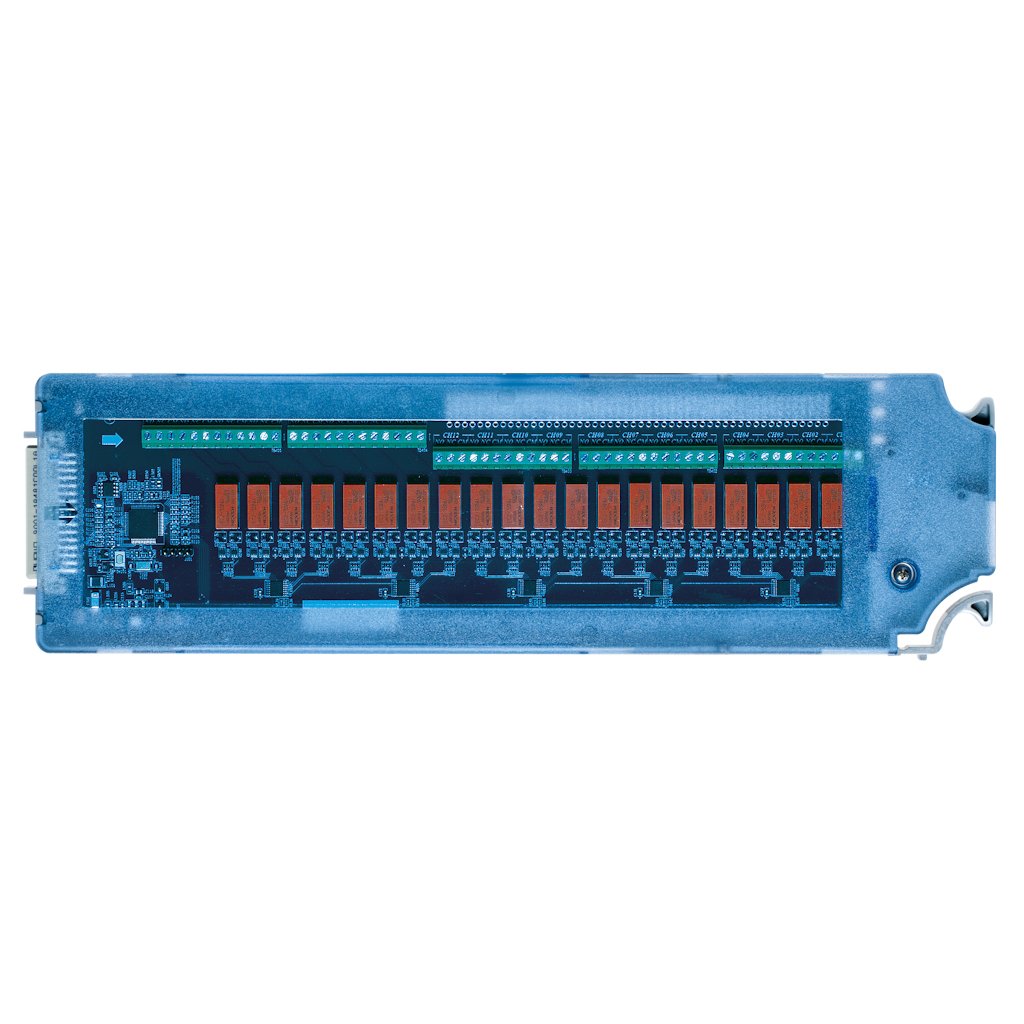

GW Instek DAQ-908
SPDT (Form C) latching relays, 300V, current 1A actuation and control, für GW Instek DAQ-9600,
Sswitching speed 3ms, DC voltage 600V, current 2A, 2-wire and 4-wire scanning, additional 2 channels can directly measure current (2A/per channel)

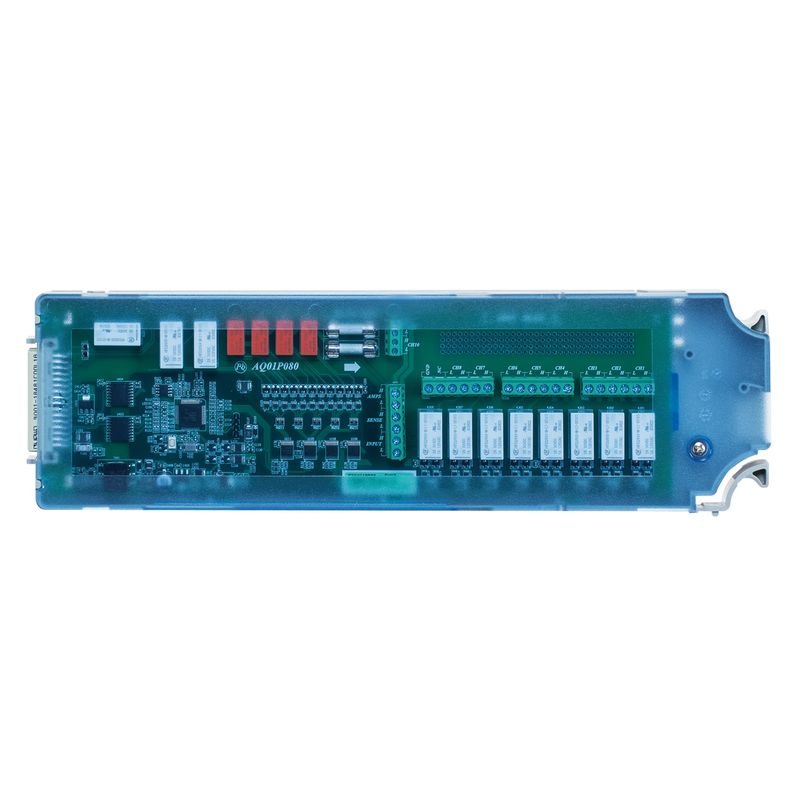

GW Instek DAQ-909
max DC 600V, AC 400V, 2A, für GW Instek DAQ-9600,
Switching speed 3ms, DC voltage 600V, current 2A, 2-wire and 4-wire scanning, additional 2 channels can directly measure current (2A/per channel)
GW Instek GRA-422
für GW Instek DAQ-9600, GDM-8261A, GDM-8255A, GDM-8251A, GDM-8341, GDM-8341, GDM-9060, GDM-9061, GPM-8213, GPM-8213G, GPM-8310 und GPM8310/DA4
GW Instek GRA-454
für GW Instek DAQ-9600, GDM-906x, GDM-8261A, GDM-8255A, LCR-6000, GBM-3000 und GPM-8213
