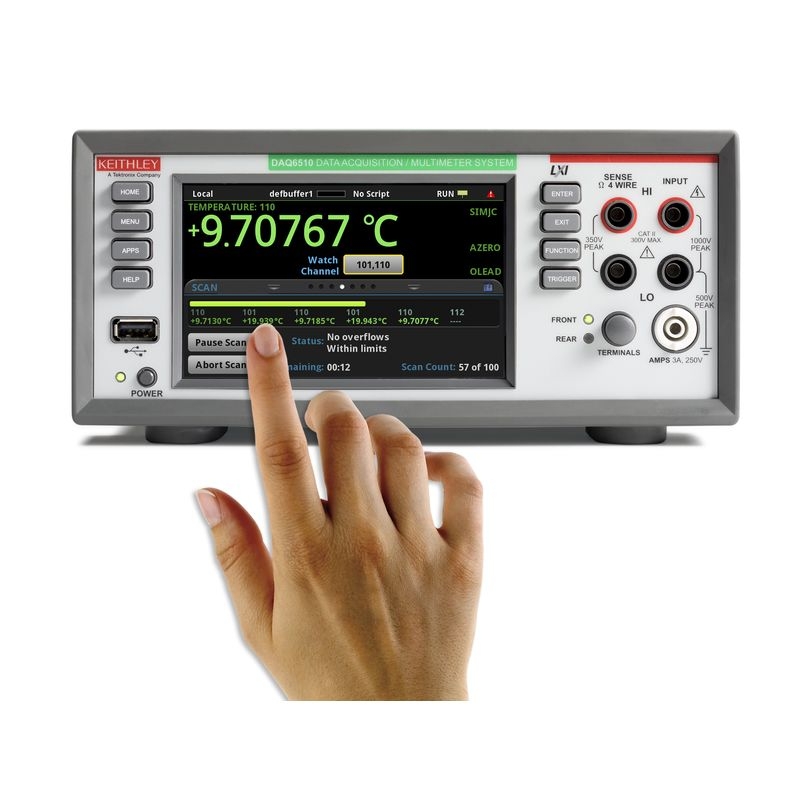

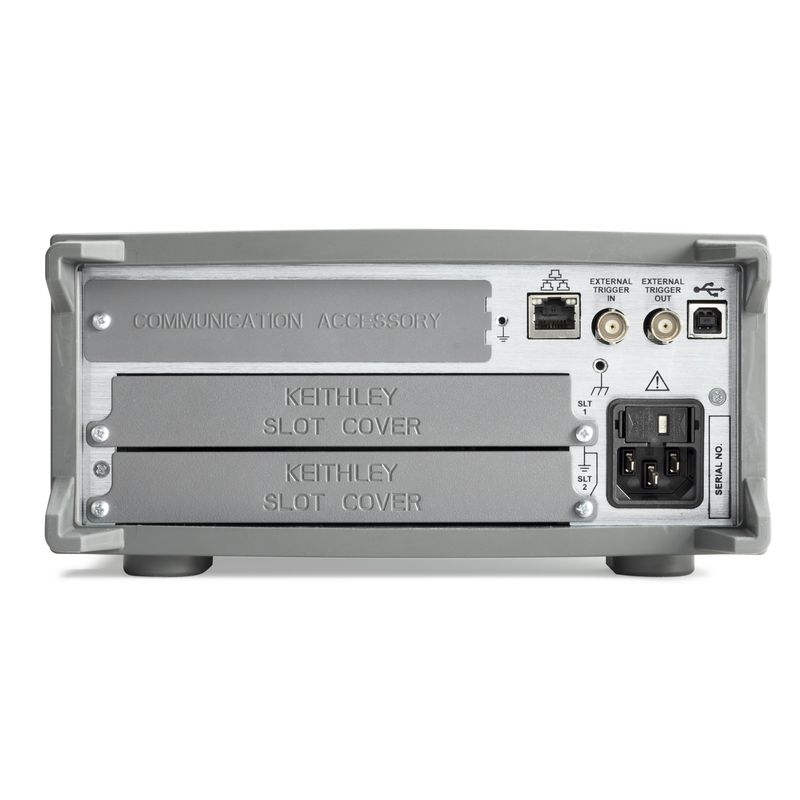

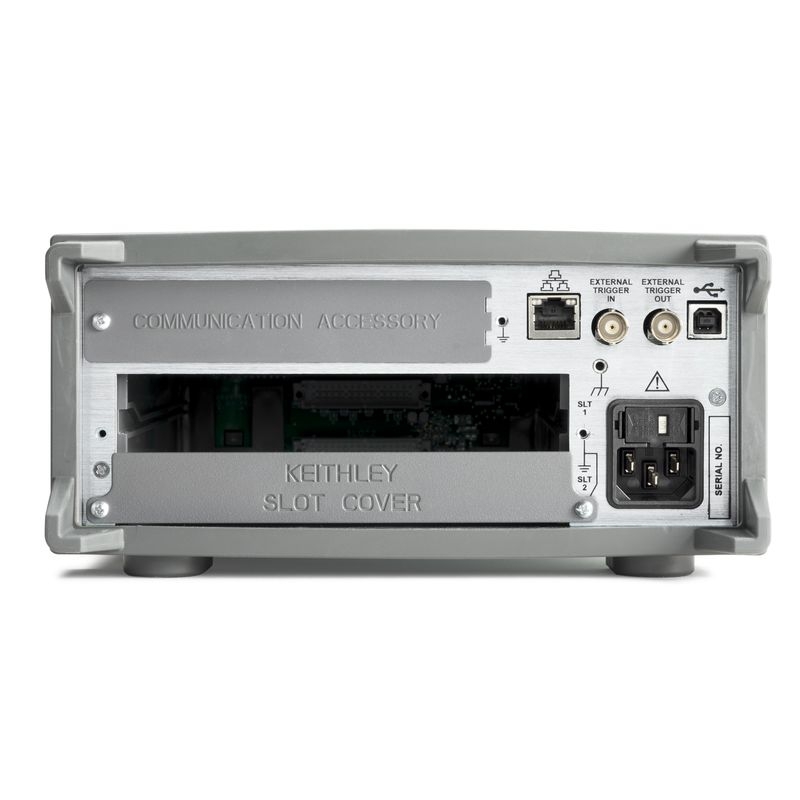

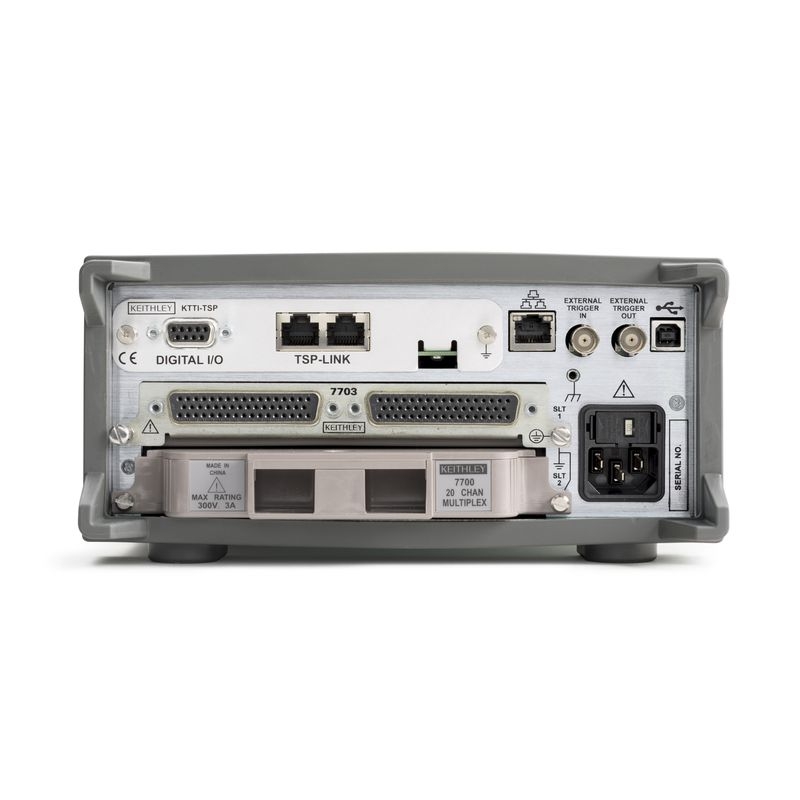

Keithley DAQ6510

Das DAQ6510 ist ein präzises Datenerfassungs- und Protokolliersystem, das im Vergleich zu den oft komplizierten Konfigurationen und Steuerungen von vielen Stand-alone-Lösungen eine neue Dimension der Einfachheit bietet. Ein großes Multi-Touch-Display mit 5 Zoll (12,7 cm) führt den Benutzer durch Einrichtung, Datenvisualisierung und Analyse, sodass PCs und eine individuelle Software für viele Anwendungen nicht mehr nötig sind. Wenn Sie die Arbeit mit dem PC vorziehen oder sich diese nicht vermeiden lässt, stehen Ihnen eine Reihe von IVI- und Labview-Treibern sowie die KickStart Instrument Control Software von Keithley für jede Anwendung zur Verfügung.

Mit der neuesten 6½-stelligen Multimeter-Technologie von Keithley erhalten Sie noch mehr Genauigkeit, Funktionalität und Geschwindigkeit. Im Lieferumfang ist eine Genauigkeitsspezifikation über 2 Jahre enthalten. So können Sie sicher sein, dass Ihre kritischen Messungen genau und vollständig rückverfolgbar bleiben.

Durch die 12 steckbaren Schalt- und Steuermodule und die zwei Modulsteckplätze können Sie ein Testsystem aufbauen, das bis zu 80 Prüflinge (DUTs) in einer Multiplex-Konfiguration messen oder steuern kann. Das DAQ6510 ist mit zwei 6×8 Matrixmodulen, insgesamt 96 Koppelpunkten, ausgestattet und kann somit einen oder mehrere ICs testen. Zur Durchführung von Produktionstests bei hohen Stückzahlen wählen Sie ein Halbleiterrelaismodul, um den Durchsatz mit einer Scangeschwindigkeit von bis zu 800 Kanälen/ Sekunde zu maximieren und die Ausfallzeiten im Vergleich zu elektromechanischen Relais mit einer festen Lebensdauer zu minimieren. Einige Module verfügen über Kaltstellenkompensation sowie Temperaturreferenzen für die Temperaturüberwachung der Thermoelemente bei Umgebungsprüfungen und beschleunigte Lebensdauerprüfungen mit HALT und HASS. Selbst Schaltsignale von drahtlosen Geräten mit HF-Modulen mit einer maximalen Schaltfrequenz von 3,5 GHz.

Wichtige Leistungsmerkmale

• Großer kapazitiver Multi-Touch-Touchscreen mit grafischem Display, 5 Zoll (12,7 cm)
• 2 Jahre spezifiziert, voll ausgestattet, rückverfolgbar 6½-stelliges Multimeter mit 0,0025 % DCV (1-V-,10-V-Bereiche) Grundgenauigkeit
• Standard LAN/LXI und USB-TMC Kommunikationsschnittstellen
• Optionale Schnittstellen einschließlich GPIB, RS-232 und TSP-Link®-Technologie
• 12 verschiedene Schalt-, HF- und Steuermodule zum Anschluss von bis zu 80 Prüflingen in einem Prüfaufbau
• Bis zu 80 2-polige Kanäle für Thermoelement-, RTD- oder Thermistor-Temperaturmessungen
• Scangeschwindigkeiten von bis zu 800 Kanälen/ Sekunde mit dem Halbleiterrelaismodul
• Frontplattenbuchsen für Stand-alone-DMM-Betrieb
• KickStart – codierungsfreie Gerätesteuerungssoftware mit Datenerfassungs- und Protokollierungsanwendung

adäquater Ersatz für Keithley 2700/E und 2701/E, sowie Fluke 2640A, 2680A und 2638A-Serie

Keithley 3700A-Serie

Die Serie 3700A bietet skalierbare, instrumentengerechte Schalt- und Mehrkanalmesslösungen, die für die automatisierte Prüfung von elektronischen Produkten und Komponenten optimiert sind. Die Serie 3700A umfasst vier Versionen des 3706A System-Switch-Mainframes sowie eine wachsende Familie von steckbaren Schalt- und Steuerkarten. Wenn Sie das 3706A Mainframe zusammen mit dem Hochleistungsmultimeter bestellen, erhalten Sie ein eng integriertes Schalt- und Messsystem, das die anspruchsvollen Anwendungsanforderungen in einem Funktionstestsystem erfüllt oder die Flexibilität bietet, die in eigenständigen Datenerfassungen und Messanwendungen benötigt wird.

Highlights

• System-Switch-Mainframe mit sechs Steckplätzen und optionalem Hochleistungsmultimeter
• Optimierte Multiprozessor-Architektur für hohe Scan- und Musterwechselanwendungen mit hohem Durchsatz
• PC-Fernsteuerung über Ethernet, USB und GPIB Schnittstellen
• Bis zu 576 Zwei-Draht- oder 720 Ein-Draht-Multiplexer Kanäle in einem Mainframe
• Bis zu 2.688 einpolige Matrixkoppelpunkte in einem Großrechner
• Eingebetteter Testskript-Prozessor (TSP®) mit unvergleichliche Systemautomatisierung, Durchsatz und Flexibilität
• TSP-Link Technology Master/Slave-Verbindung ermöglicht einfache Systemerweiterung und nahtlose Verbindung zu SourceMeter® SMU-Geräten der Serien 2600 und 2600B
• Über 14.000 Messwerte pro Sekunde können mit dem optionalen Hochleistungsmultimeter gespeichert werden
• LXI-Schnittstelle mit integriertem Webbrowser Schnittstelle für Test-Setup, Wartung und grundlegende Anwendungssteuerung

Keithley 3700A-Serie

Die Serie 3700A bietet skalierbare, instrumentengerechte Schalt- und Mehrkanalmesslösungen die für die automatisierte Prüfung von elektronischen Produkten und Komponenten optimiert sind. Die Serie 3700A umfasst vier Versionen des 3706A System-Switch-Mainframes sowie eine wachsende Familie von steckbaren Schalt- und Steuerkarten. Wenn Sie das 3706A Mainframe zusammen mit dem Hochleistungsmultimeter bestellen, erhalten Sie ein eng integriertes Schalt- und Messsystem, das die anspruchsvollen Anwendungsanforderungen in einem Funktionstestsystem erfüllt oder die Flexibilität bietet, die in eigenständigen Datenerfassung und Messanwendungen benötigt wird.

Highlights

• System-Switch-Mainframe mit sechs Steckplätzen und optionalem Hochleistungsmultimeter
• Optimierte Multiprozessor-Architektur für hohe Scan- und Musterwechselanwendungen mit hohem Durchsatz
• PC-Fernsteuerung über Ethernet, USB und GPIB Schnittstellen
• Bis zu 576 Zwei-Draht- oder 720 Ein-Draht-Multiplexer Kanäle in einem Mainframe
• Bis zu 2.688 einpolige Matrixkoppelpunkte in einem Großrechner
• Eingebetteter Testskript-Prozessor (TSP®) mit unvergleichliche Systemautomatisierung, Durchsatz und Flexibilität
• TSP-Link Technology Master/Slave-Verbindung ermöglicht einfache Systemerweiterung und nahtlose nahtlose Verbindung zu SourceMeter® SMU-Geräten der Serien 2600 und 2600B
• Über 14.000 Messwerte pro Sekunde können mit dem optionalen Hochleistungsmultimeter gespeichert werden
• LXI-Schnittstelle mit integriertem Webbrowser Schnittstelle für Test-Setup, Wartung und grundlegende Anwendungssteuerung
