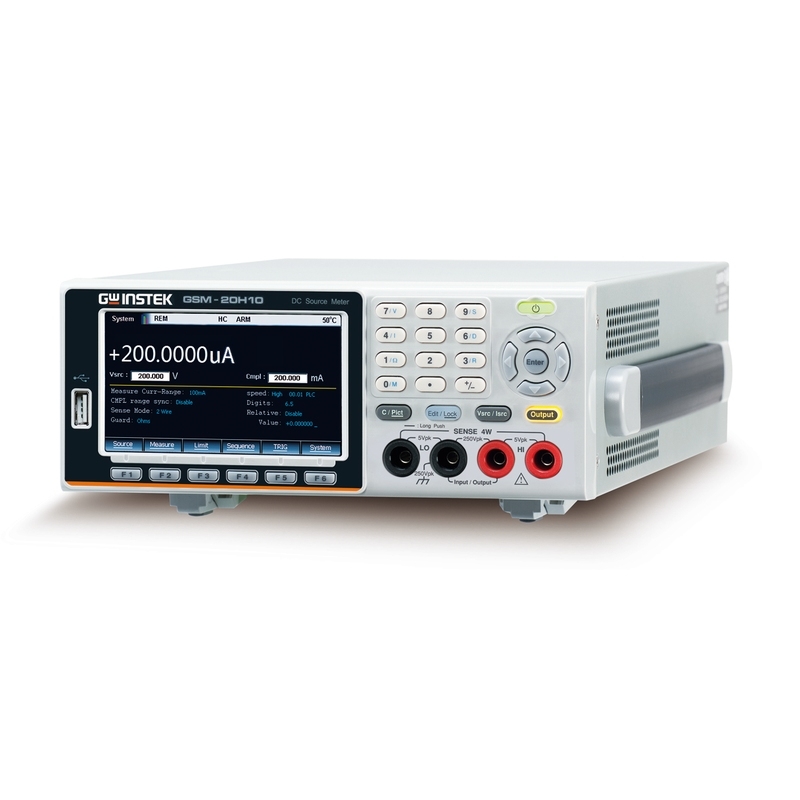

GW Instek GSM-20H10

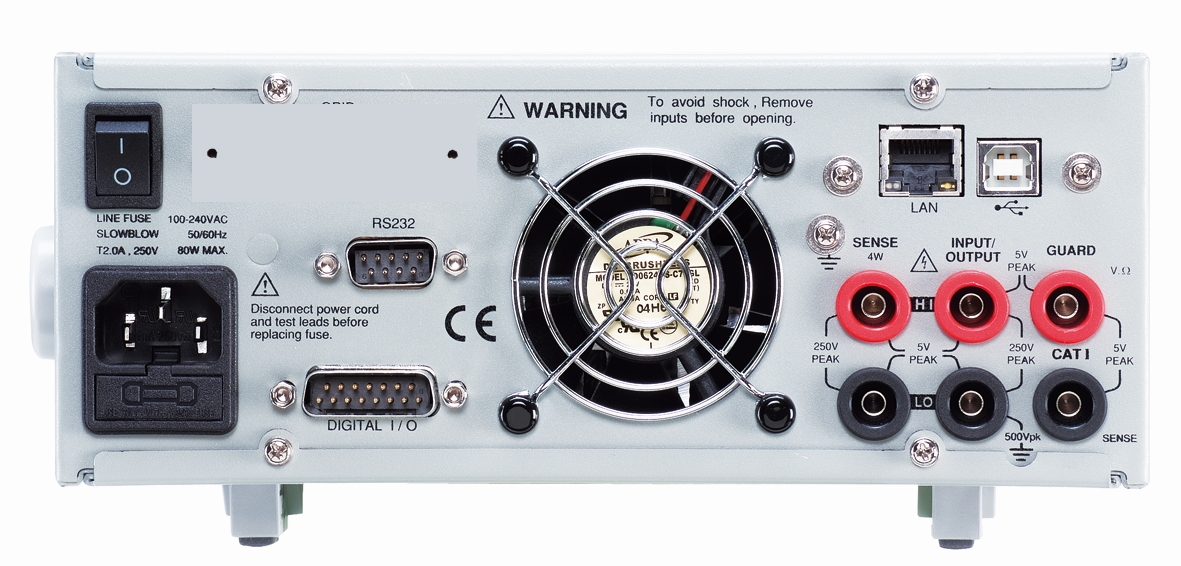

4,3" TFT Display, Schnittstellen: RS232, USB, LAN, Digital I/O, Trigger Link, 4mm Anschlüsse,
Emulation für Keithley 2400
Lieferumfang: Netzkabel, Benutzerhandbuch, Messleitungsatz: GTL-207A
GW Instek GSM-20H10
GW Instek GSM-20H10 ist ein Präzisions-Quellenmessgerät, das hochstabile Gleichstrom- und 6½-stellige Multimetermessungen ermöglicht. Das Gerät bietet viele Nutzungsmöglichkeiten während des Betriebs wie zum Beispiel die Verwendung als Stromquelle, Voltmeter, Amperemeter oder Ohmmeter. Diese Betriebsarten ermöglichen eine ideale Bewertung von Bauteilcharakteristiken und Testanwendungen in der Produktion, einschließlich Nanomaterialien und Komponenten, Halbleiterarchitektur, organische Materialien, hocheffiziente Beleuchtung, etc.
GSM-20H10 bietet einen Vier-Quadranten-Betrieb mit ±210V/±1,05A/22W. Der erste und der dritte Quadrant arbeiten als Netzteile zur Versorgung Last mit Strom zu versorgen. Der zweite und vierte Quadrant fungieren als Last und verbrauchen intern Strom. Spannungswert, Stromwert und Widerstandswert können während des Betriebs der Stromversorgungs- oder Lastfunktion mit einer Genauigkeit von 0,012 % und einer Auflösung von 1µV/10pA/10µO gemessen werden.
Das GSM-20H10 bietet eine Abtastrate von bis zu 50k Punkten/Sekunde, was eine genaue Analyse der Eigenschaften des Prüflings ermöglicht. Auf dem großen 4,3-Zoll-Bildschirm können alle Messeinstellungen, Parameter und Ergebnisse vollständig angezeigt werden. auf dem Bildschirm angezeigt werden. Die SDM-Funktion (Source Delay Measure) verzögert die Abtastung, wenn sich das Signal ändert, um zu verhindern, dass das So wird verhindert, dass das instabile Signal erfasst wird und zu Fehleinschätzungen führt. Es gibt vier integrierte Sequenzausgabemodi (Stair, Log, SRC-MEM, Custom), die bis zu 2500 Punkte der Sequenzvariation unterstützen.
In Bezug auf den Schutz bietet das GSM-20H10 die Modi OVP/OTP. Das Design von OVP erlaubt es dem Benutzer, den Bereich von OVP selbst zu definieren. OTP kann Fehler, die durch Temperaturdrift während des Testprozesses verursacht werden, wirksam verhindern. Was die Schnittstellen betrifft, so unterstützt dieses Produkt Standard-SCPI Befehle und bietet RS-232-, USBTMC-, LAN- und GPIB-Schnittstellen (optional), um die verschiedenen Schnittstellenanforderungen der Benutzer zu erfüllen.
Highlights
- Maximale Leistung: ±210V/±1,05A/22W
- OVP/OTP Schutzfunktion
- Eingebaute 4 Sequenzausgangsmodi, bis zu 2500 Punkte
- 0,012% Grundmessgenauigkeit mit 6½-stelliger Auflösung
- Variable Abtastrate
- SDM (Source Delay Measure) Zyklus
- 2-, 4- und 6-Draht-Fernabtastung von V-Quellen und Messungen
- Variable Displayziffern
- Eingebaute Grenzwertfunktion
- Eingebaute 5 Berechnungsfunktionen
- Standard SCPI Command, Rs-232, USBTMC, LAN
- 4,3" LCD, Digitales Zifferntastatur
- Eingebaute Echtzeituhr
| Art: | SMU |
|---|---|
| Kanäle: | 1 |
Zubehör
GW Instek SM-01
für GW Instek GSM-20H10
GW Instek SM-02
für GW Instek GSM-20H10
GW Instek GTL-246
für GW Instek Serie PSU, PFR, GPP

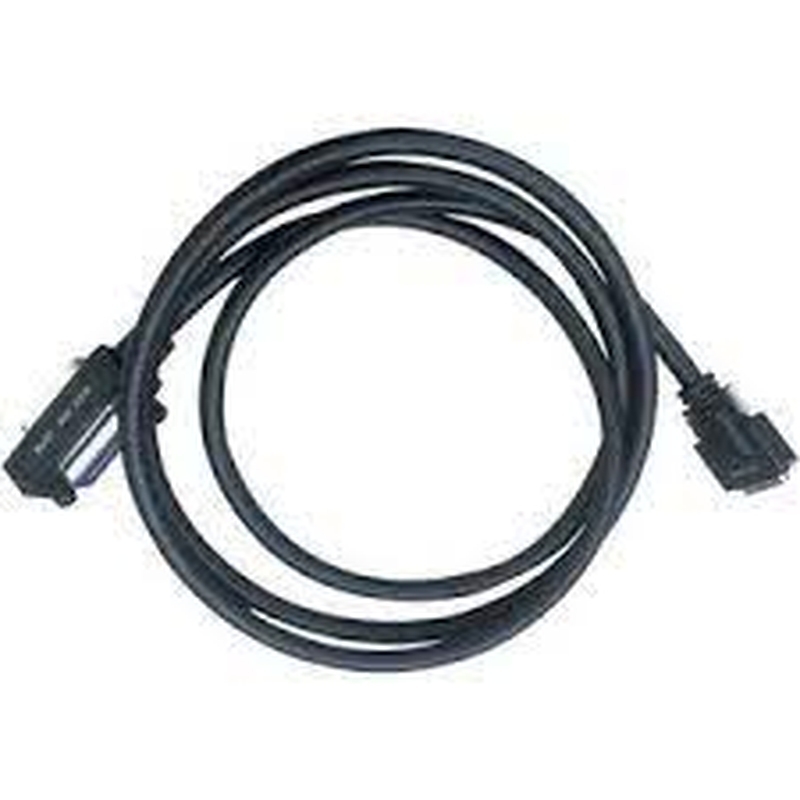

GW Instek GTL-258
