GW Instek LCR-8205

Der HIOKI IM3570 vereint die Geschwindigkeit eines modernen LCR-Messgeräts mit den erweiterten Möglichkeiten eines Impedanz-Analysators. Sein Frequenzbereich von 4 Hz bis 5 MHz ermöglicht schnelle Prüfungen in der Fertigung ebenso wie präzise Messungen in der Entwicklung. Bei 100 kHz erreicht das Gerät Messzeiten von nur 0,5 ms, bei 1 kHz 1,5 ms. Mit einer Grundgenauigkeit von ±0,08 % bei der Impedanz und ±0,05° bei der Phase liefert der IM3570 stabile und reproduzierbare Ergebnisse über einen großen Bereich von 1 mO bis 200 MO.

Das Gerät unterstützt verschiedene Messmodi wie LCR-, Sweep- und Dauermessungen. Vergleichs- und BIN-Funktionen erleichtern automatisierte Gut/Schlecht-Bewertungen, während Frequenz- und Pegel-Sweeps für die Analyse von Filtern, Resonanzschaltungen oder piezoelektrischen Bauteilen genutzt werden können. Ein 5,7" Farb-Touchdisplay sorgt für eine intuitive Bedienung, und über USB, LAN, RS-232C, GPIB und Handler I/O lässt sich der IM3570 einfach in bestehende Prüfumgebungen integrieren.

Optionale Ersatzschaltbildanalyse

Für erweiterte Anwendungen steht die optionale IM9000-Firmware zur Verfügung. Sie ergänzt den IM3570 um automatische Ersatzschaltbildmodelle zur detaillierten Bewertung frequenzabhängiger Eigenschaften. Insgesamt stehen fünf Modellvarianten zur Auswahl, darunter ein Vier-Element-Modell für piezoelektrische Bauelemente. Außerdem können Nyquist- und Admittanzdarstellungen direkt angezeigt werden. Die IM9000 muss beim Kauf mitbestellt werden, da eine nachträgliche Installation nicht möglich ist. Dieses Modell enthält die Firmware nicht und entspricht der Standardvariante.

Hauptmerkmale

• Frequenzbereich 4 Hz bis 5 MHz
• Messgeschwindigkeit 0,5 ms bei 100 kHz (Fast Mode)
• Grundgenauigkeit: Impedanz ±0,08 %, Phase ±0,05°
• Prüfsignalpegel 5 mV bis 5 V und 10 µA bis 100 mA
• Garantierter Messbereich von 1 mO bis 200 MO

Typische Anwendungen

• Schnelle Prüfung von Kondensatoren, Induktivitäten, Widerständen und Wickelbauteilen
• Hochpräzise Messung niederohmiger Komponenten wie Polymer-Kondensatoren
• Frequenz- und Pegel-Sweeps für Filter-, Resonanz- und Piezoanalysen
• Wareneingangsprüfung und automatisierte Gut/Schlecht-Bewertung in der Fertigung

LCR-8200-Serie

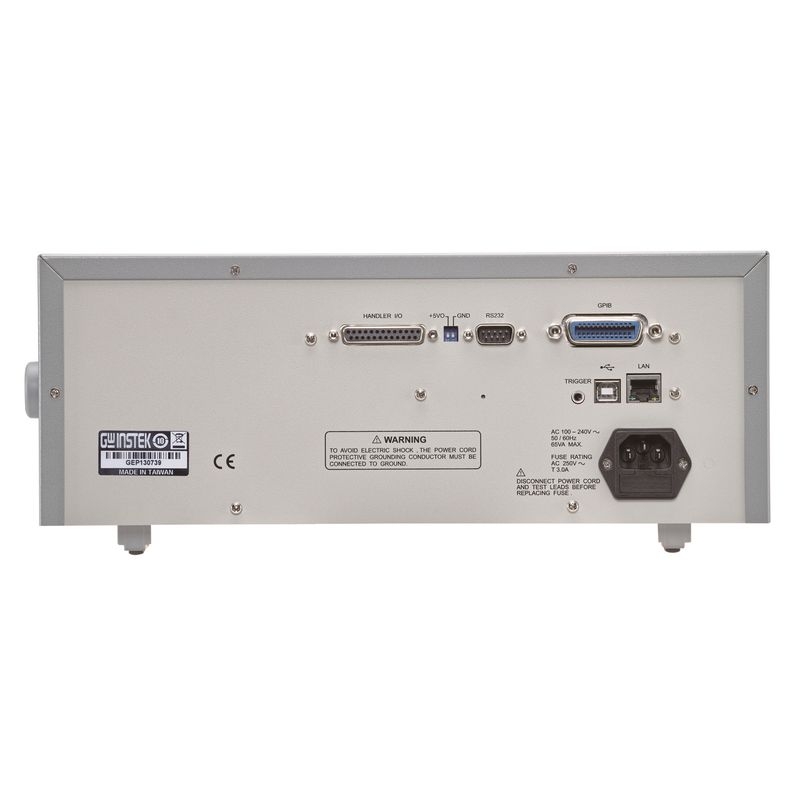

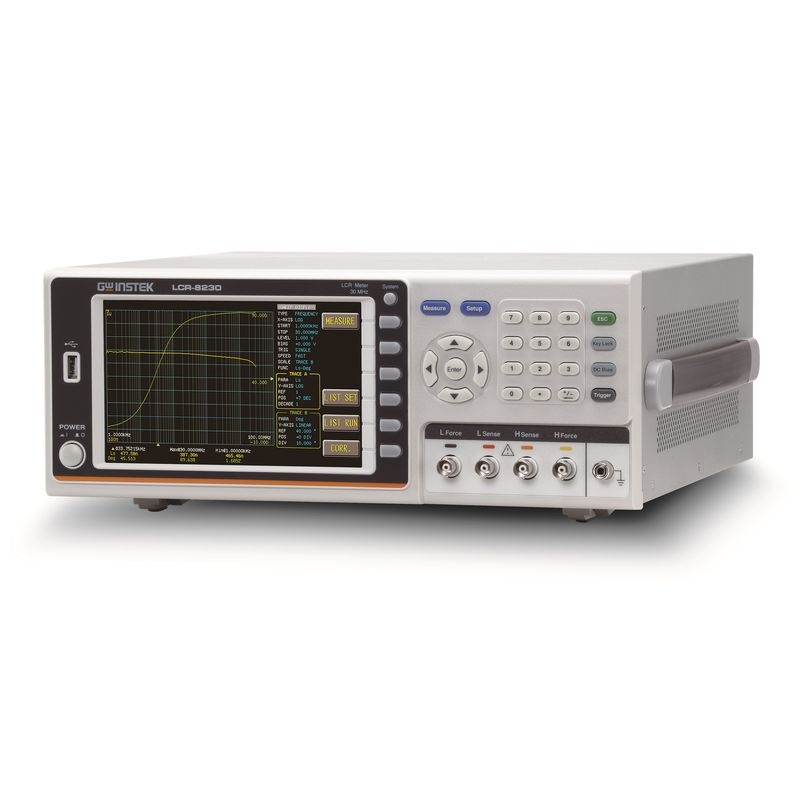

GW Instek bringt eine neue Serie von Hochfrequenz-LCR-Messgeräten auf den Markt, die LCR-8200-Serie, welche fünf Modelle umfasst und eine maximale Testfrequenz von bis zu 30 MHz bietet. Die gesamte Serie verfügt über ein 7-Zoll-Farbdisplay und bietet eine hohe Messgenauigkeit (0,08 %). Die Messergebnisse können je nach gewähltem Messmodus numerisch oder grafisch dargestellt werden, so dass der Benutzer die Eigenschaften des Prüflings optimal interpretieren kann. Gleichzeitig ermöglicht eine breite Palette von Standardschnittstellen wie USB-Gerät / RS-232C / Handler und GPIB den Anwendern, das Gerät über die vertrauteste Schnittstelle zu steuern, ohne sich Gedanken über zusätzliche Hardware-Investitionskosten zu machen. Darüber hinaus bietet die Serie auch eine USB-Speicherfunktion beim Betrieb im Grafikmodus. Die gemessenen Kennlinien und Werte des Prüflings werden zur späteren Analyse gespeichert. Die vielfältigen Funktionen des LCR-8200 helfen den Anwendern, die Prüfanforderungen für passive Bauteile in Forschung und Entwicklung sowie in der Produktion problemlos zu erfüllen.

GW Instek bringt eine neue Serie von Hochfrequenz-LCR-Testern auf den Markt.

• Grundgenauigkeit 0,08% | Messspannung 10mV bis 2V
• Messfrequenz 10Hz bis 5MHz/10MHz/20MHz/30MHz (Modellabhängig)
• Messrate MAX: 2,5ms (>10kHz) | FAST: 50ms (>20Hz) | MEDIUM: 100ms | SLOW1: 300ms | SLOW2: 600ms
• Anzeige von vier Messergebnissen gleichzeitig - 17 Messparameter wählbar
• 15 Schritte Listenmessung | Graph-Modus für zwei Messungen
• Setup für Testsequenzen | Gut/Schlecht-Test
• interne DC Bias Spannung +/-12V
