HIOKI IM3570
Vergleichs- und BIN-Funktion, USB, LAN, RS-232C, GPIB und digital I/O-Schnittstelle
Lieferumfang: Netzkabel, Handbuch, Software-CD

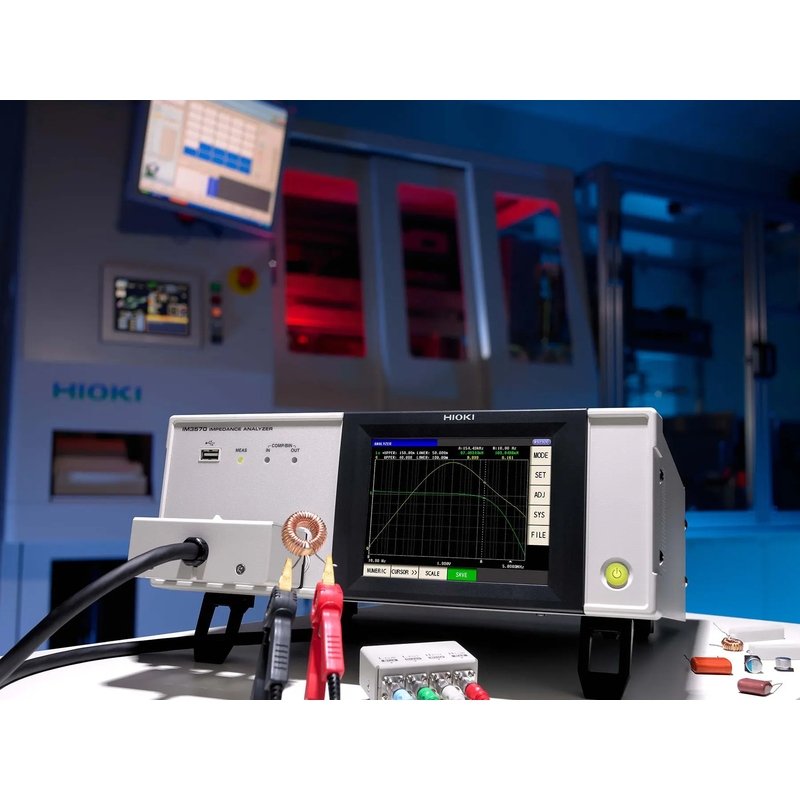

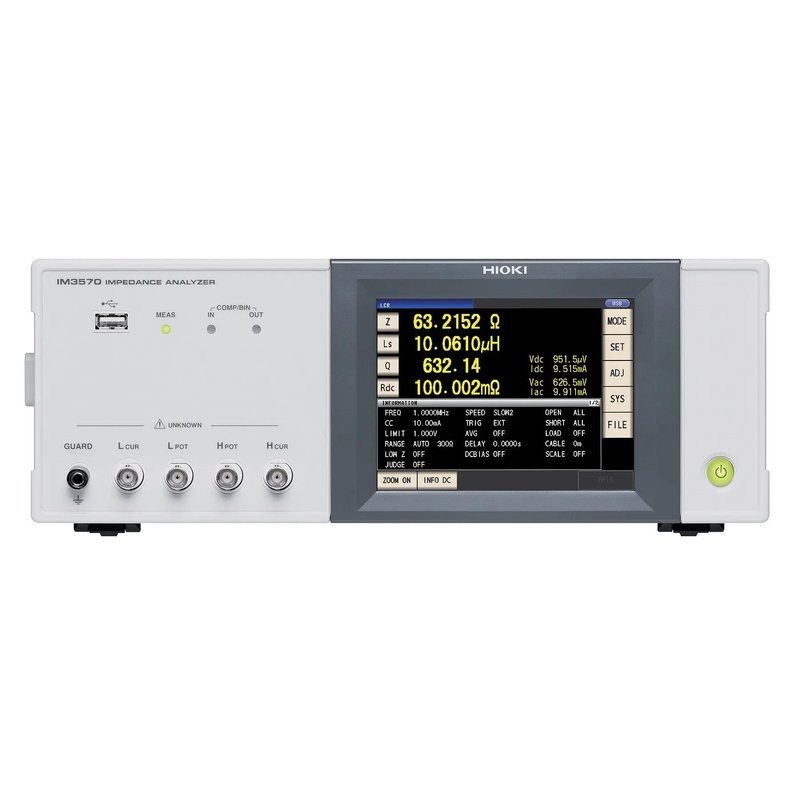

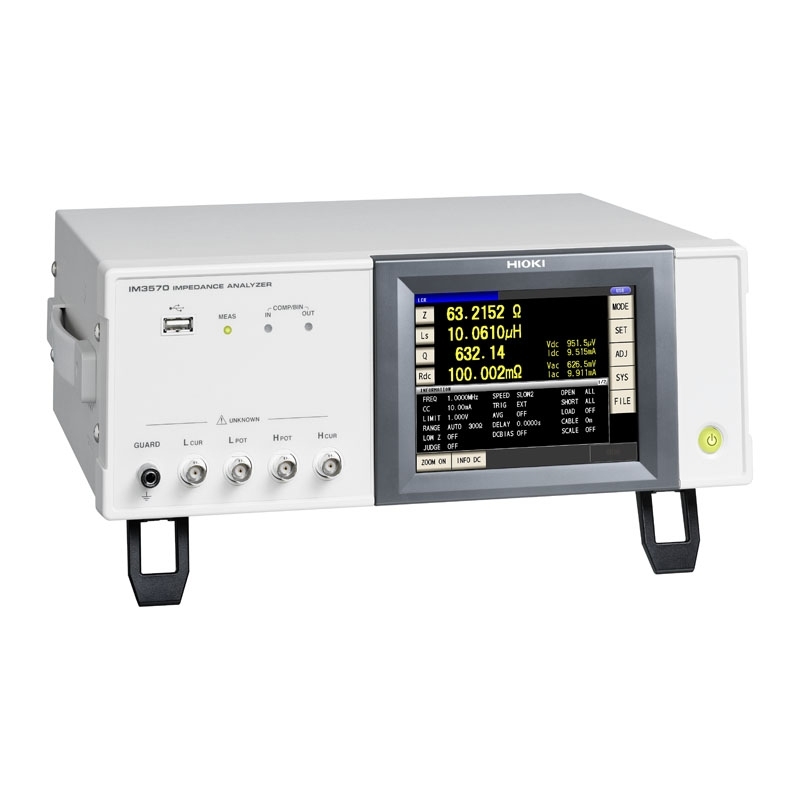

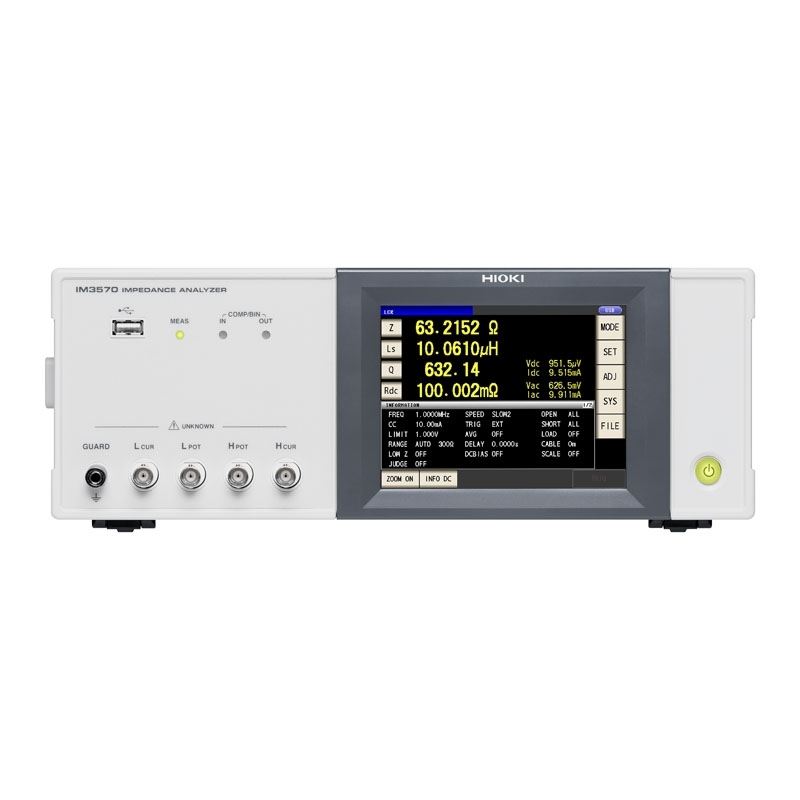

Der HIOKI IM3570 vereint die Geschwindigkeit eines modernen LCR-Messgeräts mit den erweiterten Möglichkeiten eines Impedanz-Analysators. Sein Frequenzbereich von 4 Hz bis 5 MHz ermöglicht schnelle Prüfungen in der Fertigung ebenso wie präzise Messungen in der Entwicklung. Bei 100 kHz erreicht das Gerät Messzeiten von nur 0,5 ms, bei 1 kHz 1,5 ms. Mit einer Grundgenauigkeit von ±0,08 % bei der Impedanz und ±0,05° bei der Phase liefert der IM3570 stabile und reproduzierbare Ergebnisse über einen großen Bereich von 1 mO bis 200 MO.

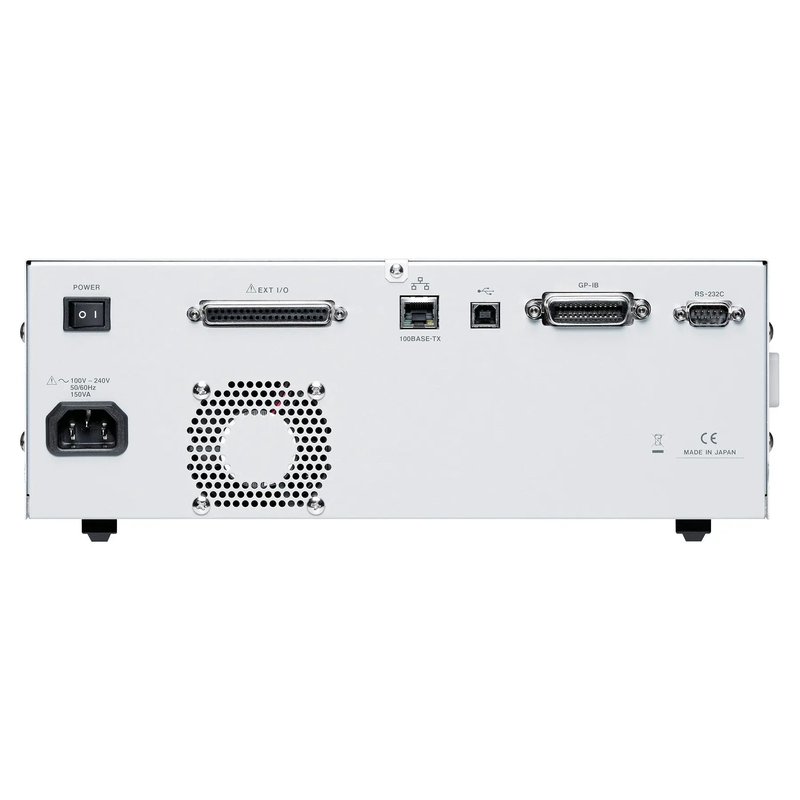

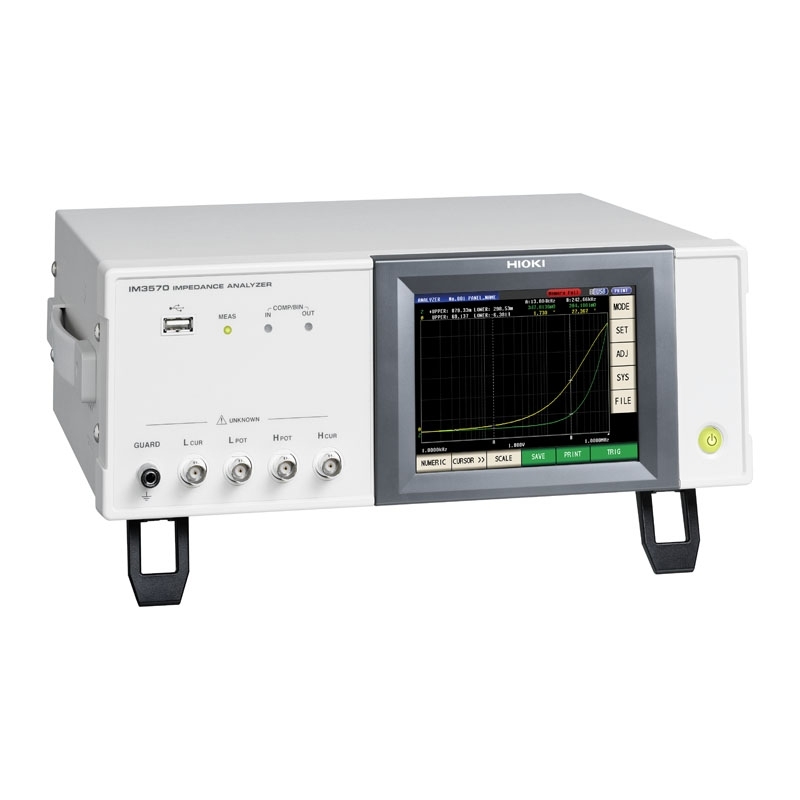

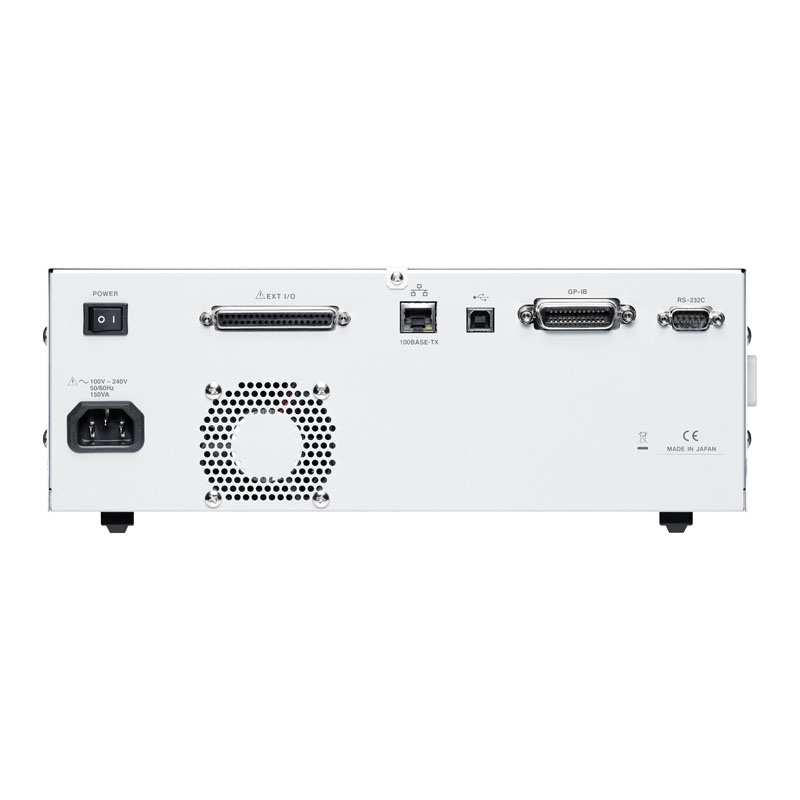

Das Gerät unterstützt verschiedene Messmodi wie LCR-, Sweep- und Dauermessungen. Vergleichs- und BIN-Funktionen erleichtern automatisierte Gut/Schlecht-Bewertungen, während Frequenz- und Pegel-Sweeps für die Analyse von Filtern, Resonanzschaltungen oder piezoelektrischen Bauteilen genutzt werden können. Ein 5,7" Farb-Touchdisplay sorgt für eine intuitive Bedienung, und über USB, LAN, RS-232C, GPIB und Handler I/O lässt sich der IM3570 einfach in bestehende Prüfumgebungen integrieren.
Optionale Ersatzschaltbildanalyse

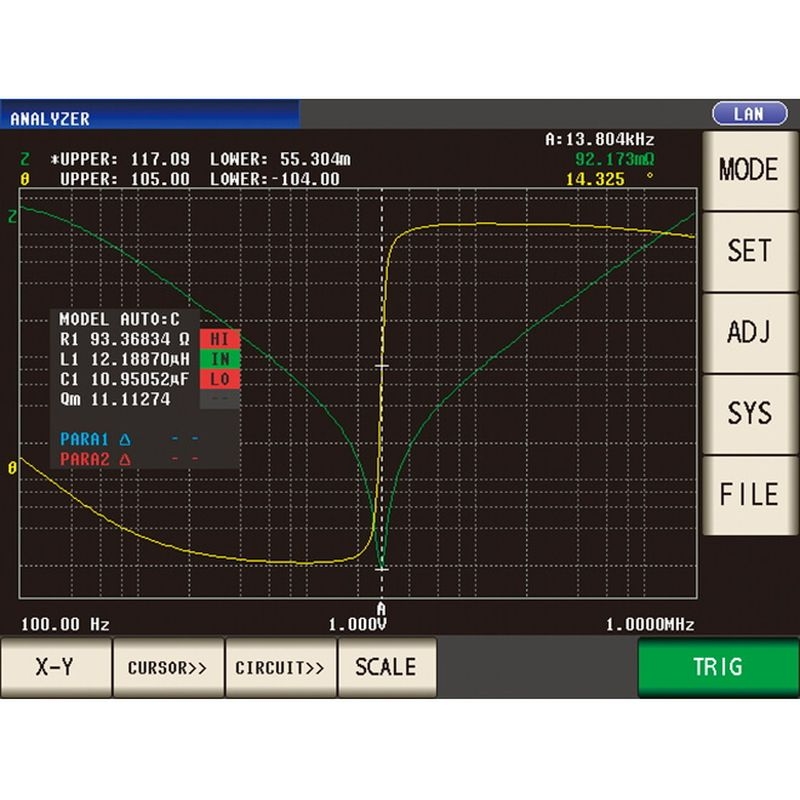

Für erweiterte Anwendungen steht die optionale IM9000-Firmware zur Verfügung. Sie ergänzt den IM3570 um automatische Ersatzschaltbildmodelle zur detaillierten Bewertung frequenzabhängiger Eigenschaften. Insgesamt stehen fünf Modellvarianten zur Auswahl, darunter ein Vier-Element-Modell für piezoelektrische Bauelemente. Außerdem können Nyquist- und Admittanzdarstellungen direkt angezeigt werden. Die IM9000 muss beim Kauf mitbestellt werden, da eine nachträgliche Installation nicht möglich ist. Dieses Modell enthält die Firmware nicht und entspricht der Standardvariante.
Hauptmerkmale
- Frequenzbereich 4 Hz bis 5 MHz
- Messgeschwindigkeit 0,5 ms bei 100 kHz (Fast Mode)
- Grundgenauigkeit: Impedanz ±0,08 %, Phase ±0,05°
- Prüfsignalpegel 5 mV bis 5 V und 10 µA bis 100 mA
- Garantierter Messbereich von 1 mO bis 200 MO
Typische Anwendungen
- Schnelle Prüfung von Kondensatoren, Induktivitäten, Widerständen und Wickelbauteilen
- Hochpräzise Messung niederohmiger Komponenten wie Polymer-Kondensatoren
- Frequenz- und Pegel-Sweeps für Filter-, Resonanz- und Piezoanalysen
- Wareneingangsprüfung und automatisierte Gut/Schlecht-Bewertung in der Fertigung
| Art: | Impedanz-Analysator |
|---|---|
| Frequenzbereich: | 5MHz |
| Grundgenauigkeit: | 0.0008 |
| Produktserie: | Hioki IM3500 |
Zubehör
HIOKI 9262
Abmessungen der zu prüfenden Probe: Durchmesser 0,3 bis 2mm, Abstand mindestens 5mm
HIOKI L2001
Kabellänge 730mm, Pinzettenöffnung 0,3mm bis 6mm
Lieferumfang: Bedienhandbuch und Korrekturschablone für Pinzettenöffnung
HIOKI 9268-10
für IM35xx, IM75xx, benötigt eine Spannungsquelle
HIOKI 9269-10
HIOKI IM9110
HIOKI IM9100
