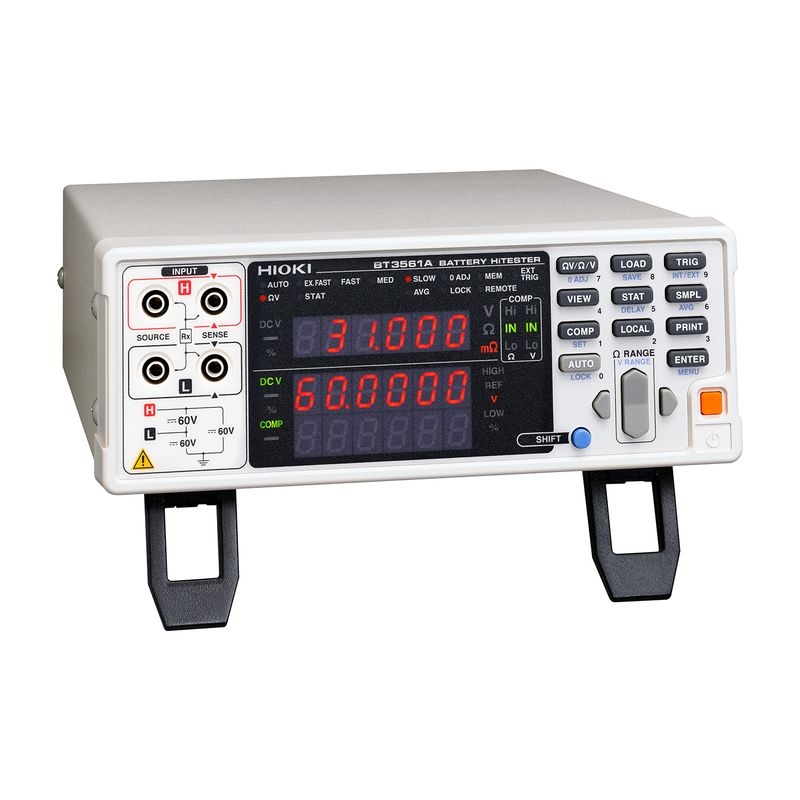

HIOKI BT3561A

Die BT3561A, BT3562A und BT3563A Batterietester ermöglichen die gleichzeitige, hochpräzise Messung des Innenwiderstands (AC-IR) zur Prüfung der Leistung von Lithium-Ionen-Batterien und der Leerlaufspannung (OCV) zur Prüfung der Batteriesicherheit. In einigen Anwendungen werden Lithium-Ionen-Batterien als Pack- oder Modulbatterien eingesetzt, die aus mehreren miteinander verbundenen Zellen bestehen.
Schwankungen in der Zellqualität können jedoch dazu führen, dass modulare Batterien nicht die erwartete Leistung erbringen, weshalb es wichtig ist, Zellen mit einheitlicher Qualität herzustellen. Eine genaue, effiziente Messung dient dazu, Schwankungen der Zellen in der Anfangsphase der Produktion zu reduzieren und hilft den Herstellern, sichere Modul- und Pack-Batterien zu produzieren, die eine lange Lebensdauer haben.

Diese Geräte bieten die ideale Lösung für Hersteller von Hochleistungs-Lithium-Ionen-Batteriezellen, Batteriepacks und Produktionsanlagen im Bereich Qualitätsprüfung, Versandprüfungsprozessen und Abnahmeprüfungen.

Schlüssel-Eigenschaften
1. NEU: Vereinfachte Entwicklung von automatischen Großprüfsystemen
Das bemerkenswerteste Merkmal der neuen Produkte ist eine 3× höhere Toleranz für den Pfadwiderstand (die Widerstandskomponente, die den Pfad zwischen dem Messgerät und der zu prüfenden Batterie charakterisiert) im Vergleich zu früheren Modellen.
Der Pfadwiderstand umfasst den Verdrahtungswiderstand der Kabel und Relais (die zum automatischen Umschalten der Verbindung zwischen Messgerät und Batterie bei der Messung mehrerer Batterien verwendet werden), die das System benötigt, sowie den Kontaktwiderstand, der durch die Abnutzung der Messspitzen entsteht.
Messfehler treten auf, wenn dieser Pfadwiderstand einen bestimmten Wert übersteigt, was zu Produktionsstillständen führt und Kosten und Arbeitsstunden kostet, da die Hersteller verpflichtet sind, Systeme mit einem geringeren Pfadwiderstand zu bauen. Diese Problematik hat sich als Hindernis für die Arbeit vor Ort erwiesen.
Die deutlich verbesserte Wegwiderstandstoleranz der neuen Geräte reduziert die durch die Auswirkungen des Wegwiderstands verursachten Linienstillstände und die für die Entwicklung von Lösungen aufgewendeten Arbeitsstunden, was zu einer erheblichen Senkung der Betriebskosten führt, die mit dem Wartungsmanagement von automatischen Prüfsystemen verbunden sind, insbesondere bei groß angelegten Implementierungen.
Bislang mussten die Hersteller Schalttafeln mit Relais herstellen, um eine mehrkanalige Messung zu erreichen. Dieser Ansatz war nicht nur arbeitsintensiv, sondern aufgrund seiner Tendenz zur Erzeugung von Messfehlern auch schlecht für hochpräzise Messungen geeignet. Der Switch Mainframe SW1001/SW1002 von Hioki, ein Mehrkanal-Schalter, ist nicht nur so konstruiert, dass er sich leicht in Systeme einbinden lässt, sondern bietet auch eine äußerst zuverlässige Mehrkanalmessung mit minimalem Messfehler.

Schnelle Batterie-Diagnose mit dem BATTERY HiTESTER BT3561
Überprüfung von Hochspannungs-Batteriepacks und Batteriemodule während der Fertigung.

• Für Batteriespannungen bis zu 22V DC
• Sampling time: EXTRA-FAST: 4 ms, FAST: 12 ms, MEDIUM: 35 ms, SLOW: 150 ms
• 300 mO bis 3 O Innenwiderstandsbereich
• Test kleiner Batterie-Packs
