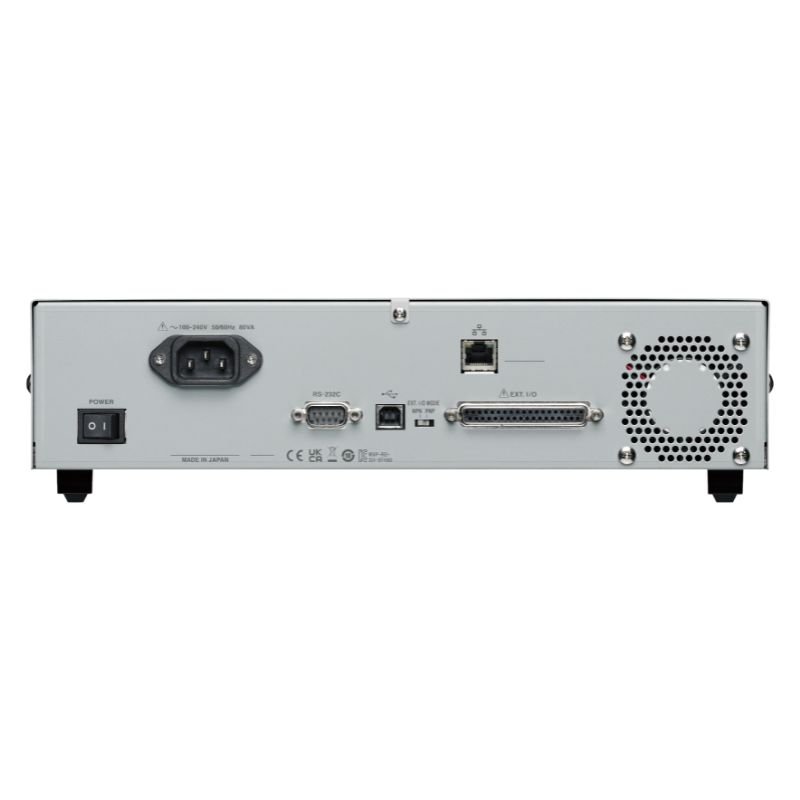

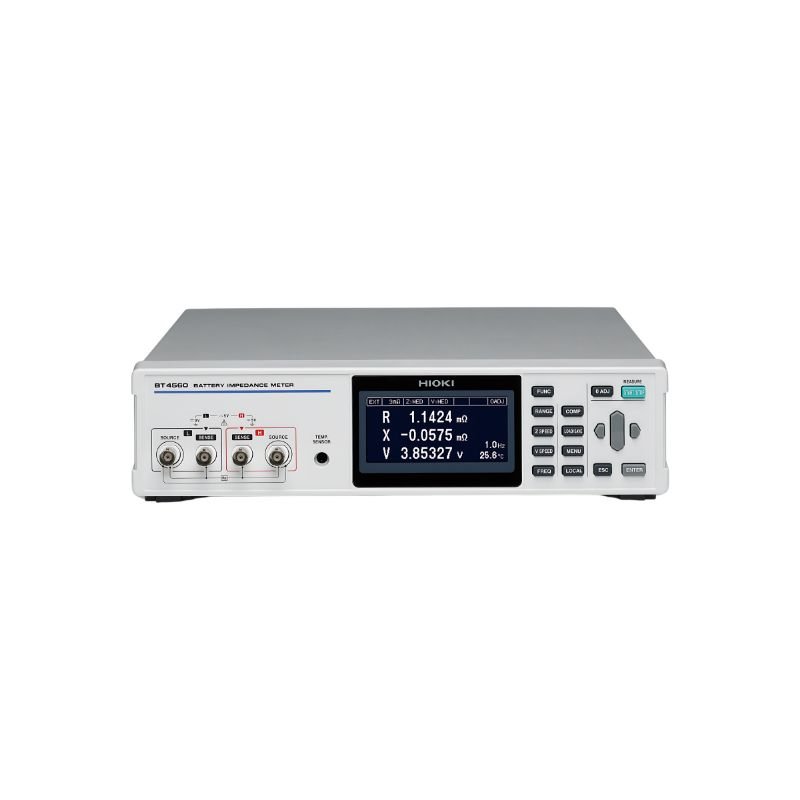

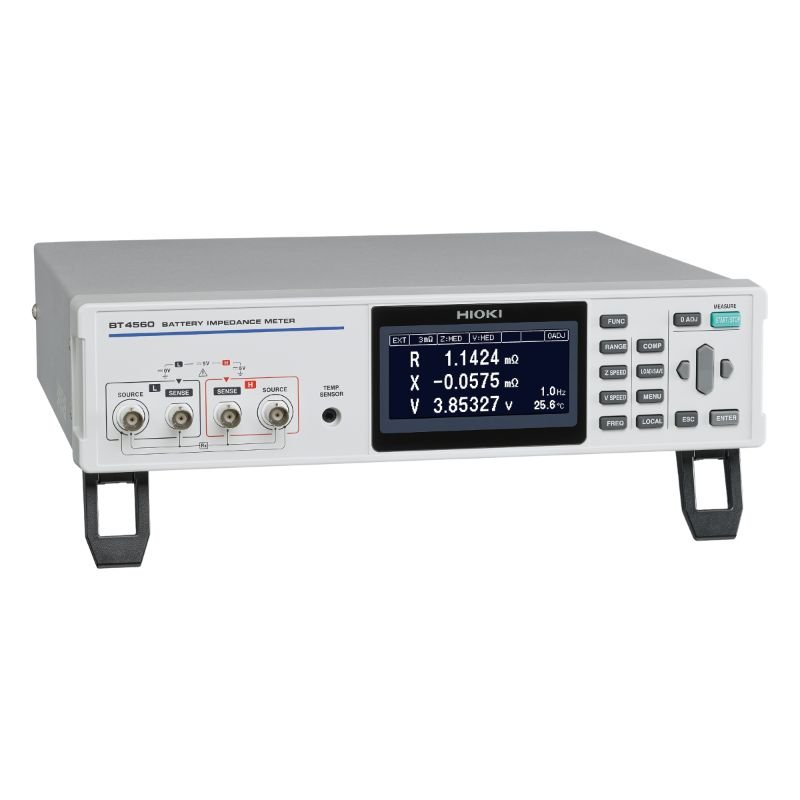

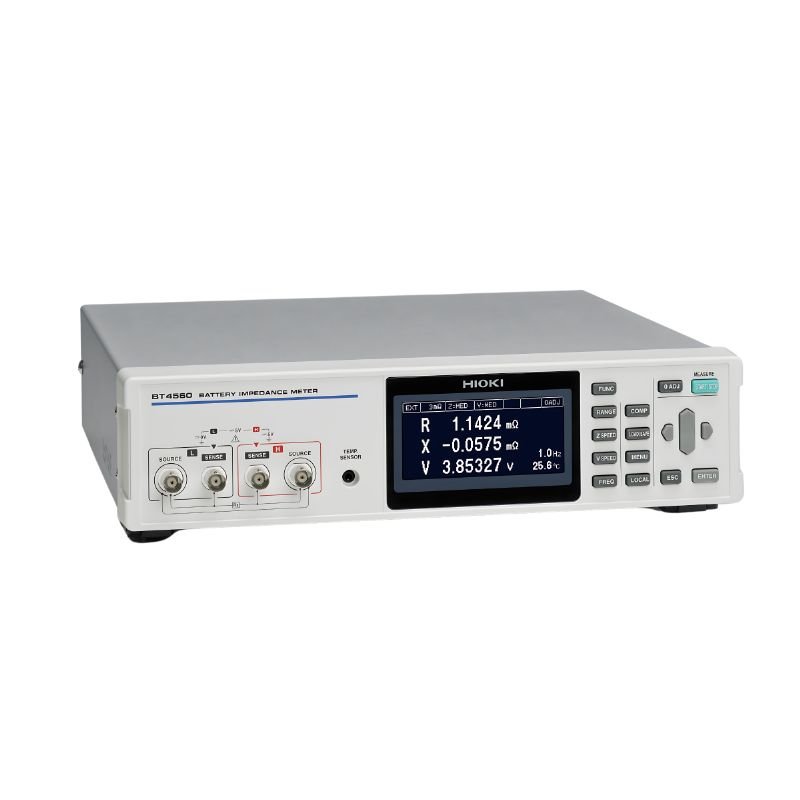

HIOKI BT4560-60

Das Batterie-Impedanz-Messgerät für Li-Ion Batterien Hioki BT4560-60 kann EIS-Messungen schnell und einfach in Anwendungen von Forschung und Entwicklung bis hin zur Fertigung durchführen. Er bietet hochpräzise Messmöglichkeiten zur Qualitätskontrolle von Hochkapazitätsbatterien und kann zu einem Evaluationssystem erweitert werden, um effizient mehrere Batterien zu messen. Zusätzlich vereinfacht eine neue LAN-Schnittstelle den Aufbau eines Testsystems und bietet zusätzlichen Komfort.

Die elektrochemische Impedanzspektroskopie (Electrochemical Impedance Spectroscopy) ist eine Art von Test, der den Impedanzverlauf einer Batterie über einen breiten Frequenzbereich mittels kleiner Wechselstromsignale misst. Diese Technik liefert detaillierte Einblicke in Eigenschaften wie den Innenwiderstand der Batterie und die Elektrodenreaktionen. Sie hilft, das Verhalten und die Leistung der Batterie zu verstehen, was sie nützlich für Anwendungen in Forschung und Entwicklung sowie in der Qualitätskontrolle macht.

Das Modell BT4560-60 erweitert den Messfrequenzbereich für Impedanzanalysen deutlich – von bisher 1050 Hz auf bis zu 10 kHz. Damit eignet es sich ideal für die Untersuchung hochfrequenter elektrochemischer Prozesse, wie etwa die Dynamik der Solid Electrolyte Interface (SEI) oder die Materialeigenschaften von Separatoren. Diese Erweiterung ermöglicht tiefere Einblicke in das Verhalten elektrochemischer Zellen und unterstützt präzise Analysen in Forschung und Entwicklung. Abgesehen vom erweiterten Frequenzbereich entspricht das BT4560-60 in Ausstattung und Bedienung vollständig dem BT4560-50.

Features

Verwalten Sie den Ladungstransferwiderstand (Rct), den Elektrolytwiderstand (Rel) und den Diffusionswiderstand, um die Qualität der Batteriezelleninspektionen zu verbessern.

• Stellen Sie Ihre eigene Messfrequenz zwischen 0,01 Hz und 1,05 kHz ein
• Verwenden Sie niedrige Frequenzen zur Messung des Ladungsübergangswiderstands und des Diffusionswiderstands
• Verwenden Sie hohe Frequenzen zur Messung von Elektrolytwiderstand und Schweißwiderstand
• Erstellen von Nyquist-Diagrammen (Cole-Cole) mit dem mitgelieferten Anwendungsprogramm
• Verwendung von Ersatzschaltbild-Analysesoftware zur Analyse interner Batteriefehler

Nyquist-Diagramme im Handumdrehen erstellen

• Nyquist-Diagramme (Cole-Cole) von Lithium-Ionen-Batterien können unschätzbare Einblicke in die Batteriechemie geben und bei Forschung und Entwicklung helfen. Diese Art der Analyse war bisher oft kompliziert, zeitaufwändig und teuer.
  Mit dem Batterie-Impedanz-Analysator BT4560 von Hioki, der an Ihren PC angeschlossen ist, können Sie schnell und einfach einen Frequenz-Sweep durchführen, wobei die Ergebnisse in Echtzeit aufgezeichnet werden.

Messung sehr niedriger Impedanzen von 1 mΩ oder weniger

• Einige Li-Ionen-Batterien mit hoher Kapazität haben eine interne Impedanz von weniger als 1 mΩ. Das BT4560-50 ist für die Messung sehr niedriger Impedanzen von 1 mΩ oder weniger mit hoher Stabilität und Reproduzierbarkeit ausgelegt.
