HIOKI IM3523A
3.148,00 €*
Bestellware, Versandfertig innerhalb 6 Wochen (Expressversand innerhalb 1 Woche auf Anfrage)
Lieferumfang: Netzkabel, Handbuch, Software-CD

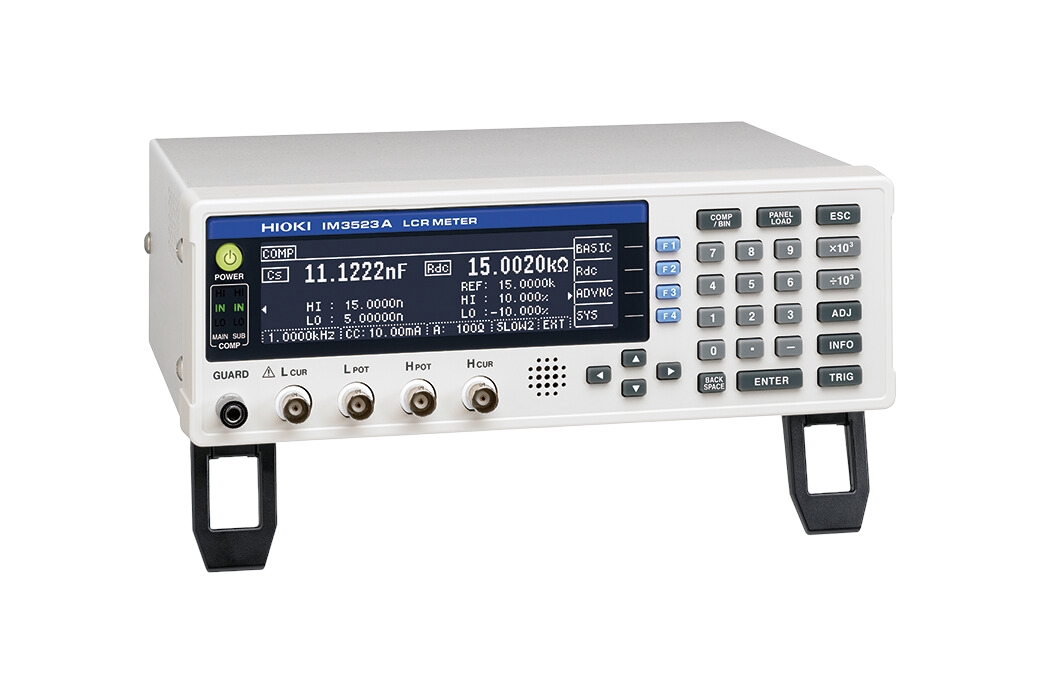

Das IM3523A ist ein präzises LCR-Messgerät für die Prüfung passiver Bauelemente in Labor, Entwicklung und Produktion. Es deckt einen breiten Frequenzbereich ab und ermöglicht schnelle, reproduzierbare Messungen. Dank flexibel einstellbarer Prüfsignalpegel eignet es sich für empfindliche Komponenten ebenso wie für leistungsstarke Induktivitäten.
Grundfunktionen
- Frequenzbereich 40 Hz bis 200 kHz
- Messgeschwindigkeit 2 ms typisch
- Grundgenauigkeit ±0,08%
- Prüfsignalpegel 5 mV bis 5 V bzw. 10 µA bis 50 mA
- AC-Impedanz- und DC-Widerstandsmessung
- Dauermessbetrieb mit automatischer Parameterumschaltung
Das Gerät deckt einen Impedanzmessbereich von 10 mO bis 200 MO ab und eignet sich damit für die Charakterisierung verschiedenster passiver Bauteile. Die Comparator- und BIN-Funktion erleichtern automatisierte Gut/Schlecht-Bewertungen, was insbesondere in Wareneingang und Serienfertigung von Vorteil ist. Kabellängenkorrektur für 0 m und 1 m sowie Vierleitungs-Kontaktprüfung erhöhen die Messstabilität und erkennen fehlerhafte Kontaktierungen zuverlässig. Optional verfügbare DC-Bias-Einheiten erweitern das Einsatzspektrum: Die DC-Bias-Spannungseinheit 9268-10 erlaubt externe Spannungsquellen bis ±40 V, während die DC-Bias-Stromeinheit 9269-10 Ströme bis 2 A unterstützt. Ein kontrastreiches LCD und eine klar strukturierte Bedienoberfläche erleichtern die tägliche Nutzung. Die kompakte Bauform und die kurze Messzeit ermöglichen einen hohen Durchsatz in automatisierten Testsystemen. Über USB, LAN und EXT I/O lässt sich das Messgerät problemlos in bestehende Prüfstände integrieren.
Besonderheiten und Features
- Impedanzmessbereich 10 mO bis 200 MO
- Kabellängenkorrektur und Vierleitungs-Kontaktprüfung
- Comparator- und BIN-Funktion für automatisierte Klassifizierung
- Unterstützung externer DC-Bias-Einheiten
- Kompakte Bauform für automatisierte Prüfplätze
- Monochromes LCD für klare Darstellung

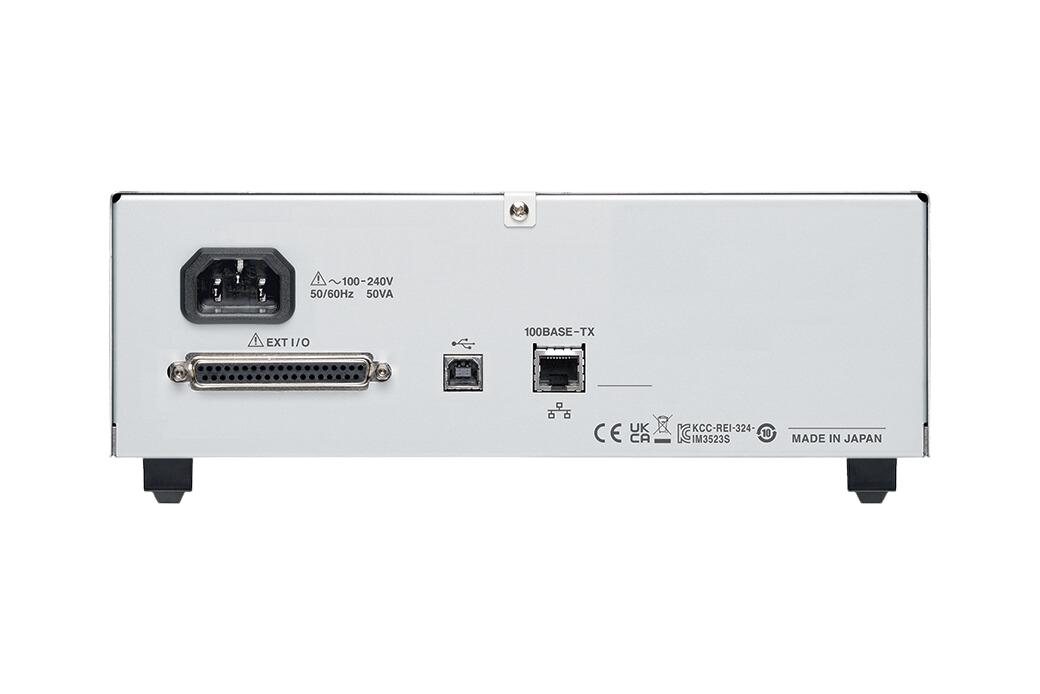

Schnittstellen und Kommunikationsmöglichkeiten
- USB
- LAN 100BASE-T
- EXT I/O für Handler-Integration
Für erweiterte Messaufgaben steht umfangreiches Zubehör wie 4-Pol-Messkabel, Pinzettenadapter oder DC-Bias-Einheiten zur Verfügung, sodass sich das IM3523A flexibel in unterschiedliche Prüf- und Laborumgebungen integrieren lässt.
| Art: | LCR-Meter |
|---|---|
| Frequenzbereich: | 200kHz |
| Grundgenauigkeit: | 0.0005 |
| Produktserie: | Hioki IM3500 |
Zubehör

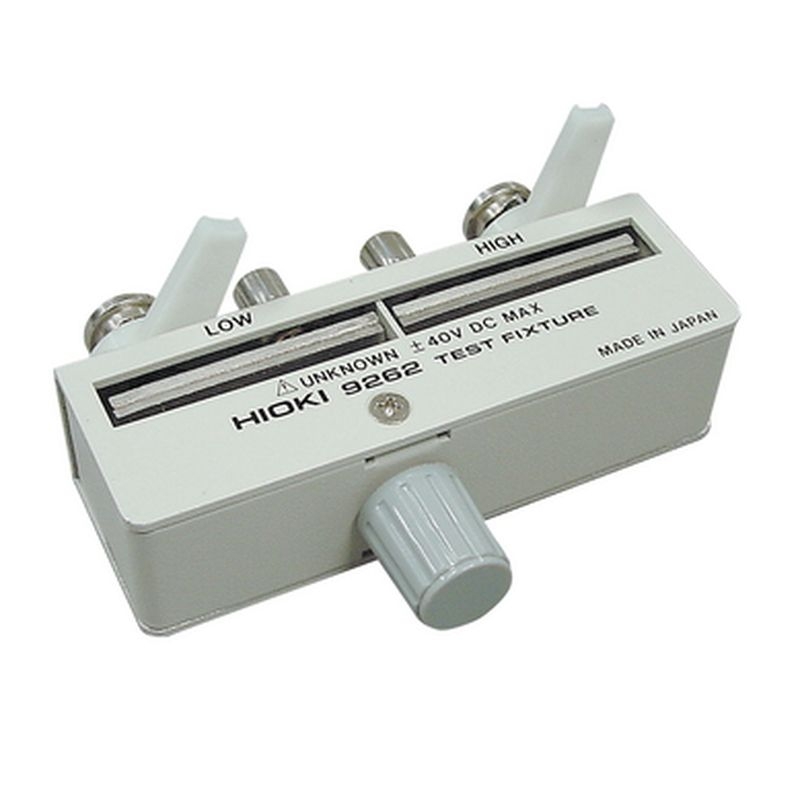

HIOKI 9262
Abmessungen der zu prüfenden Probe: Durchmesser 0,3 bis 2mm, Abstand mindestens 5mm

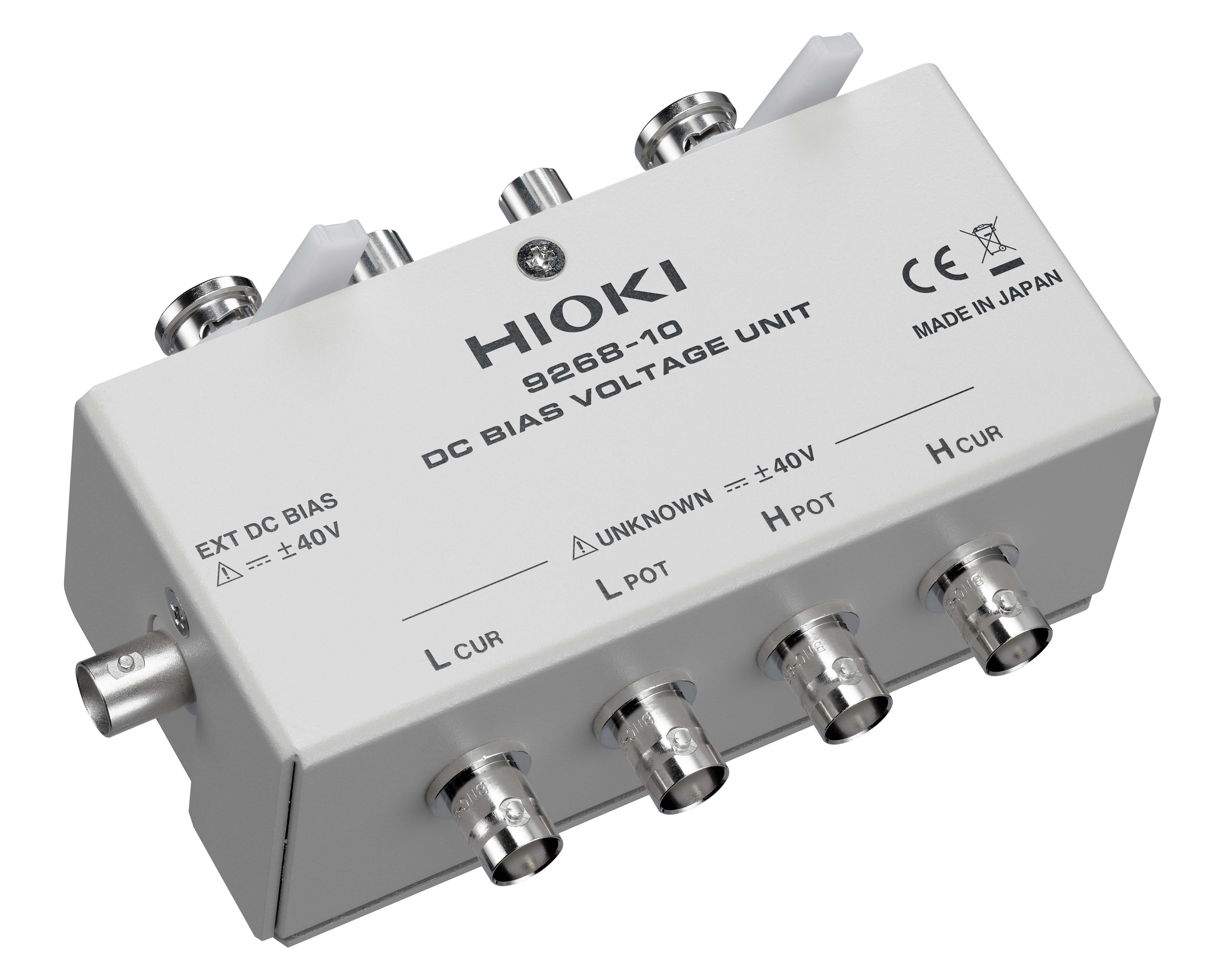

HIOKI 9268-10
für IM35xx, IM75xx, benötigt eine Spannungsquelle

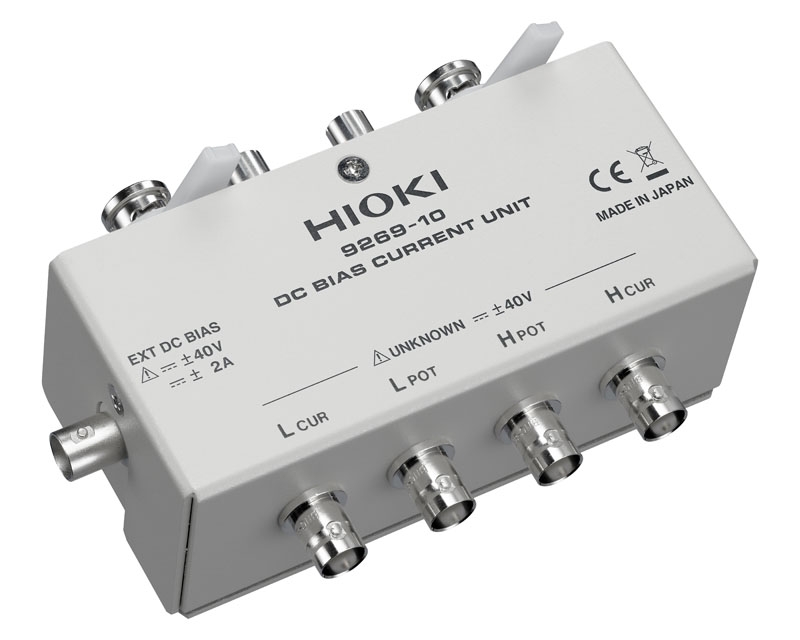

HIOKI 9269-10

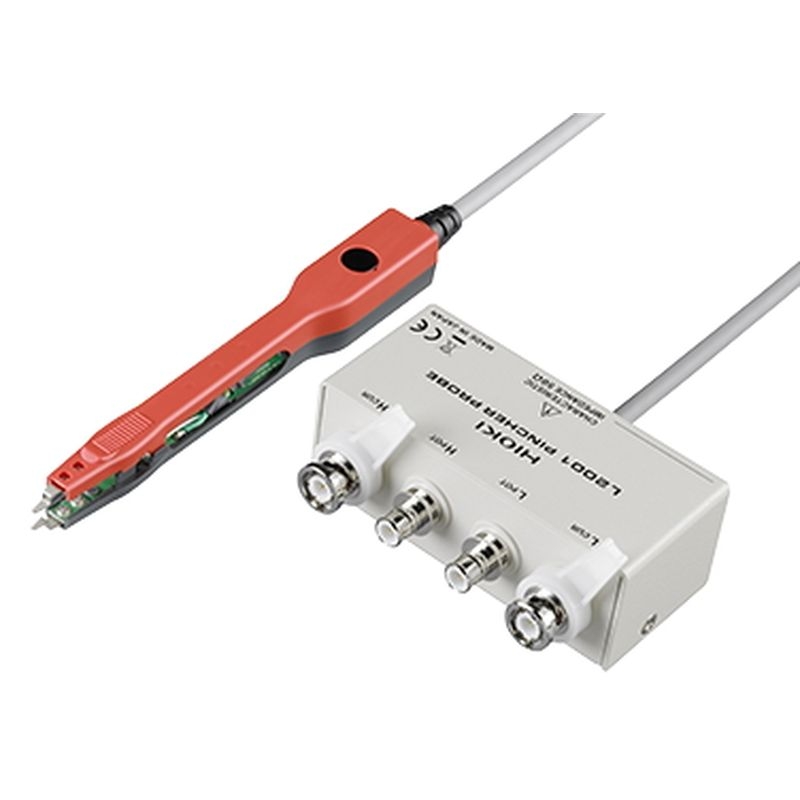

HIOKI L2001
Kabellänge 730mm, Pinzettenöffnung 0,3mm bis 6mm
Lieferumfang: Bedienhandbuch und Korrekturschablone für Pinzettenöffnung

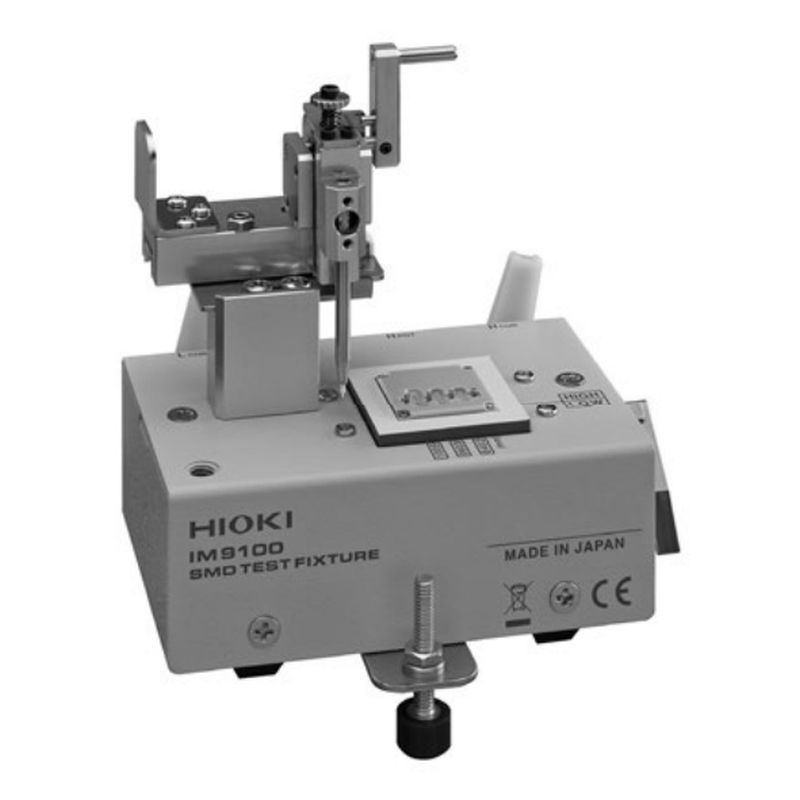

HIOKI IM9100

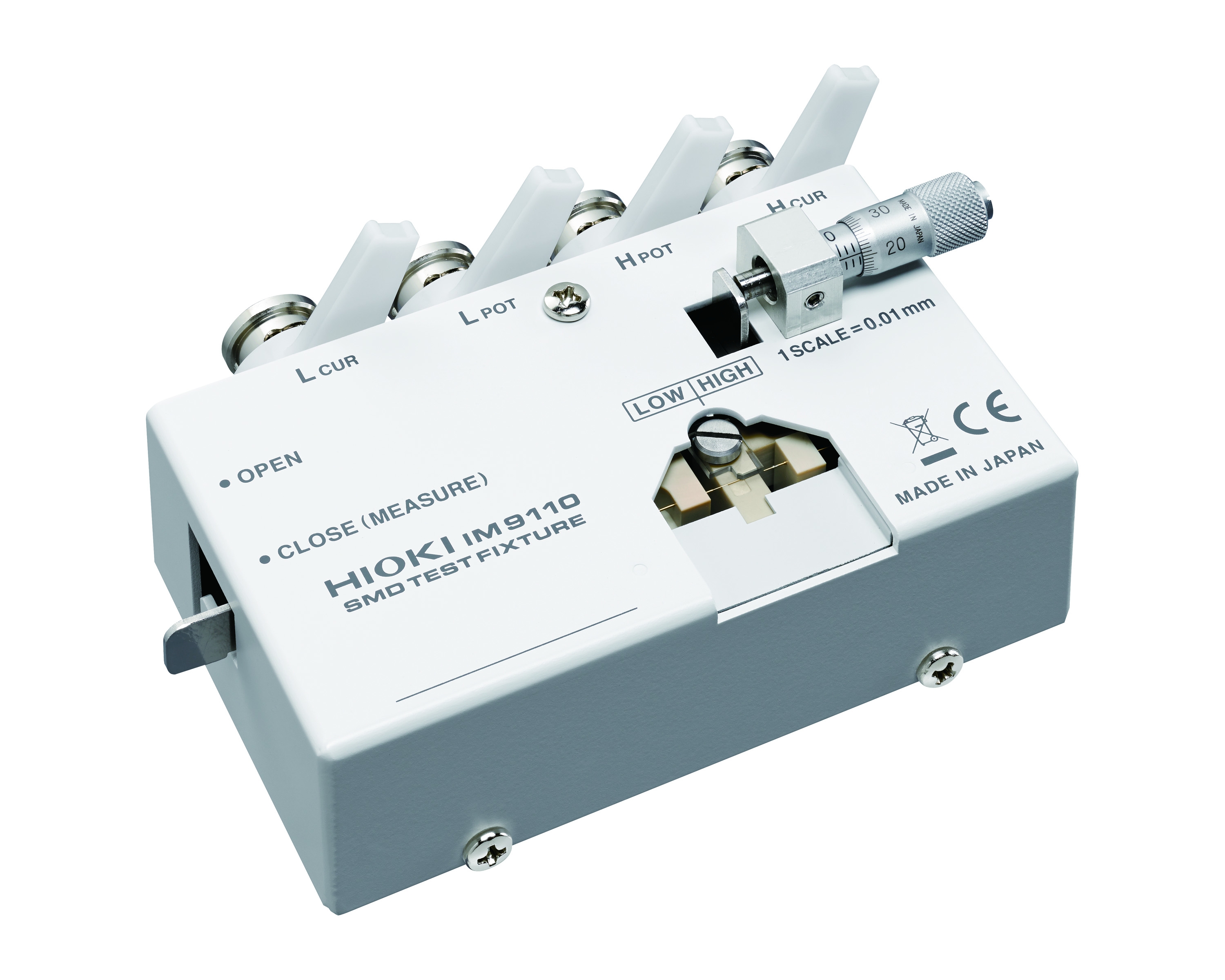

HIOKI IM9110
