HIOKI IR5051
CAT III 2000 V, Ausführung für Photovoltaikanwendungen, DC Messung bis 2000V, Widerstandsmessung an PV bis 100GOhm

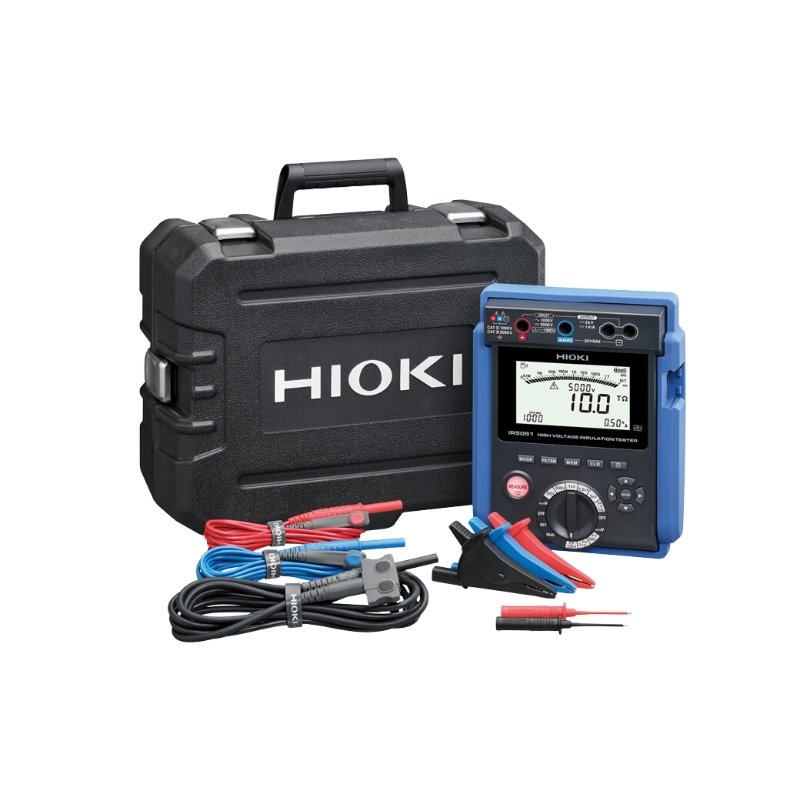

Lieferumfang: Messleitung rot Länge 3m (L9850-01), Messleitung schwarz Länge 3m (L9850-02), Messleitung blau Länge 3m (L9850-03), Krokodilklemme rot (L9851-01), Krokodilklemme schwarz (L9851-02), Krokodilklemme blau (L9851-03), Prüfspitzenset rot/schwarz (L9852), Messspitzen-Set (L9852), Hartschalenkoffer (C0212), LR6-Alkalibatterie, Bedienhandbuch

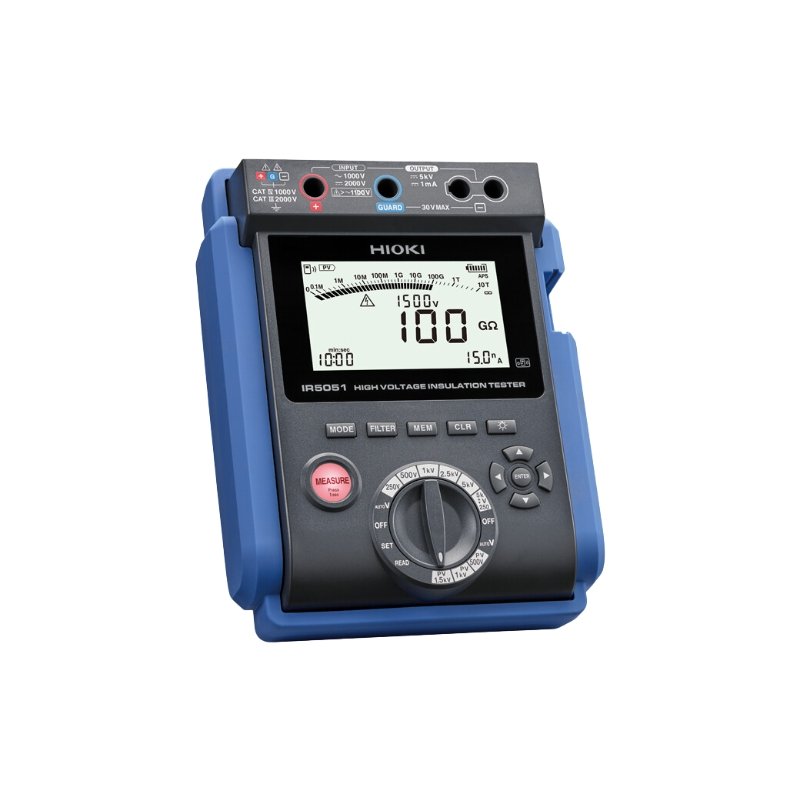

Das tragbare Hochspannungs-Isolationsprüfgerät IR5051 vereint klassische Isolationsmessfunktionen mit einem speziellen PV-Modus, der Isolationswiderstandsmessungen an Photovoltaikanlagen auch während der laufenden Stromerzeugung ermöglicht. Das Gerät bietet fünf Prüfspannungen von 250 V bis 5 kV sowie sieben Messbereiche für Isolationswiderstände von 10 MO bis 10 TO.
Was den IR5051 besonders macht, ist der physikalisch getrennte Messbereich für die Isolationsprüfung an Photovoltaikanlagen. Dieser spezielle Bereich ermöglicht Isolationswiderstandsmessungen an PV-Systemen mit Prüfspannungen bis 2000 V und Messbereichen bis 100 GO. Der entscheidende Vorteil: Es ist weder notwendig, auf Einbruch der Dunkelheit zu warten, noch muss die Stromerzeugung unterbrochen werden – der IR5051 führt Isolationsmessungen an PV-Anlagen auch tagsüber und während der Energieerzeugung durch. Und das in nur 4 Sekunden – ein entscheidender Vorteil, insbesondere bei mehreren hundert Messpunkten auf größeren PV-Anlagen.
Das kompakte, leichte Design macht den IR5051 zu einem idealen Werkzeug für den mobilen Einsatz. Der mitgelieferte Hartschalenkoffer schützt das Gerät zuverlässig vor Staub und Wasser in IP65-Umgebungen. Mit einer maximalen Nennspannung von 2000 V in Messkategorie CAT III ist das Gerät für sichere Messungen an entsprechend klassifizierten PV-Systemen ausgelegt. Eine automatische Entladefunktion erhöht die Sicherheit, indem sie nach der Messung vorhandene Restladungen ableitet. Abgeschirmte Messleitungen und eine Guard-Schaltung minimieren Störeinflüsse und sorgen für stabile, zuverlässige Messergebnisse.
Isolationswiderstandswerte sind für eine sofortige Einschätzung nützlich, reichen jedoch nicht aus, um Alterung, Feuchtigkeitseinfluss oder Verunreinigungen detailliert zu bewerten. Zudem schwankt der Isolationswiderstand mit Temperatur und Luftfeuchtigkeit, sodass eine einzelne Messung keine verlässliche Aussage über die langfristige Veränderung der Isolationseigenschaften zulässt. Der IR5051 verfügt über Messfunktionen für den Polarisation Index (Polarization Index, PI), das Dielektrische Absorptionsverhältnis (Dielectric Absorption Ratio, DAR) und die Dielektrische Entladung (Dielectric Discharge, DD), um eine umfassendere Beurteilung des Isolationszustands zu ermöglichen.
Der Polarisation Index (PI) bewertet den zeitlichen Verlauf des Isolationswiderstands und liefert Hinweise auf Alterung und Verschmutzung. Das Absorptionsverhältnis (DAR) erlaubt eine schnelle Einschätzung der Auswirkungen von Feuchtigkeit und Verunreinigungen. Die Funktion zur dielektrischen Entladung (DD) erkennt Alterungsprozesse im Inneren des Isoliermaterials, indem sie das Entladeverhalten gespeicherter elektrischer Ladungen erfasst. Durch die Kombination dieser Prüfmethoden ermöglicht der IR5051 eine präzisere Isolationsdiagnose, erhöht die Betriebssicherheit von Anlagen und senkt das Ausfallrisiko.
Der IR5051 kann mit dem optional erhältlichen Bluetooth-Adapter Z3210 ausgestattet werden. In Verbindung mit dem Adapter lassen sich Messdaten drahtlos an einen PC oder ein Tablet übertragen – zur vereinfachten Datenspeicherung und Analyse sowie zur Effizienzsteigerung im Arbeitsablauf.
| Art: | Isolationstester |
|---|
Zubehör

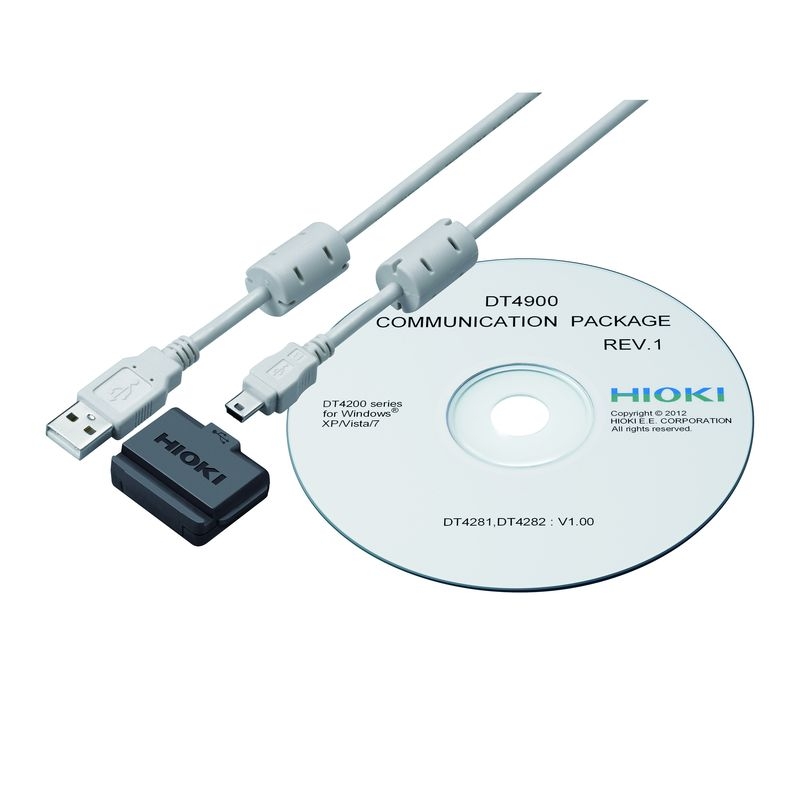

HIOKI DT4900-01
für Multimeter der Serien DT4250, DT4280, DT4261 und Isolationsmessgeräte der Serie IR5050
HIOKI Z3210
ermöglicht Verbindung mit der GENNECT Cross App
Z3210 – Bluetooth-Adapter
Der Bluetooth-Adapter Z3210 erweitert kompatible HIOKI-Messgeräte um eine drahtlose Schnittstelle. Dadurch lassen sich Messwerte komfortabel auf mobile Endgeräte oder PCs übertragen und viele Funktionen der angeschlossenen Geräte bequem aus der Ferne nutzen. Die kabellose Datenübertragung erleichtert die Dokumentation, erhöht die Flexibilität und macht Messabläufe deutlich effizienter.
Kompatible HIOKI-Geräte
Der Z3210 kann mit einer Vielzahl aktueller HIOKI-Messgeräte verwendet werden, darunter:
- Batterietester BT3554-50
- Wechselstromzangen-Leistungsmesser CM3286-50
- AC-Leckstrommesszangen CM4001, CM4002, CM4003
- Wechselstrom-Klemmenmessgerät CM4141-50
- AC/DC-Zangenmessgeräte CM4371-50, CM4373-50, CM4375-50
- Digital-Multimeter DT4261
- Erdungsmesszange FT6380-50
- Erdungsmessgerät FT6031-50
- Isolationstester IR4057-50
Alternative Produkte
HIOKI IR5050
CAT III 2000 V, CAT IV 1000, DC Messung bis 2000V, Standard Ausführung
Lieferumfang: Messleitung rot Länge 3m (L9850-01), Messleitung schwarz Länge 3m (L9850-02), Messleitung blau Länge 3m (L9850-03), Krokodilklemme rot (L9851-01), Krokodilklemme schwarz (L9851-02), Krokodilklemme blau (L9851-03), Prüfspitzenset rot/schwarz (L9852), Hartschalenkoffer (C0212), LR6-Alkalibatterie, Bedienhandbuch
Der IR5050 ist ein tragbares Hochspannungs-Isolationsprüfgerät mit fünf wählbaren Prüfspannungen von 250 V bis 5 kV und sieben Messbereichen für Isolationswiderstände von 10 MΩ bis 10 TΩ. Die Bluetooth-Schnittstelle ermöglicht in Verbindung mit dem optionalen Adapter Z3210 eine schnelle und effiziente Datenübertragung direkt auf Smartphones oder Tablets. Sein kompaktes Design und geringes Gewicht machen den IR5050 zum idealen Werkzeug für den Einsatz vor Ort. Der mitgelieferte Transportkoffer ermöglicht den Einsatz in IP65-Umgebungen und schützt zuverlässig vor Staub und Wasser.
Die Sicherheitskategorie CAT III bis 2000 V erlaubt den Einsatz an Hochspannungssystemen
dieser Klasse. Eine automatische Entladefunktion erhöht die Sicherheit, indem sie nach der Messung verbliebene Restladungen ableitet. Abgeschirmte Messleitungen und Guard-Anschlüsse minimieren Störeinflüsse und sorgen für stabile, zuverlässige Messergebnisse.
Isolationswiderstandswerte sind für eine erste Beurteilung nützlich, reichen jedoch nicht aus, um Alterung, Feuchtigkeitseinfluss oder Verunreinigungen detailliert zu bewerten. Zudem variiert der Isolationswiderstand mit Temperatur und Luftfeuchtigkeit, sodass eine einzelne Messung keine verlässliche Aussage über die langfristige Veränderung der Isolationseigenschaften zulässt. Um das zu berücksichtigen, verfügt der IR5050 über Messfunktionen für den Polarisation Index (Polarization Index, PI), das Dielektrische Absorptionsverhältnis (Dielectric Absorption Ratio, DAR) und die Dielektrische Entladung (Dielectric Discharge, DD), um eine umfassendere Beurteilung des Isolationszustands zu ermöglichen.
Der Polarisationsindex (PI) ist ein Prüfverfahren zur Bewertung der zeitabhängigen Veränderung des Isolationswiderstands in Isolationsmaterialien. Üblicherweise wird der PI als Verhältnis des Isolationswiderstands nach 10 Minuten angelegter Prüfspannung zum Wert nach 1 Minute angegeben. Der Polarisationsindex (PI) ist eine wichtige Kenngröße zur Diagnose von Kabelisolationen, da er unabhängig von Form und Größe der Isolation ist und empfindlich auf Feuchtigkeitsaufnahme reagiert.
Die Dielektrische Absorptionsrate (DAR) basiert auf derselben Messmethodik wie der PI, benötigt aber weniger Messzeit. DAR ist definiert als das Verhältnis der Isolationswiderstände, gemessen zwischen 30 Sekunden und 1 Minute nach Anlegen der Prüfspannung, zu den Werten, die im Zeitraum von 15 bis 30 Sekunden erfasst werden. Stabilisieren sich die Leckströme bereits innerhalb einer Minute, wird DAR wegen seiner Effizienz bevorzugt. Die Dielektrische Entladungsprüfung (DD-Test) ist besonders geeignet zur Diagnose von Mehrschichtisolationen. Sie bewertet innere Alterungserscheinungen, indem der Entladestrom und der Kapazitätswert des Isoliermaterials eine Minute nach Abschluss der Prüfung gemessen werden.
Durch die Kombination aus weitem Messbereich, umfassenden Diagnosefunktionen und benutzerfreundlicher Bedienung wird der IR5050 zu einem unverzichtbaren Messgerät für Fachleute, die effiziente und zuverlässige Isolationswiderstandsmessungen durchführen wollen. Er steigert signifikant die Sicherheit und Zuverlässigkeit kritischer elektrischer Anlagen, wie zum Beispiel Hochspannungskabel, und trägt zu einem stabilen Anlagenbetrieb sowie präzisen Diagnoseergebnissen bei.
HIOKI IR5051-90
CAT III 2000 V, Ausführung für Photovoltaikanwendungen, DC Messung bis 2000V, Widerstandsmessung an PV bis 100GOhm, Bundle mit Bluetooth Adapter
Lieferumfang: Messleitung rot Länge 3m (L9850-01), Messleitung schwarz Länge 3m (L9850-02), Messleitung blau Länge 3m (L9850-03), Krokodilklemme rot (L9851-01), Krokodilklemme schwarz (L9851-02), Krokodilklemme blau (L9851-03), Prüfspitzenset rot/schwarz (L9852), Messspitzen-Set (L9852), Hartschalenkoffer (C0212), LR6-Alkalibatterie, Bedienhandbuch, Bluetoothe Adapter (Z3210)
Das tragbare Hochspannungs-Isolationsprüfgerät IR5051-90 besteht aus dem Messgerät IR5051 und dem Bluetooth-Adapter Z3210. Klassische Isolationsmessfunktionen werden mit einer speziellen PV-Funktion kombiniert, die Prüfungen an Photovoltaikanlagen auch während der Stromerzeugung ermöglicht. Fünf Prüfspannungen von 250 V bis 5 kV sowie sieben Messbereiche für die Isolationsprüfung von 10 MΩ bis 10 TΩ stehen zur Verfügung. Über die integrierte Bluetooth-Schnittstelle lassen sich die Messdaten direkt an Smartphones oder Tablets übertragen – für eine schnelle und effiziente Dokumentation.
Was den IR5051 auszeichnet, ist ein eigener, speziell für PV-Isolationsprüfungen vorgesehener Messbereich. Dieser erlaubt Prüfspannungen bis 2000 V und Messungen von Isolationswiderständen bis 100 GΩ. Weder muss die Stromerzeugung unterbrochen noch auf Einbruch der Dunkelheit gewartet werden – der IR5051 führt Isolationsmessungen an PV-Anlagen auch tagsüber im laufenden Betrieb durch, und das in nur 4 Sekunden pro Messung. Besonders bei mehreren hundert Messpunkten auf größeren PV-Anlagen spart das erheblich Zeit.
Für den Einsatz vor Ort konzipiert, kombiniert der IR5051 ein kompaktes, leichtes Design mit robustem Schutz. Der mitgelieferte Hartschalenkoffer schützt das Gerät zuverlässig vor Staub und Wasser in IP65-Umgebungen. Mit einer maximalen Nennspannung von 2000 V bei Messkategorie CAT III ist das Gerät für sichere Prüfungen an entsprechend klassifizierten PV-Systemen ausgelegt. Eine automatische Entladefunktion leitet verbleibende Restladungen nach der Messung ab. Abgeschirmte Messleitungen und eine integrierte Guard-Schaltung minimieren Störeinflüsse und sorgen für stabile, zuverlässige Messergebnisse.
Isolationswiderstandswerte ermöglichen eine schnelle Ersteinschätzung, reichen jedoch nicht aus, um Alterung, Feuchtigkeitseinfluss oder Verschmutzung im Detail zu beurteilen. Zudem unterliegen die Messwerte Schwankungen durch Temperatur und Luftfeuchtigkeit, wodurch eine einzelne Messung für die langfristige Bewertung des Isolationszustands wenig aussagekräftig ist. Der IR5051 bietet daher zusätzliche Prüfverfahren: Polarisation Index (Polarization Index, PI), Dielektrisches Absorptionsverhältnis (Dielectric Absorption Ratio, DAR) und Dielektrische Entladung (Dielectric Discharge, DD) – für eine fundiertere Zustandsbewertung der Isolierung.
Der Polarisation Index erfasst die Veränderung des Isolationswiderstands über die Zeit und liefert Hinweise auf Alterung und Oberflächenverunreinigungen. Das Absorptionsverhältnis (DAR) bietet eine schnelle Einschätzung zum Einfluss von Feuchtigkeit und Verschmutzung. Die Funktion zur dielektrischen Entladung (DD) macht Alterung tief im Isoliermaterial sichtbar, indem sie das Entladeverhalten gespeicherter elektrischer Ladungen analysiert. Diese Verfahren ermöglichen eine genauere Beurteilung des Isolationszustands und tragen dazu bei, die Betriebssicherheit von Anlagen zu erhöhen und Ausfälle zu vermeiden.
Das IR5051-90 beinhaltet als Set den Bluetooth-Adapter Z3210. Die kabellose Datenübertragung per Bluetooth an einen PC oder ein Tablet vereinfacht die Datenspeicherung und -auswertung und unterstützt einen effizienten Arbeitsablauf.
