DC-Stromversorgung, programmierbar, 1 oder 2 Channel, NEXSIM, Advanced Solar Power Simulator, 1U, mit ein oder zwei unabhängigen Channelkonfigurationen, Elgar SAS-System, 2µ-Sekunden-Nebenschlusserholung, Spitzenleistungsaufzeichnung, aktive Blindleistungskompensation, OVP, OCP, LAN, vollständige Fernsteuerung über AMETEK SAS-Software oder SCPI

Der Advanced Solar Power Simulator (ASPS) ist ein leistungsstarkes Solar-Array-Simulationsnetzgerät für die Entwicklung, Verifikation und den Systemtest moderner Satelliten. Er simuliert reale Solargeneratoren präzise und sicher von SmallSats bis hin zu geostationären Plattformen.

Grundfunktionen

• Zwei unabhängige, galvanisch getrennte Kanäle mit je 600 W oder ein kombinierter 1200-W-Kanal im 1U-Gehäuse
• Ausgangsspannungsbereich von 40 V bis 220 V
• Ausgangsströme von 2,72 A bis 20 A
• Digitale Regelung über DSP
• Lokale Bedienung über Farb-Touchpanel

Der ASPS gehört zur NEXSIM-Produktfamilie für Raumfahrt-Energiesimulationen und bietet eine branchenführende Shunt-Umschalt-Erholzeit von lediglich 2 µs. Dadurch eignet sich das Gerät optimal für schnelle PWM-Shunt-Regelungen in Satelliten-PCDUs und ermöglicht eine besonders realistische Leistungsübertragung. Die Simulation unterstützt unterschiedliche Regelungstopologien wie S3R, S4R, Direktanbindung und Peak Power Tracking. Für Eclipse-Szenarien lassen sich bis zu 32 IV-Kurven mit jeweils bis zu 32 Segmenten speichern, wobei jede Phase eine Dauer von bis zu 4,66 Stunden haben kann. Die interpolierten virtuellen IV-Kurven werden bis zu 100-mal pro Sekunde ausgeführt und sorgen für fließende Übergänge. Um empfindliche Satellitensysteme zu schützen, verfügt der ASPS über mehrstufige Über- und Unterspannungs- sowie Überstromschutzmechanismen. Zusätzlich sorgt ein extrem schneller elektronischer Leistungsschutzschalter mit 10 µs Reaktionszeit für eine sofortige Abschaltung im Fehlerfall. Die Auslegung unterstützt den Einsatz in normorientierten Entwicklungsumgebungen nach gängigen Raumfahrt- und Sicherheitsstandards nach IEC- und EN-Richtlinien.

Besonderheiten und Features

• Peak Power Tracking Funktion
• Primäre, sekundäre und zusätzliche Schutzebenen gegen Überstrom und Überspannung
• Elektronischer Ausgangs-Leistungsschutzschalter
• Integrierter Fehler- und Ereignisdatenspeicher
• Power-On-Self-Test
• Aktive Leistungsfaktorkorrektur
• Statusanzeige der Kanäle über farbcodierte Touchpanel-Darstellung

Schnittstellen und Kommunikationsmöglichkeiten

• Standard-LAN-Schnittstelle (Ethernet)
• Fernsteuerung über AMETEK SAS Software
• SCPI-Befehlsunterstützung für automatisierte Tests

Der Advanced Solar Power Simulator lässt sich flexibel mit weiteren Raumfahrt-Testsystemen und Stromversorgungen aus der NEXSIM-Serie kombinieren. Optionales Zubehör sowie die Integration in bestehende Testumgebungen ermöglichen eine skalierbare und zukunftssichere Lösung für anspruchsvolle Satellitenprogramme.

AC-Stromversorgung, programmierbar, 1/3 Channel, bis 312V / 67,2A, bis 18000W, Asterion ASC Serie, California Instruments, 14U, Auto-Range, AC-Transienten-Funktion, integrierte Testsequenz- und Aufzeichnungsfunktion, OVP, OCP, OTP, LAN, USB, RS232, optional GPIB

Die Asterion ASC Serie von California Instruments bietet hochleistungsfähige programmierbare AC-Stromquellen mit einer Leistung von 4500 VA bis 36000 VA. Diese Geräte sind ideal für Anwendungen in der Elektronikprüfung, Telekommunikation und Avionik, wo präzise und zuverlässige Stromversorgung erforderlich ist.

Grundfunktionen

• Hohe Leistungsdichte in 4U/14U Gehäusen bis zu 18kVA
• Intuitive Touchpanel-Steuerung
• Transientenprogrammierung
• Eingebaute Messfunktionen
• Mehrsprachiges Display für weltweiten Einsatz
• 1- und 3-Phasen wählbar
• Standard LXI LAN, USB und RS232 Schnittstellen, optional GPIB

Die Asterion ASC Serie von AMETEK Programmable Power kombiniert intelligente Technologie und Flexibilität, um eine fortschrittliche Plattform für AC-Lösungen zu schaffen. Mit einem schlanken Design und einer intuitiven Touchscreen-Oberfläche bietet diese Serie maximale Leistungsdichte in einem kompakten Formfaktor. Die zentrale Steuerung und die modulare Bauweise machen die Asterion ASC Serie zur anpassungsfähigsten Plattform auf dem Markt. Diese Geräte sind DSP-gesteuert und können über das Frontpanel-Touchscreen oder über digitale Steuerungsschnittstellen wie Ethernet LXI, USB und RS232 sowie optional GPIB betrieben werden. Die Asterion ASC Serie erfüllt Normen wie IEC 61000-4-7 und 4-15 und bietet AC-Immunitätstests gemäß IEC 61000-4-11, 4-13, 4-14 und 4-28.

Besonderheiten und Features

• Hohe Leistungsdichte in kompaktem Gehäuse
• Intuitive Touchpanel-Steuerung
• Transientenprogrammierung für präzise AC-Ausgangsereignisse
• Harmonic Analysis (-ADV Option) für detaillierte Amplituden- und Phaseninformationen
• Hoher Crest-Faktor bis zu 7:1 für nichtlineare Lasten
• Konstante Leistung über einen breiten Spannungsbereich

Schnittstellen und Kommunikationsmöglichkeiten

• USB Schnittstelle
• RS-232C Schnittstelle
• Ethernet (LAN) Schnittstelle
• Optional GPIB Schnittstelle
• Master/Auxiliary System Interface für Systemerweiterung
• Externe I/O und Relais Schnittstellen
• BNC-Anschlüsse für isolierte Oszilloskopüberwachung und Trigger-Signale

Die Asterion ASC Serie bietet eine Vielzahl von Zubehör und Erweiterungsmöglichkeiten, darunter erweiterte Funktionssets, IEC-Testsoftware und Hardware sowie verschiedene Frequenz- und Clock/Lock-Optionen.

Sorensen ASD FLX Series
Der ASD FLX verdankt seinen Namen dem modularen Aufbau mit Frontlademodulen für leichten Zugang und flexible Spannungszuweisung. Das Chassis mit herausnehmbaren, leichten Modulen ermöglicht eine einfache Installation durch eine Person. Darüber hinaus verfügt dieses Produkt über einen weiten Spannungseingangsbereich von 324 VAC bis 528 VAC, wodurch es in einer einzigen Konfiguration weltweit flexibel einsetzbar ist.

Der ASD FLX mit seinem wassergekühlten 3HE, 30kW Gehäuse bietet eine der höchsten Leistungsdichten mit hervorragender Ausgangswelligkeit und Rauschen. Die Wasserkühlung ermöglicht den Einsatz in Umgebungen, die normalerweise luftgekühlte Netzteile ausschließen.

Die im ASD FLX enthaltenen fortschrittlichen digitalen Steuerungen ermöglichen die Programmierung von Anstiegsgeschwindigkeiten, wie Strom und Spannung, sowie die Programmierung von Transienten-Reaktionszeiten zur Emulation spezifischer Erholungszeiten. Mit den optionalen erweiterten Funktionen des ASD FLX können Sie auch verschiedene "Fehlerstufen" programmieren, so dass Ausgangsverkabelungen, Verbindungen oder Lastprobleme erkannt werden können, bevor sie kritische Systemprobleme verursachen. Der werksseitige Flugdatenschreiber hat die Fähigkeit, Parameter wie Spannung, Strom, Leistung, Lastimpedanz, Fehler und Eingangsspannungen aufzuzeichnen, so dass das Werk leicht feststellen kann, "warum" Sie ein unerwartetes Ergebnis hatten.

• Präzise Programmierung der Spannungs- und Stromanstiegsgeschwindigkeit für empfindliche Lasten
• Industrielle Feldbusschnittstellen (Modbus-TCP, Modbus-RTU, Ethernet) ermöglichen eine digitale Steuerung in Echtzeit
• Die eingebaute Power Quality Überwachung erkennt und speichert Anomalien der Eingangsspannung, die für eine spätere Diagnose gespeichert werden können
• Die programmierbare analoge Schnittstellenskalierung erleichtert die einfache Integration des ASD FLX in bestehende Systeme
• Der integrierte Energiezähler berechnet die gelieferte Energie während eines Prozesses oder einer Zeitspanne
• Eine optionale Echtzeituhr ermöglicht die genaue Zeitstempelung von Ereignissen

AMETEK Asterion AC/DC-Serie
Performance. Reliance. Brilliance.

Inspiriert von der beständigen Kraft eines brillianten Sterns, kombiniert die neue California Instruments™ Asterion® Serie von AMETEK Intelligenz und Flexibilität, um eine völlig neue Plattform von Wechselstromlösungen zu schaffen.
Das einfach zu konfigurierende Design zeichnet sich durch eine hochentwickelte Technologie aus, die eine leistungsstarke, programmierbare AC- und DC-Leistung liefert.
Sein schlankes Design packt maximale Leistungsdichte in einen flachen Formfaktor mit einer intuitiven Touchscreen-Schnittstelle, die diese Leistung auf Knopfdruck zur Verfügung stellt.
Zentralisierte Steuerung und unvergleichliche Modularität machen Asterion zur anpassungsfähigsten Plattform auf dem Markt.
Seine bahnbrechenden Fähigkeiten setzen einen neuen Standard für erschwingliche, präzise Stromquellen.

Vorzüge:

• Maximale Platzausnutzung in Racks mit führender AC-Leistungsdichte in 1U/2U/4U-Gehäusen.
• Volle Ausgangsleistung über breitesten Spannungsbereich mit iX2™-Technologie.
• Schnelle und professionelle Steuerung der AC-Quelle über intuitiven Touchscreen.
• 1U-Modelle – Einzelphase; 2U/4U-Modelle – 1 oder 3 Phasen auswählbar.

Erweiterte Funktionen:

• Hohe Leistungsdichte von bis zu 3 kVA in 2U-Gehäusen und 6 kVa in 4U-Gehäusen
• Intuitive Touchscreen-Steuerung.
• Innovative iX2™-Stromverdopplungstechnologie.
• Mehrsprachige Anzeige für globalen Betrieb.
• Autoparallelisierung für höhere Leistung.
• Kombinierbare Einheiten für mehrstufige Konfigurationen.
• Vollständige Avionik-Testreihen (optional).
• ATE-Ausführung erhältlich.

Anwendungen:

• Kommerzielle und militärische Avioniktests.
• AC-Spannungssimulationen.
• ATE-Anwendungen.
• Produktions- und Prozesssteuerung.
• Frequenz- und Spannungsumwandlung.
• IEC-Normtests.

California Instruments Asterion, DC-Spannungsquelle, 1,7kW, 3,4kW, 5kW und 10kW, 0-400V und 0-60 V, 4,3A - 250A , hohe Leistungsverfügbarkeit, Auto-Parallelbetrieb, intuitive Touchscreen-Bedienung, 1HE, LAN LXI, USB, RS232

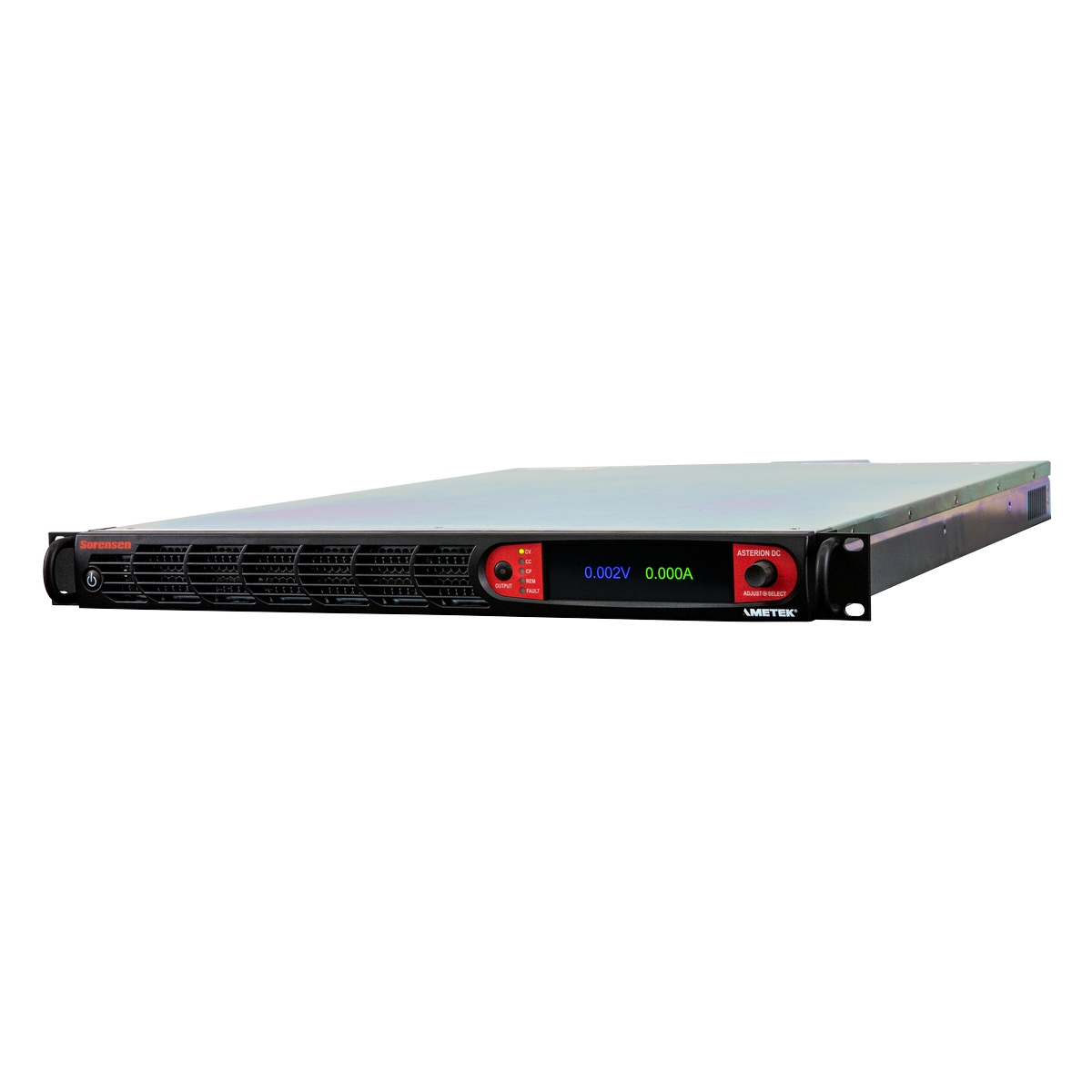

Sorensen Asterion DC Series
Die Sorensen™ Asterion® DC-Serie ist die neueste Ergänzung der Asterion-Plattform von Lösungen zur Leistungsprüfung. Die neue DC-Serie bietet zwei Arten von Produktlinien: Fixed Range und Auto Range. Die Fixed Range Modelle sind wirtschaftliche Stromversorgungen mit herkömmlichen rechteckigen Leistungskurven und mit allen erweiterten Vorteilen, die bei der Asterion-Plattform Standard sind. Die Netzteile mit automatischer Bereichswahl bieten einen erweiterten Strom- und Spannungsbereich bei voller Ausgangsleistung, wodurch ein breiterer Testumfang abgedeckt werden kann, ohne dass zusätzliche Modelle angeschafft werden müssen.

• Hohe Leistungsdichte in einem 1U-Gehäuse bis zu 5kW
• Intuitive Touchpanel-Steuerung
• Erhältlich mit fester oder Autoranging-Ausgabe
• Mehrsprachiges Display für globale Bedienung
• Automatische Parallelschaltung für höhere Leistung
• Vollständige Fernsteuerung über Virtual Panels™

Steuerung über Frontplatten-Touchscreen & Encoder oder verfügbare digitale Steuerschnittstellen
Die Asterion DC Serie kann über den intuitiven, einfach zu bedienenden Touchscreen an der Vorderseite oder über die Ethernet LXI, USB und RS232 Standard-Steuerschnittstellen sowie über die optionale GPIB-Steuerschnittstelle bedient werden. Die Symbole der Touchscreen-Funktionsgruppen umfassen ein Dashboard, Ausgangsprogrammierparameter, Messungen, Sequenzierung, Konfiguration, Steuerschnittstellen, Anwendungen und Systemeinstellungen. Die Funktionsauswahl und Parametereingabe kann entweder durch direkte Auswahl über den Touchscreen oder über die Drehgeber-Wahltaste erfolgen. Die Auflösung wird durch einen dynamischen Abtastalgorithmus angepasst, der die Vorteile einer präzisen Steuerung kleiner Parameteränderungen, mit schnellen Änderungen, über den gesamten Bereich kombiniert.

Asterion DC Virtual Panels (Grafische Benutzeroberfläche)
Asterion DC Virtual Panels sind grafische Benutzeroberflächen, die die Programmierung, Überwachung und Steuerung jeder der Versorgungen aus der Ferne ermöglichen. Alle Operationen, die durch die direkte Arbeit mit den Bedienelementen an der Vorderseite des Geräts durchgeführt werden können, können mit diesen virtuellen Panels ferngesteuert werden.

DC-Stromversorgung, programmierbar, 2 oder 3 Channel, Asterion DC ASA Serie, Sorensen, 1U, mit zwei oder drei unabhängigen Channelkonfigurationen, integrierte Arbiträrgenerator-Funktion, aktive Blindleistungskompensation, OVP, OCP, OTP, LAN, USB, RS232, vollständige Fernsteuerung über die Virtual Panels Software

Die Asterion DC ASA Serie ist ein flexibel einsetzbares, dreikanaliges DC‑Netzgerät für Prüfaufgaben in Entwicklung, Produktion und Laborumgebungen. Mit autorangingfähigen Ausgängen und hoher Leistungsdichte eignet sie sich ideal für moderne Elektroniktests. Durch das kompakte 1U‑Design lässt sich das Gerät effizient in Prüfschränke oder Racks integrieren.

Grundfunktionen

• Drei voneinander galvanisch isolierte 600W‑Kanäle
• Autoranging-Ausgänge für erweiterten Spannungs- und Strombereich
• Frontpanel‑Touchdisplay mit Encoder
• Sequenzen, Rampen und Verzögerungen programmierbar
• Fernsteuerung via LAN, USB und RS‑232
• Aktive Leistungsfaktorkorrektur und umfassende Schutzfunktionen

Die Asterion DC ASA Serie kombiniert hohe Leistungsdichte mit modernem Bedienkonzept. Jeder Kanal liefert 600W, unabhängig wählbar zwischen 60V/42A, 80V/22A, 200V/17A, 400V/6A oder 600V/2.8A. Dank autoranging steht die volle Leistung in variablen Spannungs‑/Stromkombinationen zur Verfügung, was den Bedarf an mehreren Gerätetypen reduziert. Die Geräte sind für anspruchsvolle Einsatzgebiete wie Telekommunikation, Automotive‑Komponentenprüfung, Forschung und automatisierte Testsysteme ausgelegt. Die Steuerung erfolgt über ein farbiges Touchpanel, das Messungen, Sequencer, Rampenfunktionen und Systemkonfiguration übersichtlich darstellt. Darüber hinaus erfüllen die Geräte gängige Sicherheits‑ und EMV‑Normen wie EN61326‑1 und EN61010‑1.

Mit Virtual Panels lassen sich alle Funktionen vollständig remote nutzen. Die aktiven Schutzmechanismen umfassen Übertemperaturschutz, programmierbare OVP sowie CV/CC/CP‑Begrenzungsmodi. Durch die robuste Ausführung nach MIL‑PRF‑28800F (Vibration/Schock) eignet sich die Serie auch für industrielle Umgebungen. Die forcierte Luftkühlung mit variabler Lüfterregelung sorgt für stabilen Betrieb bis 50°C Umgebungstemperatur.

Besonderheiten und Features

• Bis zu 1800W Gesamtleistung in 1U-Rackhöhe
• Intuitive Touchbedienung mit dynamischer Einstellrate
• Speichern von 50 Sequenzen mit je 20 Schritten
• Remote Virtual Panels für vollständige Fernbedienung
• Remote Sense zur Kompensation von Leitungsverlusten
• Autoranging-Ausgänge für große Flexibilität
• Mehrsprachiges Display für weltweiten Einsatz
• Kompatibel mit militärischen Prüfstandards (MIL‑PRF‑28800F)

Schnittstellen und Kommunikationsmöglichkeiten

• LAN (LXI), USB und RS‑232
• Optional GPIB
• Remote I/O: Trigger IN/OUT, Status-Signale, Inhibit
• Optional isolierte analoge Programmierung für Spannung und Strom
• Firmware-Updates über LAN

Optionales Zubehör wie isolierte Analogschnittstellen, Rack‑Montagesätze oder unterschiedliche Eingangsspannungsvarianten erweitert das Einsatzspektrum. Die Asterion ASA Serie kann flexibel mit weiteren AMETEK‑Netzteilen kombiniert oder in bestehende Testsysteme integriert werden.

DC-Stromversorgung, programmierbar, 2 oder 3 Channel, Asterion DC ASM Serie, Sorensen, 1U, mit zwei oder drei unabhängigen Channelkonfigurationen, integrierte Arbiträrgenerator-Funktion, aktive Blindleistungskompensation, OVP, OCP, OTP, LAN, USB, RS232, vollständige Fernsteuerung über die Virtual Panels Software

Die Asterion DC ASM Serie ist ein leistungsstarkes dreikanaliges DC-Netzgerät für Anwendungen, die hohe Leistung, kompakte Bauform und flexible Spannungsbereiche erfordern. Mit bis zu 5100W Gesamtausgangsleistung eignet sich das System ideal für Prüfstände, Laborumgebungen und automatisierte Testsysteme. Die Kombination aus hoher Leistungsdichte und intuitiver Bedienung erleichtert präzise Test- und Validierungsaufgaben.

Grundfunktionen

• Drei isolierte Ausgänge mit je 1700W
• Neun feste Spannung/Strom-Optionen von 40V bis 600V
• Touch-Bedienoberfläche mit Encoder
• Sequenzen, Rampen und Zeitverzögerungen programmierbar
• LAN, USB und RS‑232 als Standard-Schnittstellen
• Aktive Leistungsfaktorkorrektur

Die ASM Serie bietet höchste Leistungsdichte in einem 1U‑Chassis, wodurch sich komplexe Mehrkanaltests platzsparend realisieren lassen. Jeder der drei Kanäle liefert bis zu 1700W und arbeitet unabhängig mit eigenem Spannungs-, Strom- und Leistungsregelkreis. Die verfügbaren Ausgangskonfigurationen reichen von 40V/42A bis 600V/2.8A und können frei kombiniert werden. Das Farb-Touchdisplay erlaubt schnellen Zugriff auf Messfunktionen, Sequenzen und Geräteeinstellungen. Dank DSP‑Regelung erfolgt die Parametrierung präzise und dynamisch. Die ASM Serie eignet sich besonders für Telekommunikations-, Automotive‑, Luft‑ und Raumfahrt‑ sowie Industrie‑Elektronikanwendungen und erfüllt normative Anforderungen wie EN61326‑1 und EN61010‑1.

Die integrierte Virtual‑Panels‑Software ermöglicht die vollständige Fernbedienung aller Funktionen ohne Frontpanel. Das robuste Design erfüllt MIL‑PRF‑28800F hinsichtlich Vibration und Schock, während temperaturgeregelte Lüfter für zuverlässigen Betrieb bis 50°C sorgen.

Besonderheiten und Features

• Bis zu 5100W Gesamtleistung in 1U
• Neun frei kombinierbare Ausgangsoptionen
• 50 Sequenzen mit je 20 Schritten speicherbar
• Remote Panels für vollständige Fernsteuerung
• Hohe EMV- und Sicherheitsstandards
• Variable Lüftersteuerung für leisen Betrieb

Schnittstellen und Kommunikationsmöglichkeiten

• LAN (LXI), USB und RS‑232
• Optional GPIB
• Remote I/O: Trigger, Inhibit, Status-Signale
• Optional isolierte analoge Programmierung
• Firmware-Updates über LAN

Optionales Zubehör wie isolierte Analogschnittstellen, unterschiedliche Eingangsspannungsvarianten und Rack-Montagehardware erweitern die Einsatzmöglichkeiten. Die ASM Serie lässt sich flexibel in bestehende Testsysteme integrieren oder mit weiteren Asterion-Geräten kombinieren.

DC-Stromversorgung, programmierbar, 1 Channel, bis 600V / 60A, 3025W, Sorensen DCS Serie, 1kW-Reihe, 1U, OTP, OVP, optional mit RS232, LAN, oder GPIB

Sorensen DCS-Serie
Die DCS-Familie von programmierbaren Stromversorgungen mit 1 kW, 1,2 kW und 3 kW nutzt einzigartige Gehäusetechniken, um eine kontinuierliche volle Ausgangsleistung (1 kW, 1,2 kW oder 3 kW) in jeder Spannungs-/Ampere-Kombination innerhalb der Nennausgangsspannungs- und -stromgrenzen in einem Low-Profile-Chassis zu erreichen. Die DCS-Familie bietet nachweislich über einen langen Zeitraum eine äußerst zuverlässige Leistung.

Diese DCS-Stromversorgungsfamilie verfügt über ein einfach zu bedienendes Frontpanel mit 10-Gang-Potentiometern zur Einstellung von Spannungs- und Stromeinstellungen, die gleichzeitig angezeigt werden. LEDs zeigen Übertemperatur, Fernprogrammierung, Abschaltung und Überspannungsschutz, Status und Konstantspannungs-/Strombetrieb an. Die DCS 3 kW-Modelle verfügen über eine Druckknopfsteuerung für den Standby-Modus des Ausgangs, OVP-Reset, Fern-/Lokalprogrammierung und eine Statusvorschau der Spannungs-, Strom- und OVP-Sollwerte.

Die Sorensen DCS-Familie kann auch ferngesteuert werden. Vier analoge Steuermodi sind Standard, sowie eine isolierte analoge Steuerung (Option). Die Computersteuerung kann über IEEE488.2 GPIB (Option) oder LXI-kompatibles Ethernet (Option) erfolgen.

Hauptmerkmale

• Weite Spannungsbereiche von 0-600 VDC; Stromstärken von 1,7A bis 350A
• Master/Slave Parallelschaltung mit aktiver Stromaufteilung
• Wählbare Fernprogrammierung für Spannung, Strom und OVP
• 16-Bit-Programmierung über LXI-konformes Ethernet LAN / RS-232C (M130)
• 12-Bit-Programmierung über IEEE-488.2 / RS-232C (Option M9C)Isolierte analoge Programmierung (Option M51)
• Mehrkanalige Slave-Schnittstelle (Option M85 oder M131)
• IVI-com-Treiber für die Option M130
• Option Labwindows CVI-Treiber für M9C
• Labview-Treiber für die Option M9C

Sorensen programmierbare DC Netzgeräte, 375W-600W, 5V-300V, 2A-75A, LXI LAN, RS232, GPIB

High Power Density
600 watts in 1U (1.75 inches) high, half rack (8.5 inches) wide; no top or bottom clearance spacing required.

Near Linear Ripple & Noise
Ripple as low as 2.5mV rms, noise as low as 15mV p-p.

Remote Control
• 16 bit programming through LXI -compliant Ethernet LAN / RS-232C (Option M130)
• 12-bit programming through IEEE-488.2 / RS-232C  (Option M9G)
• Standard analog programming 0-5V, 0-10V, or 0-5kΩ.
• isolated analog programming (option)

Pushbutton Preview
Overvoltage protection, voltage and current preview buttons allow viewing these set points at any time with or without the output enabled

Active Down Programming
Standard internal circuitry to speed up response time to down programming changes

Universal AC input

Easy master/slave paralleling with active current sharing

Software
• IVI-com driver for M130 option
• Labwindows CVI driver for M9G option
• Labview driver for M9G option

5 Year Warranty

DC-Stromversorgung, programmierbar, 1 Channel, bis 600V / 450A, 4000W, Sorensen DLM 4kW Serie, 2U, Fixed-Range, Parallelbetrieb bis 8kW, OVP, OTP

AMETEK DLM 3kW/4kW-Serie

Die programmierbaren Gleichstromversorgungen der Serien DLM 3kW und 4kW von Sorensen liefern hochstabile, stufenlos regelbare Ausgangsspannungen und -ströme für eine breite Palette von Anwendungen in einem kompakten 2U-Gehäuse (3½" hoch).

Sowohl das 3-kW- als auch das 4-kW-Modell haben Ausgangsspannungen von 0-600 VDC und einen Strombereich von 5-450A. Der Effektivwert des Ausgangsrauschens liegt bei nur 10 mV. Bei einer schrittweisen Laständerung von 100 % auf 70 % oder von 70 % auf 100 % erreicht der Ausgang innerhalb von 1 ms wieder 1 % seiner Steady-State-Spannung. Durch das Layout der Frontplatte ist die Serie äußerst einfach zu bedienen. Zu den Steuerschaltern gehören: Einschalten, Aktivieren/Standby und Lokal/Fernsteuerung.

Die 3-kW-Modelle können mit 200*/230 VAC einphasig und 200*/208 VAC dreiphasig betrieben werden.

TDie 4-kW-Modelle können mit 200*/208 VAC, dreiphasig oder optional mit 400 oder
480 VAC dreiphasig betrieben werden.

DC-Stromversorgung, programmierbar, 1 Channel, bis 1000V / 25A, bis 15000W, Elgar Standalone Embedded TerraSAS Photovoltaic Simulator, 1U, integrierte Testsequenzfunktion, LAN, für die Verwendung mit Mikro-Wechselrichtern oder DC-Optimierern bis zu 150 VDC Voc, Bewölkungsszenarien nach EN50530

Für Microgrids, Energiespeichersysteme und Inverter‑Testanwendungen wurden die Photovoltaik‑Simulatoren der TerraSAS™‑Serie speziell entwickelt, um das dynamische elektrische Verhalten eines terrestrischen PV‑Solarmodulfeldes realitätsnah nachzubilden. Sie bieten eine geringe Ausgangskapazität und eine hohe Regelbandbreite, um mit den fortschrittlichen Maximum‑Power‑Point‑Tracking‑(MPPT‑)Algorithmen moderner netzgekoppelter Wechselrichter Schritt zu halten. Der Embedded TerraSAS (ETS) ist eine leistungsstarke Lösung im kompakten Formfaktor, die ein schnelles Netzgerät mit einem innovativen I‑V‑Kurvengenerator in einer eigenständigen Einheit kombiniert.

DC-Stromversorgung, programmierbar, 1 Channel, bis 1000V / 1000A, 650kW, Sorensen i-BEAM, einkanaliges, bidirektionales, regeneratives, programmierbares DC-Stromversorgungssystem, Parallelsystemleistung bis zu 1,3MW und bis zu ±2.000A

Die Sorensen Intelligent-Bidirectional Energy AMplified (i-BEAM)-Serie ist die neueste Ergänzung des AMETEK Programmable Power-Portfolios von Hochleistungs-Testlösungen. Die neue i-BEAM-Serie bietet vollständige DC-Quellen- und Senkenfunktionen mit Leistungen von 60 kW bis zu 1,3 MW. Die i-BEAM-Serie ist vollständig skalierbar bis zu 650 kW und darüber hinaus mit parallelen Systemen bis zu 1,3 MW. Die verfügbaren Spannungsbereiche von 80V, 300V, 600V, 800V und 1.000VDC bieten volle Leistung bis zu 1.000A in einem einzigen System. Es sind einkanalige, 2-kanalige und 4-kanalige Konfigurationen erhältlich.

Steuerung über Touchscreen an der Vorderseite und digitale oder analoge Steuerschnittstellen

Die i-BEAM-Serie kann über den intuitiven Touchscreen an der Vorderseite bedient werden, das dem Benutzer eine einfache Einrichtung, Steuerung und Überwachung der programmierbaren Ausgangsparameter, Überwachungs- und Sollwertgrenzen, Messungen und Systemeinstellungen ermöglicht. Darüber hinaus ist eine Vielzahl von Kommunikationssteuerungsschnittstellen verfügbar, darunter VNC Ethernet, Modbus, CAN Bus, EtherCAT, Profibus DP, Profinet, LabVIEW, Matlab/Simulink oder analoge Hochgeschwindigkeitssteuerung.

Highlights

• Einzelsystemleistung bis zu 650 kW
• Parallele Systemleistung bis zu 1,3 MW
• Bidirektionale Ausgangsspannung bis zu 1.000 V
• Bidirektionaler Ausgangsstrom bis zu ±1.000 A, parallel bis zu ±2.000 A
• Verfügbar in Konfigurationen mit 1, 2 oder 4 Kanälen
• Mehrere Kanaleinheiten teilen sich den internen DC-Zwischenkreis mit bis zu 2 MW, ohne zusätzlichen Strom aus dem AC-Netz zu beziehen
• Rückspeisung bis 96%
• Großes 15-Zoll-Farb-Touchpanel
• Kurzschlussfest
• Entwickelt für Sicherheit nach EN ISO 13849-1
• Dedizierte Batterietest-/Simulationsmodi
• Nahtloser Übergang zwischen Quelle und Senke
• Hohe Zuverlässigkeit, langlebige Komponenten

Anwendungen

Die i-BEAM-Serie wurde für die Prüfung der heutigen komplexen Hochleistungselektronik für die Luft- und Raumfahrt, die Industrie, die Automobilindustrie und die Energiespeicherung in einer Vielzahl von Anwendungen entwickelt. Diese Plattform deckt alle Prüfanforderungen während des gesamten Produktlebenszyklus ab, von der Forschung und Entwicklung (F&E) über die Designvalidierung bis hin zu den Produktionsprüfungsanforderungen.

Sorensen i-BEAM, zweikanaliges, bidirektionales, regeneratives, programmierbares DC-Stromversorgungssystem, bis zu 650kW (Parallelsystemleistung bis zu 1,3MW), ±1.000A (parallel bis zu ±2.000A)

Die Sorensen Intelligent-Bidirectional Energy AMplified (i-BEAM)-Serie ist die neueste Ergänzung des AMETEK Programmable Power-Portfolios von Hochleistungs-Testlösungen. Die neue i-BEAM-Serie bietet vollständige DC-Quellen- und Senkenfunktionen mit Leistungen von 60 kW bis zu 1,3 MW. Die i-BEAM-Serie ist vollständig skalierbar bis zu 650 kW und darüber hinaus mit parallelen Systemen bis zu 1,3 MW. Die verfügbaren Spannungsbereiche von 80V, 300V, 600V, 800V und 1.000VDC bieten volle Leistung bis zu 1.000A in einem einzigen System. Es sind einkanalige, 2-kanalige und 4-kanalige Konfigurationen erhältlich.

Steuerung über Touchscreen an der Vorderseite und digitale oder analoge Steuerschnittstellen

Die i-BEAM-Serie kann über den intuitiven Touchscreen an der Vorderseite bedient werden, das dem Benutzer eine einfache Einrichtung, Steuerung und Überwachung der programmierbaren Ausgangsparameter, Überwachungs- und Sollwertgrenzen, Messungen und Systemeinstellungen ermöglicht. Darüber hinaus ist eine Vielzahl von Kommunikationssteuerungsschnittstellen verfügbar, darunter VNC Ethernet, Modbus, CAN Bus, EtherCAT, Profibus DP, Profinet, LabVIEW, Matlab/Simulink oder analoge Hochgeschwindigkeitssteuerung.

Highlights

• Einzelsystemleistung bis zu 650 kW
• Parallele Systemleistung bis zu 1,3 MW
• Bidirektionale Ausgangsspannung bis zu 1.000 V
• Bidirektionaler Ausgangsstrom bis zu ±1.000 A, parallel bis zu ±2.000 A
• Verfügbar in Konfigurationen mit 1, 2 oder 4 Kanälen
• Mehrere Kanaleinheiten teilen sich den internen DC-Zwischenkreis mit bis zu 2 MW, ohne zusätzlichen Strom aus dem AC-Netz zu beziehen
• Rückspeisung bis 96%
• Großes 15-Zoll-Farb-Touchpanel
• Kurzschlussfest
• Entwickelt für Sicherheit nach EN ISO 13849-1
• Dedizierte Batterietest-/Simulationsmodi
• Nahtloser Übergang zwischen Quelle und Senke
• Hohe Zuverlässigkeit, langlebige Komponenten

Anwendungen

Die i-BEAM-Serie wurde für die Prüfung der heutigen komplexen Hochleistungselektronik für die Luft- und Raumfahrt, die Industrie, die Automobilindustrie und die Energiespeicherung in einer Vielzahl von Anwendungen entwickelt. Diese Plattform deckt alle Prüfanforderungen während des gesamten Produktlebenszyklus ab, von der Forschung und Entwicklung (F&E) über die Designvalidierung bis hin zu den Produktionsprüfungsanforderungen.

DC-Stromversorgung, programmierbar, 4 Channel, bis 1000V / 1000A, bis 650kW, Sorensen i-BEAM, vierkanaliges, bidirektionales, regeneratives, programmierbares DC-Stromversorgungssystem, Parallelsystemleistung bis zu 1,3MW und bis zu ±2.000A

Die Sorensen Intelligent-Bidirectional Energy AMplified (i-BEAM)-Serie ist die neueste Ergänzung des AMETEK Programmable Power-Portfolios von Hochleistungs-Testlösungen. Die neue i-BEAM-Serie bietet vollständige DC-Quellen- und Senkenfunktionen mit Leistungen von 60 kW bis zu 1,3 MW. Die i-BEAM-Serie ist vollständig skalierbar bis zu 650 kW und darüber hinaus mit parallelen Systemen bis zu 1,3 MW. Die verfügbaren Spannungsbereiche von 80V, 300V, 600V, 800V und 1.000VDC bieten volle Leistung bis zu 1.000A in einem einzigen System. Es sind einkanalige, 2-kanalige und 4-kanalige Konfigurationen erhältlich.

Steuerung über Touchscreen an der Vorderseite und digitale oder analoge Steuerschnittstellen

Die i-BEAM-Serie kann über den intuitiven Touchscreen an der Vorderseite bedient werden, das dem Benutzer eine einfache Einrichtung, Steuerung und Überwachung der programmierbaren Ausgangsparameter, Überwachungs- und Sollwertgrenzen, Messungen und Systemeinstellungen ermöglicht. Darüber hinaus ist eine Vielzahl von Kommunikationssteuerungsschnittstellen verfügbar, darunter VNC Ethernet, Modbus, CAN Bus, EtherCAT, Profibus DP, Profinet, LabVIEW, Matlab/Simulink oder analoge Hochgeschwindigkeitssteuerung.

Highlights

• Einzelsystemleistung bis zu 650 kW
• Parallele Systemleistung bis zu 1,3 MW
• Bidirektionale Ausgangsspannung bis zu 1.000 V
• Bidirektionaler Ausgangsstrom bis zu ±1.000 A, parallel bis zu ±2.000 A
• Verfügbar in Konfigurationen mit 1, 2 oder 4 Kanälen
• Mehrere Kanaleinheiten teilen sich den internen DC-Zwischenkreis mit bis zu 2 MW, ohne zusätzlichen Strom aus dem AC-Netz zu beziehen
• Rückspeisung bis 96%
• Großes 15-Zoll-Farb-Touchpanel
• Kurzschlussfest
• Entwickelt für Sicherheit nach EN ISO 13849-1
• Dedizierte Batterietest-/Simulationsmodi
• Nahtloser Übergang zwischen Quelle und Senke
• Hohe Zuverlässigkeit, langlebige Komponenten

Anwendungen

Die i-BEAM-Serie wurde für die Prüfung der heutigen komplexen Hochleistungselektronik für die Luft- und Raumfahrt, die Industrie, die Automobilindustrie und die Energiespeicherung in einer Vielzahl von Anwendungen entwickelt. Diese Plattform deckt alle Prüfanforderungen während des gesamten Produktlebenszyklus ab, von der Forschung und Entwicklung (F&E) über die Designvalidierung bis hin zu den Produktionsprüfungsanforderungen.

Sorensen Mi-BEAM, modulares bidirektionales, regeneratives, programmierbares DC-Stromversorgungssystem, bis zu 37kW (Parallelsystemleistung bis zu 1,2MW), ±150A (parallel bis zu ±4.800A)

Die Sorensen Modular Intelligent-Bidirectional Energy AMplified (Mi-BEAM) Serie ist die neueste Ergänzung des AMETEK Programmable Power Portfolios für Hochleistungstestlösungen. Die neue Mi-BEAM Serie bietet vollständige DC-Quell- und Senkfähigkeiten mit Leistungsstufen von 12kW bis zu 37kW. Die Mi-BEAM Serie ist vollständig skalierbar bis zu 1,2MW mit parallelen Systemen. Die verfügbaren Spannungsbereiche von 600V, 1.500V und 2.000VDC in einem 4U-Rackgehäuse bieten bei einem einzelnen System volle Leistung bis zu 150A.

Steuerung über Frontpanel-Touchscreen sowie digitale oder analoge Schnittstellen.

Die Mi-BEAM Serie kann über den intuitiven Frontpanel-Touchscreen bedient werden, der es dem Benutzer ermöglicht, die Ausgangsprogrammierungsparameter, Überwachungs- und Sollwertgrenzen, Messungen und Systemeinstellungen einfach einzurichten, zu steuern und zu überwachen. Darüber hinaus stehen verschiedene Standard-Kommunikationsschnittstellen zur Verfügung, einschließlich LAN, USB und RS-232. Optional sind IEEE-488 und EtherCAT verfügbar.

Hauptmerkmale

• Komplette Lösung – Batterieprüfung, Simulation und Solararraysimulator-Software inklusive
• Höchste Leistungsdichte bis zu 37 kW in 4U-Rackhöhe (9,25 kW/U)
• Schnellste und sauberste verfügbare Leistung (schnellste Ansprechzeit und geringer Ausgangsrippel und -rauschen)
• Universeller 3-Phasen-AC-Eingang akzeptiert 180 VAC bis 528 VAC
• Längste herstellerbasierte Zuverlässigkeitsgarantie: 5 Jahre Garantie
• Parallele Systemleistung bis zu 1,2 MW
• Ausgangsspannung bis zu 2.000 V
• Bidirektionaler Ausgangsstrom bis zu ±150 A, bis zu ±4.800 A im Parallelbetrieb
• Echtes erweitertes Weitbereichs-Autoranging-Ausgang
• Regenerativ bis zu 95%
• Farb-Touchpanel-Benutzeroberfläche
• Nahtloser Übergang zwischen Quelle und Senke
• Integrierte Inselbildungserkennung

Anwendungen

Die Mi-BEAM Serie ist für die Prüfung moderner, leistungsstarker Elektronik in den Bereichen Automobil, Energiespeicherung, Industrie und Luft- und Raumfahrt in einer Vielzahl von Anwendungen konzipiert. Diese Plattform deckt alle Testanforderungen im Produktlebenszyklus ab, von der fortschrittlichen Forschung und Entwicklung (F&E) über die Designvalidierung bis hin zu Produktionsprüfanforderungen.

• Batteriesimulation
• Batterieprüfung (Laden/Entladen)
• Prüfung von elektrischen Antriebssträngen
• Brennstoffzellenprüfung
• Solarwechselrichterprüfung

DC-Last, programmierbar, 1 Channel, bis 1000V / 1500A, 100kW, Sorensen PLA Serie, 6U, Testsequenzfunktion, kundenseitige Kalibrierung möglich, individueller FET Schutz, OPP, OVP, OCP, OTP, RS232, GPIB

Die luftgekühlten elektronischen DC-Lasten der Serie PLA von AMETEK Programmable Power bieten die branchenweit kleinste Stellfläche, die höchste Leistungsdichte und Stromstärke sowie die größte Auswahl an Hochspannungsmodellen auf dem Markt. Die PLA-Modelle können individuell auf Ihre Anwendungsanforderungen zugeschnitten werden.

Merkmale und Vorteile

Kalibrierung im geschlossenen Gehäuse
Mit der PLA-Serie müssen Sie Ihre elektronische Last nicht mehr zur Kalibrierung ins Werk zurückschicken oder dutzende von Schrauben entfernen, um an ein Potentiometer zu gelangen. Folgen Sie einfach der Kalibrierungsroutine am Frontpanel und Sie sollten in kürzester Zeit wieder einsatzbereit sein (einige elektronische Testgeräte sind erforderlich). Dadurch werden Ausfallzeiten praktisch eliminiert und die jährlichen Kosten für die Rücksendung Ihrer Last zur Kalibrierung an ein Labor entfallen.

Individueller FET-Schutz
Um die Zuverlässigkeit der PLA-Serie zu gewährleisten, umfasst das Design einen individuellen FET-Schutz. Eine programmierbare elektronische Last kann viele FETs parallel enthalten, was zu einem Kaskadenausfall führen kann, wenn einer von ihnen kurzgeschlossen wird. Das Design der programmierbaren elektronischen Last PLA eLoad isoliert Ausfälle, sodass andere Komponenten nicht beeinträchtigt oder belastet werden, was den Schutz des Systems vor katastrophalen Ausfällen erhöht.

Ultra-Niederspannungsbetrieb
Das PLA-Design ermöglicht den Betrieb der programmierbaren elektronischen Last bei Spannungen von annähernd 0,1 V. In der Regel wird der volle Nennstrom unter 1 % der maximalen Nennspannung abgeleitet. Ein 60-V-Gerät, das für eine Verlustleistung von 1500 A ausgelegt ist, kann beispielsweise mit 0,6 V betrieben werden und trotzdem die volle Stromstärke ableiten.

Wassergekühlte programmierbare elektronische DC-Last, Sorensen, konfigurierbar, 60V bis 1000V DC, 10A bis 5000A DC, 6kW bis 250kW

Die wassergekühlten elektronischen DC-Lasten der Serie PLW von AMETEK Programmable Power können individuell auf Ihre spezifischen Anwendungsanforderungen zugeschnitten werden. Die PLW-Serie bietet außerdem ein einzigartiges Kondensationsschutzdesign, die höchste Leistungsdichte und den höchsten Nennstrom sowie die größte Auswahl an Hochspannungsmodellen auf dem Markt.

Merkmale und Vorteile der PLW-Serie

Kalibrierung im geschlossenen Gehäuse
Mit der PLA-Serie müssen Sie Ihre elektronische Last nicht mehr zur Kalibrierung ins Werk zurückschicken oder dutzende von Schrauben entfernen, um an ein Potentiometer zu gelangen. Folgen Sie einfach der Kalibrierungsroutine am Frontpanel und Sie sollten in kürzester Zeit wieder einsatzbereit sein (einige elektronische Testgeräte sind erforderlich). Dadurch werden Ausfallzeiten praktisch eliminiert und die jährlichen Kosten für die Rücksendung Ihrer Last zur Kalibrierung an ein Labor entfallen.

Individueller FET-Schutz
Um die Zuverlässigkeit der PLW-Serie zu gewährleisten, umfasst das Design einen individuellen FET-Schutz. Eine programmierbare elektronische Last kann viele FETs parallel enthalten, was zu einem Kaskadenausfall führen kann, wenn einer von ihnen kurzgeschlossen wird. Das Design der programmierbaren elektronischen Last PLA eLoad isoliert Ausfälle, sodass andere Komponenten nicht beeinträchtigt oder belastet werden, was den Schutz des Systems vor katastrophalen Ausfällen erhöht.

Ultra-Niederspannungsbetrieb
Das PLA-Design ermöglicht den Betrieb der programmierbaren elektronischen Last bei Spannungen von annähernd 0,1 V. In der Regel wird der volle Nennstrom unter 1 % der maximalen Nennspannung abgeleitet. Ein 60-V-Gerät, das für eine Verlustleistung von 1500 A ausgelegt ist, kann beispielsweise mit 0,6 V betrieben werden und trotzdem die volle Stromstärke ableiten.

Bei den Leistungsmodellen 48kW und 60kW kann die max. Spannung vorgegeben werden. Der gewünschte maximale Strom wird nach Kundenwunsch konfiguriert.

DC-Stromversorgung, programmierbar, 1 Channel, bis 1000V / 60A, bis 30000W, Sorensen SGX Serie, 3U, Parallelbetrieb bis 150kW möglich, integrierte Testsequenzfunktion, OVP, LAN, RS232, optional GPIB

Sorensen SGX-Serie

Die Sorensen SGX-Serie repräsentiert die nächste Generation von programmierbaren Hochleistungs-DC-Netzteilen. Die SGX-Serie wurde für ein außergewöhnliches Last-Transientenverhalten, geringes Rauschen und die höchste Leistungsdichte in der Industrie entwickelt. Mit vollen 15 kW bis hinunter zu 20 V Ausgang in einem 3HE-Gehäuse ist das SGX führend in der Industrie in Bezug auf die Leistungsdichte. Die Leistungsdichte wird durch einen eleganten Lufteinlass an der Vorderseite erhöht, so dass die Netzteile ohne den erforderlichen Abstand zwischen den Geräten gestapelt werden können.

Das Herzstück der SGX-Serie ist ein 5 kW Leistungsmodul. Abhängig von der Ausgangsspannung können ein bis sechs Module in einem einzigen Chassis konfiguriert werden, um eine Leistung von 5 kW bis 30 kW zu liefern.

Kombinationen dieser Chassis können dann einfach parallelisiert werden, um Leistungen bis zu 150 kW zu erreichen. Parallelisierte Einheiten arbeiten wie eine einzige Stromversorgung, die den gesamten Systemstrom liefert.

Erweiterte intelligente Steuerung
Die SGX-Serie wird über das intuitive, leicht zu bedienende Touchscreen-Display an der Vorderseite bedient. Über die Touchscreen-Schnittstelle kann schnell auf die Parameter der Ausgabeprogrammierung, Messungen, Ablaufsteuerung, Konfiguration und Systemeinstellungen zugegriffen werden. Funktionen und Parameter können direkt über den Touchscreen oder über die Encoder-Wahltaste ausgewählt werden. Die Steuerungsauflösung wird durch einen dynamischen Ratenänderungsalgorithmus angepasst, der die Vorteile einer präzisen Steuerung kleiner Parameteränderungen mit schnellen Sweeps über den gesamten Bereich kombiniert.

Zusätzlich kann das Gerät über LXI-Ethernet- und RS232-Standard-Steuerschnittstellen sowie über die optionale GPIB-Steuerschnittstelle gesteuert werden.

• Hohe Leistungsdichte: Bis zu 15 kW in 3U , 30 kW in einem 6U-Gehäuse
• Weiter Spannungsbereich: 0- 10V bis zu 0-1000V, von 4 bis 30 kW
• Schnelles Last-Transientenverhalten : Schutz vor unerwünschten Spannungsausschlägen
• Geringe Restwelligkeit und Lärm
• Intuitives Touchscreen-Display
• Parallelschaltbar bis 150 kW
• Sequenzierung : Freier Systemcontroller & Beschleunigung des Tests
• Geringes hörbares Geräusch : Temperaturgesteuerte Ventilatoren mit variabler Drehzahl

AC/DC-Stromversorgung, bidirektional, programmierbar, 3 Channel, 333Vrms / bis 250Arms & 440VDC / bis 180ADC, bis 540kW

Die Sequoia-Serie von California Instruments kombiniert Intelligenz und Flexibilität mit hoher Leistung zu einer fortschrittlichen Plattform für AC-Lösungen. Mit einer modernen SiC-Schaltarchitektur vereint dieses Vier-Quadranten-Produkt Kompaktheit, Robustheit und Funktionalität in einem bodenstehenden Gehäuse.

Features und Möglichkeiten:

• Zwei Spannungsbereiche zur Unterstützung von Überspannungstests bei Systemen mit 480 V
• Geräte-Setups zur schnellen Wiederherstellung des bekannten Gerätezustands
• 500µS Zeitauflösung für Transienten
• Inklusive Virtual Panels Steuerungssoftware
• Programmierung nicht-linearer Stromwellenformen im Lastmodus
• Phasenkoordination zwischen mehreren Geräten (LKM/LKS)
• Leistungsstarke analoge Steuerungen für PHIL- und Modulation-Tests
• Trigger In & Out für eine umfassende Koordination mit externen Systemen
• Umfangreiche Onboard-Diagnose
• Digitale E/A, einschließlich RS232, USB, Ethernet (GPIB optional)
• Intuitives 5"-Farbdisplay für einfache Navigation
• Automatische Parallelschaltung für maximale Flexibilität bei Multi-Chassis-Konfigurationen
• Separate Klemmenblöcke für einphasige und dreiphasige Ausgänge



Sequoia bietet Netzemulationsfunktionen (Grid-Option) und eine elektronische Lastoption (eLoad-Option) für die Prüfung von Stromversorgungsanlagen. Seine Fähigkeit zur Synchronisierung mit externen Wellenformen, bietet mehrere Methoden zur Validierung für Forschung und Entwicklung.
Für Ökostromanwendungen mit dezentraler Energieversorgung kann Sequoia als ideales Netz fungieren und Strom mit 100 % Rückspeisung ableiten, während Testbedingungen nach internationalen Normen emuliert werden.

Die Erweiterung der Virtual Panels Software vereinfacht die Erstellung von Testsequenzen für Sicherheits-, Konformitäts- und EMI-Tests in Übereinstimmung mit verschiedenen UL-, IEC,
IEEE und anderen Normen. Darüber hinaus hilft ein paralleler RLC-Parameter-Emulationsmodus die Lastabstimmung gemäß den Empfehlungen der IEC 62116, die das Testverfahren von Photovoltaik-Wechselrichter mit Netzanbindung beschreibt.

Mit einem Wirkungsgrad von 85 % bei der Energierückgewinnung helfen die Quellen nicht nur Strom zu sparen, sondern minimieren auch die Wärmeemissionen im Labor.

Für Electric-Vehicle-Tests können die Sequoia-Quellen helfen, verschiedene Netzbedingungen zu simulieren und die elektronische Lastoption (eLoad-Option) kann das integrierte Batterieladegerät eines Autos nachbilden.

Testanwendungen:

• Prüfung von Stromaufbereitungsanlagen
• Interaktive grüne Energie und verteilte Stromerzeugung
• Prüfung von Avionik und Schiffselektronik
• Prüfung der Einhaltung gesetzlicher Vorschriften
• Prüfung von Elektrofahrzeugen (EVSE, V2G)
• Prüfgeräte für Fertigungslinien
• Simulation und Prüfung fortschrittlicher erneuerbarer Energien

AC/DC-Stromversorgung, bidirektional, programmierbar, 3 Channel, 333Vrms / bis 250Arms & 440VDC / bis 180ADC, bis 540kW

Die Sequoia-Serie von California Instruments kombiniert Intelligenz und Flexibilität mit hoher Leistung zu einer fortschrittlichen Plattform für AC-Lösungen. Mit einer modernen SiC-Schaltarchitektur vereint dieses Vier-Quadranten-Produkt Kompaktheit, Robustheit und Funktionalität in einem bodenstehenden Gehäuse.

Features und Möglichkeiten:

• Zwei Spannungsbereiche zur Unterstützung von Überspannungstests bei Systemen mit 480 V
• Geräte-Setups zur schnellen Wiederherstellung des bekannten Gerätezustands
• 500µS Zeitauflösung für Transienten
• Inklusive Virtual Panels Steuerungssoftware
• Programmierung nicht-linearer Stromwellenformen im Lastmodus
• Phasenkoordination zwischen mehreren Geräten (LKM/LKS)
• Leistungsstarke analoge Steuerungen für PHIL- und Modulation-Tests
• Trigger In & Out für eine umfassende Koordination mit externen Systemen
• Umfangreiche Onboard-Diagnose
• Digitale E/A, einschließlich RS232, USB, Ethernet (GPIB optional)
• Intuitives 5"-Farbdisplay für einfache Navigation
• Automatische Parallelschaltung für maximale Flexibilität bei Multi-Chassis-Konfigurationen
• Separate Klemmenblöcke für einphasige und dreiphasige Ausgänge



Sequoia bietet Netzemulationsfunktionen (Grid-Option) und eine elektronische Lastoption (eLoad-Option) für die Prüfung von Stromversorgungsanlagen. Seine Fähigkeit zur Synchronisierung mit externen Wellenformen, bietet mehrere Methoden zur Validierung für Forschung und Entwicklung.
Für Ökostromanwendungen mit dezentraler Energieversorgung kann Sequoia als ideales Netz fungieren und Strom mit 100 % Rückspeisung ableiten, während Testbedingungen nach internationalen Normen emuliert werden.

Die Erweiterung der Virtual Panels Software vereinfacht die Erstellung von Testsequenzen für Sicherheits-, Konformitäts- und EMI-Tests in Übereinstimmung mit verschiedenen UL-, IEC,
IEEE und anderen Normen. Darüber hinaus hilft ein paralleler RLC-Parameter-Emulationsmodus die Lastabstimmung gemäß den Empfehlungen der IEC 62116, die das Testverfahren von Photovoltaik-Wechselrichter mit Netzanbindung beschreibt.

Mit einem Wirkungsgrad von 85 % bei der Energierückgewinnung helfen die Quellen nicht nur Strom zu sparen, sondern minimieren auch die Wärmeemissionen im Labor.

Für Electric-Vehicle-Tests können die Sequoia-Quellen helfen, verschiedene Netzbedingungen zu simulieren und die elektronische Lastoption (eLoad-Option) kann das integrierte Batterieladegerät eines Autos nachbilden.

Testanwendungen:

• Prüfung von Stromaufbereitungsanlagen
• Interaktive grüne Energie und verteilte Stromerzeugung
• Prüfung von Avionik und Schiffselektronik
• Prüfung der Einhaltung gesetzlicher Vorschriften
• Prüfung von Elektrofahrzeugen (EVSE, V2G)
• Prüfgeräte für Fertigungslinien
• Simulation und Prüfung fortschrittlicher erneuerbarer Energien

AC/DC-Stromversorgung, bidirektional, programmierbar, 3 Channel, 333Vrms / bis 250Arms & 440VDC / bis 180ADC, bis 540kW

Die Sequoia-Serie von California Instruments kombiniert Intelligenz und Flexibilität mit hoher Leistung zu einer fortschrittlichen Plattform für AC-Lösungen. Mit einer modernen SiC-Schaltarchitektur vereint dieses Vier-Quadranten-Produkt Kompaktheit, Robustheit und Funktionalität in einem bodenstehenden Gehäuse.

Features und Möglichkeiten:

• Zwei Spannungsbereiche zur Unterstützung von Überspannungstests bei Systemen mit 480 V
• Geräte-Setups zur schnellen Wiederherstellung des bekannten Gerätezustands
• 500µS Zeitauflösung für Transienten
• Inklusive Virtual Panels Steuerungssoftware
• Programmierung nicht-linearer Stromwellenformen im Lastmodus
• Phasenkoordination zwischen mehreren Geräten (LKM/LKS)
• Leistungsstarke analoge Steuerungen für PHIL- und Modulation-Tests
• Trigger In & Out für eine umfassende Koordination mit externen Systemen
• Umfangreiche Onboard-Diagnose
• Digitale E/A, einschließlich RS232, USB, Ethernet (GPIB optional)
• Intuitives 5"-Farbdisplay für einfache Navigation
• Automatische Parallelschaltung für maximale Flexibilität bei Multi-Chassis-Konfigurationen
• Separate Klemmenblöcke für einphasige und dreiphasige Ausgänge



Sequoia bietet Netzemulationsfunktionen (Grid-Option) und eine elektronische Lastoption (eLoad-Option) für die Prüfung von Stromversorgungsanlagen. Seine Fähigkeit zur Synchronisierung mit externen Wellenformen, bietet mehrere Methoden zur Validierung für Forschung und Entwicklung.
Für Ökostromanwendungen mit dezentraler Energieversorgung kann Sequoia als ideales Netz fungieren und Strom mit 100 % Rückspeisung ableiten, während Testbedingungen nach internationalen Normen emuliert werden.

Die Erweiterung der Virtual Panels Software vereinfacht die Erstellung von Testsequenzen für Sicherheits-, Konformitäts- und EMI-Tests in Übereinstimmung mit verschiedenen UL-, IEC,
IEEE und anderen Normen. Darüber hinaus hilft ein paralleler RLC-Parameter-Emulationsmodus die Lastabstimmung gemäß den Empfehlungen der IEC 62116, die das Testverfahren von Photovoltaik-Wechselrichter mit Netzanbindung beschreibt.

Mit einem Wirkungsgrad von 85 % bei der Energierückgewinnung helfen die Quellen nicht nur Strom zu sparen, sondern minimieren auch die Wärmeemissionen im Labor.

Für Electric-Vehicle-Tests können die Sequoia-Quellen helfen, verschiedene Netzbedingungen zu simulieren und die elektronische Lastoption (eLoad-Option) kann das integrierte Batterieladegerät eines Autos nachbilden.

Testanwendungen:

• Prüfung von Stromaufbereitungsanlagen
• Interaktive grüne Energie und verteilte Stromerzeugung
• Prüfung von Avionik und Schiffselektronik
• Prüfung der Einhaltung gesetzlicher Vorschriften
• Prüfung von Elektrofahrzeugen (EVSE, V2G)
• Prüfgeräte für Fertigungslinien
• Simulation und Prüfung fortschrittlicher erneuerbarer Energien

AC/DC-Quelle, 0V bis 333V AC, 0A bis 3000A pro Phase, 15kVA bis 1,08MVA, Digitale I/O, einschließlich RS232, USB, Ethernet (GPIB optional)

Die Tahoe-Serie von California Instruments kombiniert Intelligenz und Flexibilität mit hoher Leistung zu einer fortschrittlichen Plattform für AC-Lösungen. Mit einer hochmodernen SiC-Leistungsschaltarchitektur und digitaler Signalverarbeitung kombiniert die Tahoe-Serie eine robuste AC/DC-Hochleistungsquelle mit einem fortschrittlichen Leistungsanalysator in einem einzigen Standgehäuse.

Features und Möglichkeiten:

• Zwei Spannungsbereiche, die Überspannungsprüfungen an 480V-Systemen unterstützen
• Separate Klemmenblöcke für einphasige und dreiphasige Ausgänge
• Leistungsstarke AC- und DC-Stromquelle
• Automatische Parallelschaltung für Systemerweiterungen mit höherer Leistung
• Einphasiger und dreiphasiger Modus
• Arbiträre und harmonische Wellenformerzeugung
• Standard LXI LAN, USB und RS-232, optional GPIB
• 500uS Zeitauflösung für Transienten
• Vollständige Avionik Testvorlagen
• 15kVA bis 1MVA Leistungsstufen
• Intuitives 5"-Farbdisplay für einfache Navigation
• International anerkannte Prüfroutinen für EMI/EMC, Sicherheitskonformität

Die Tahoe-Serie kann vollständig über die menügesteuerte Frontplattensteuerung bedient werden. Das farbige Touch-Display zeigt Menüs, Setup-Daten und Messwerte an. RS-232C-, USB- und LAN-Fernsteuerschnittstellen sowie Gerätetreiber für gängige ATE-Programmierumgebungen sind verfügbar. Dadurch lässt sich die Tahoe-Serie leicht in ein automatisiertes Testsystem integrieren.
Mit dem programmierbaren Arbiträrsignalgenerator kann der Benutzer anwendungsspezifische Signalformen erzeugen, Messungen im Zeit- und Frequenzbereich durchführen und aktuelle Spannungs- und Stromsignale erfassen.

Testanwendungen:

• Prüfung von Stromversorgungsanlagen
• Prüfung von Avionik und Schiffselektronik
• Prüfung der Einhaltung gesetzlicher Vorschriften
• Prüfgeräte für Fertigungsstraßen

Sorensen programmierbare DC Netzgeräte, 1500W-1560W, 6V-600V, 2A-187A, LAN, USB, GPIB, RS232

Easy Integration
XG 1500 has many control and indication signals such as shutdown, constant voltage (CV) vs. constant current (CC) mode indication, OVP, OCP, OTP, and so on. In addition, the logical-high or -low is free selectable. Thus enabling the XG 1500 to replace existing power supplies with little or no system engineering required.

Free selectable analog control range
Most DC power supplies provide a 0 to 5 or 0 to 10 V analog control range to control the DC output from zero to full DC output range. With the XG 1500, the analog control range is free selectable starting at 0V to an upper range between 2V and 10V. In other words, the analog programming interface range is freely adjustable.

Auxiliary DC output channels with control
In many ATE systems one or more low power, fixed voltage supplies are needed to provide electrical power for any periphery within the ATE cabinet. For this purpose, the XG 1500 provides two standard auxiliary DC output channels. Both auxiliary power channels are controllable directly from the front-panel or through SCPI commands. With these channels, it is possible to drive output-disconnect or polarity-reversal relays, without needing a complicated computer controlled relay board.

DC-waveforms through internal sequencing
To allow for extremely fast programming, sequences can be programmed into and stored in memory using standard SCPI commands through USB, RS-232/485, LXI or GPIB.

Variable Fan Speed Control
The XG 1500’s innovative approach to fan speed is determined by internal heat sink temperature. This allows the fans to adjust to a constant optimal speed when the output of the supply is being pulsed. This also reduces noise and increases fan life.

Power Saving Standby Mode
When the XG 1500 has been in an idle state, the supply can go into “sleep mode”, much like a computer monitor. This will allow the user to save energy and minimize lab noise. Since an XG 1500 left in sleep mode is still “on” the user will have quicker access to an enabled output.

Key Modes
Output Auto Start Mode (Auto Restart)
The Auto Start mode establishes the state of the output of the power supply after recovery from a complete power cycle (all front panel LEDs are not illuminated), or after recovery from a PC failure or reboot. If Auto Start mode is set to On, the power supply output will return to its previous value. Also, after the loss of any remote digital control, the XG unit will remain active in its last programmed setting and will not disrupt any test process.

Auxiliary Auto Start Mode
The Auxiliary Auto Start mode determines the state of the auxiliary output after a complete power cycle (all front panel LEDS are not illuminated). With Auxiliary Auto Start mode turned to On, the auxiliary output will be activated after the power supply is powered up again.

Foldback Mode
Foldback mode is used to disable the output when a transition is made between the operating modes. The power supply will turn off/disable the output and lock in foldback mode after a specified delay if the power supply transitions into CV mode or into CC mode, depending on the foldback mode settings. This feature is particularly useful for protecting current or voltage sensitive loads. Foldback can be set to trigger a switch when transitioning from CV to CC mode or from CC to CV mode.
