Measurements International 6020Q

Luft-Kalibrierkammer 9300

• 50 Liter Volumen
• Temperaturbereich 15°C bis 35°C
• Zweifache Peltier-Kühlung
• Stabilität ± 50 mK for ± 1 °C
• Verbesserte Aufheiz-/Abkühlrate
• Große Arbeitsfläche
• Temperaturbandschutz
• Perfekt für Temperaturkoeffiziente Messungen
• Wenig Gewicht und transportierbar

Luft-Kalibrierkammer 9300A
Temperaturgesteuertes Standard-Widerstands-Luftbad mit GPIB

• 106 Liter Volumen
• Temperaturbereich 15 °C bis 40 °C
• Stabilität ± 0,005 bei 23 °C
• Peltier-Kühlung
• Schnelle Aufheiz-/Abkühlrate
• Konstruktion aus Edelstahl
• Perfekt für Temperaturkoeffizienten-Messungen
• Großer Arbeitsbereich (4 SR104s)
• Temperaturbereich-Schutz
• IEEE-488
• Schnittstellen zu 6010, 6242 & 6000B für automatische Messungen von Temperaturkoeffizienten mit MI-Software

Primary Standard Oil Resistor Series 9210B

• Dekadenwerte: 0,1 Ohm, 1 Ohm, 10 Ohm, 25 Ohm, 100 Ohm, 1 kOhm, 10 kOhm, 100 kOhm
• Temperatur-Koeffizient < 2 × 10-7/°C
• Langzeitdrift < 1 × 10-6/Jahr
• Kein Druck-Koeffizient
• Höchste Verlustleistung 10 Milliwatt

Primary Standard Oil Resistor Series 9210A
1 Ohm & 0.1 Ohm Widerstand mit Schutztasche.

• Ersatz für "Thomas 1 Ohm"
• Temperatur-Koeffizient < 0,05 × 10-6/°C
• Langzeitdrift < 0,2 × 10-6/Jahr
• Kein Druck-Koeffizient
• Höchste Verlustleistung 10 Milliwatt

Normalwiderstand, 0,1Ohm bis 10MOhm, 15(28) verschiedene Modelle, Stabilität 1ppm, Temperaturkoeffizient bis zu &lt;0,1ppm/°C

Standard Reference Resistor Series 9331R

Normalwiderstand, 0,1Ohm bis 10MOhm, 15(28) verschiedene Modelle, Stabilität 1ppm, Temperaturkoeffizient bis zu <0,1ppm/°C

Auf der Grundlage jahrelanger technologischer Erfahrung bei der Entwicklung der genauesten und stabilsten verfügbaren Widerstandsnormale hat Measurements International die Referenzserie 9331R der Präzisionsstandard-Luftwiderstände entwickelt.

Die Serie 9331R wurde entwickelt, um die Lücke zwischen hochpräzisen und hochstabilen Ölwiderständen auf dem Markt für Luftwiderstände zu schließen. Mit der Einführung der Serie 9331R haben die Kunden nun eine Alternative zur Verwendung von Ölwiderständen und können dennoch hervorragende Messergebnisse erzielen.

Der 9331R besteht aus mehreren ölgefüllten Widerstands- und Spulenelementen, die in einem abgedichteten Gehäuse untergebracht sind. Die Widerstandsnormale benötigen keine temperaturgesteuerten Öl- oder Luftbäder, um ihre Spezifikationen zu erreichen.
Für eine optimale Leistung als primärer Widerstandssatz wird jedoch empfohlen, die Widerstände in das Luftbad Modell 9300A von Measurements International zu legen. Die Verbindungen zum 9331R werden über versilberte Tellur-Kupferklemmen hergestellt. Für die Erdung des Gehäuses ist eine separate Masse vorgesehen.

Highlights

• Widerstandsbereich 0,1 Ohm bis 10 MOhm
• Großer Betriebsbereich 18 °C bis 28 °C
• Temperatur-Koeffizient < 0,1 ppm
• Benutzerdefinierte Werte einstellbar
• Metallfolien-Technologie

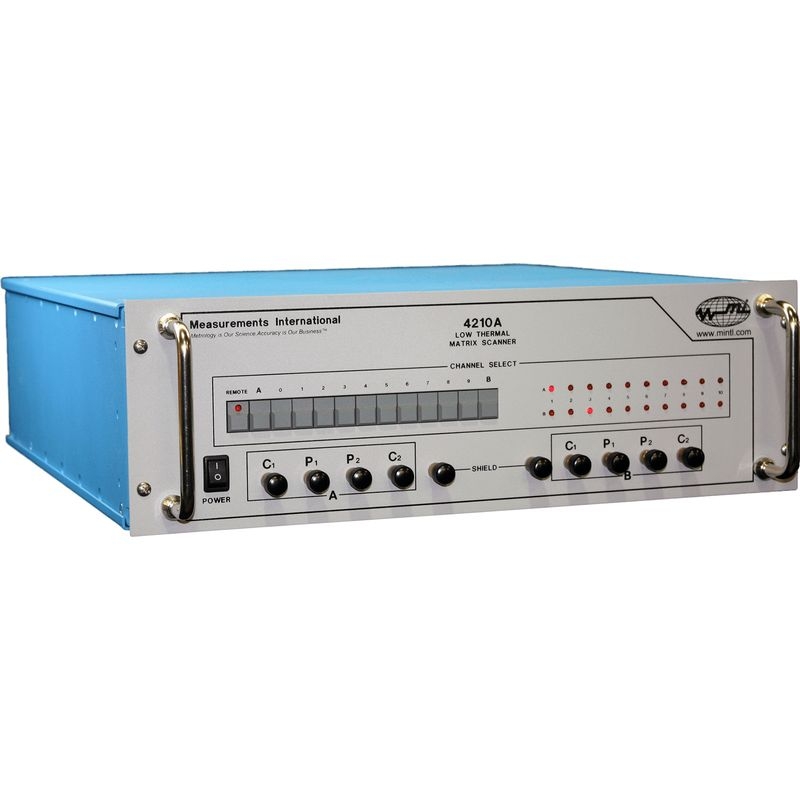

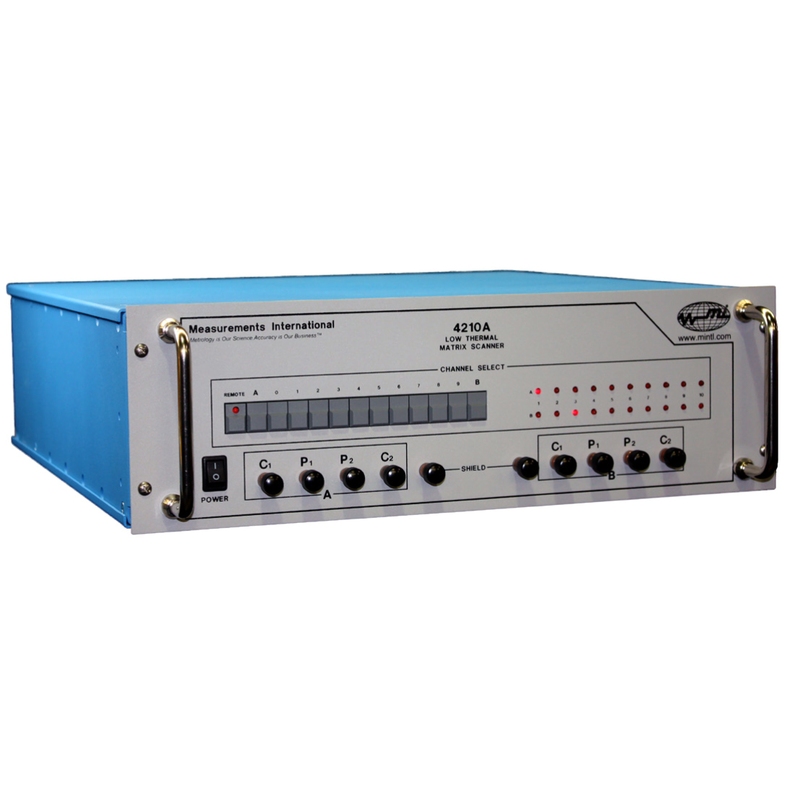

Automated Low-Thermal Matrix Scanner 4210A
Die Serie der Low-Thermal-Matrix-Scanner von Measurements International ist ideal für die Automatisierung von Präzisionsmessungen mit einer Genauigkeit im sub-ppm-Bereich.
Die Modelle 4210, 4216 unf 4220 der Niedrigtemperatur-Präzisionsscanner sind ideal für den Einsatz in automatisierten Widerstands- und Thermometrieanwendungen, bei denen mehrere Artefakte effizient und genau kalibriert werden müssen.
Diese Serie von Matrix-Scannern verbessert die Effizienz, da bei der Messung von Widerstandsgruppen kein ständiger Leitungswechsel mehr erforderlich ist.

• 10x 4-Terminal-Kanäle
• Abgedichtete Relais mit 4 A Belastbarkeit
• Polklemmen-Eingänge
• 30 A Kapazität Optional
• Niedriges Temperaturniveau
• 1000 V DC (GLEICHSTROM)
• Isolationswiderstand > 10 TOhm
• Frontplatten- oder IEEE-488-Schnittstelle

Automated Low-Thermal Matrix Scanner 4216B
Die Serie der Low-Thermal-Matrix-Scanner von Measurements International ist ideal für die Automatisierung von Präzisionsmessungen mit einer Genauigkeit im sub-ppm-Bereich.
Die Modelle 4210, 4216 unf 4220 der Niedrigtemperatur-Präzisionsscanner sind ideal für den Einsatz in automatisierten Widerstands- und Thermometrieanwendungen, bei denen mehrere Artefakte effizient und genau kalibriert werden müssen.
Diese Serie von Matrix-Scannern verbessert die Effizienz, da bei der Messung von Widerstandsgruppen kein ständiger Leitungswechsel mehr erforderlich ist.

• 16x 4-Terminal-Kanäle
• Abgedichtete Relais mit 4 A Belastbarkeit
• 4-Leiter-Teflon Kabel (geschirmt)
• 30 A Kapazität Optional
• Niedriges Temperaturniveau
• 1000 V DC (GLEICHSTROM)
• Isolationswiderstand > 10 TOhm
• Frontplatten- oder IEEE-488-Schnittstelle

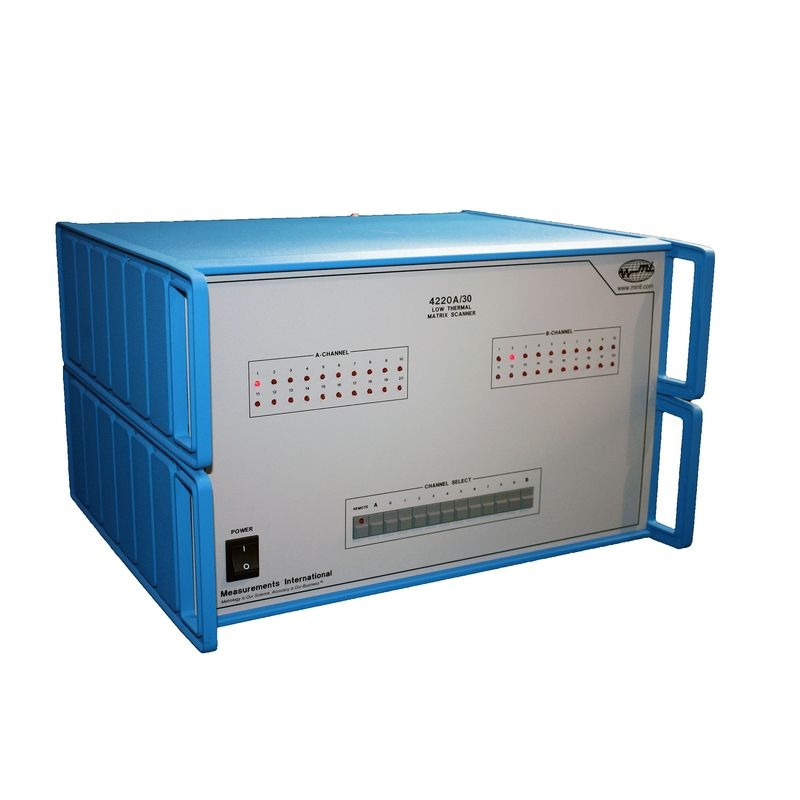

Modell 4220A/30

Das Modell 4220A/30 wurde für den Einsatz in automatisierten Widerstands- und Shunt-Messanwendungen entwickelt, bei denen eine Reihe von Prüflingen effizient und genau kalibriert werden müssen. Das Modell 4220A/30 verfügt über insgesamt 20 vierpolige Eingänge und 2 vierpolige Ausgänge. Die Hochstromrelais befinden sich nur auf der A-Seite des Scanners.

Die Relais, die die Eingänge auswählen, können sowohl über die Tasten an der Frontseite als auch über den IEEE-488-Schnittstelle aktiviert werden. Eine entsprechende LED zeigt an, welche Kanäle ausgewählt sind. In Kombination mit den Widerstandsmessbrücken 6010 oder 6242 von Measurements International bietet der 4220/30 A die Möglichkeit, ein automatisches Widerstandsmesssystem mit einer Kapazität von bis zu 30 A zu erstellen.

Die hochempfindliche, hocheffiziente, polarisierte Relaistechnologie wird verwendet, um die Selbsterhitzung des Relais bei der Herstellung dieses Niedrigtemperatur-Matrixscanners zu vermeiden. Die Relais sind die neueste Technologie, die in der Telefonindustrie verwendet wird. Die Relaisplatinen sind thermisch isoliert, um das Gleichgewicht in den Schaltbereichen aufrechtzuerhalten.

Die Klemmen mit geringer Wärmeentwicklung sind mechanisch mit den Kupferpads auf den Relaisplatinen verbunden, um die Wärmeentwicklung zu reduzieren, die normalerweise durch Lötverbindungen entsteht, und so Schaltfehler zu verringern.

Highlights

• Automatisierter Niedertemperatur-Matrix-Scanner - 20-Kanal 30 Ampere
• 20-4 Kabeleingänge
• 30 Ampere Leistung
• Automatisch oder manuell
• 2 oder 4 Kabelausgänge

Normalwiderstand, 10µOhm bis 100MOhm, verschiedene Modelle, Stabilität 2,5ppm, Temperaturkoeffizient bis zu <0,1ppm/°C

Standard Reference Resistor Series 9331 Standard luftgekühlter Widerstand

Die Präzisions-Luft-Standardwiderstände der Serie 9331 von Measurements International bieten eine hohe Genauigkeit und Stabilität für präzise Widerstandskalibrierungen vor Ort für Werte von 100µOhm bis 100MOhm. Die kleinen, leichten und robusten Widerstandsnormale sind ideal für den Einsatz als Arbeitsnormale und werden oft als Artefakte bei Vergleichen zwischen Laboren verwendet.

Die Stabilität und die Temperaturkoeffizienten des 9331 machen diesen Widerstand ideal für den einfachen Transport und für den Betrieb in jeder Arbeitsumgebung im Bereich von 18 bis 28°C. Die Widerstandsnormen erfordern keine temperaturgesteuerten Öl- oder Luftbäder, um ihre Spezifikationen zu erreichen. Für eine optimale Leistung als primärer Widerstandssatz wird jedoch empfohlen, die Widerstände in das Luftbad Modell 9300A von Measurements International zu legen.

Der Anschluss an das Modell 9331 erfolgt über Tellur-Kupferklemmen für Werte bis zu 100 MΩ.

Zur Abschirmung ist ein separater Erdungsanschluss vorhanden, und das Gehäuse ist hermetisch abgedichtet, um Feuchtigkeit fernzuhalten.

Highlights

• Widerstandsbereich 100µOhm bis 100 MOhm
• Großer Betriebsbereich 18 °C bis 28 °C
• Temperatur-Koeffizient < 0,1 ppm
• Benutzerdefinierte Werte verfügbar
• Metallfolien-Technologie
• keine Luft- oder Ölbäder benötigt
